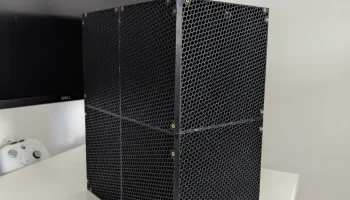

КОРПУС ДЛЯ ПК mATX с блоком питания ATX, графическим про...

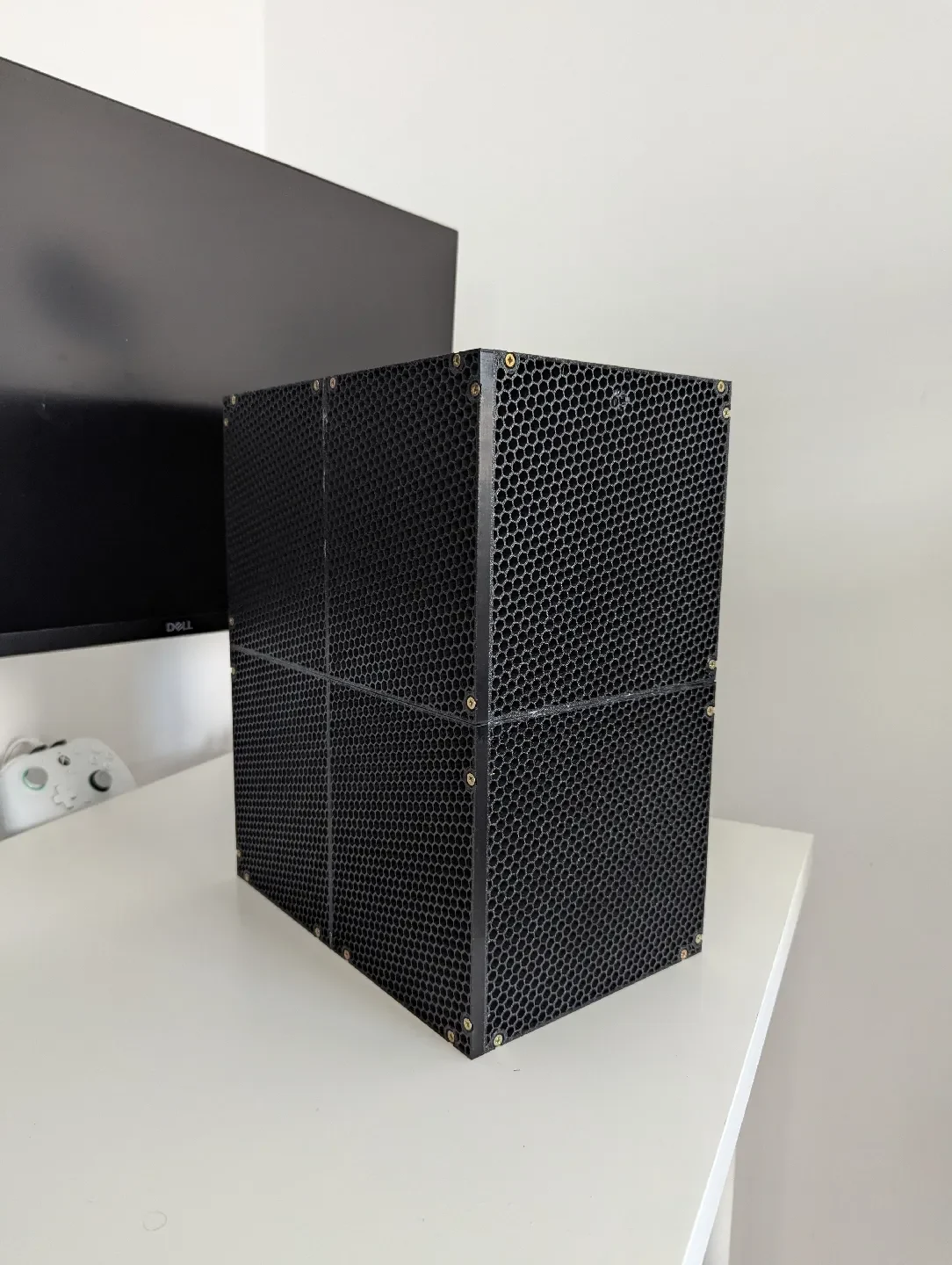

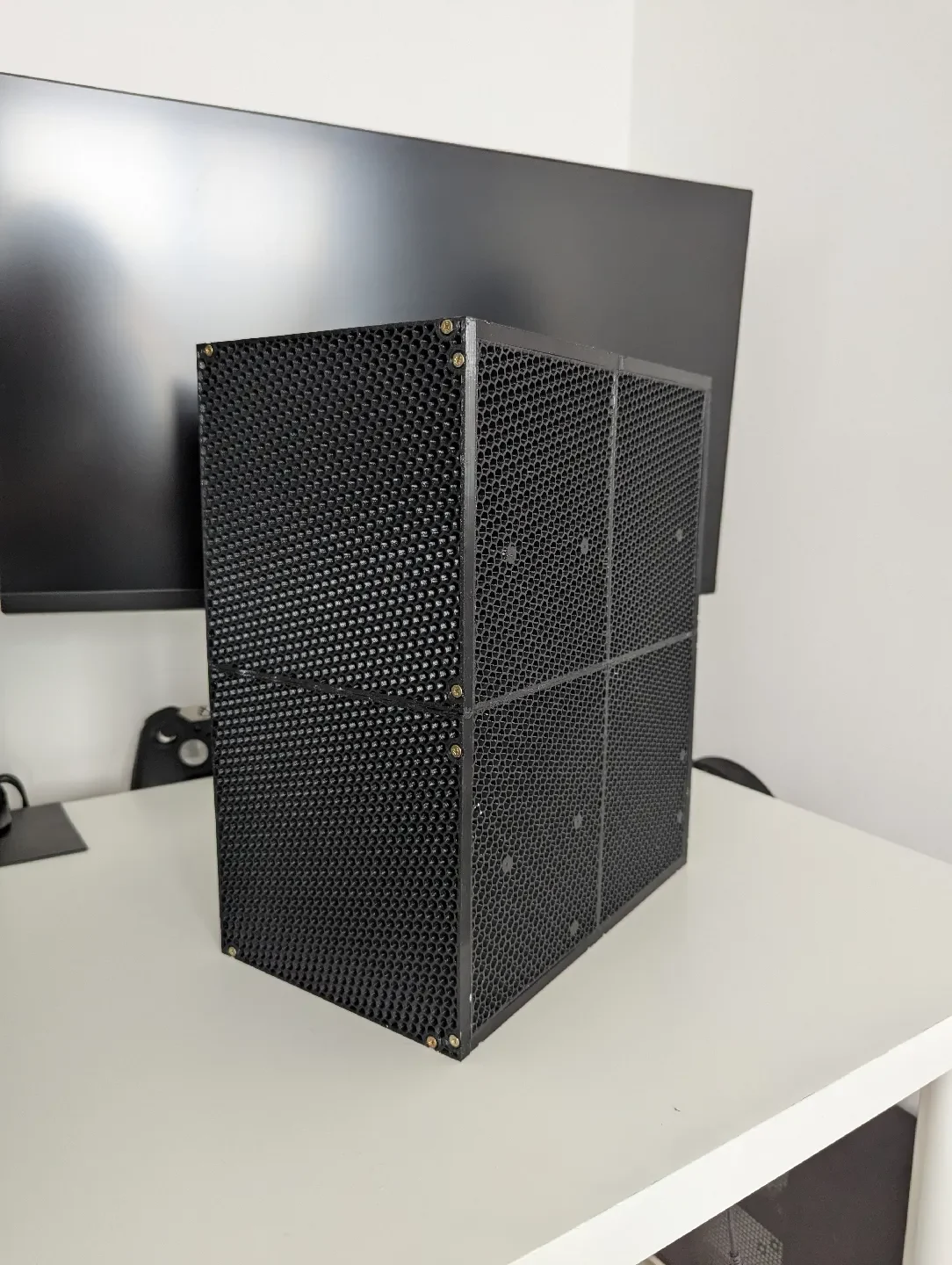

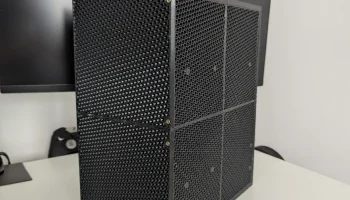

Это очень маленький корпус mATX для ПК, для которого требуются только шурупы и НЕТ нагревательных вставок. Мне нужен был небольшой чехол для моего старого компьютера, без замены каких-либо его частей.

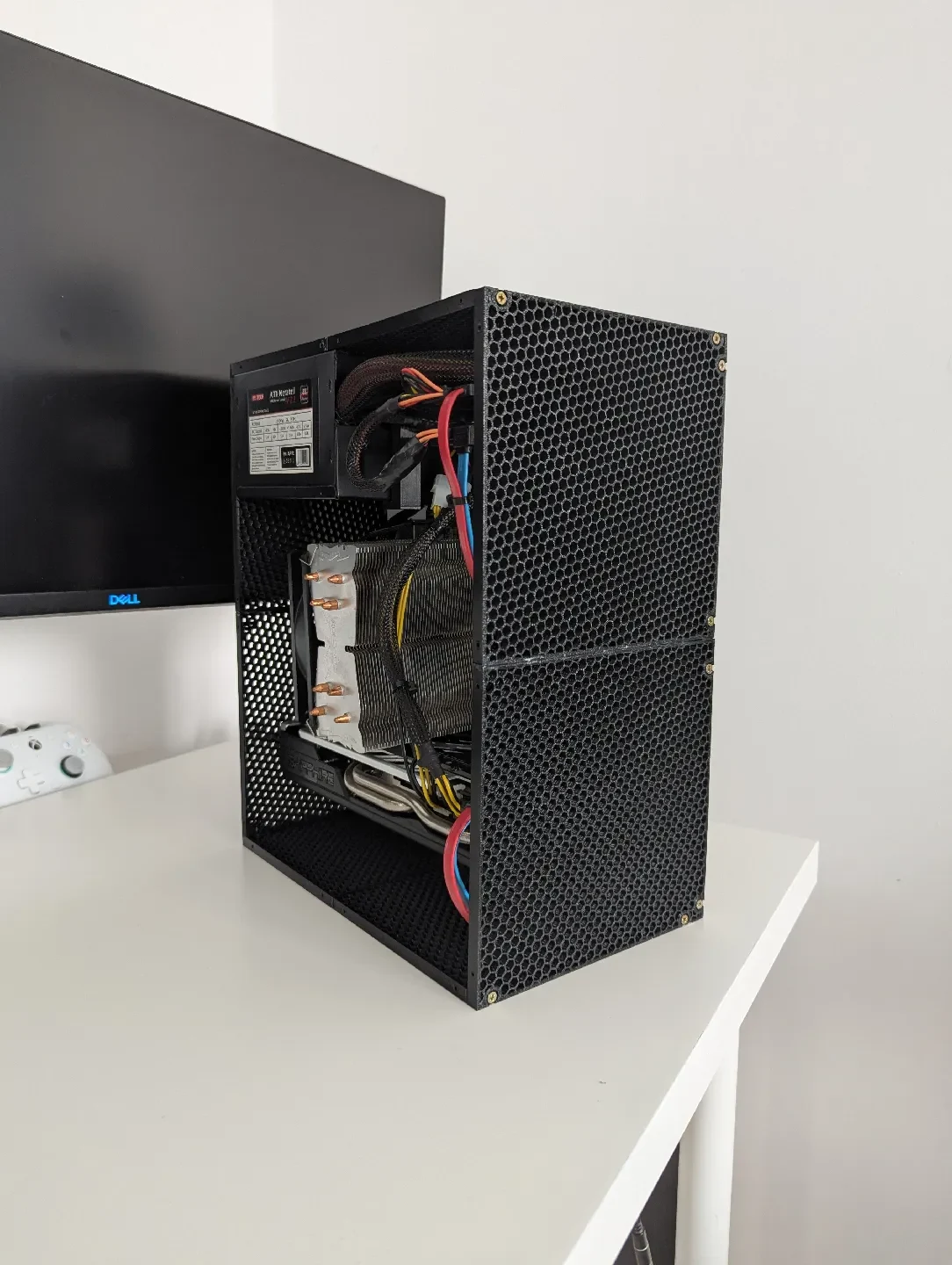

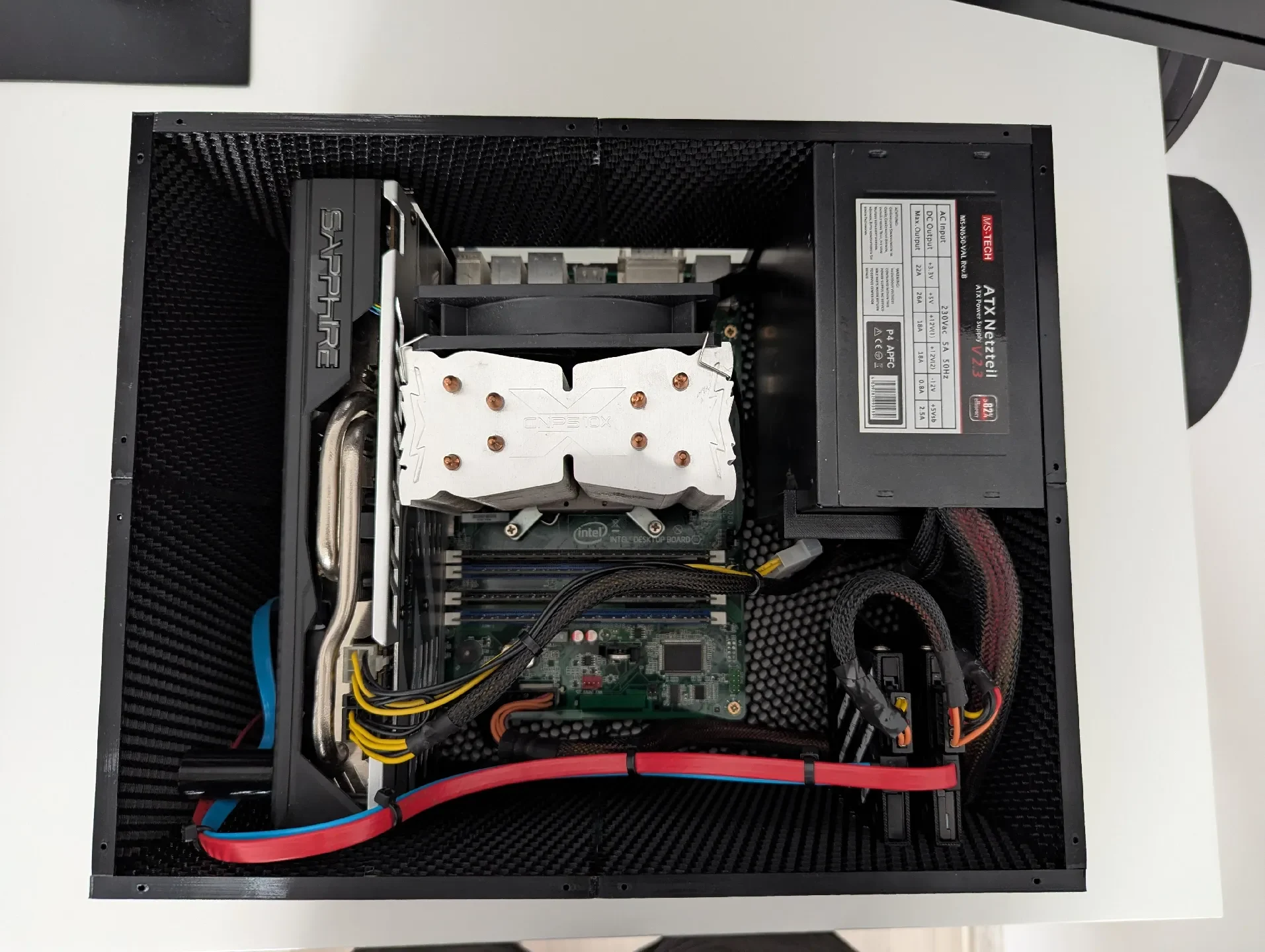

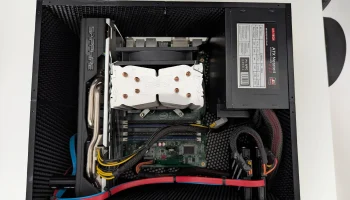

Он оснащен материнской платой mATX, блоком питания ATX, видеокартой RX 580 размером 260 мм и двумя твердотельными накопителями диаметром 2,5 мм.
Есть опора для видеокарты и одна для блока питания, поэтому они не упадут.

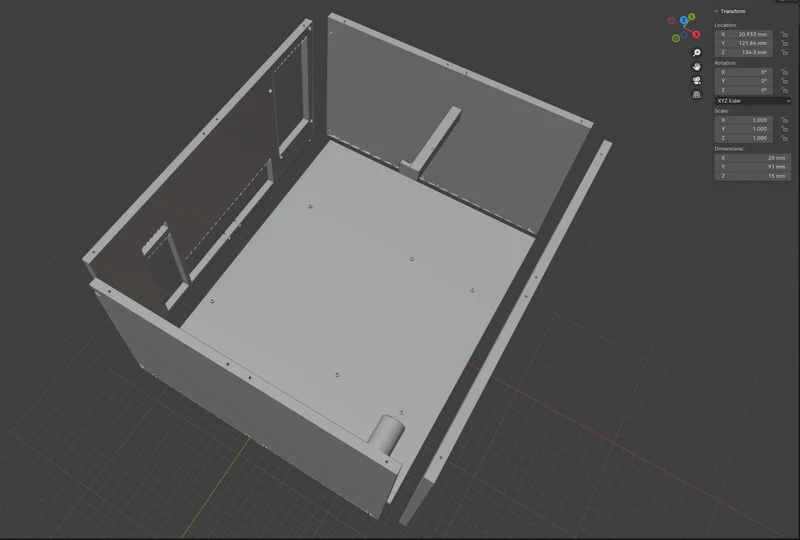

Я добавил файл блендера на случай, если вы захотите что-то изменить.
Первоначальный проект выполнен в FreeCAD, поэтому я могу предоставить и эти файлы, если они вам нужны.
Я напечатал его на Creality Ender 3 V3, и мне пришлось разделить детали, чтобы они поместились на печатной платформе.
Я использовал клей CA, чтобы скрепить их вместе, и он держится очень хорошо.
Самый большой кусок имеет размер 351x286 мм, поэтому, если у вас достаточно большой принтер, вы можете распечатать его, не разделяя.
Настройки слайсера, которые я использовал:
-стенные петли 5
-нет верхнего/нижнего слоя
-плотность заполнения 13%
-узор заполнения: соты.
Для отверстий я добавил модификаторы цилиндров диаметром 7 мм и использовал 100% заполнение.
Я собрал его с помощью шурупов диаметром 3,5 мм и длиной 16 мм.
Для материнской платы я использовал винты длиной 12 мм.
Держатели SSD вклеены клеем CA (он же суперклей) в переднюю панель. Затем SSD вкручиваются в держатели.
Это держатели, которые я использовал.
https://www.printables.com/model/249362-25-ssd-case
ПОМНИТЕ, что это не идеально, у него есть некоторые небольшие проблемы, но не стесняйтесь изменять его по своему усмотрению.
Некоторые небольшие проблемы:

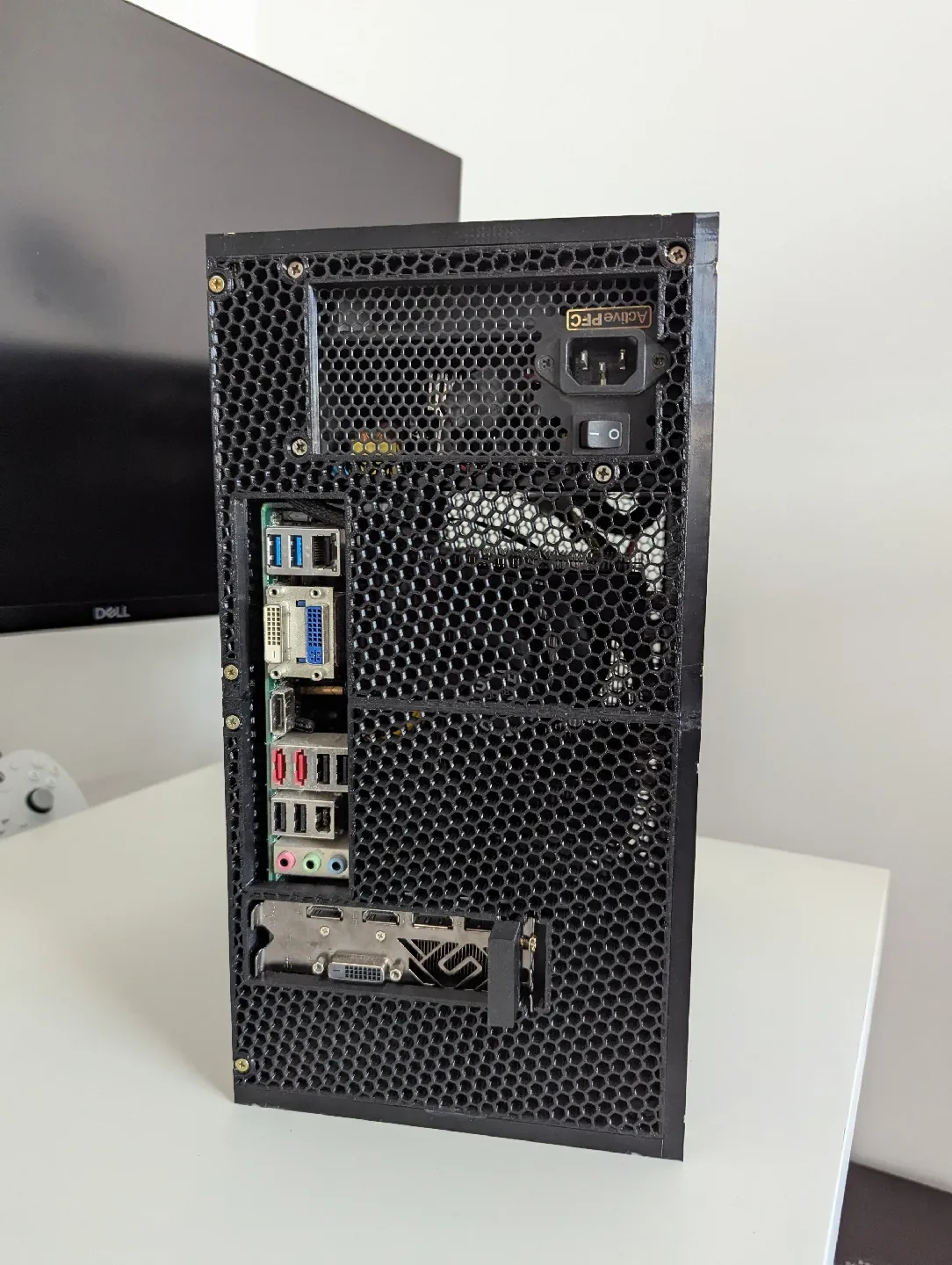

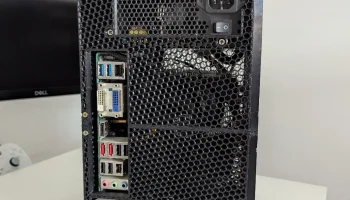

— в задней панели требуется небольшой вырез в зависимости от блока питания, я сделал это кусачками (см. фото).
— моя кнопка питания — это импровизация, потому что у меня была старая кнопка странной формы, поэтому я сделал небольшой вырез плоскогубцами, а затем использовал клей CA (он же суперклей), чтобы починить его (см. Фото).

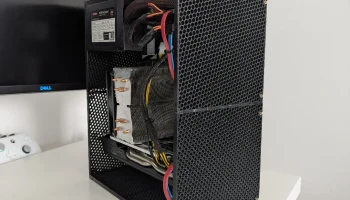

— Поддержка графического процессора не самая лучшая, но работает, смело настраивайте (см. фото)
Самое интересное в разделении частей заключается в том, что если вы хотите внести изменения, вы можете распечатать только половину части и повторно использовать другую. (Используйте резак, чтобы разделить их, иначе клей CA приведет к растрескиванию)

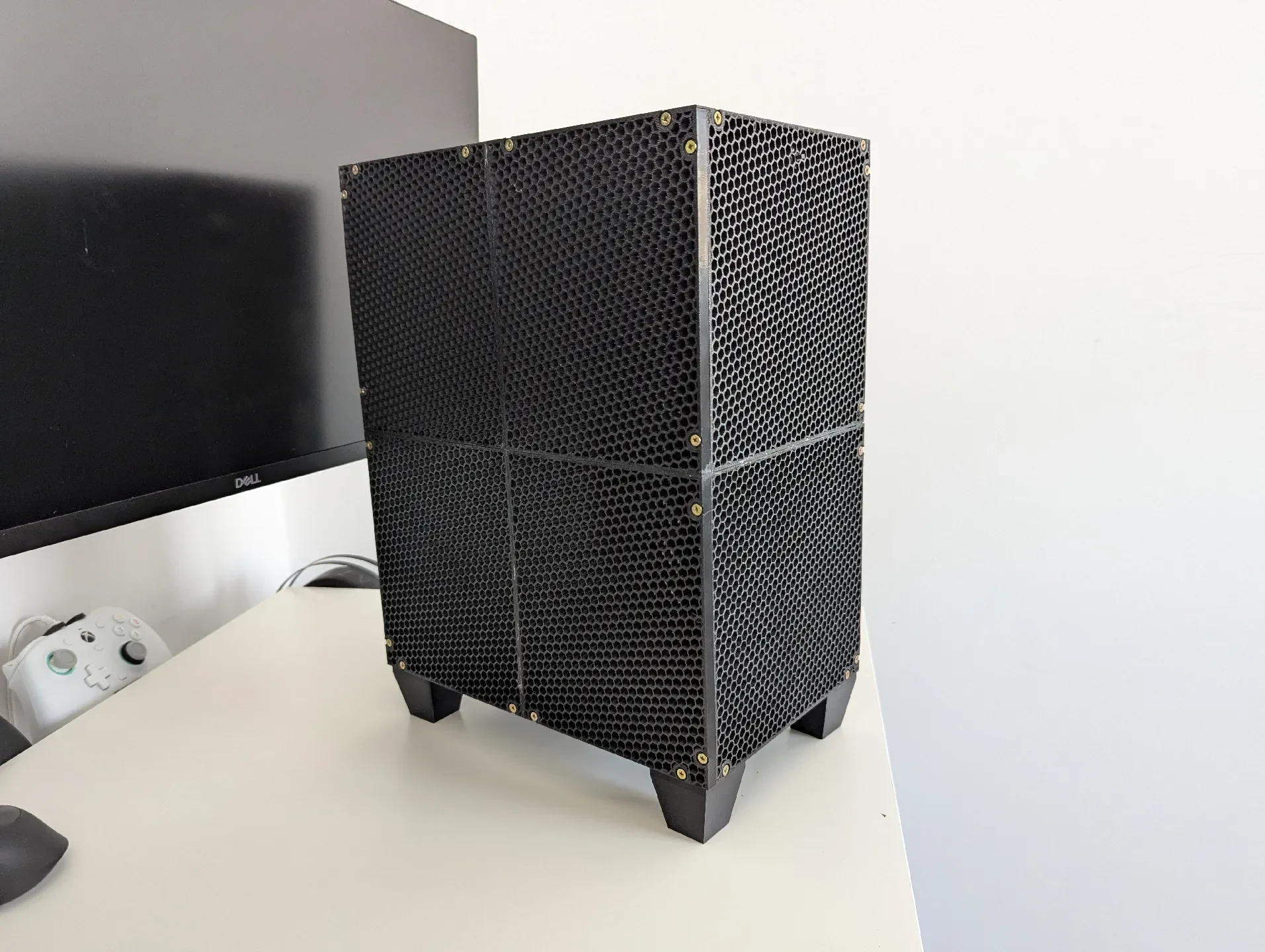

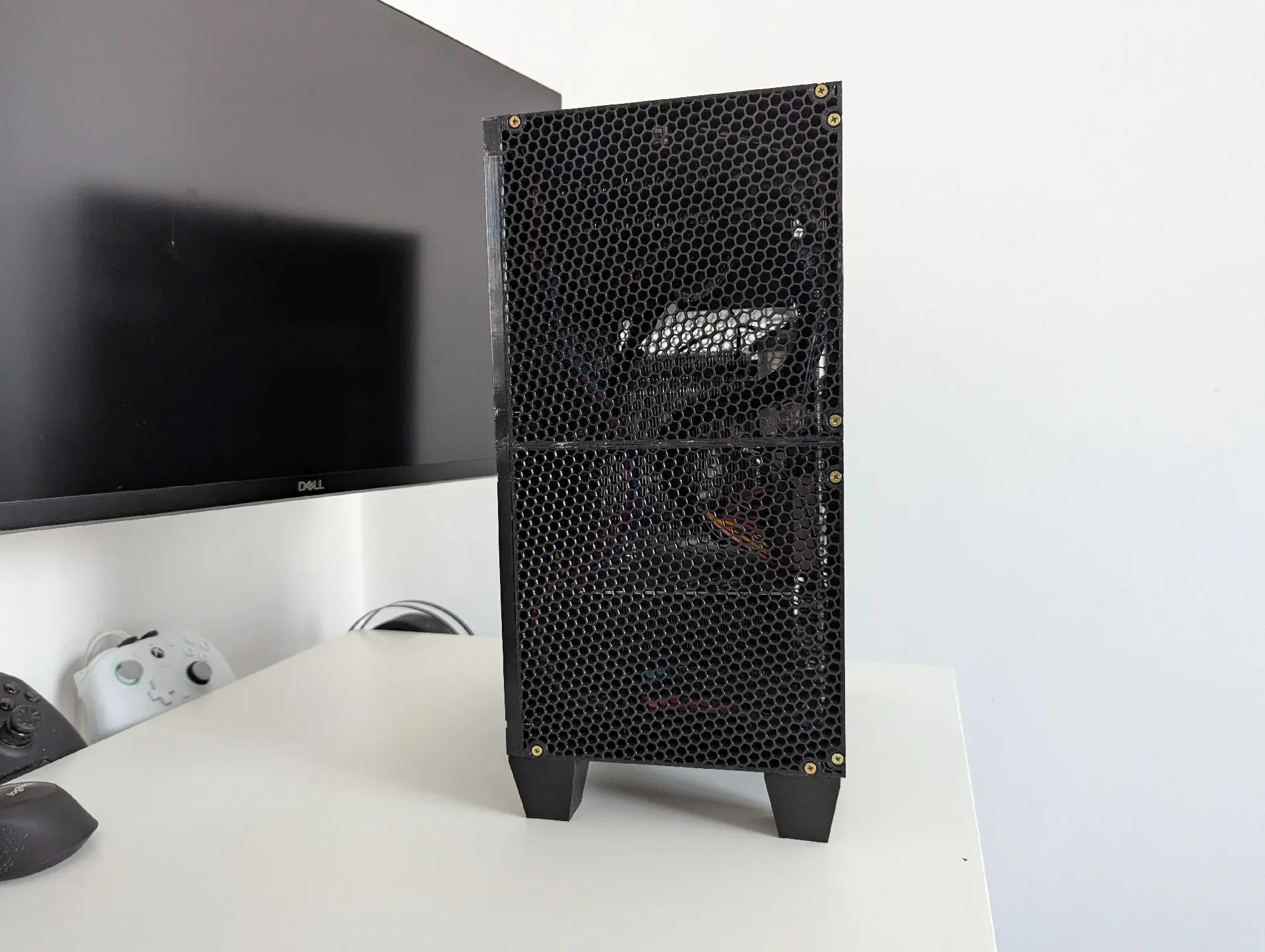

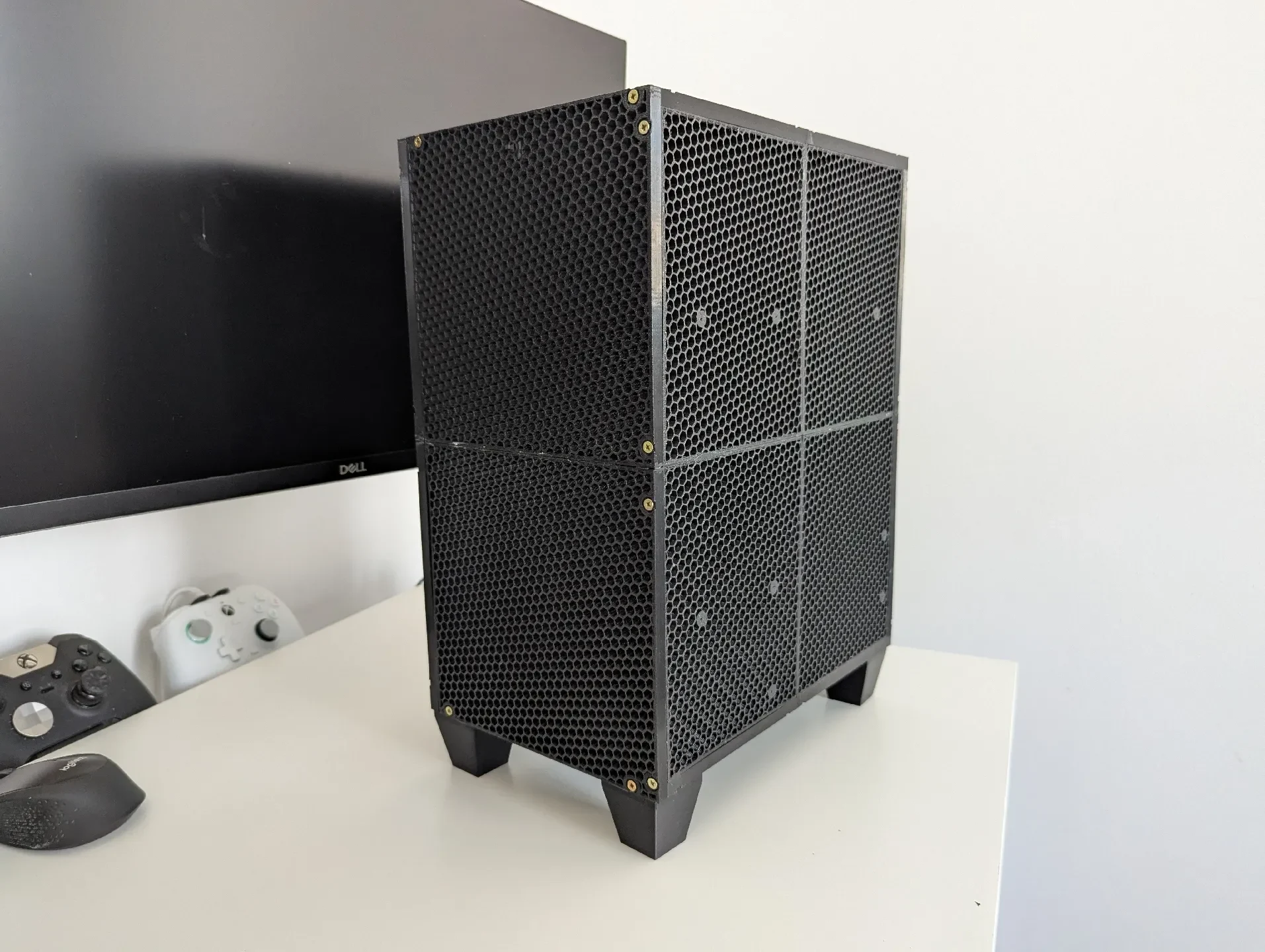

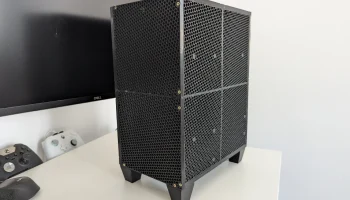

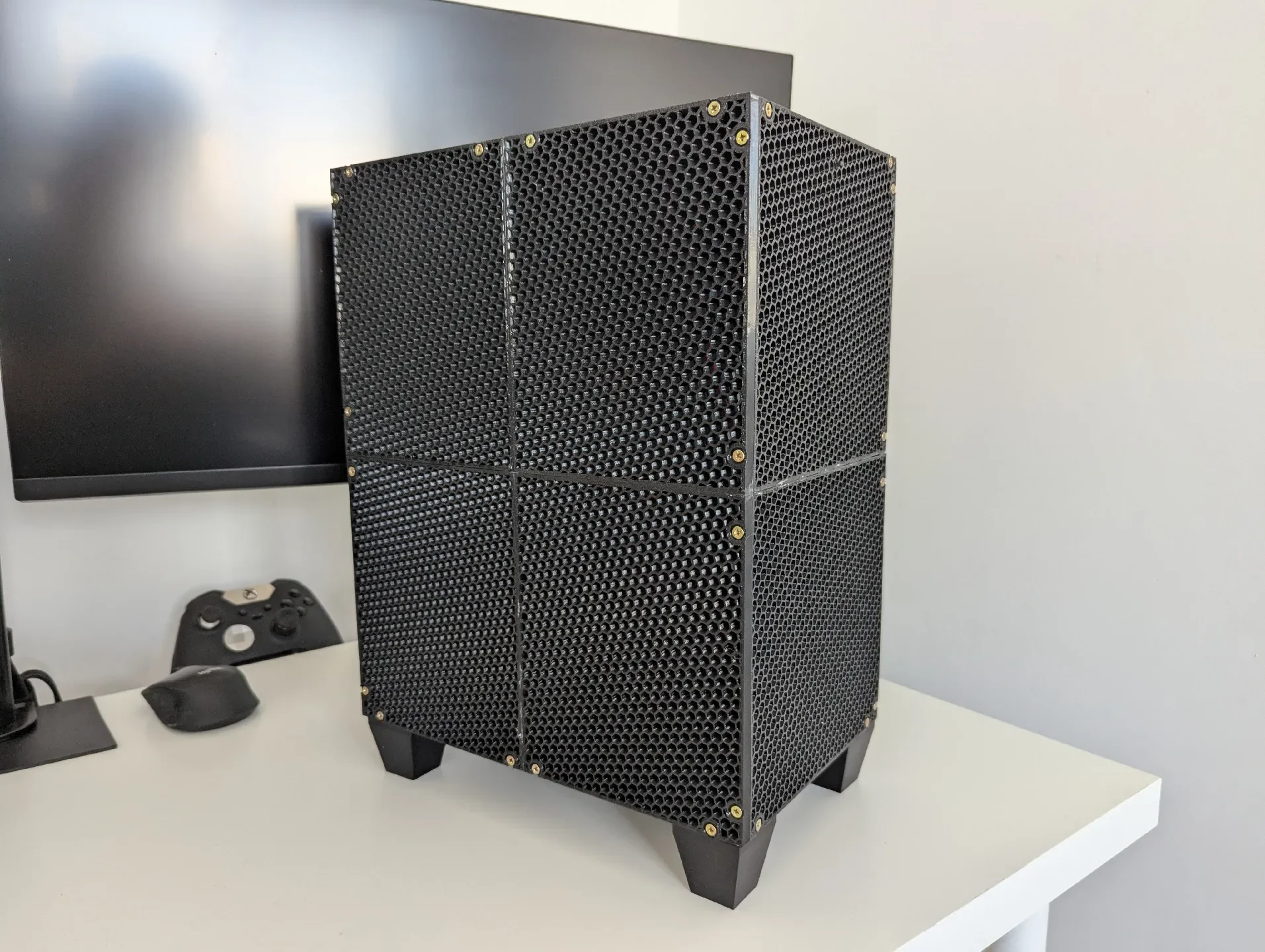

Позже отредактирую: — добавил несколько ножек, приклеил их клеем СА (он же суперклей). Прикрепил файл stl.
Не стесняйтесь спрашивать что-нибудь в разделе комментариев. Я буду рад ответить на любой вопрос.
Если вам нужна помощь в его изменении, вы можете оставить комментарий. Я не мастер 3D-моделирования, но могу помочь.
