Монтажная перемычка для внутренней антенны GPS/платы GPS...
Для организации любительской радиоячеистой сети на 70 см многие радиолюбители используют инструкции по построению на основе OE3WAS v.2.1.2
Информации об этом много в Интернете, в том числе инструкции по сборке от DARC Майнцского филиала K07 по DF7PN или от DARC OV Erkenschwick/Recklinghausen N18. В этом устройстве, помимо прочего, используется керамическая антенна GPS и небольшая плата GPS. Обе части подключаются к материнской плате с помощью кабелей. Для того, чтобы иметь возможность правильно соединить эти две части механически, был разработан этот небольшой «мостик крепления».
Эту структуру спроектировала моя жена Андреа с использованием Fusion 360. Моя искренняя благодарность за эту прекрасную работу!
Поскольку керамическая антенна доступна на рынке разной толщины, доступны две версии разных размеров. Пожалуйста, измерьте толщину антенны (корпус из листового металла плюс зеленая плата вместе имеют толщину 5 или 3 мм). Затем распечатайте соответствующую 3D-деталь.
После печати прокладки и шайбы необходимо срезать бокорезами, чтобы можно было собрать эти детали.

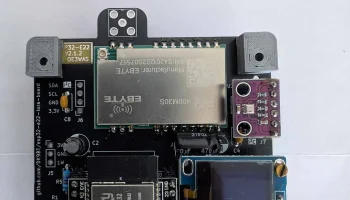

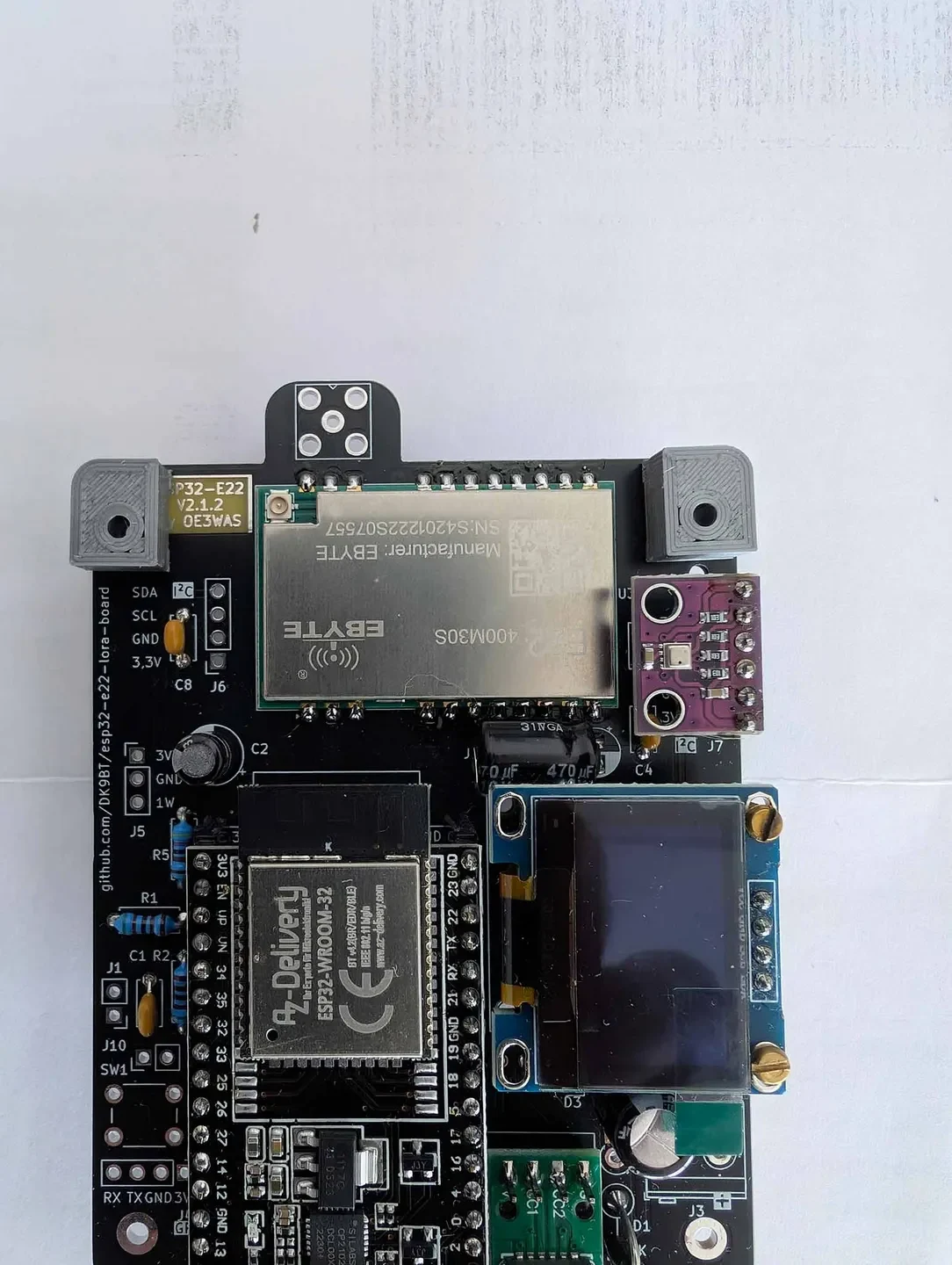

Конструкция 1: Основная плата прикручивается к монтажной стойке в корпусе с помощью четырех пластиковых шайб (два винта М2х10 на нижнем крае платы). Тогда под платой останется достаточно места для компонентов и вся конструкция по высоте уместится под крышкой из оргстекла.

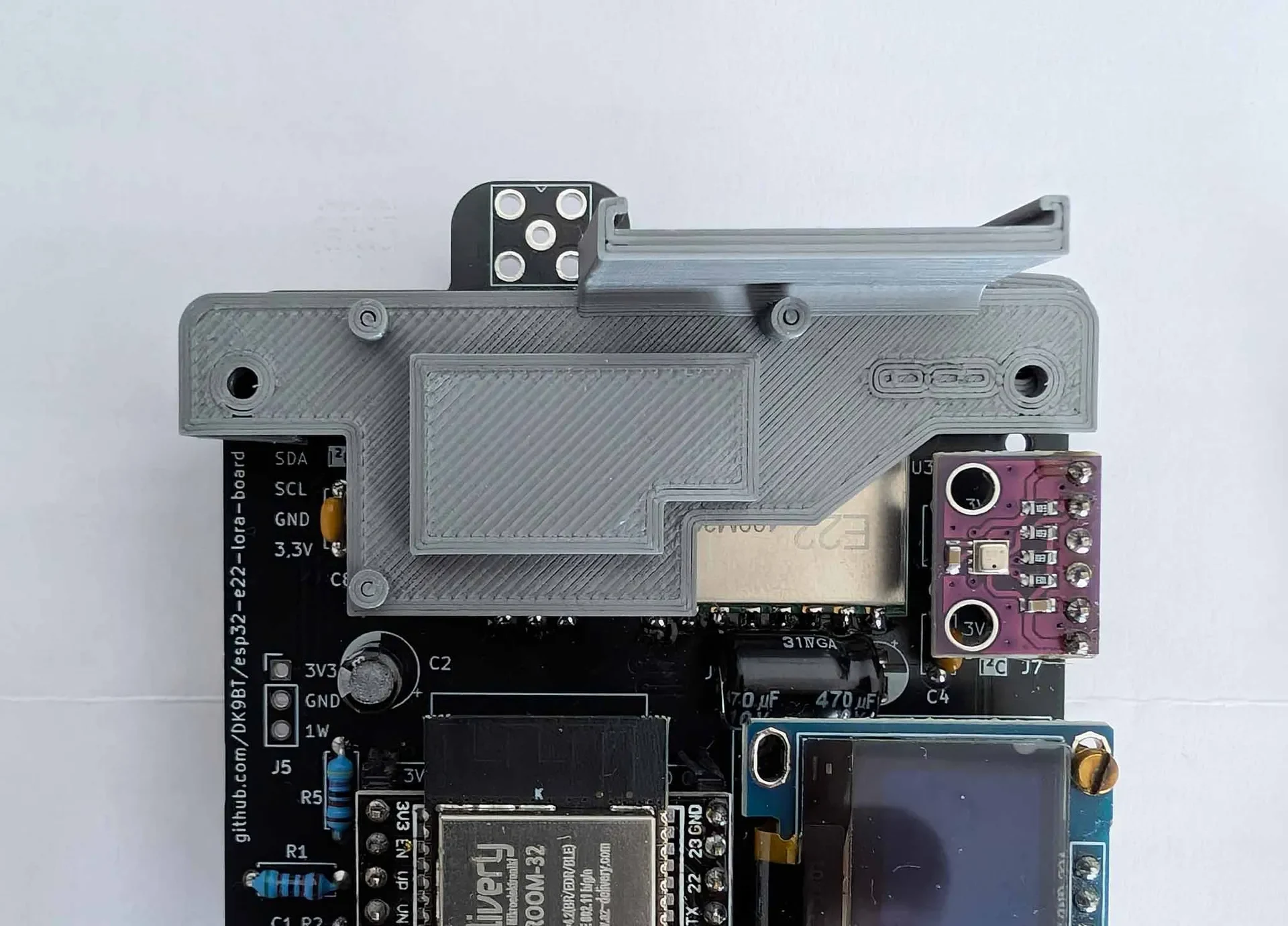

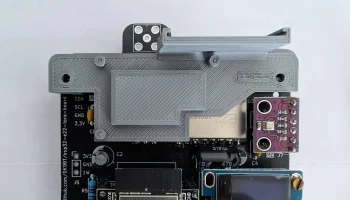

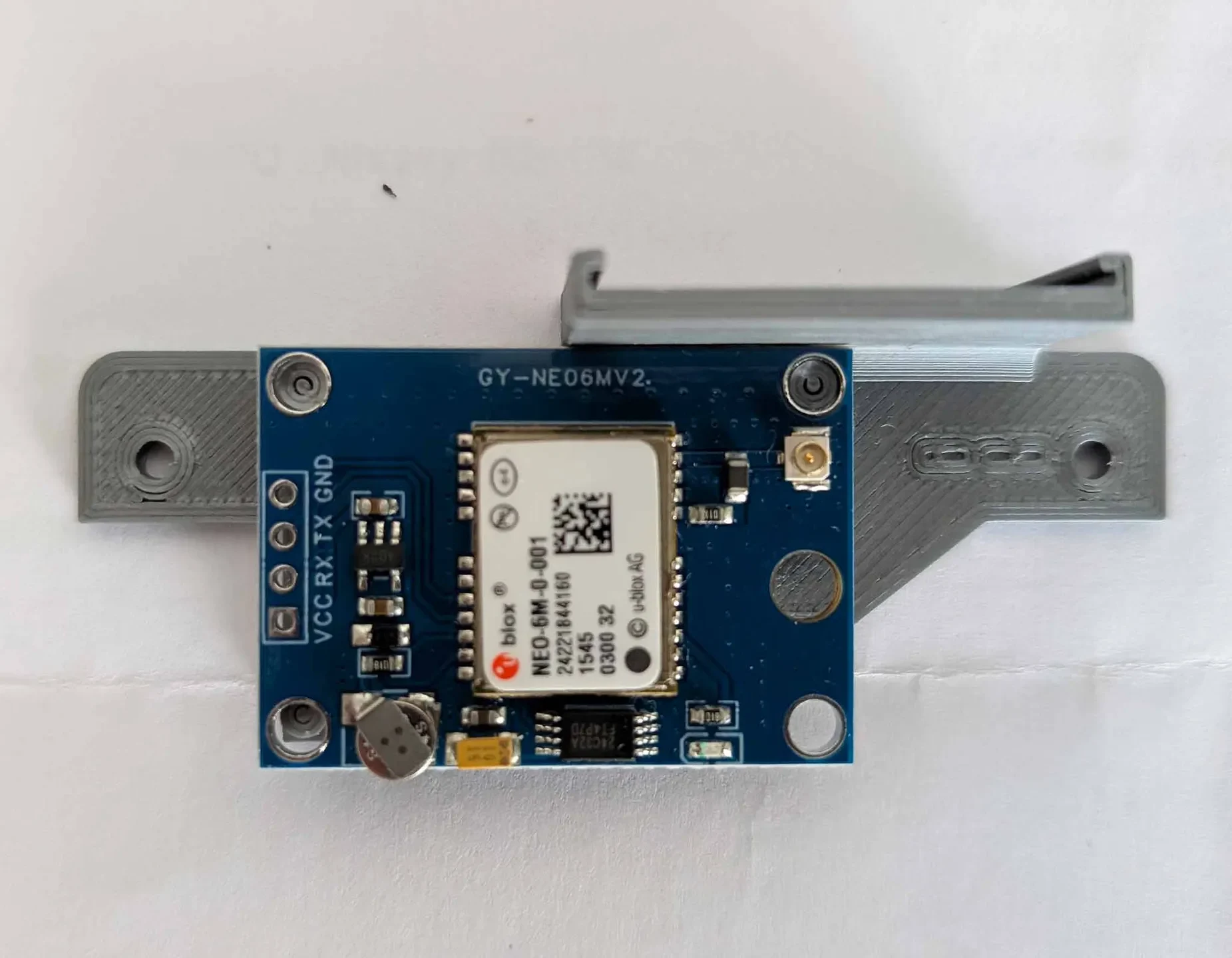

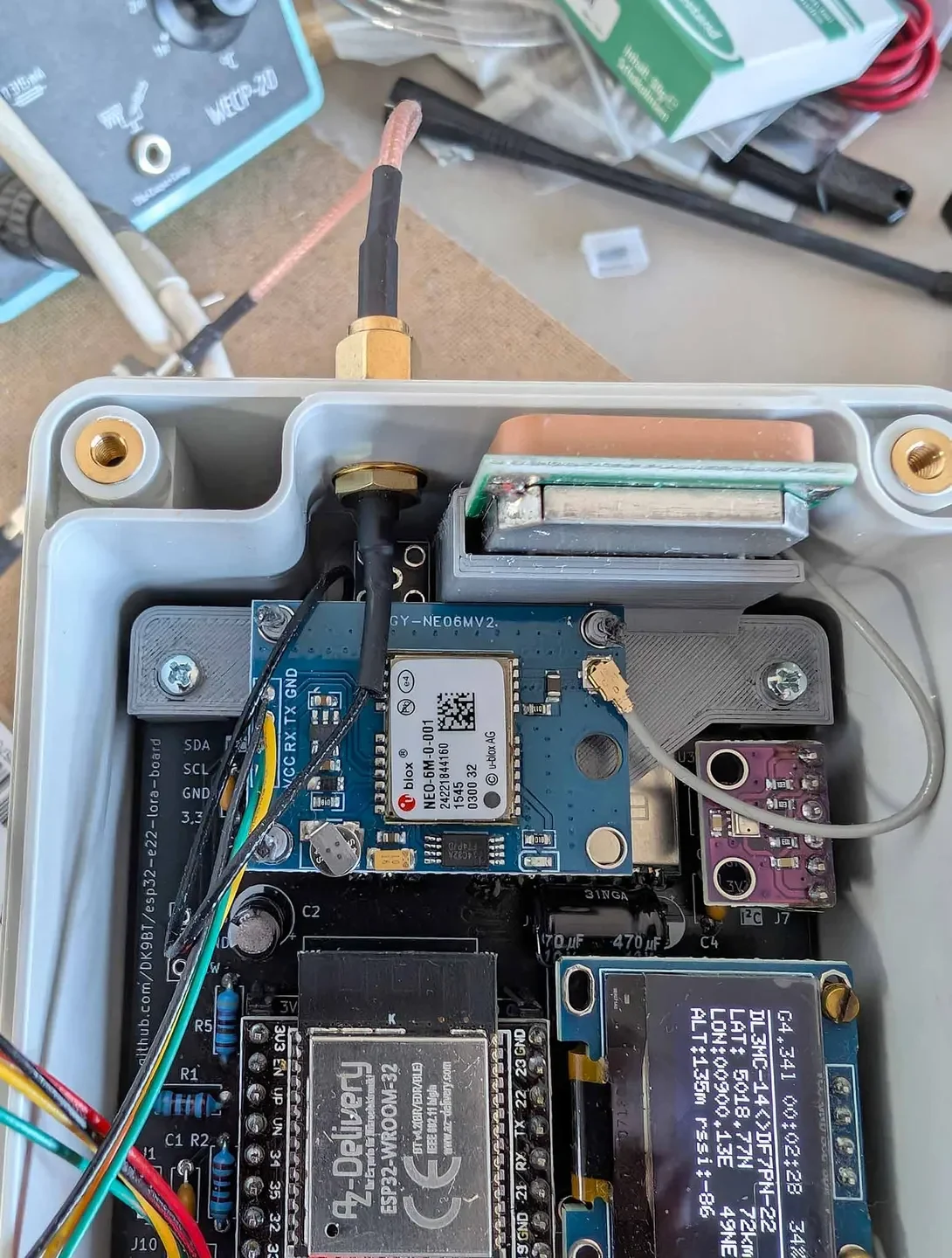

Конструкция 2: Сначала необходимо припаять соединительные кабели для платы GPS. Затем подключите антенные соединения на плате E22 и плате GPS перед установкой моста. Затем монтажный мост прикручивается двумя проставками, а основная плата — двумя винтами M2x20. Плату GPS можно починить, слегка деформировав контакты моста паяльником. Антенна GPS удерживается на месте небольшой клейкой подушечкой (двусторонняя клейкая лента). (см. фотографии)
