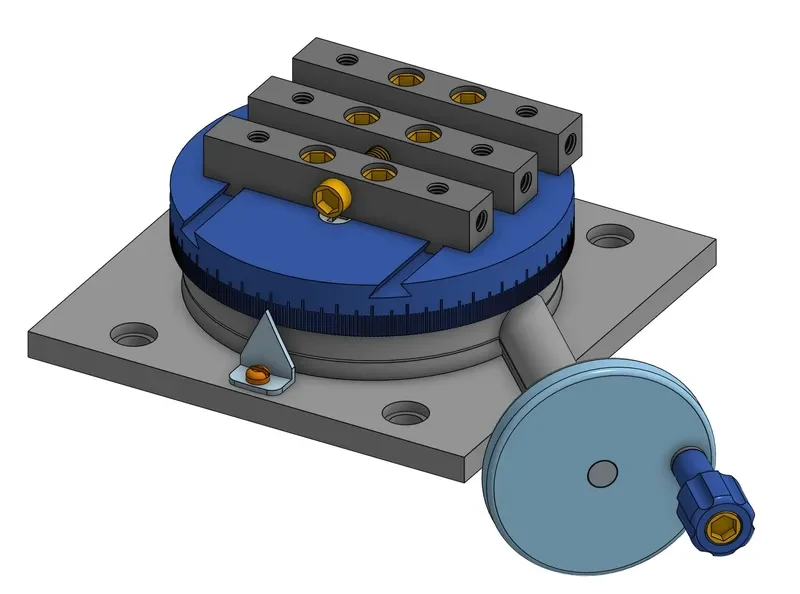

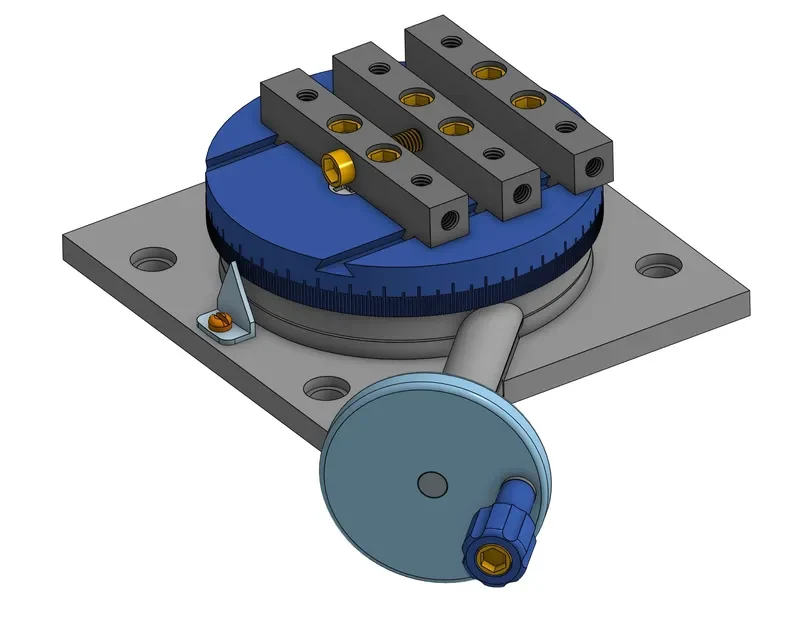

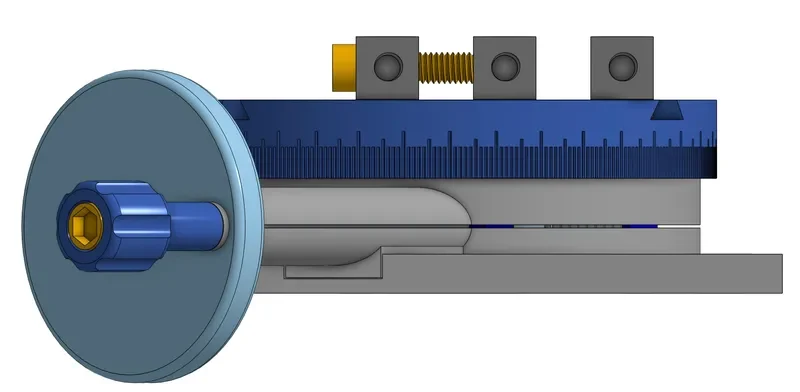

Мини-поворотный стол/Поворотный стол

Источник:

www.printables.com

Поворотный стол предназначен для размещения узла винта и коронки, который крепит звено.

Винты, оси и подшипники находятся в файле, но не как функциональные детали, а просто для справки из-за названий, но они предназначены для использования при покупке.

Вам нужно:

-1 ось 6 мм. х 22,2 мм.

-1 ось 5 мм. х 90 мм.

-2 подшипника 685zz.

-2 подшипника 686zz.

-Винты М2 и М4 различной длины.

Червячная передача имеет модуль упругости 0,5.

На случай, если ссылка перестанет работать.

Корона имеет следующие размеры

Вал -6 мм.

-Внешний диаметр 31 мм.

-Диаметр гладкой части, куда попадает пленник, 19,96 мм.

-Высота 12 мм. (5мм. зубчатая часть, 7мм. гладкая часть)

Червь имеет следующие размеры:

Вал -5мм.

-Внешний диаметр 10 мм.

-Длина 20 мм.

Поворотный стол предназначен для размещения винта и узла коронки, с помощью которого крепится звено.

Винты, оси и подшипники находятся в файле, но не как функциональные детали, а просто для справки из-за названий, но они предназначены для использования при покупке.

Вам нужно:

-Одна ось 6 мм. х 22,2 мм.

-Одна ось 5 мм. х 90 мм.

-Два подшипника 685zz.

-Два подшипника 686zz.

Червячный набор — модуль 0.5.
