Рулевой демпфер MTB

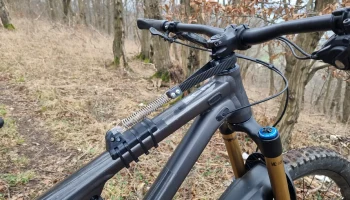

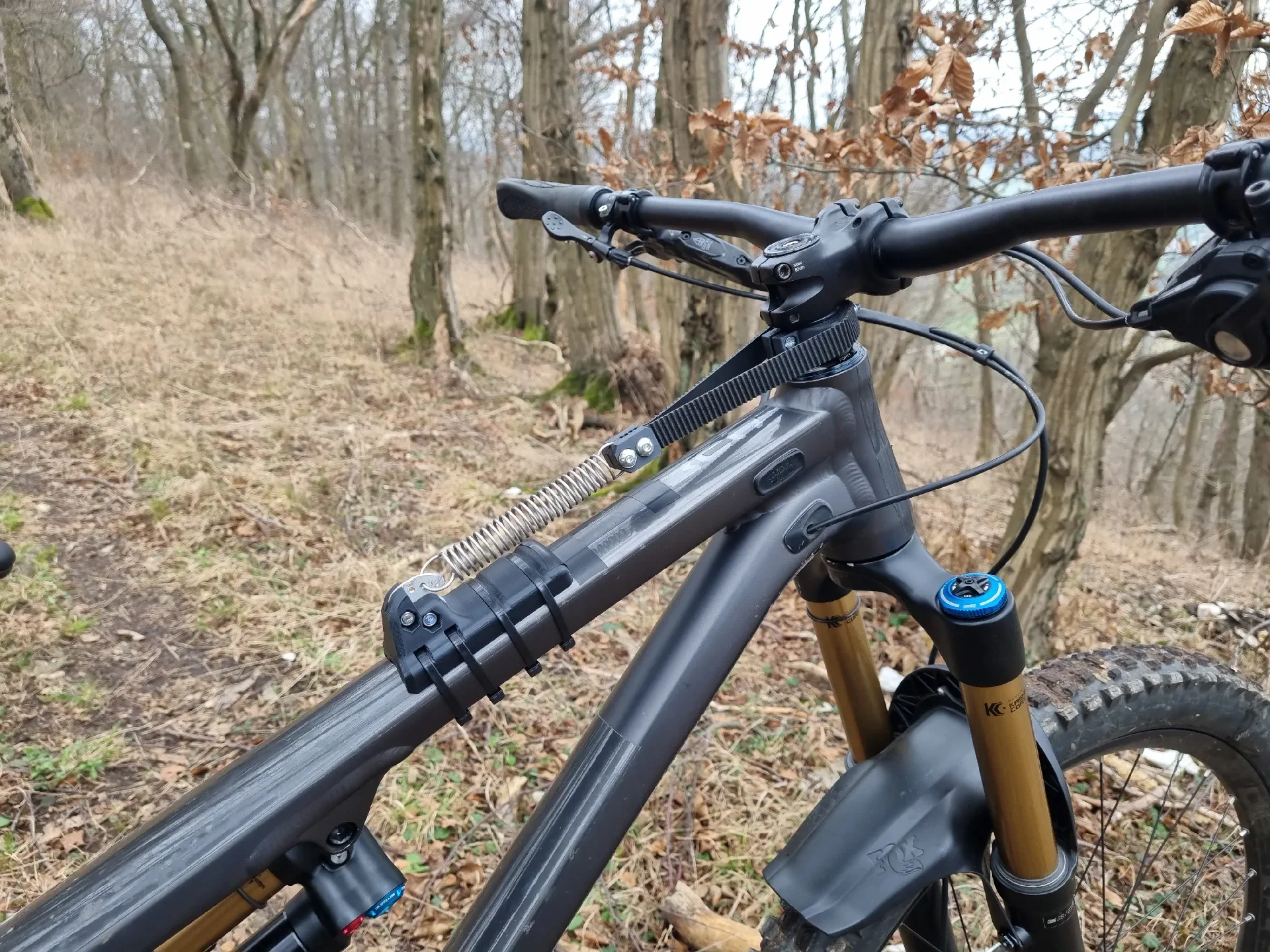

Я сделал этот рулевой демпфер после того, как увидел плавающий прототип Syntace/Canyon KIS.

Попробуйте систему самостоятельно, используя эту адаптируемую версию, сделанную своими руками! Заменяет 15-миллиметровые проставки под выносом рулевой колонки.

Что вам понадобится:

Алюминиевая ложа толщиной 2 мм (плоская планка подойдет, ширина должна быть не менее 20 мм)
~400мм ремень 15-3М (HTD)
Пружина ~10 см (рекомендую тяговое усилие около 12-15 кг)
3 болта и гайки M5x25
2 болта и гайки M4x25 (можно заменить одним на M4x20)
4 молнии достаточной длины, чтобы можно было дотянуться до верхней трубы
2 шайбы размера М4, желательно диаметром около 15 мм.

Печать:

Я напечатал свой из PLA, но для долговечности лучше подойдет PETG или что-то более прочное, хотя все несущие интерфейсы сделаны из алюминия.
Используйте большое количество стенок и заполнений, желательно напечатать интерфейс ремня и пружины, используя 100% заполнение, чтобы предотвратить смятие.

Блок интерфейса велосипеда предназначен для печати в правильном положении, повернув его на заднюю диагональную поверхность и повернув вверх.

Установка:

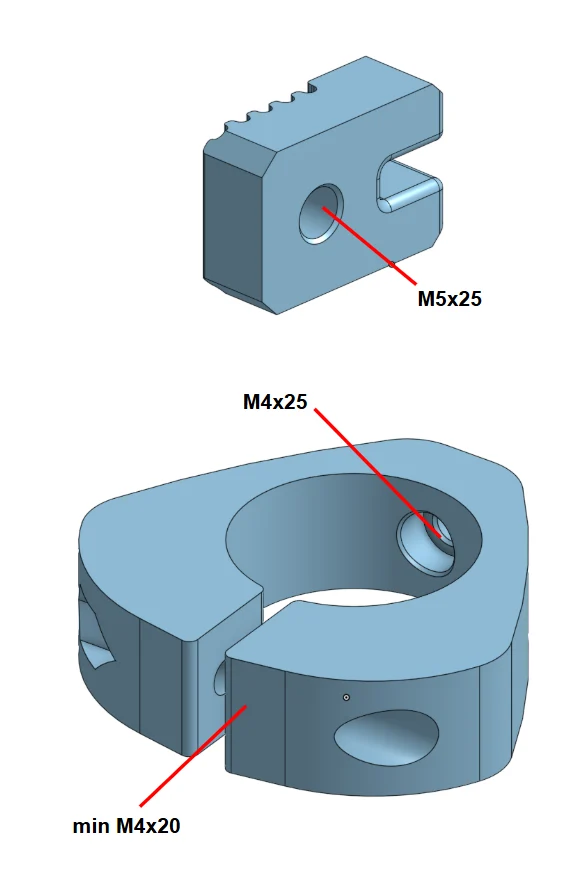

Вырезаем два куска алюминия, один запрессовываем в интерфейсный блок велосипеда. В нем должно быть прорезано два отверстия: одно диаметром 2 мм для пружины и два отверстия диаметром 6 мм, соответствующие отверстиям для болтов в интерфейсном блоке. Грубая форма тарелки выглядит так:

Вторая пластина проходит между двумя блоками сопряжения ремня и пружины, также закрепляя два конца ремня между ней и блоками. эта пластина должна соответствовать контуру блоков и иметь два отверстия: одно отверстие диаметром 2 мм для пружины, расположенное близко к центру паза. Во-вторых, вырежьте одно отверстие диаметром 6 мм для болта в центре соответствующего отверстия.

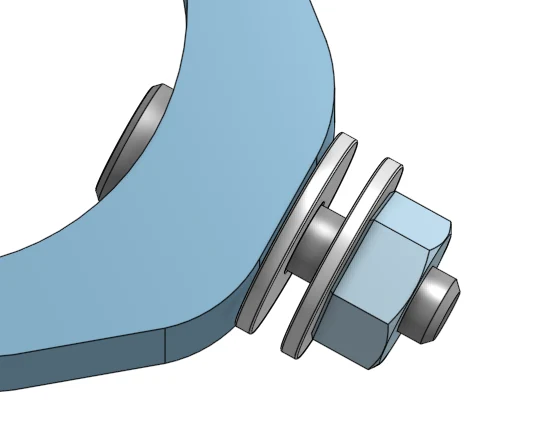

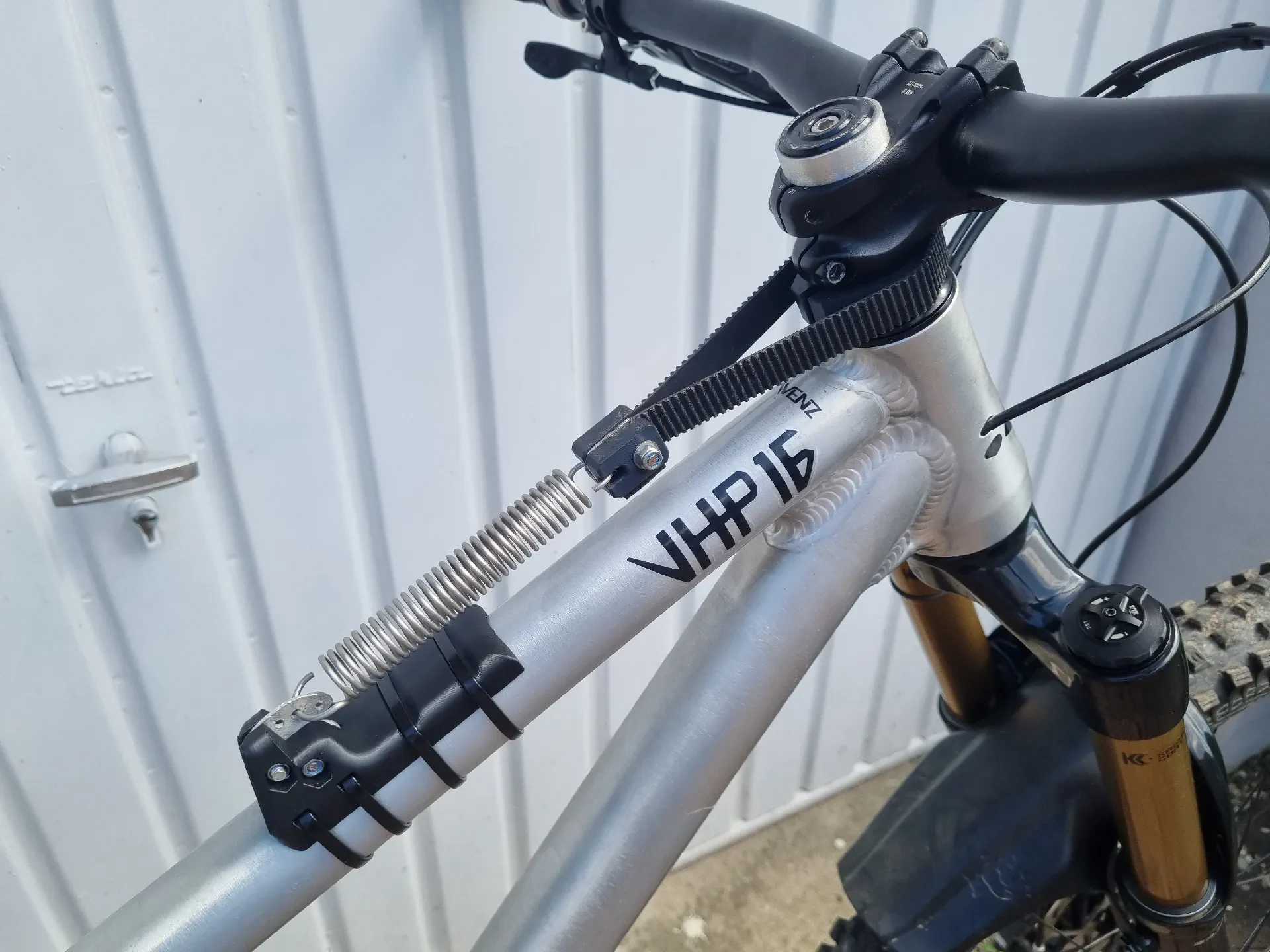

На ремне нужно три отверстия. По одному отверстию диаметром 5 мм на каждом конце для соединения ремня и пружины и одно отверстие диаметром 4 мм точно по центру для соединительного болта с кулачком рулевого механизма. Соберите эту деталь, как показано ниже, с двумя шайбами, удерживающими ремень на кулачке.

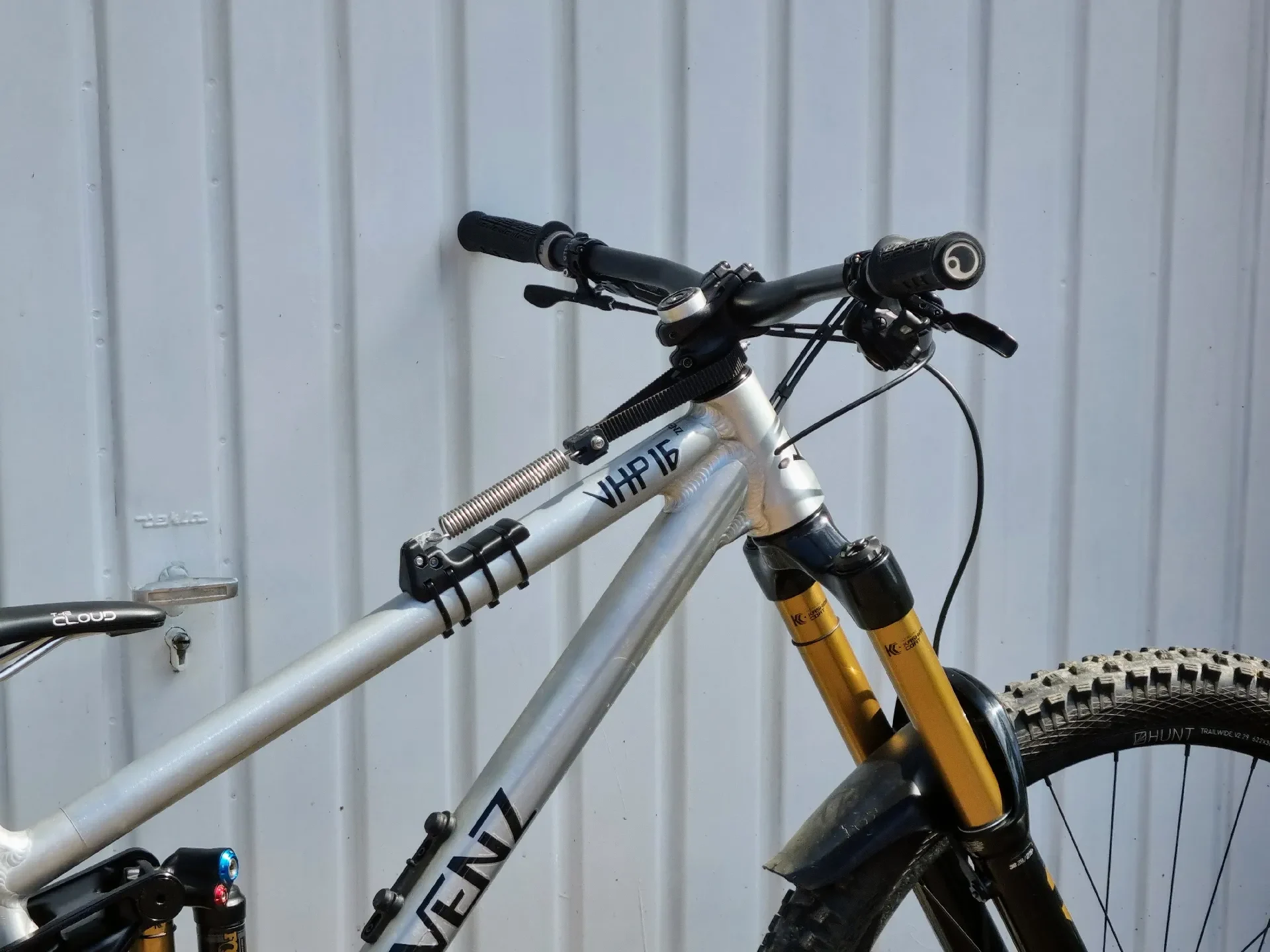

В комплект поставки входят различные версии велосипедного блока интерфейса для верхних трубок диаметром 40 и 55 мм. Выберите тот, который ближе всего к вашему велосипеду, или используйте универсальное плоское/плавающее крепление. Для лучшего сцепления с верхней трубкой может потребоваться какой-то фрикционный материал (старая внутренняя трубка/пена).

Наслаждаться!
