Велосипед ISCG-05 Башгард / Направляющая цепи

ОБНОВЛЕНИЕ 20.05.2023: В файлы добавлен bashguard V2. Я сломал один и сделал крепления немного толще. Я также начал печатать его из смеси ПК.

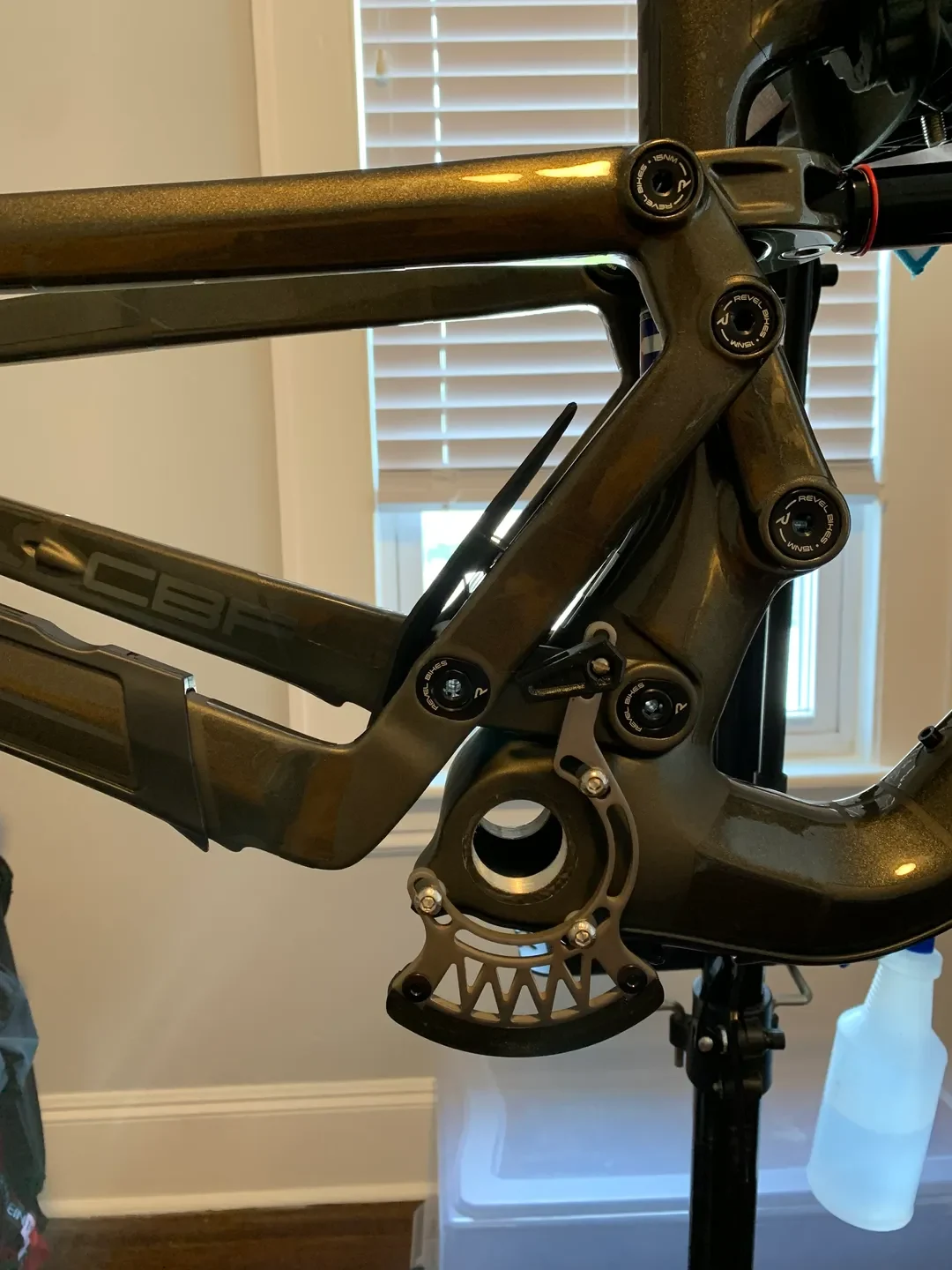

ISCG-05 Напечатанный на 3D-принтере / титановый защитный кожух и направляющая цепи. Вы можете использовать любой материал для пластины, но я выбрал титан. Толщина пластины должна составлять 0,187 дюйма (4,75 мм) ±, чтобы она находилась заподлицо со сменным защитным кожухом без каких-либо модификаций. Эта направляющая/защитный кожух подходит максимум для 32-овальной или 34-круглой звездочки. При желании вы можете выбрать любой размер меньше этого.

Что вам нужно:

Металлическая пластина с лазерной/плазменной резкой (я использовал Sendcutsend и титан класса 5 диаметром 0,187 дюйма, ~ 38 долларов США)
Низкопрофильный цилиндр и винт (https://www.mcmaster.com/99024A327/, ~14 долларов США)
Винт с узкой шлицевой г��ловкой Fillister (https://www.mcmaster.com/91794A196/, ~11 долларов США)
Винт с круглой головкой из нержавеющей стали (https://www.mcmaster.com/94500A315/, ~11 долларов США).

Печать:

Как для направляющей цепи, так и для защиты от удара текущая ориентация STL является наилучшей.
Используйте опоры на части защиты.
100% заполнение с минимум 5 периметрами
Я использовал PETG для обоих: ABS, ASA, ПК или нейлон тоже должны подойти.

Сборка:

После того, как вы вырезаете пластину и распечатываете детали, используйте две крепёжные втулки и винты, чтобы прикрепить защитный кожух к металлической пластине. Это будет плотное прилегание.
Возьмите соединительный цилиндр с внутренней резьбой и один из узких винтов со шлицевой головкой, чтобы прикрепить направляющую цепи. Ослабьте винт, чтобы отрегулировать высоту направляющей цепи.

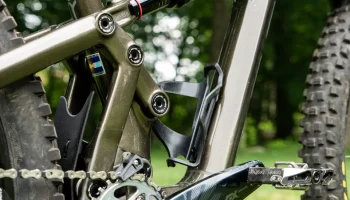

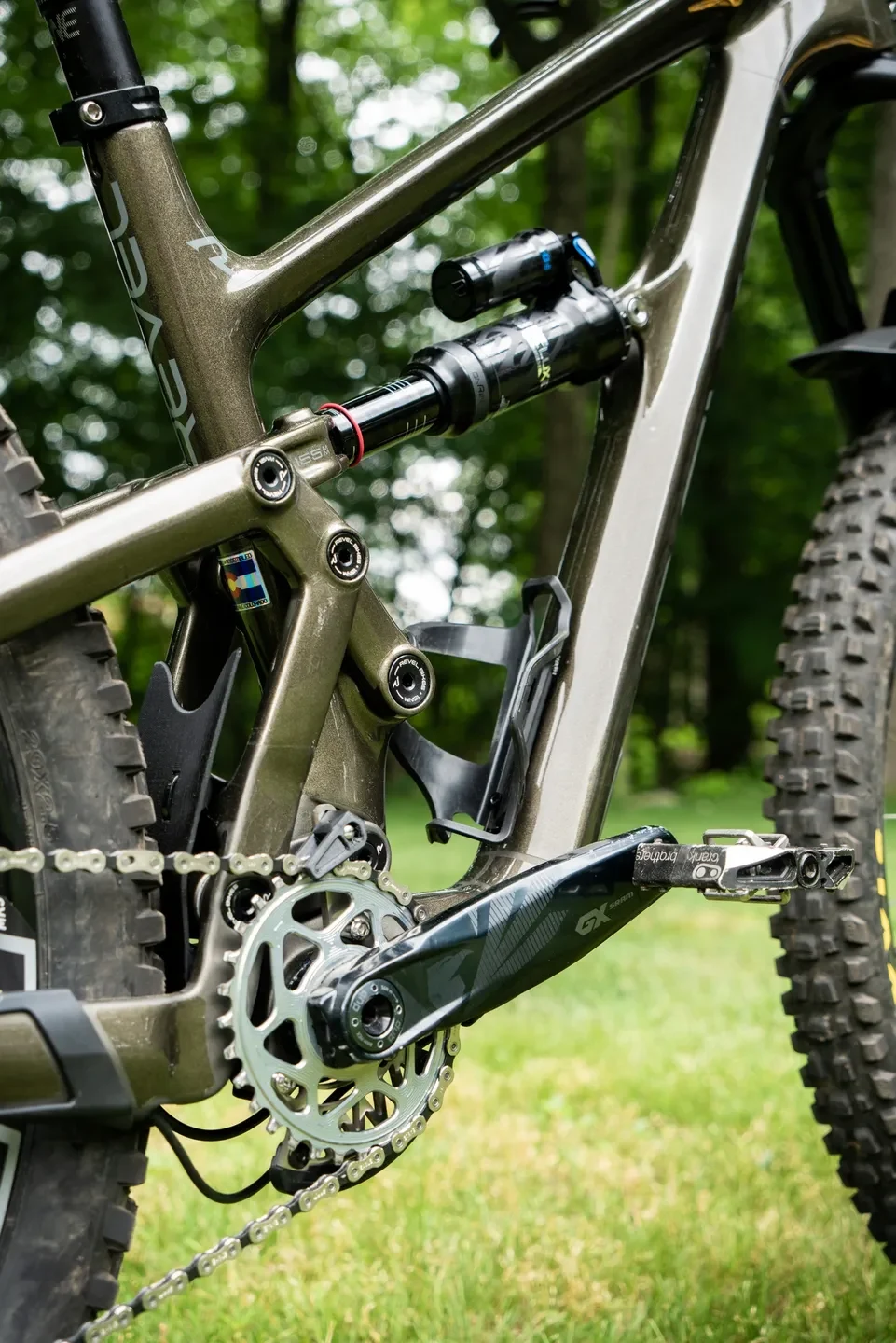

Прикрепите к креплениям ISCG-05 на велосипеде с помощью болтов с полукруглой головкой из нержавеющей стали.
Я рекомендую Loctite средней прочности для всех резьб, кроме головок пуговиц, для них используйте смазку.
Для правильного выравнивания вам может понадобиться проставка позади пластины, пластиковые шайбы подойдут.

Если вы сломали башгард, просто напечатайте новый. Я сломал одну более слабую версию и модифицировал башгард до того, чем он является сейчас.

Общая стоимость: ~ 74 доллара, что все же дешевле, чем любой другой хороший башгард/направляющая цепи. Если вы сможете найти оборудование в виде отдельных частей, вы сможете значительно снизить цену.
