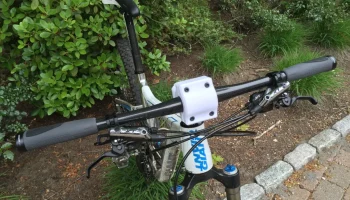

Гигантский вынос OD2 50 мм для горного велосипеда.

В некоторых велосипедах Giant Mountain используется вынос рулевой трубы диаметром OD2. Это 1,25 дюйма или 31,8 мм.

Giant продает выносы, но они достигают только 60 мм. Хотя он у меня есть в заказе, мне не терпелось его дождаться, и я разработал его, чтобы увидеть, что такое 50 мм.

Предупреждение: вынос велосипеда является деталью, находящейся под высокими нагрузками. Эта деталь была сделана очень толстой, чтобы быть прочной, но в зависимости от того, как вы ее напечатаете, она может сломаться, что может привести к травме или смерти. Так что вам придется решить самостоятельно, готовы ли вы это использовать. Я рекомендую просто купить настоящую деталь Giant диаметром 60 мм за 40 долларов. Я сделал это просто для того, чтобы попытаться увидеть, что такое 50 мм.

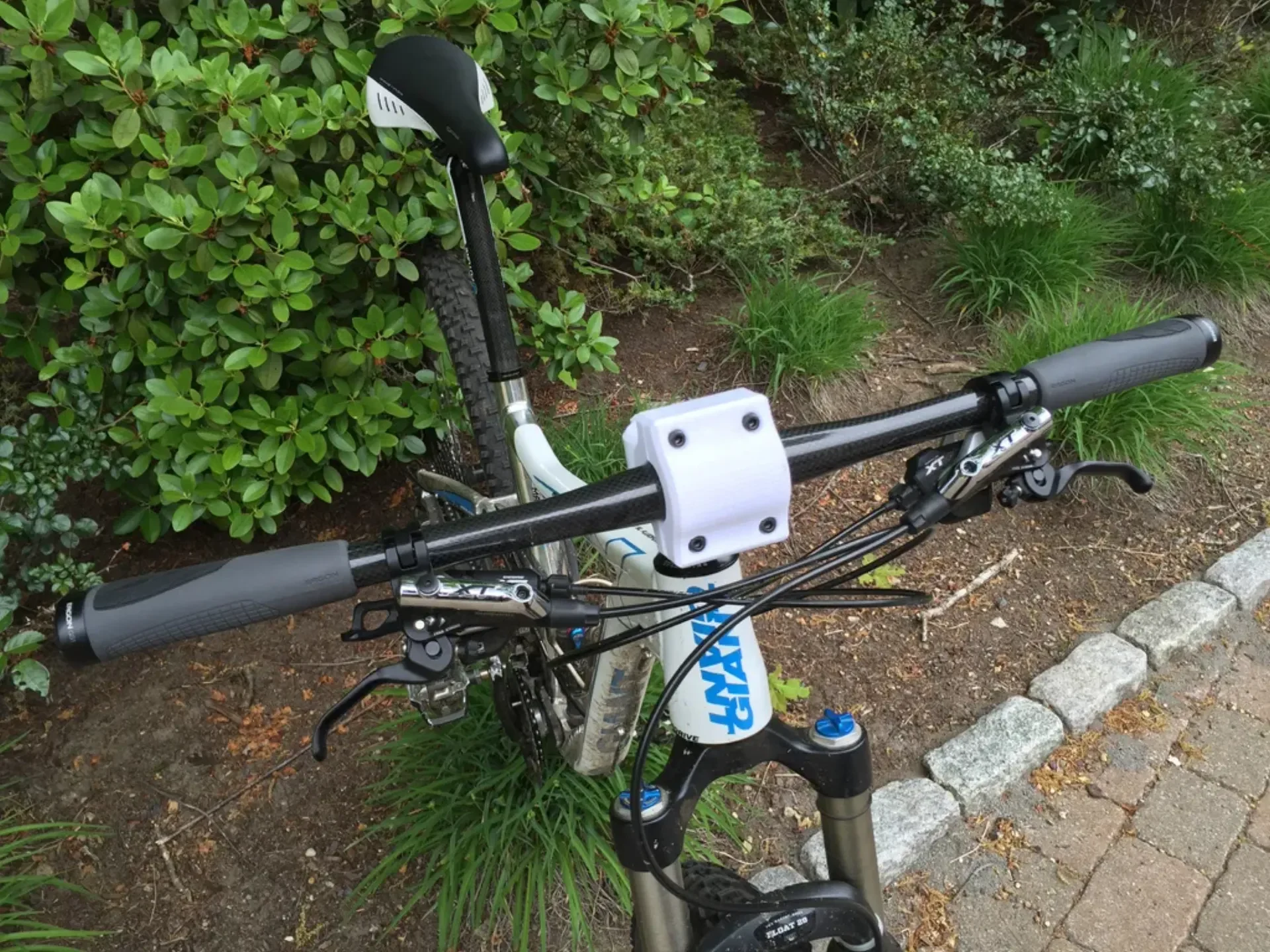

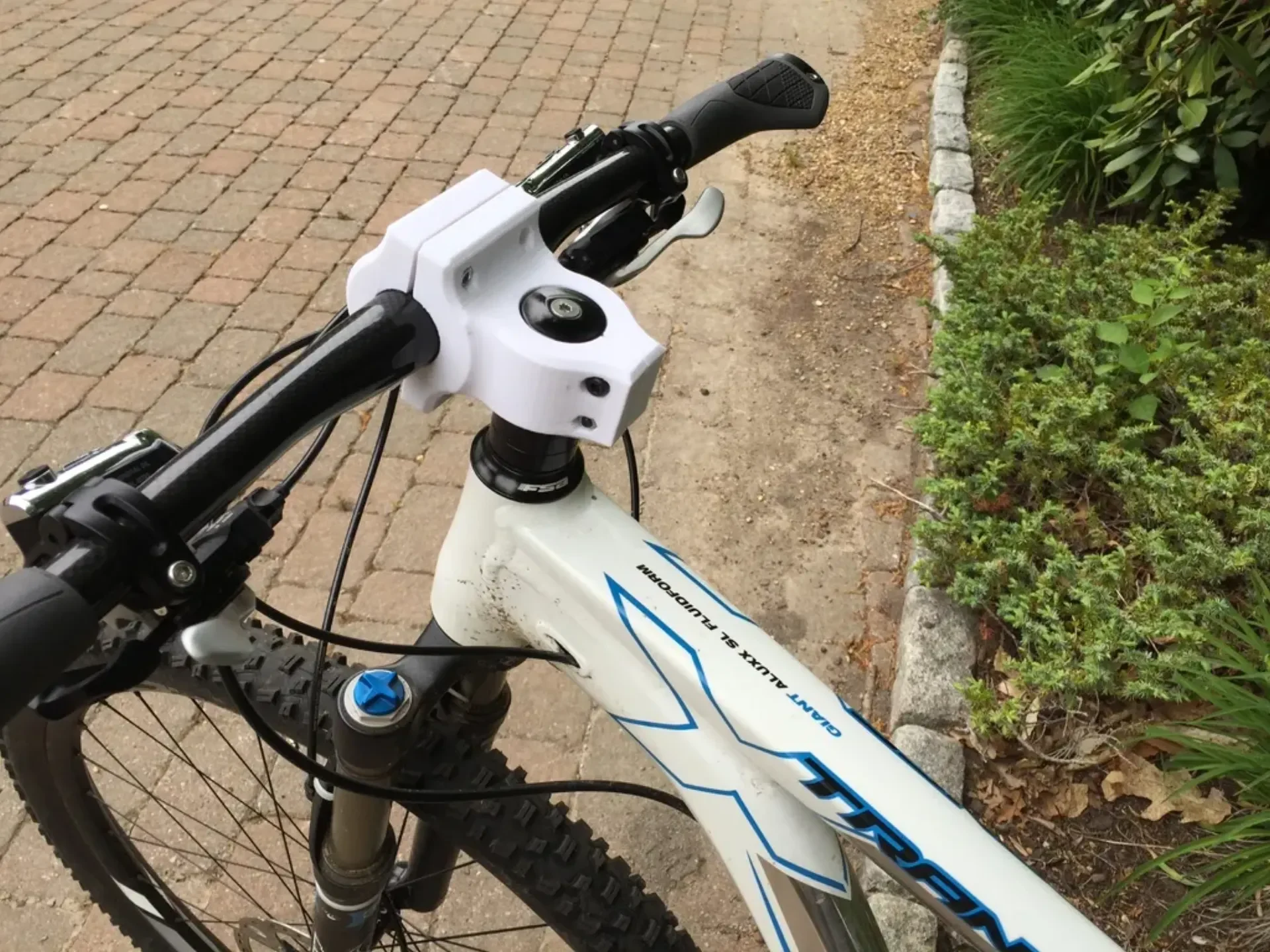

Я на своем ездил без проблем:

https://www.strava.com/activities/595607124

Прочность зависит от параметров печати и ориентации.

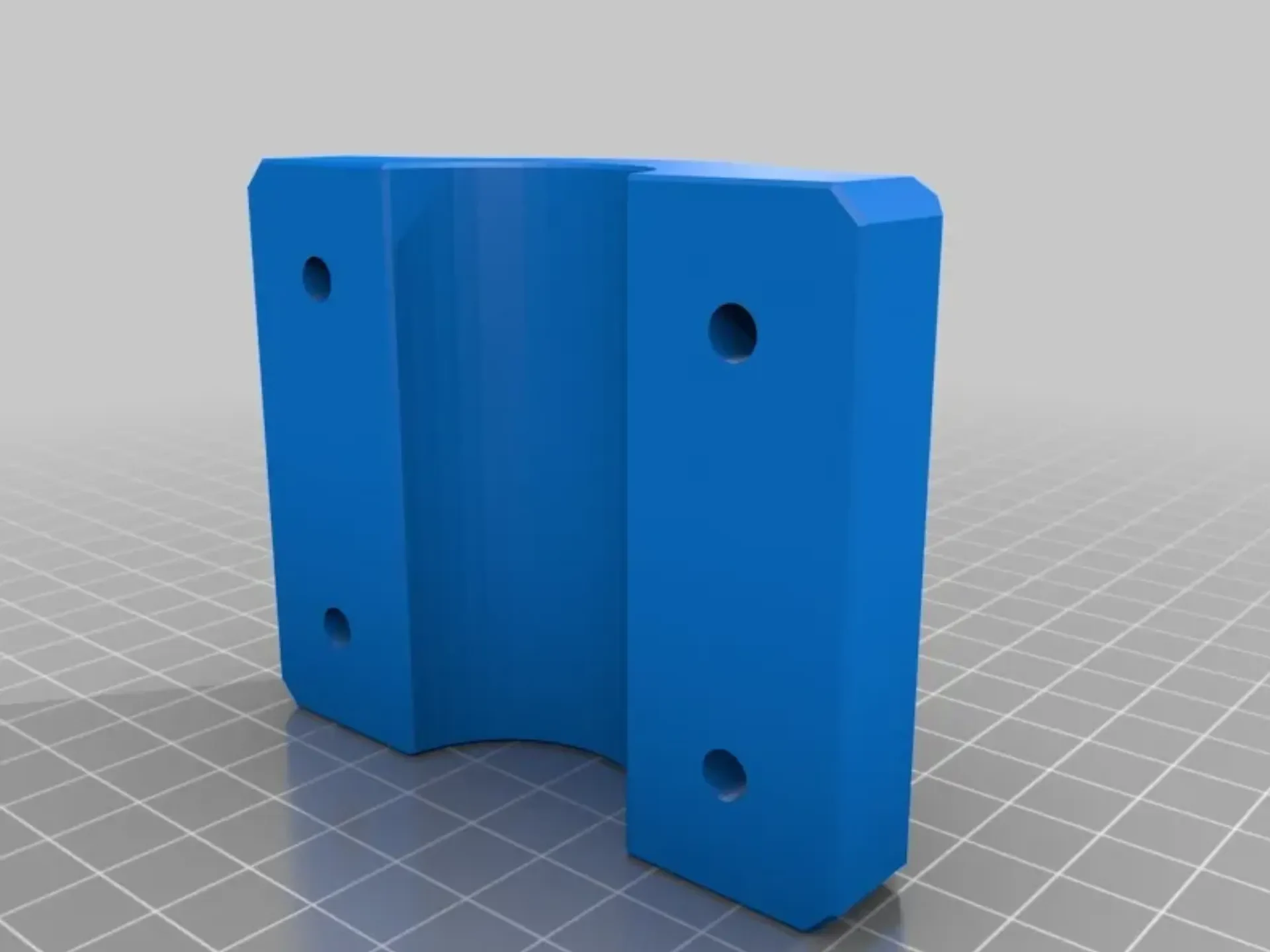

Я напечатал его в eSUN PET-G со 100% заполнением. Расположите переднюю часть пластины боком, так как она имеет хорошую прочность слоя и позволит получить наиболее точный профиль стержней.

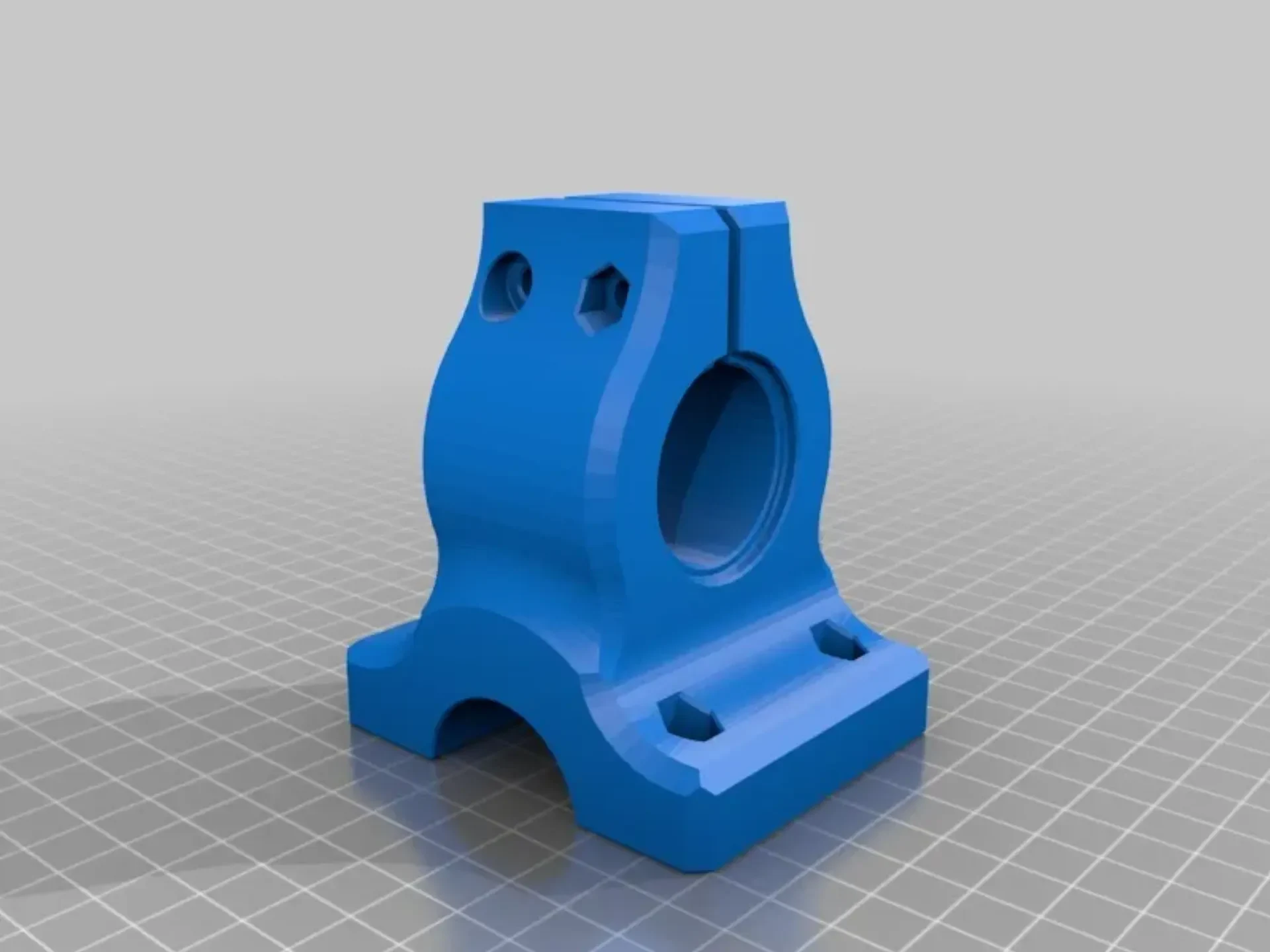

Я напечатал сам вынос в той ориентации, в которой он расположен на велосипеде. Это обеспечивает хорошее качество поверхности видимых частей и разумную ориентацию прочности слоя.

Для этого потребуются шесть винтов M5 с головкой под торцевой ключ диаметром 30 мм, шесть шайб M5, шесть четырех гаек M5.

Возможно, вы захотите приклеить наждачную бумагу к деревянному дюбелю толщиной 1,25 дюйма или напечатанному на 3D-принтере дюбелю и очистить поверхности.
