Параметрическая бумажная форма и декель ручной работы
Сетка из нержавеющей стали

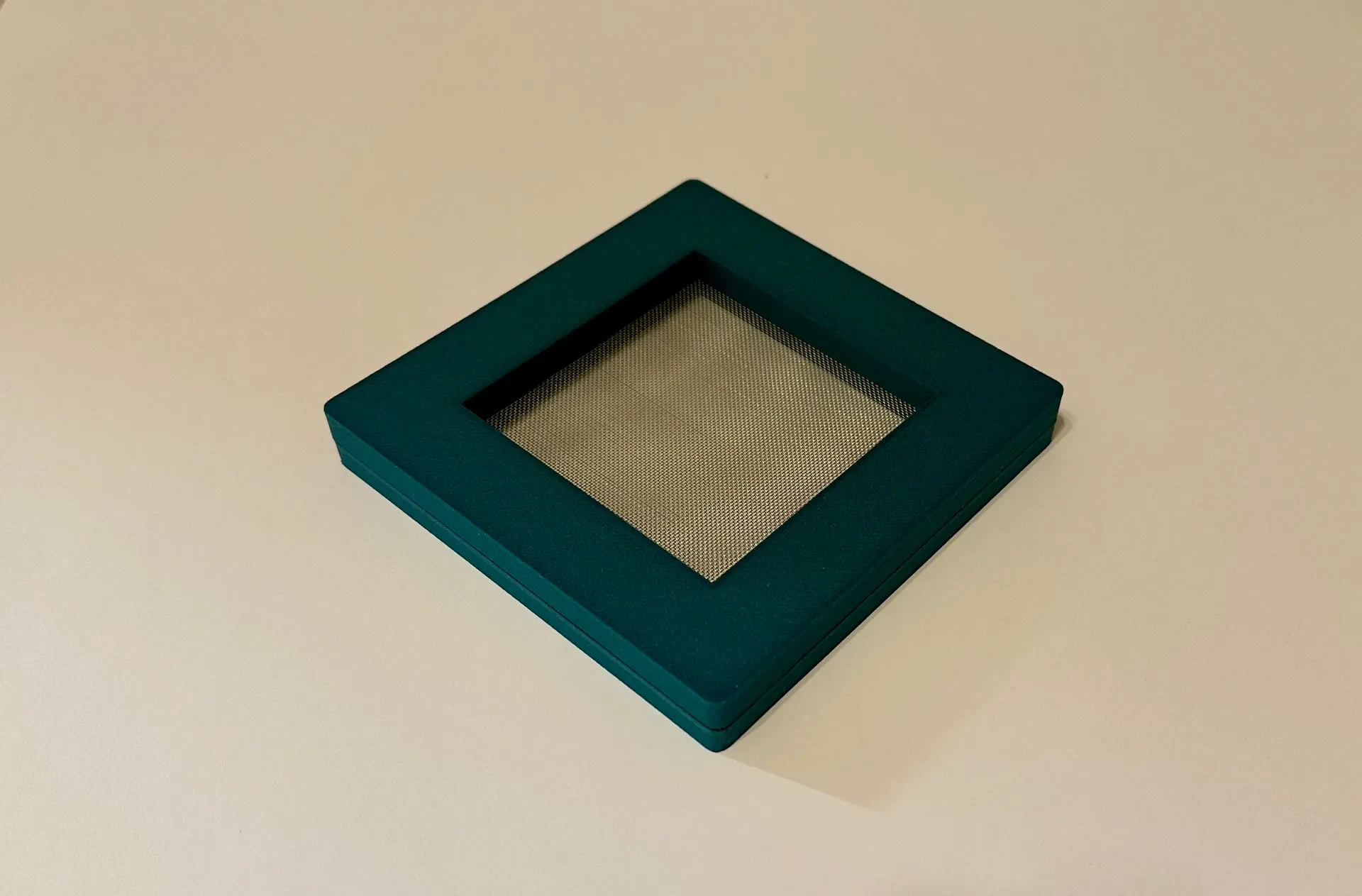

Добро пожаловать во вторую версию моей параметрической бумажной формы и декеля ручной работы!
��осле публикации моей полностью напечатанной на 3D-принтере версии сетки я захотел посмотреть, смогу ли я получить более гладкий лист бумаги, встроив мелкую сетку из нержавеющей стали непосредственно в отпечаток.
После нескольких неудач я наконец нашел метод, который надежно работает для меня, и решил поделиться файлами и советами, которые я использую для успешной печати.

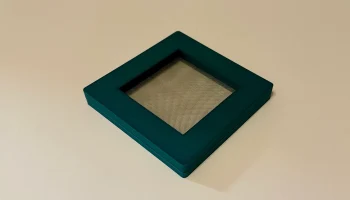

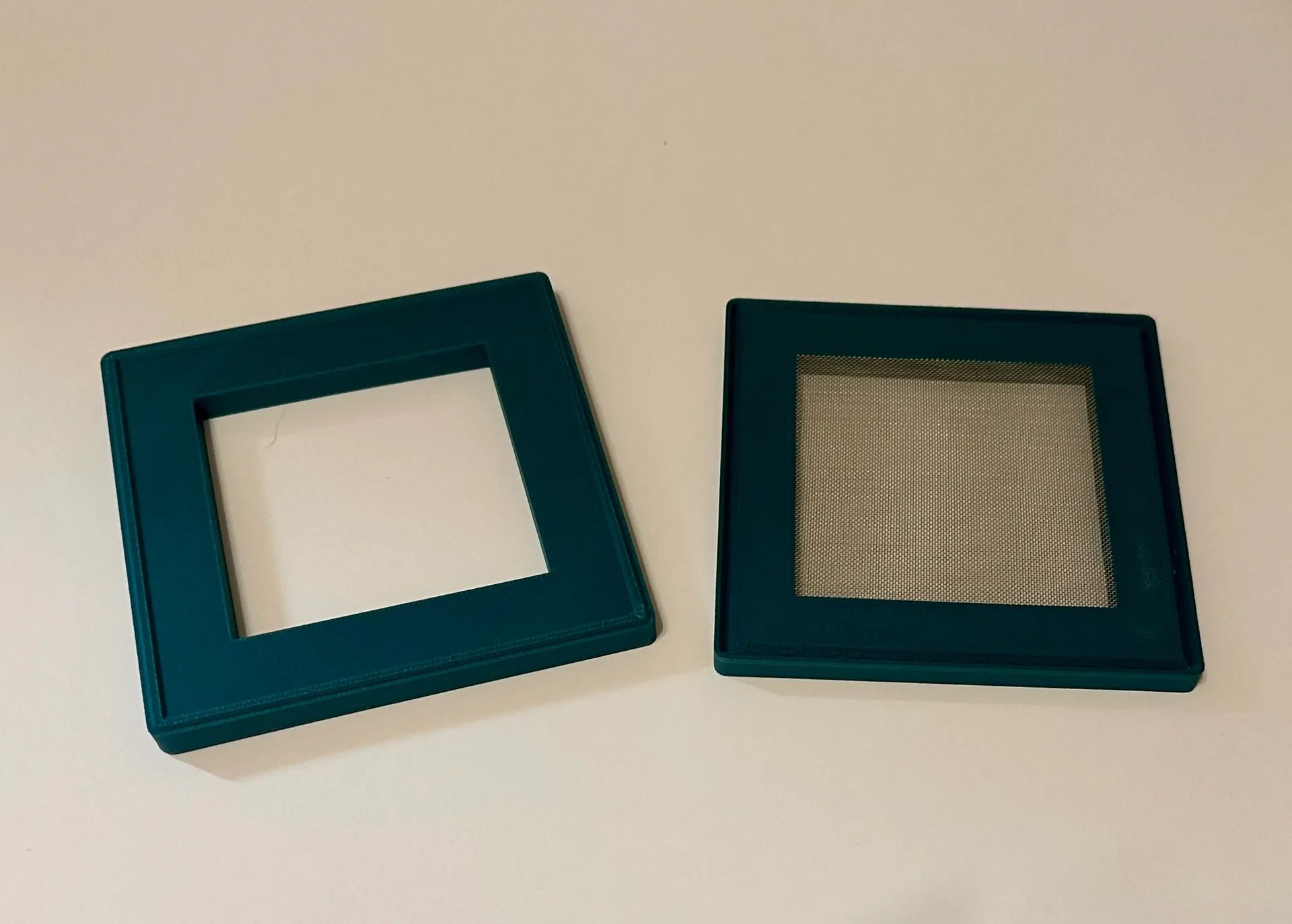

В отличие от версии с напечатанной сеткой, в этой конструкции используется сверхтонкая сетка из нержавеющей стали, обеспечивающая гораздо более тонку�� поверхность, сохраняя при этом все преимущества полностью параметрической конструкции.
В эту загрузку включены:
Открытый пресс-квадрат (размер бумаги 70 × 70 мм)
Открытый пресс-прямоугольник (размер бумаги 70 × 140 мм)
Бумага А6
Бумага А5
Bambu A1 Mini Large Square (размер бумаги 135 × 135 мм)
Bambu A1, большой квадрат (размер бумаги 210 × 210 мм)
Поскольку модель полностью параметрическая, вы можете создать практически любой размер, который вам нравится, хотя я не тестировал модель большего размера, чем A5, поэтому, пожалуйста, дайте мне знать, как у вас получится!
Выбор сетки
Я бы порекомендовал использовать самую тонкую сетку из нержавеющей стали, какую только можно найти. Это не сработает, если сетка не будет действительно хорошей! Чем тоньше сетка, тем легче принтеру встроить ее в рамку.
При вырезании сетки по размеру формы и декеля я использую большие кухонные ножницы и в качестве общего руководства обрезаю сетку примерно на 14-25 мм больше, чем размер готовой бумаги. Я стремлюсь к 20 мм, но он может быть больше, меньше, шаткий и т. д.
Печать
Я рекомендую использовать насадку 0,4 мм.
Во время тестирования на моем Bambu Lab H2D сопло диаметром 0,2 мм забивалось почти сразу при контакте с сеткой. Дважды. Затем я остановился.
Сопло диаметром 0,4 мм мне помогло.
Во время встраивания сетки я также печатаю, используя самую медленную настройку скорости принтера.

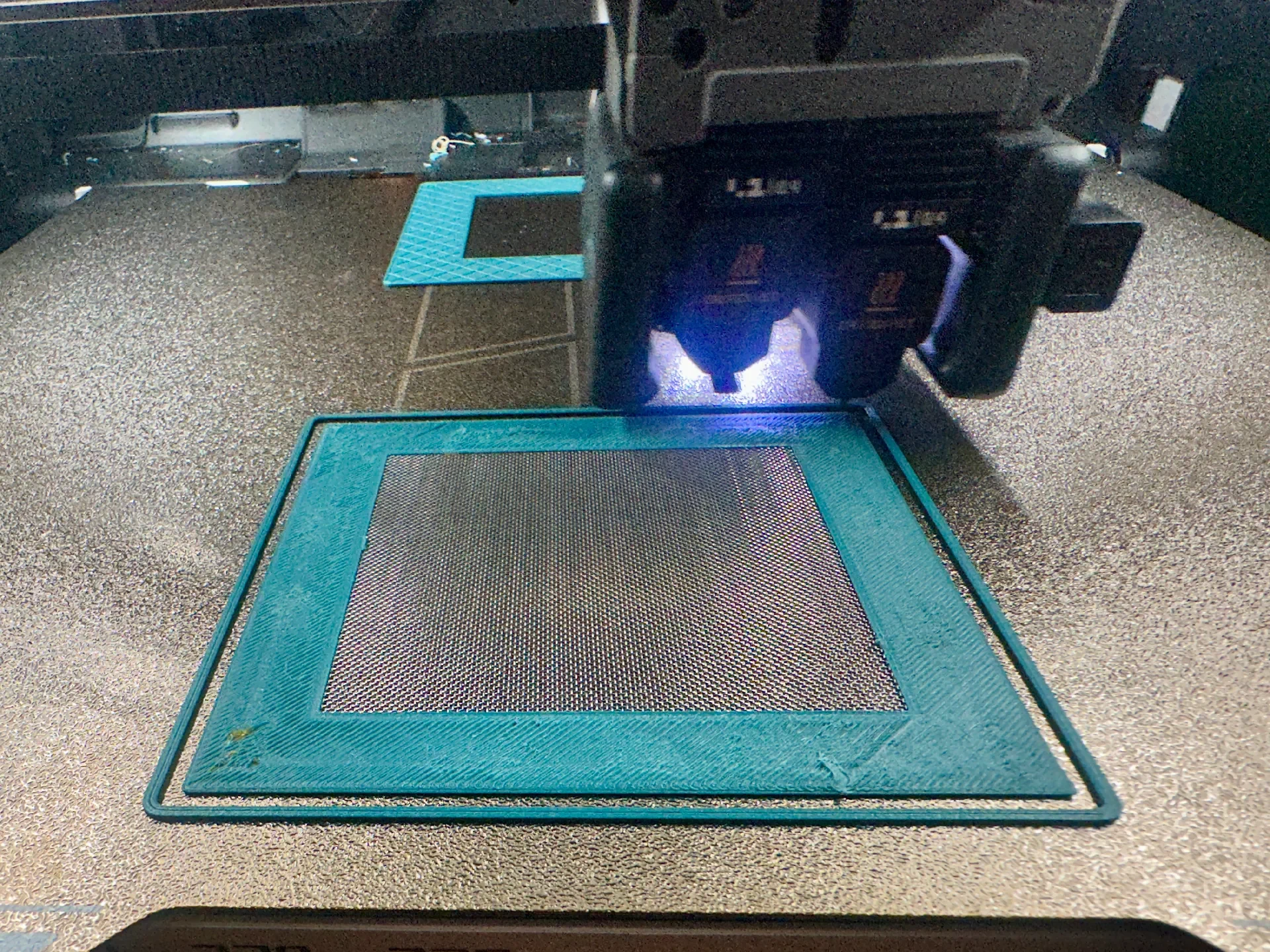

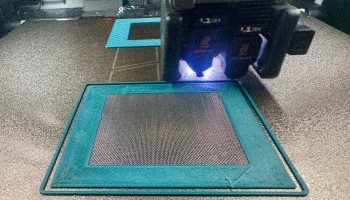

После того как на сетке будет напечатано несколько сплошных слоев, я увеличиваю скорость для остальной части печати.
Как я встраивал сетку — видео теперь в моем Instagram! (Прокрутите вниз, чтобы узнать подробности)
После того, как я попробовал так много методов, теперь это то, что мне помогает.

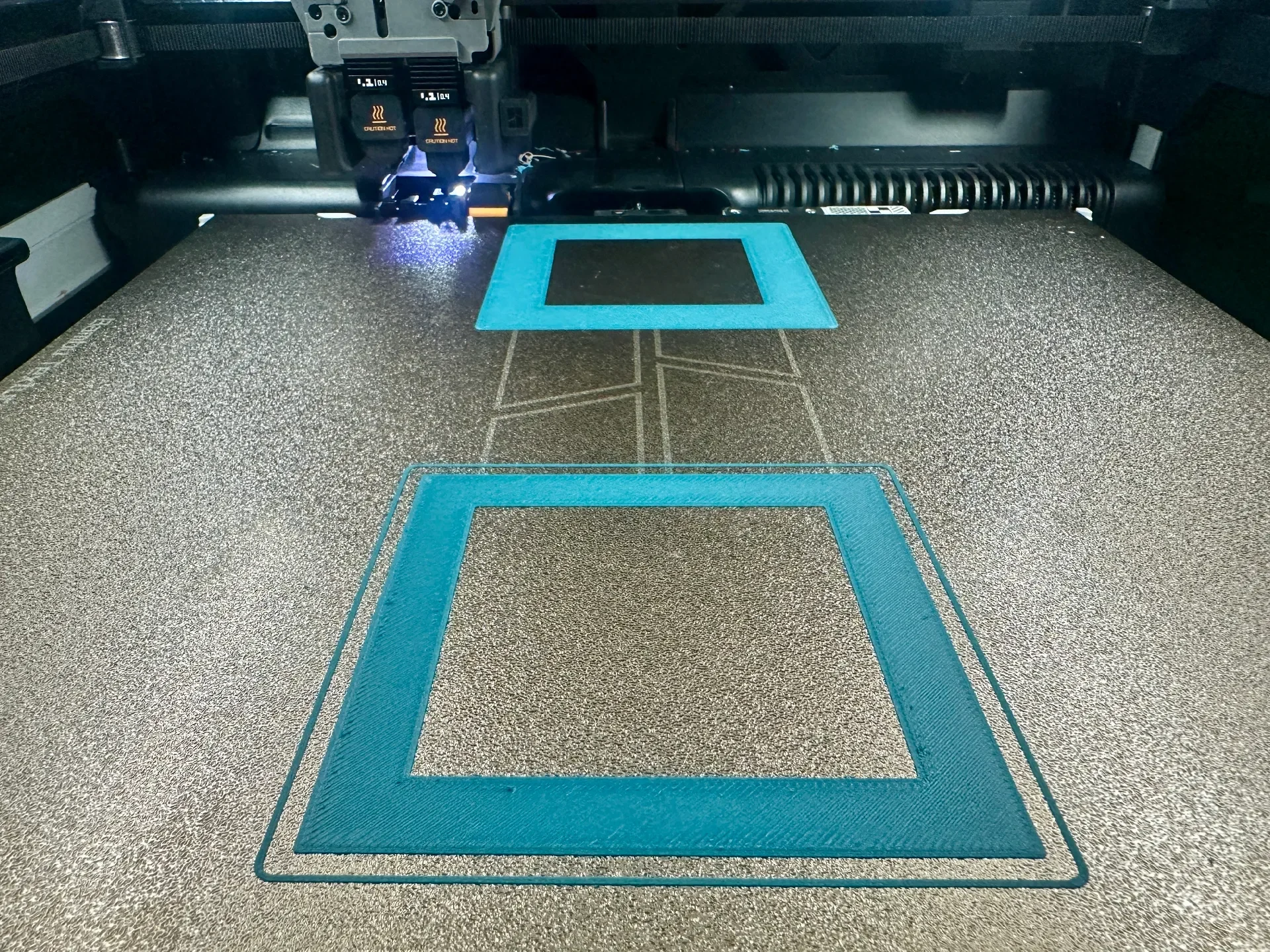

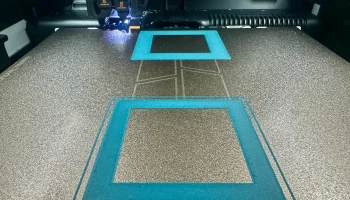

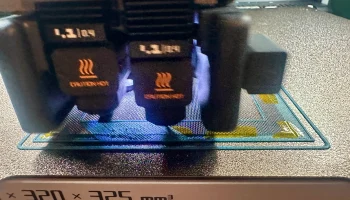

В Bambu Studio, когда я нарезаю файл, я ставлю паузу после двух слоев. Затем я кладу сетку на напечатанные слои формы.

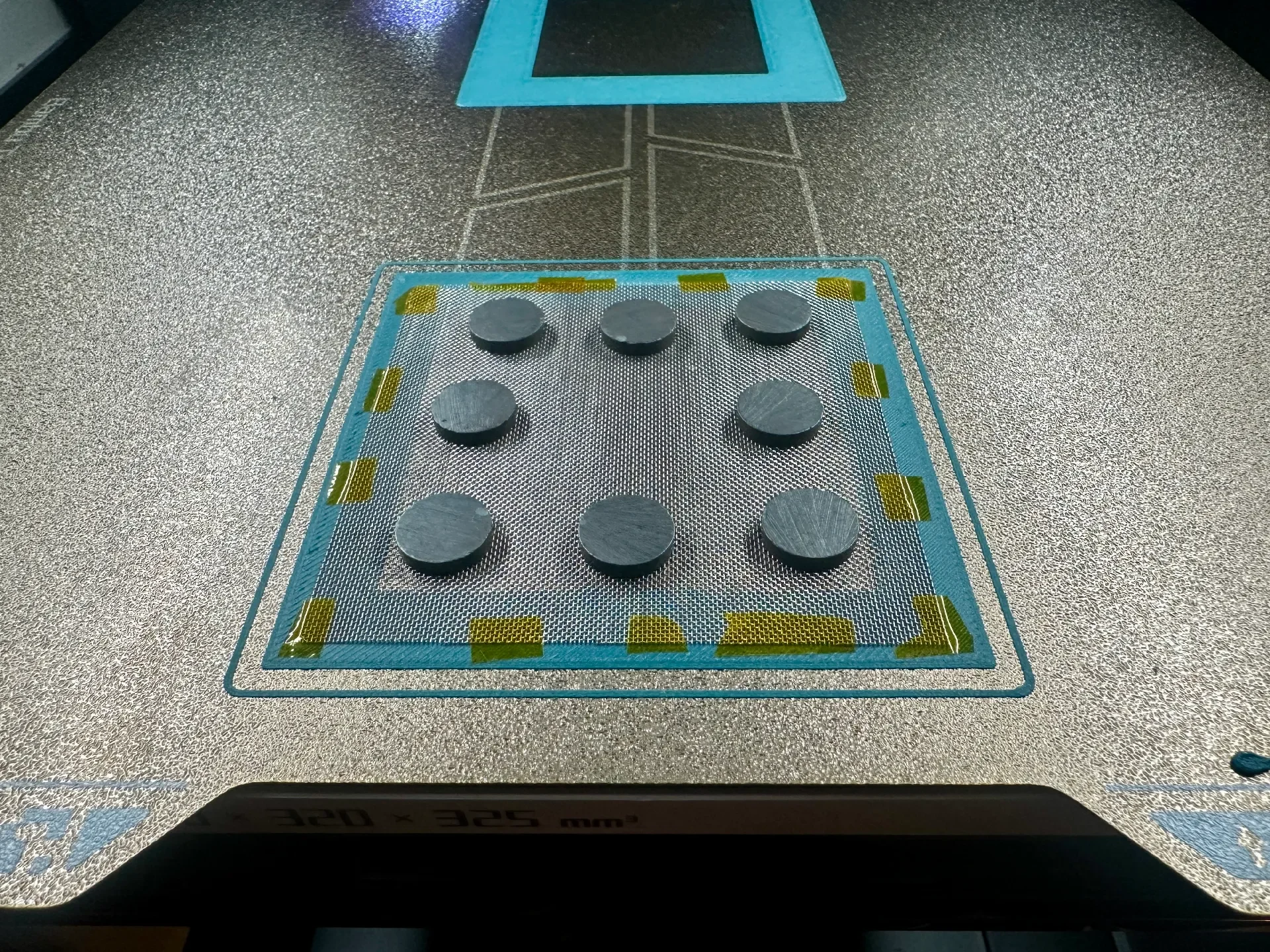

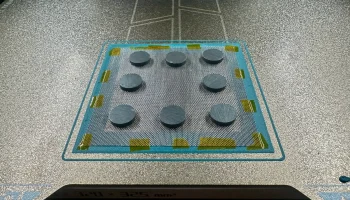

Я использую магниты, чтобы удерживать его ровно и надежно.

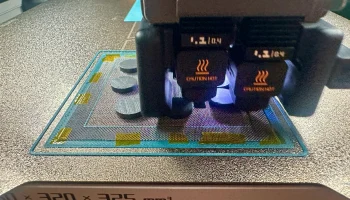

Убедившись в его положении, я закрепляю его небольшими кусочками каптоновой (полиимидной) ленты.
В основном я записываю:
углы
любые свободные провода
любые края, которые поднимаются
затем случайные биты по краю
Добавил фото процесса!

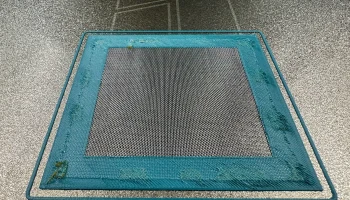

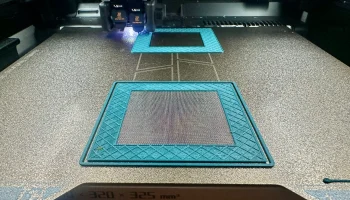

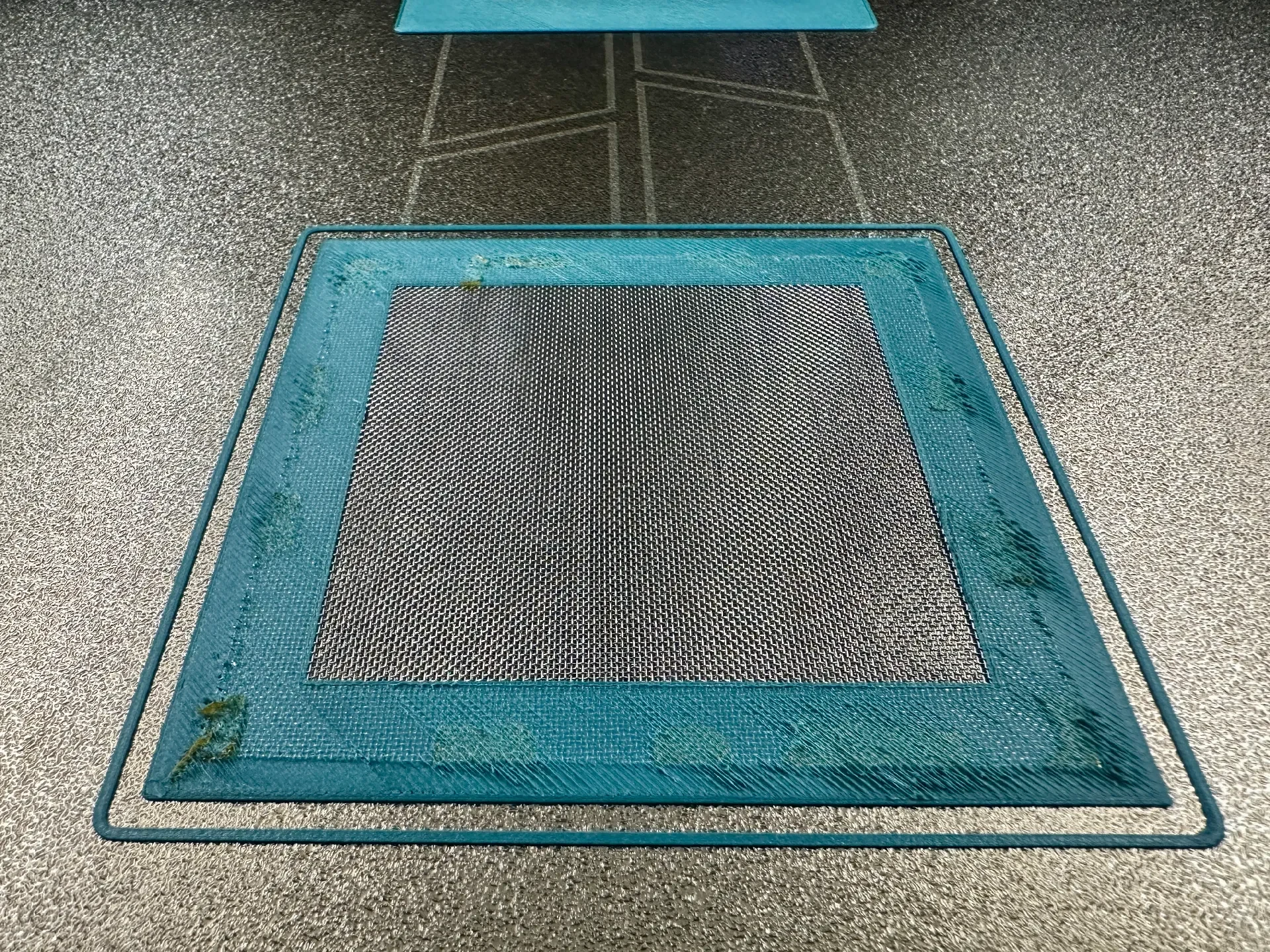

Я стараюсь оставлять небольшие зазоры снаружи, чтобы PLA мог проходить сквозь сетку и надежно фиксировать ее в раме.

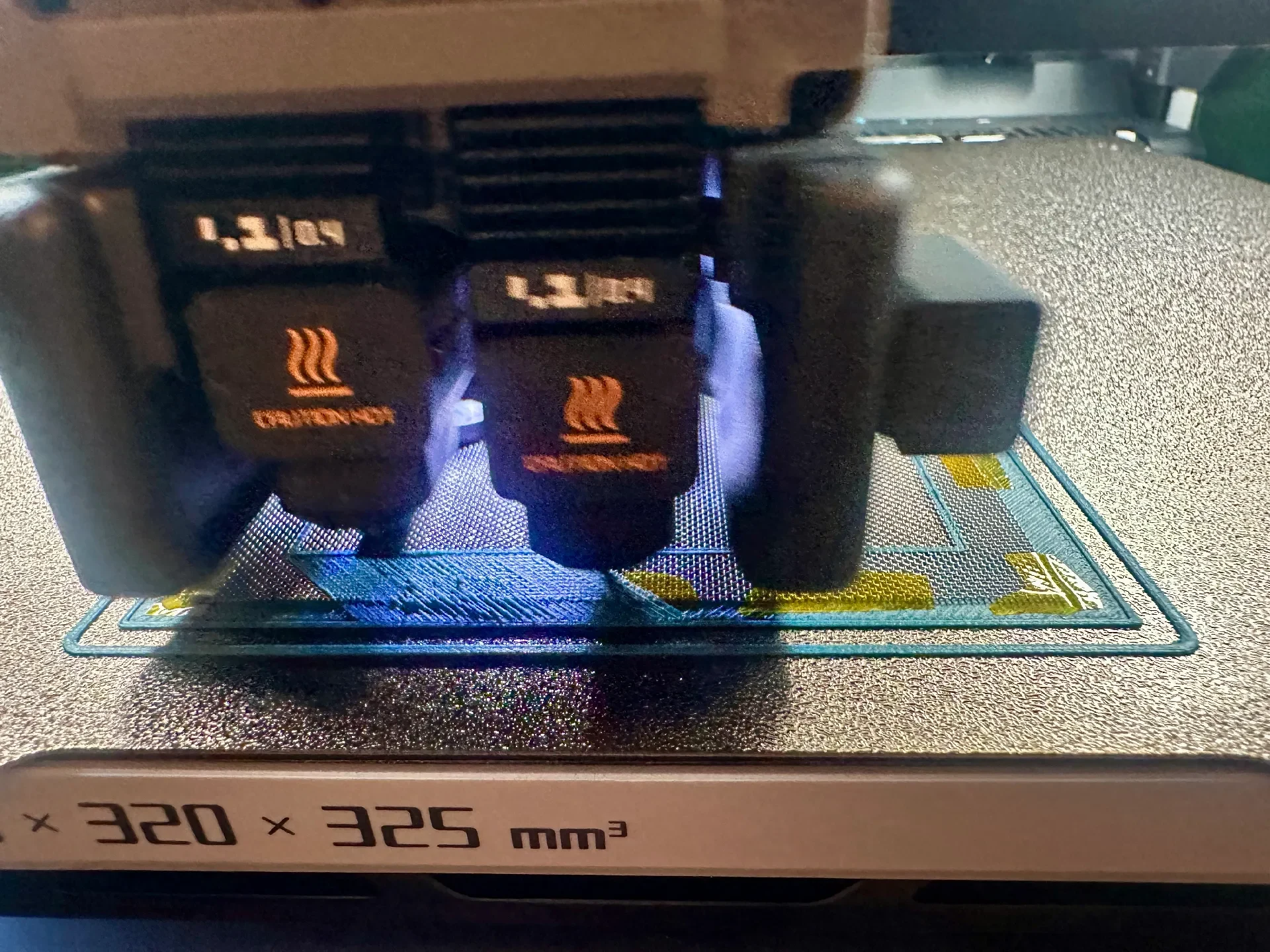

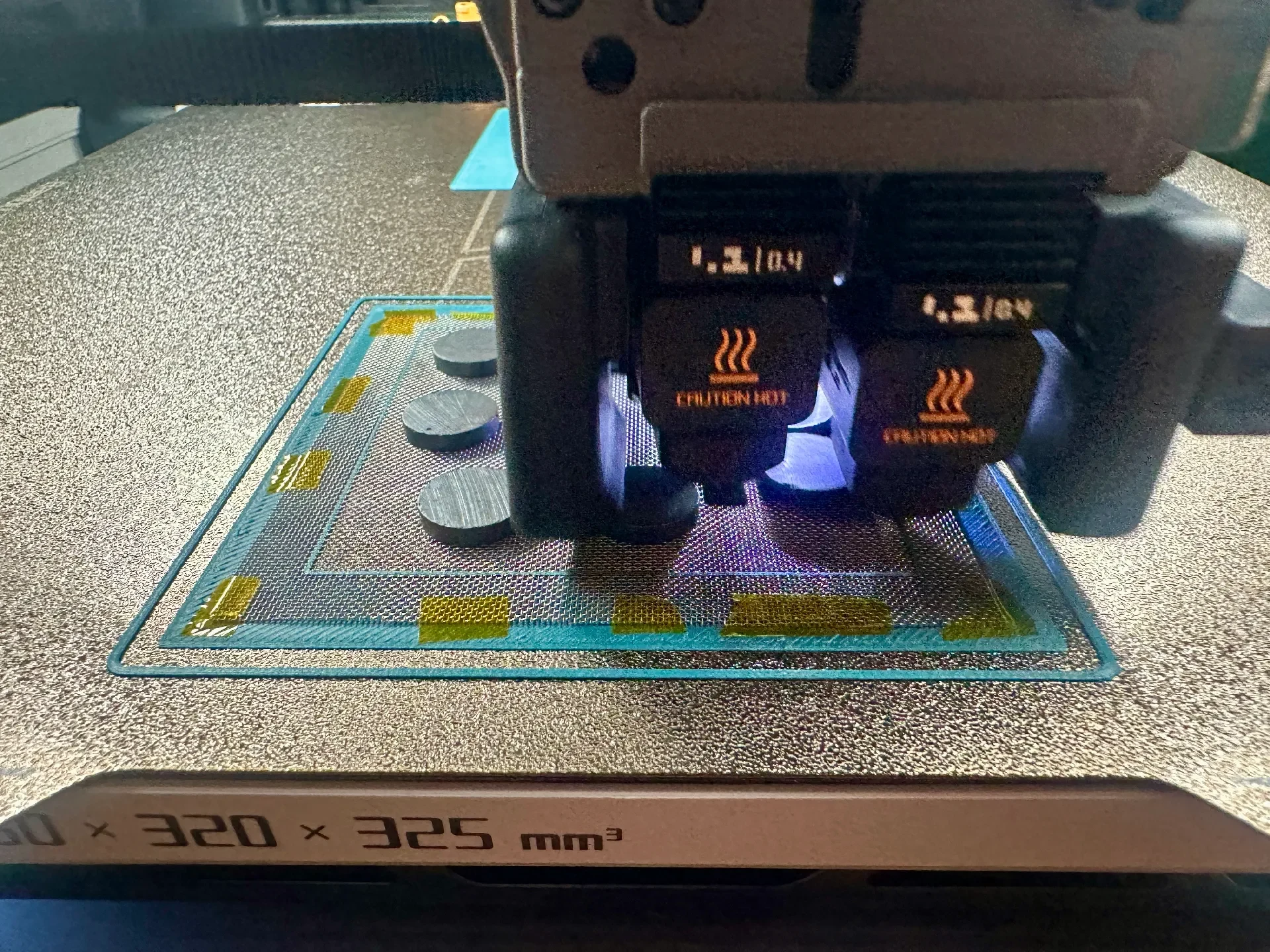

Как только принтер сделает несколько циклов по внутреннему краю, я сразу убираю магниты.
Размещение печати

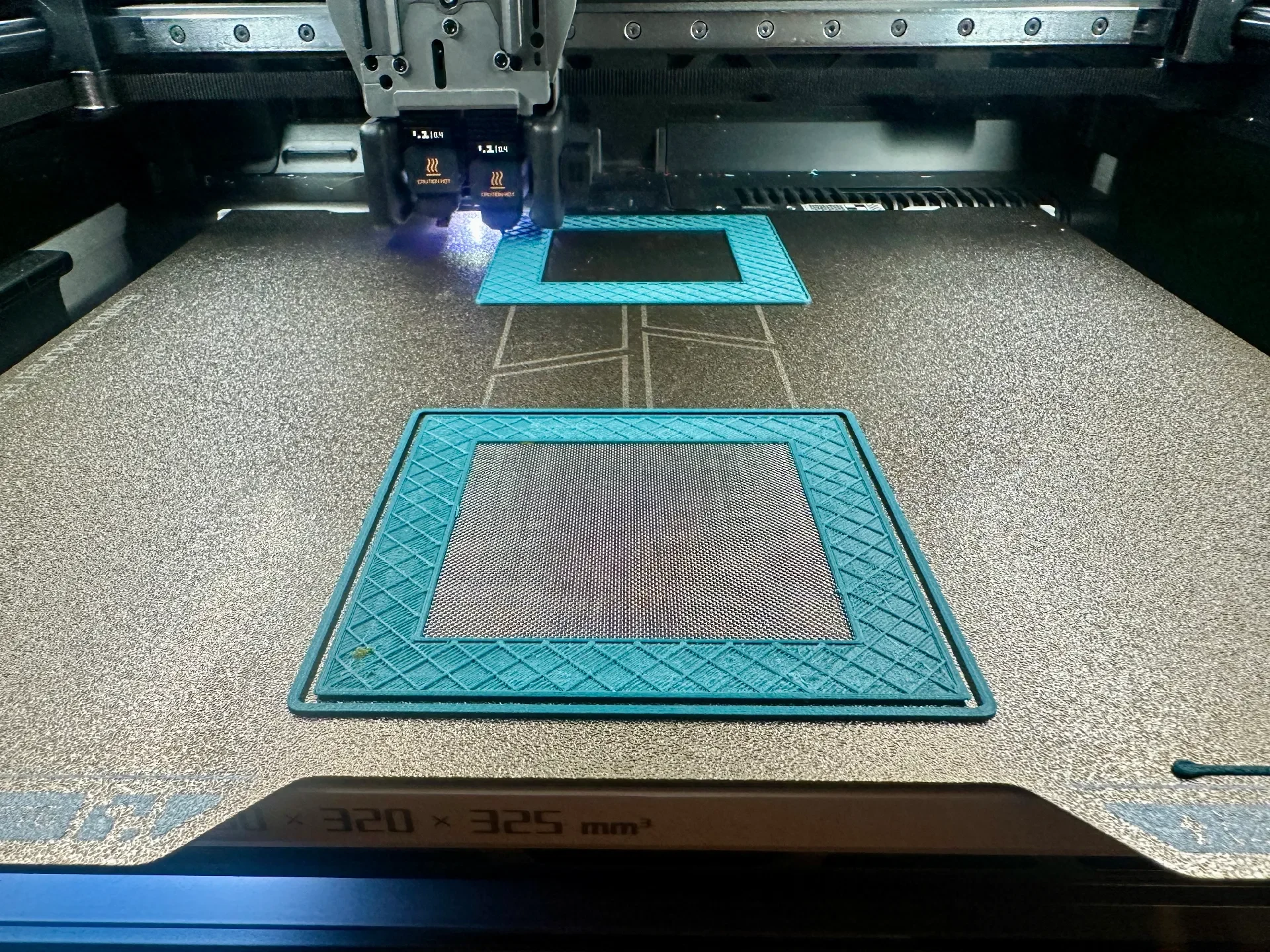

Если вы печатаете одну из форм меньшего размера, я бы рекомендовал разместить ее ближе к пе��едней части рабочего стола.
Это особенно полезно для закрытых принтеров, таких как мой Bambu Lab H2D.
Вы достигнете:
расположить сетку
поместите магниты
наклеить ленту
убрать магниты
Наличие формы спереди значительно упрощает задачу.

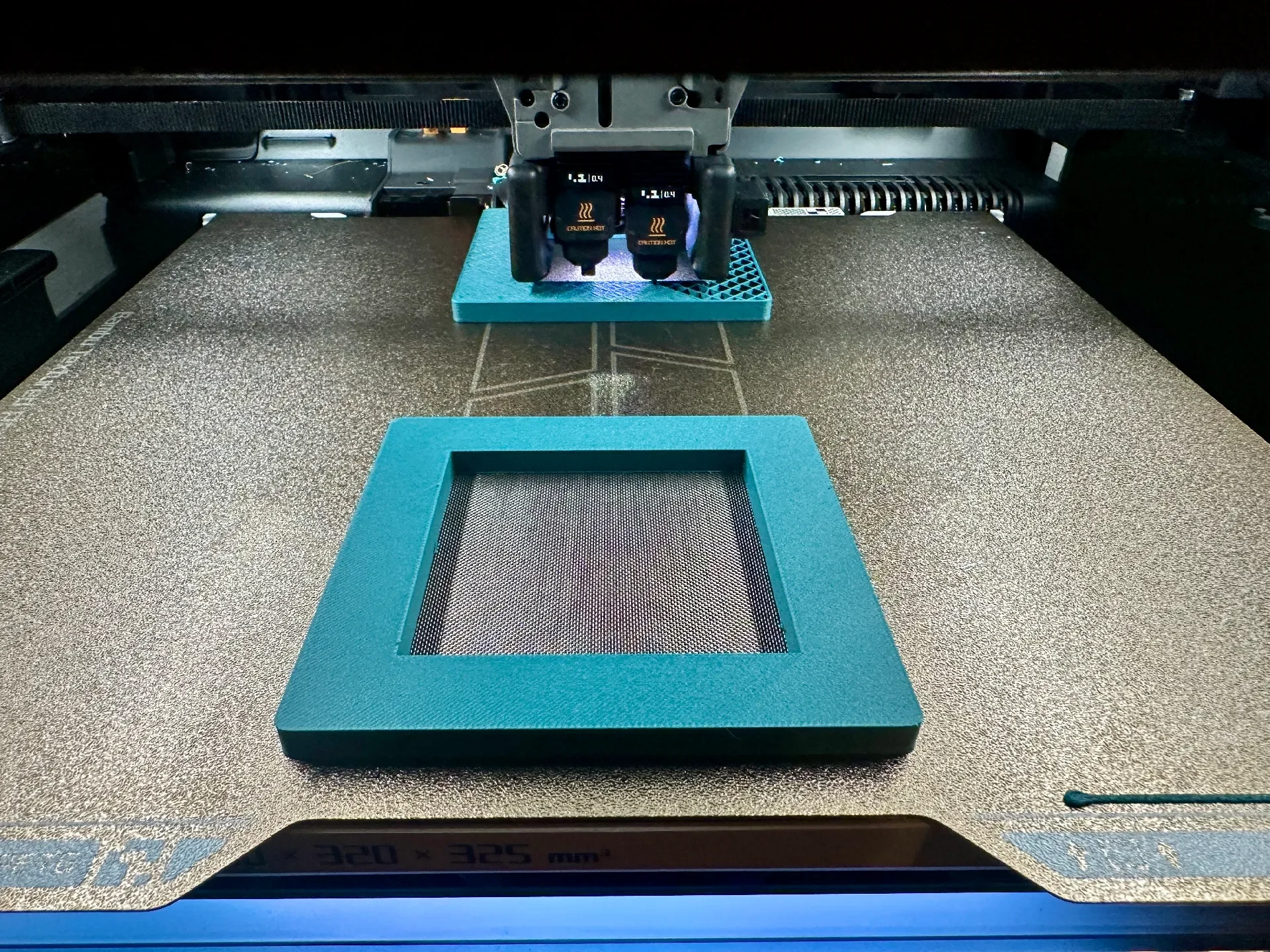

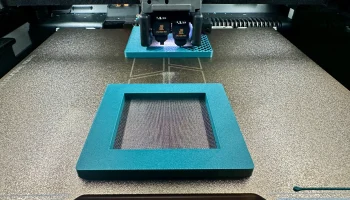

Если вы печатаете декель одновременно, поместите форму спереди, а декель позади нее.
Поверь мне...
Распечатайте форму и декель отдельно
Я также рекомендую распечатать форму и декель отдельно.
Декель — это легкий принт.
Плесень — это то место, где происходит все самое интересное! И, возможно, неудачи...
Если что-то пойдет не так при встраивании сетки, вам нужно будет только перепечатать форму вместо обеих частей.
Ожидайте немного проб и ошибок
Во время разработки у меня было много неудачных отпечатков.
Я порезал руку принтером, когда снимал магниты.
Мне сделали ленточный лифтинг.
У м��ня сетка сдвинулась.
Я приостановил бесчисленное количество отпечатков.
у меня определенно был
