Вставка вентиляционного экрана чердака со сменной сеткой

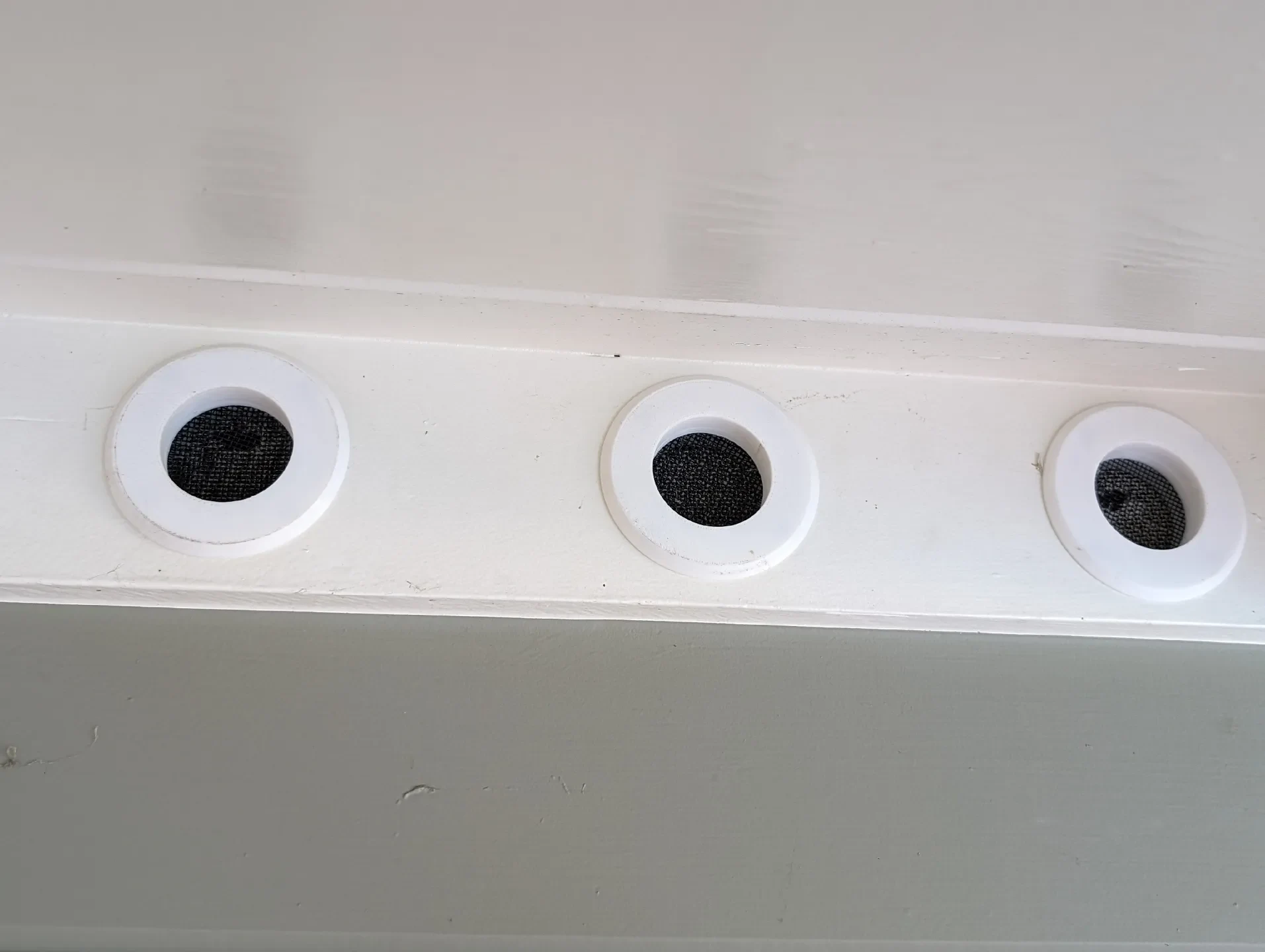

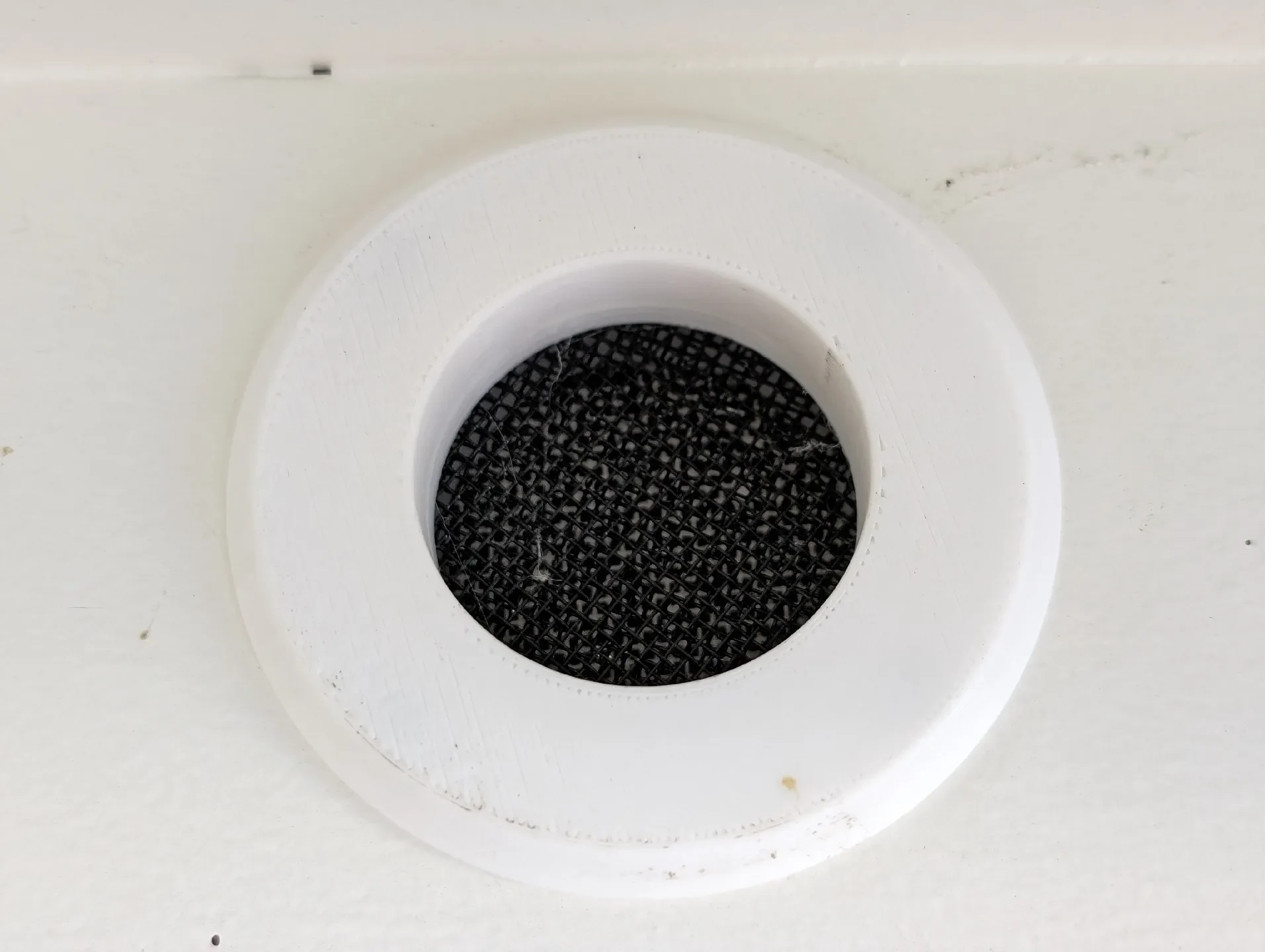

Я разработал эту деталь, поскольку существующая система заключалась в том, чтобы положить сетчатый лист за деревянной доской с прорезанными в ней отверстиями. К сожалению, некоторые экраны были повреждены. Я спроектировал эту деталь так, чтобы она входила в отверстия и позволяла легко заменить сетчатый экран.
Я рекомендую печатать из PETG, он лучше подходит для использования на открытом воздухе и тверже, чем PLA. Кроме того, поскольку деталь имеет резьбу, предпочтительна высота слоя 0,15 мм из-за выступов.
Текущие размеры настенной вставки: диаметр 53 мм, глубина 20 мм.
Я купил несколько листов сетки и с помощью ножниц вырезал круглую сетку. ок. Диаметр 50 мм.

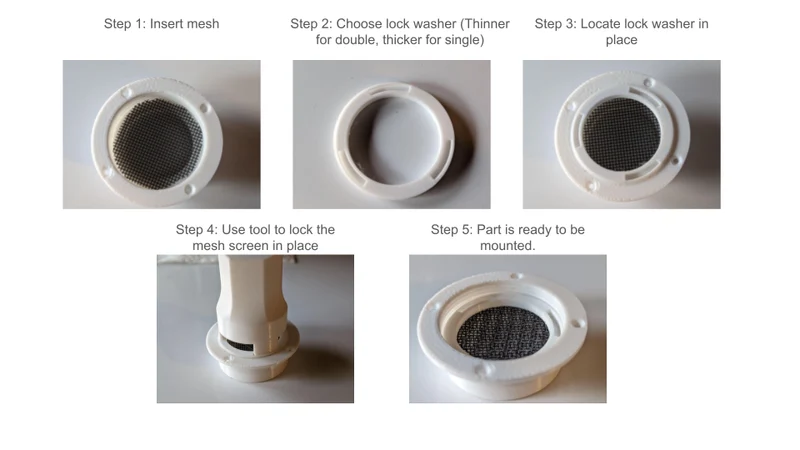

Имеются две стопорные шайбы, которые позволяют установить один сетчатый экран или сложить его вдвое.
Я купил несколько листов сетки и с помощью ножниц вырезал круглую сетку. ок. Диаметр 50 мм.
Если у вас наклонная крыша, возможно, лучше установить ее под углом 45 градусов от оси, чтобы можно было вставить сверло. Я также рекомендую предварительно просверлить отверстия для установки винтов.
Верхняя крышка прикручивается последней, чтобы скрыть отверстия для винтов и улучшить эстетику.
Я также рекомендую нанести на резьбу немного смазки для облегчения установки.
