Салазки вентилятора Smart Vent / Ускоритель регистрации ...

Сценарий использования

У меня есть чулан между двумя комнатами, в котором установлен мини-сплит-тепловой насос и 4 умных вентиляционных отверстия — по одному возле потолка и пола в каждой комнате для распределения теплого/холодного воздуха. Сами вентиляционные отверстия мало что делают для пропуска воздуха, поэтому мне нужно было решение, включающее вентиляторы, которые можно было бы легко менять в зависимости от сезона (поднимается теплый воздух и еще много чего), где вентиляторы автоматически включались бы/выключались, если бы вентиляционные отверстия были открыты/закрыты.

Ни один из протестированных мной образцов вентиляторов от Digikey не был двусторонним, поэтому мне пришлось разработать конструкцию, в которой вентиляторы можно было бы физически поворачивать.

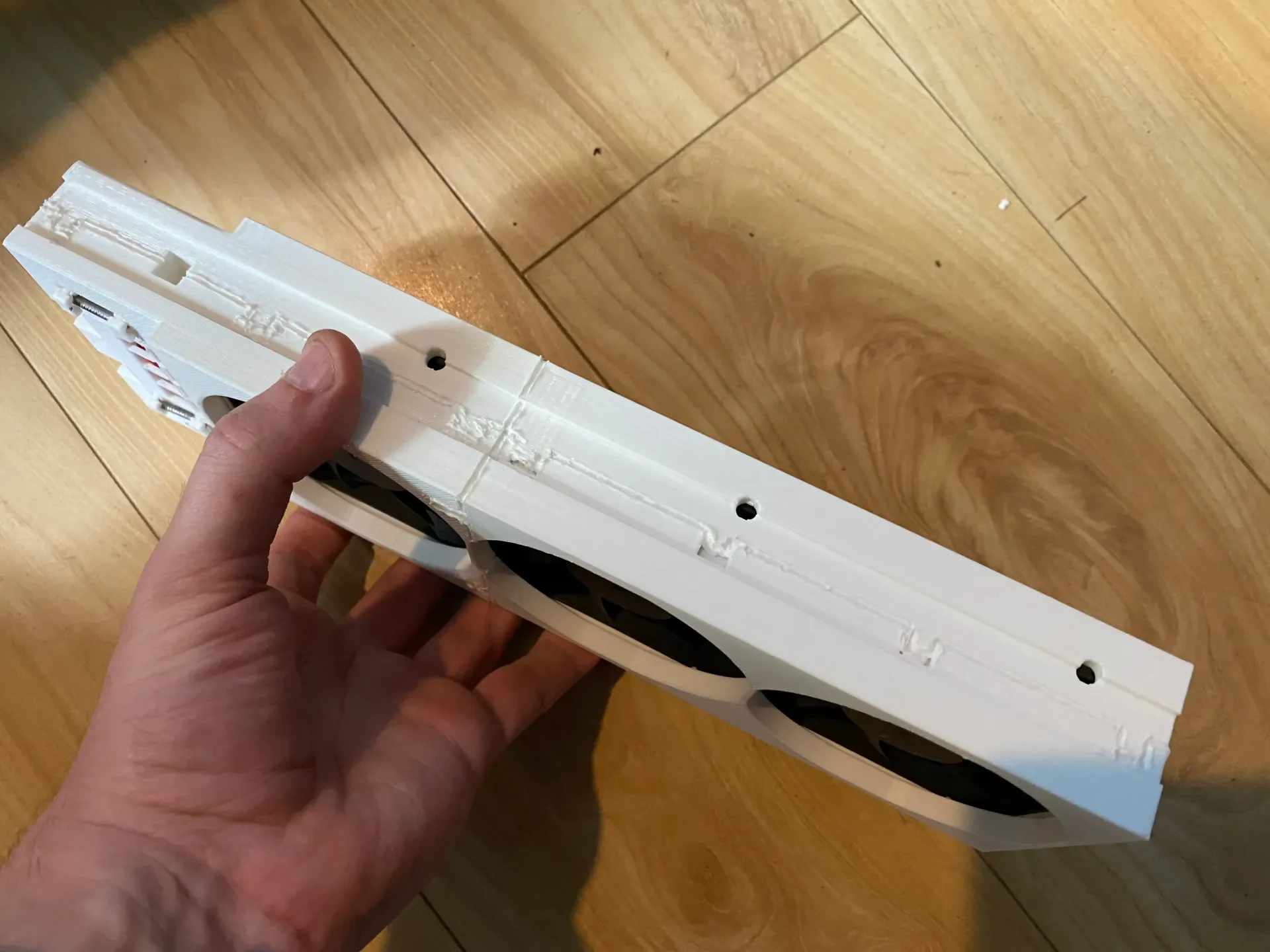

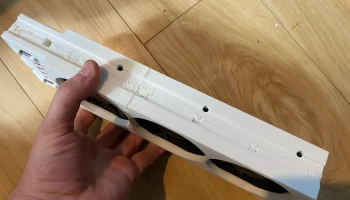

Эта конструкция объединяет несколько вентиляторов в одну раму (салазки), которая крепится к «вентиляционному креплению». Вентиляционное крепление имеет направляющие, которые позволяют прокладывать силовые кабели, не мешая им, и помогают выровнять контакты между вентиляционным отверстием и салазками. Таким образом, салазки можно легко снять и переориентировать.

Я использовал четыре из них в течение прошлого года или около того, и у меня не было никаких сбоев или проблем с надежностью. Поначалу были проблемы из-за плохо согнутых контактных зажимов на вентиляционных креплениях, а также из-за плохого расположения магнитов/герконов, но через пару дней с ними разобрались.

Примечание

Оригинальные файлы в Onshape: cad.onshape.com/documents/f6068ee2ed83c3c456cfc910/w/bde2fd8ffe8e3a81a9 3fe971/e/62f670e7a891711b4d643dde?renderMode=0&uiState=626d9b05c8b539711c985bf5

Компания Keen, похоже, прекратила свою деятельность (или близка к этому), поэтому вам, вероятно, придется внести свои собственные изменения в модель, чтобы она работала для вашего вентиляционного отверстия. Проект Onshape сложен, но в нем много меток + изменяемые переменные конфигурации, поэтому, хотя это, вероятно, будет хлопотно, это вполне осуществимо. Если у вас возникли проблемы, не стесняйтесь оставить комментарий и запросить модифицированную версию с новыми размерами.

(Этот проект считается «бета-версией», т.е. он работает достаточно хорошо, и я смог напечатать и собрать работающий конечный продукт. Допуски можно улучшить, можно добавить изменения в качестве жизни, но я потратил на это несколько месяцев и хочу закончить. Детали с защелкой, вероятно, не подойдут совсем правильно, а такие вещи, как контакты на вентиляционном креплении, вероятно, излишне сложны. Но это работает! Для меня это достаточно хорошо.)

Обзор

Это набор моделей для сборки салазок вентилятора для создания воздушного потока за умной вентиляционной системой без каких-либо воздуховодов. Основные салазки вентилятора можно использовать с любым интеллектуальным вентиляционным отверстием, но модель Keen Vent Attachment предназначена только для Keen Vent 12x4.

Видео-демонстрация: youtu.be/Zpynj1eS8lM

Основные особенности:

Вентиляторы могут включаться/выключаться автоматически при открытии/закрытии вентиляционного отверстия.
Для крепления салазок вентилятора к вентиляционному отверстию не требуется проводка.
Поток воздуха можно изменить, просто отсоединив салазки от вентиляционного крепления, перевернув салазки и вставив снова.
Демпферы из ТПУ для снижения шума

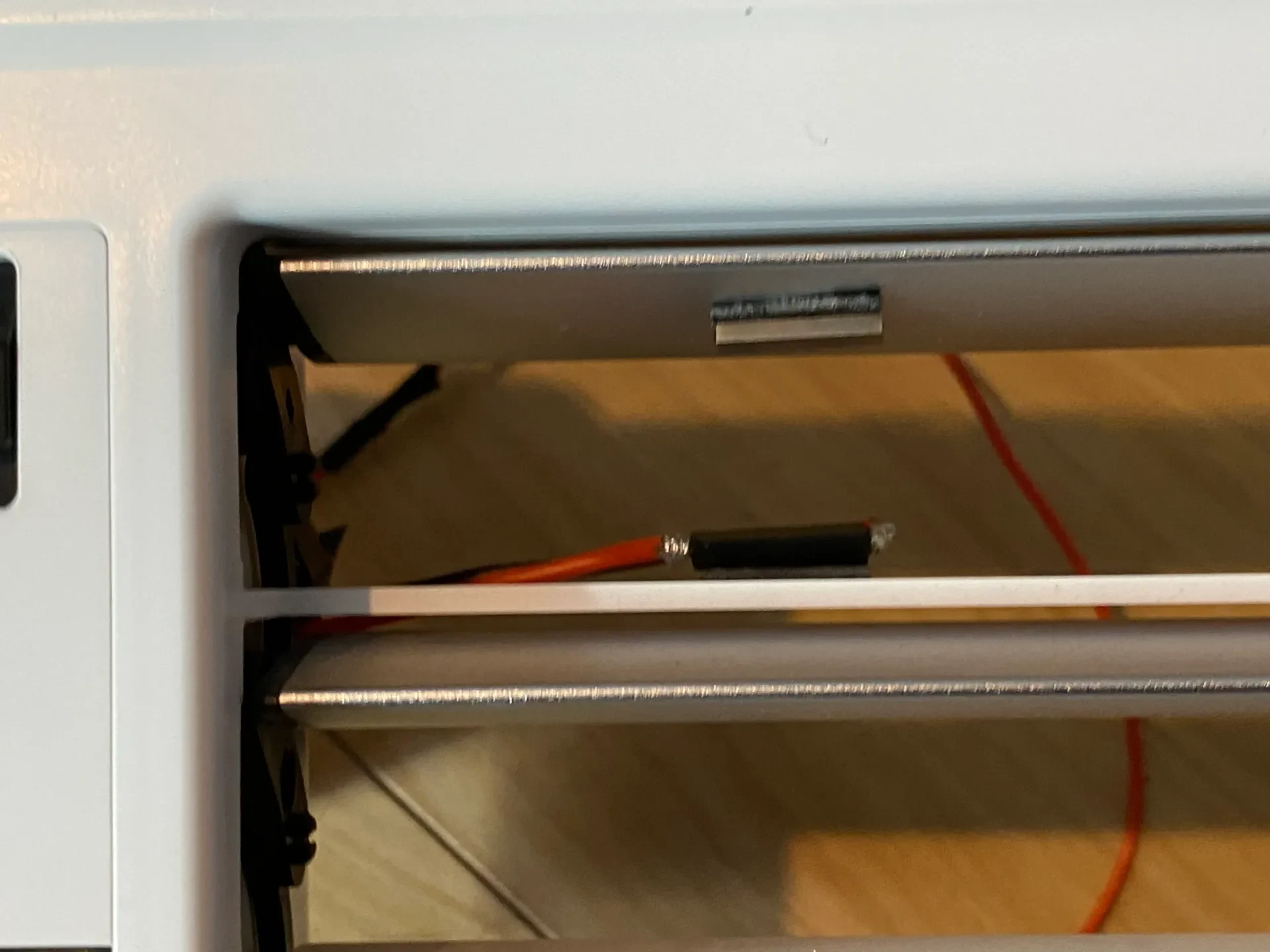

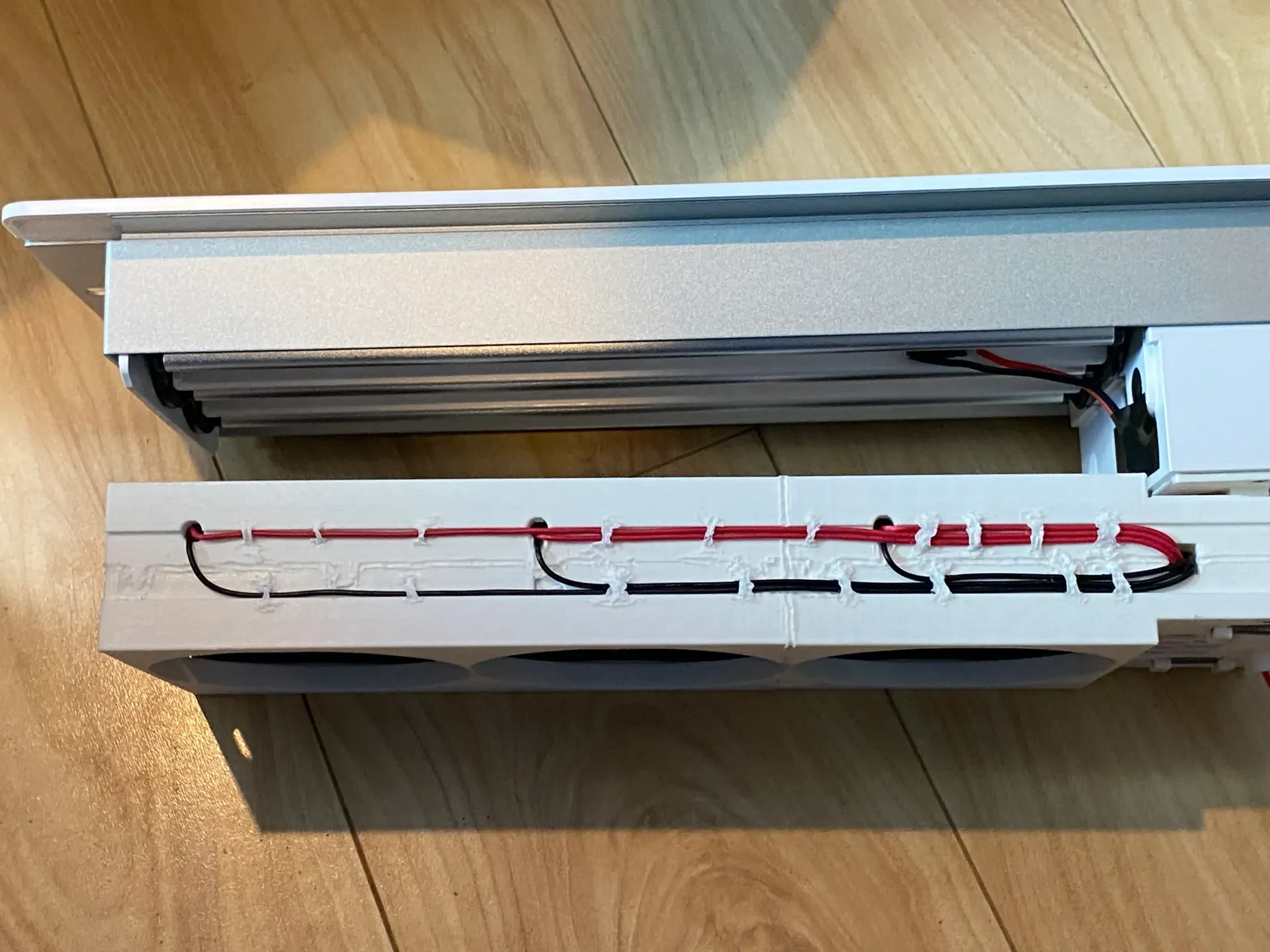

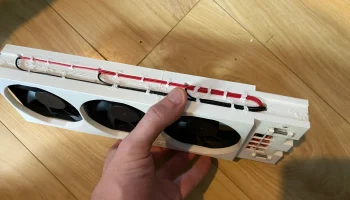

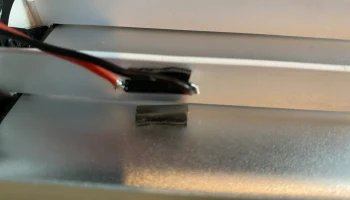

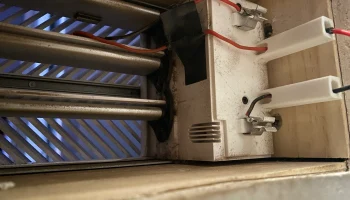

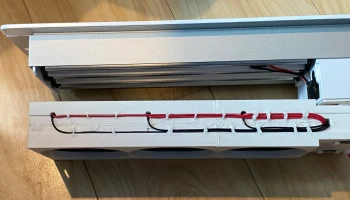

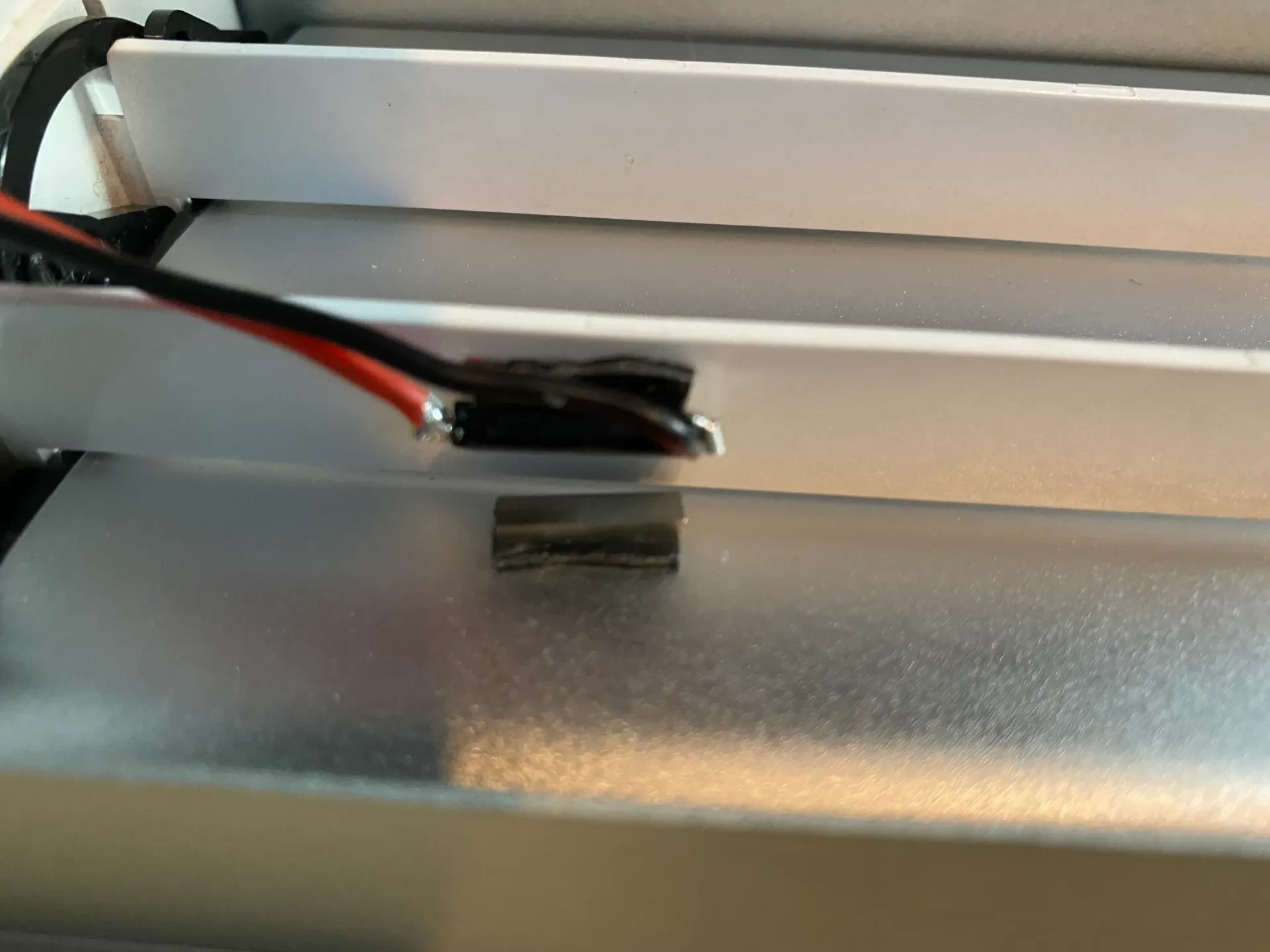

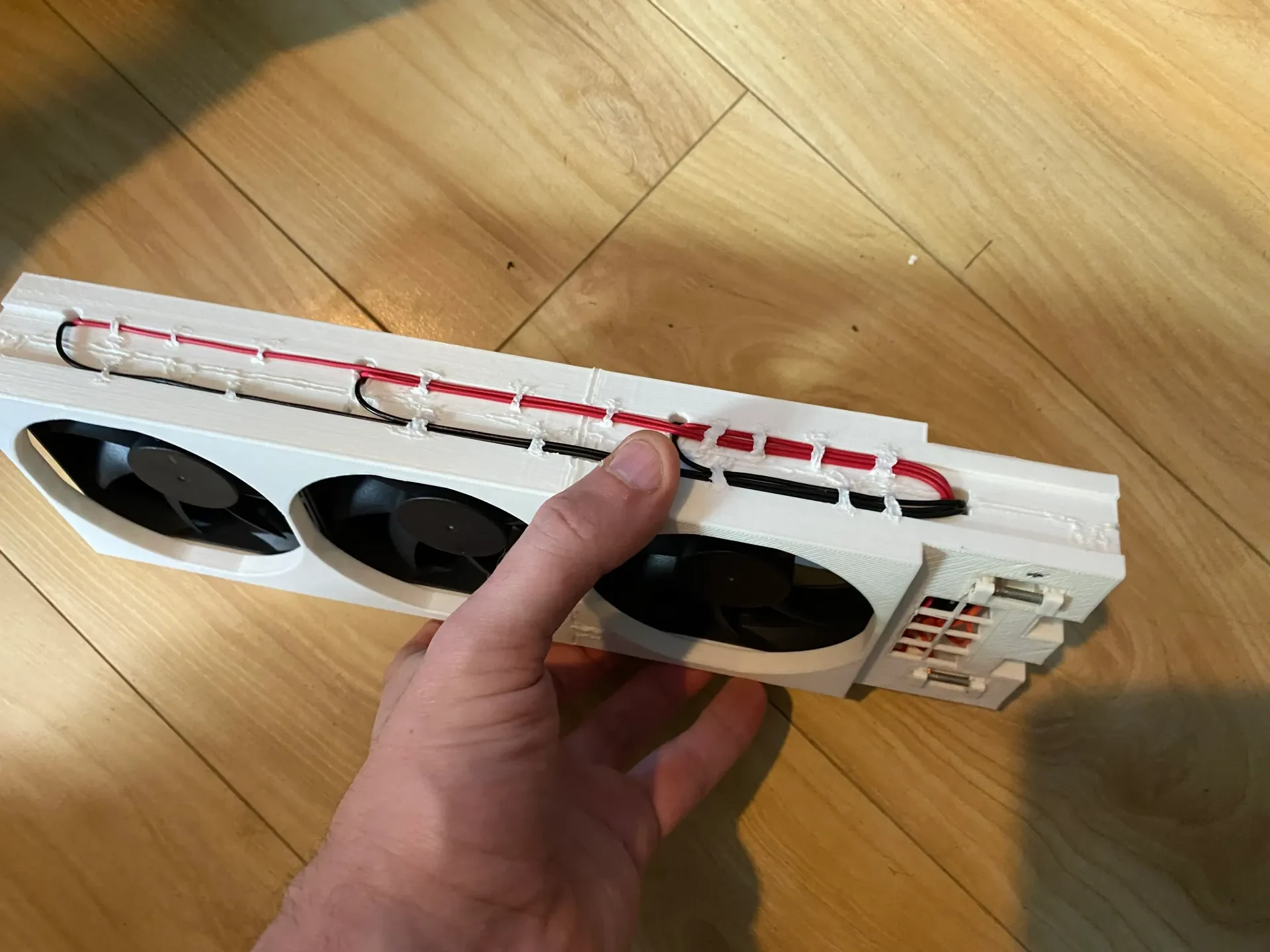

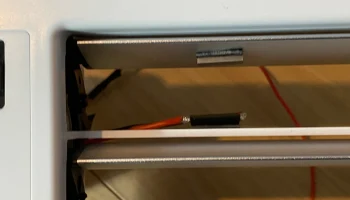

Автоматическое включение/выключение осуществляется с помощью геркона, прикрепленного к вентиляционному отверстию, и магнита, прикрепленного к ребрам для переключения переключателя. Он подключен к «вентиляционному приспособлению», которое имеет контактные точки для подачи питания на вентиляторы и направляющие для прокладки силовых кабелей без зацепления за салазки вентилятора (которые также служат направляющими для выравнивания салазок с насадкой).

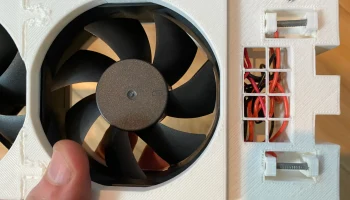

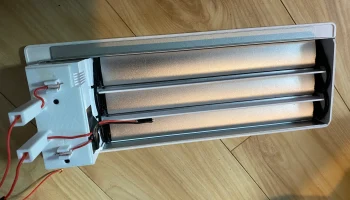

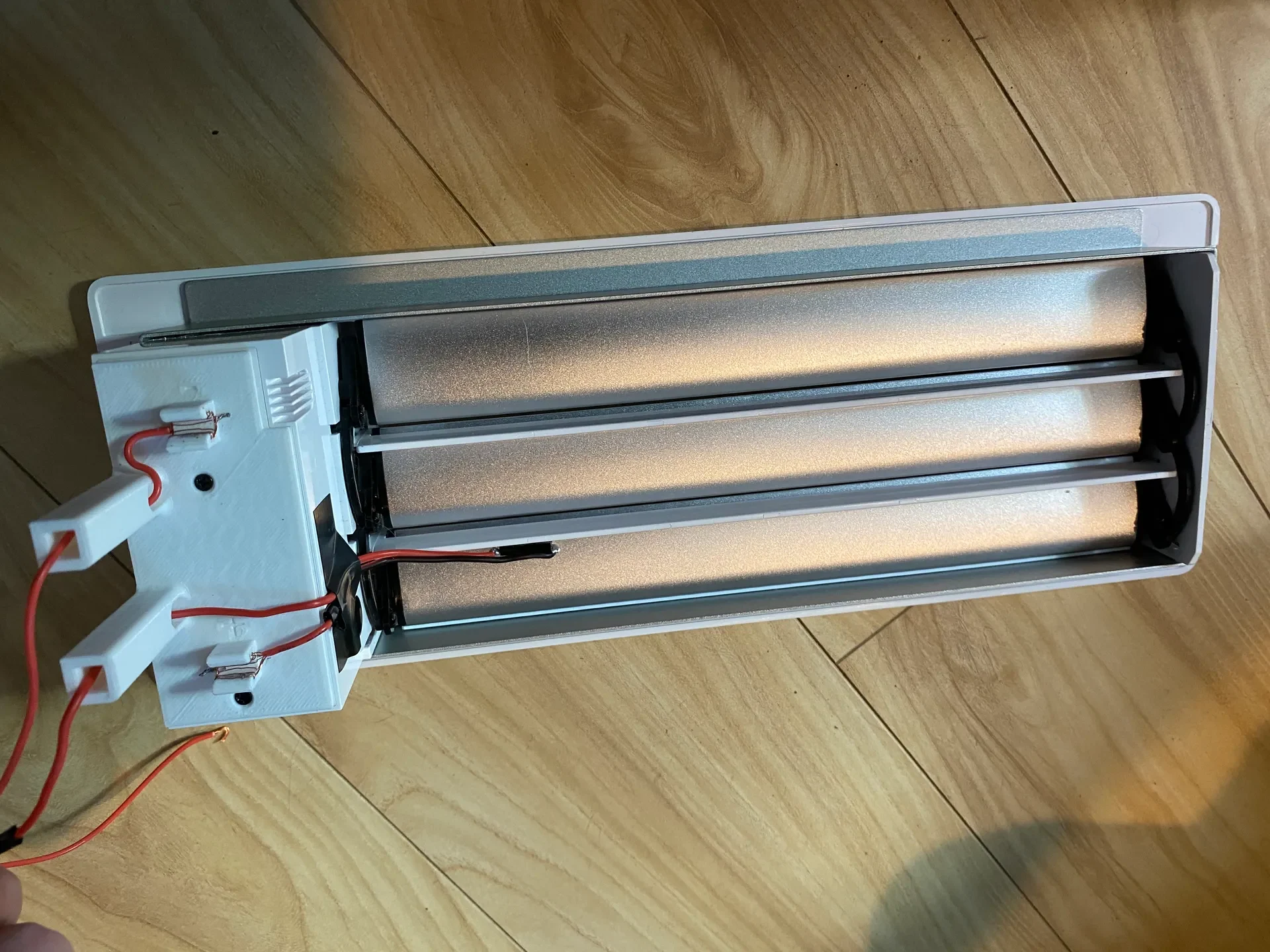

В насадке Keen Vent имеются отверстия, позволяющие выкрутить винты вентиляционного отверстия, установить насадку и снова вставить винты для ее надежной фиксации. В точках контакта насадки имеется плоский зажим для крепления металлического контактного зажима.

Список запчастей

Необходимые детали для салазок вентилятора:

1x активный и неактивный спереди + сзади
8 верхних зажимов для удилищ

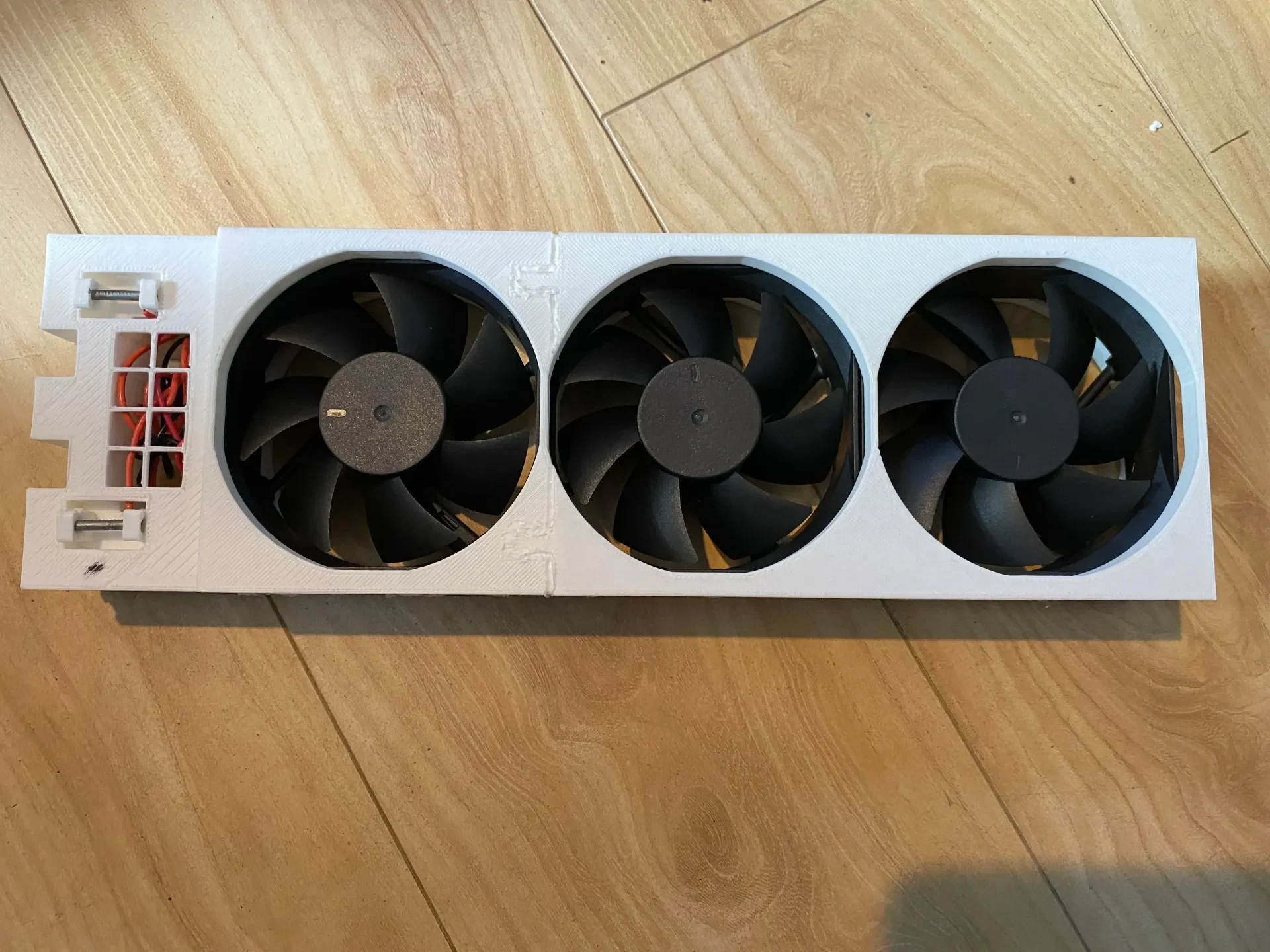

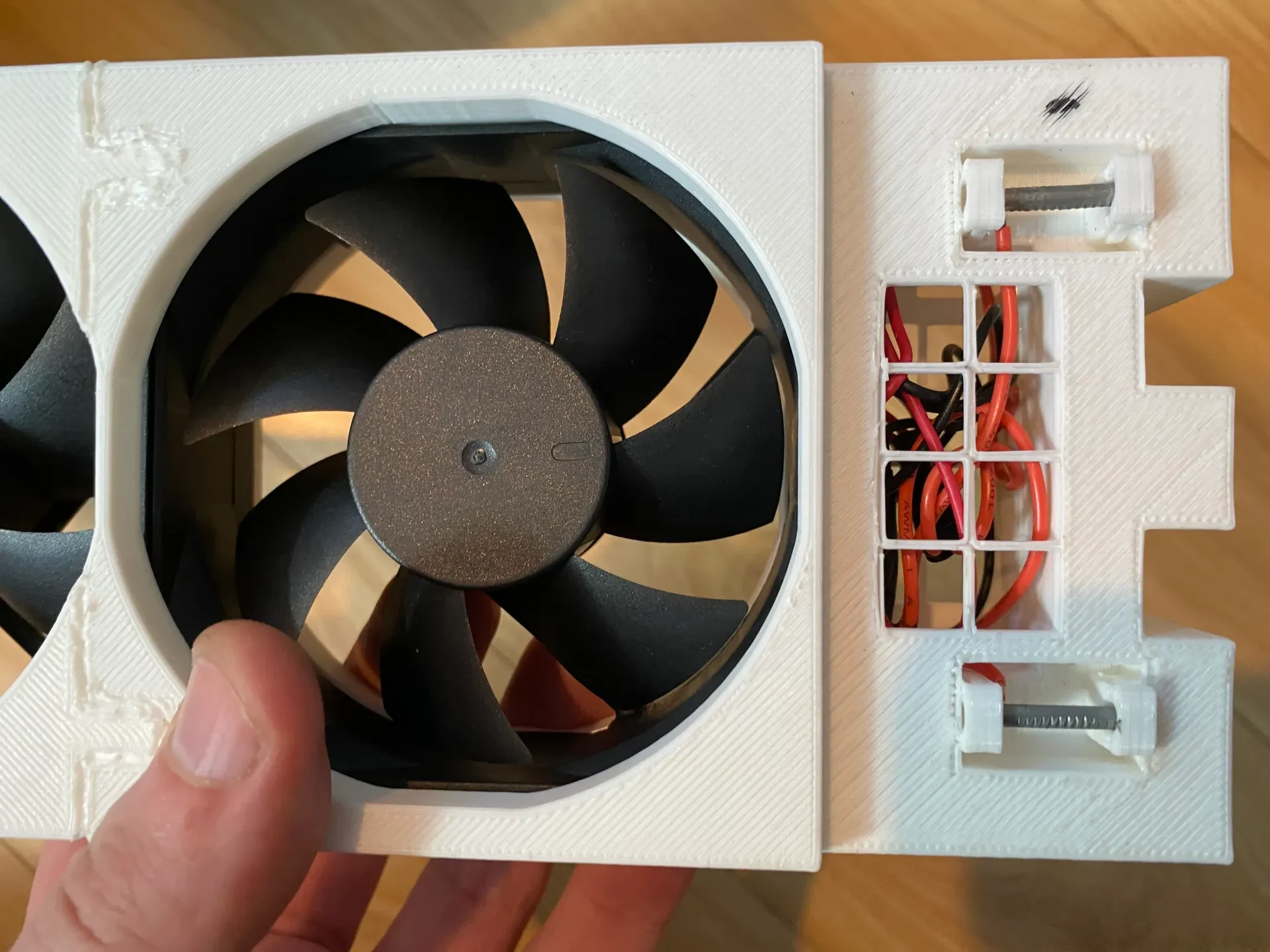

3 вентилятора 80 мм на салазках вентилятора
4 алюминиевых стержня диаметром 2,5 мм на вентиляционное отверстие, длиной 15-18 мм (я использовал разрезанные пополам заклепки) (для контактов на самих салазках)
Внешний источник питания для питания вентиляторов (в моем случае 24 В).
Ручка для 3D-принтера для «сварки» разных деталей вместе.

Дополнительные детали для салазок вентилятора:
