Регистр вентиляционных отверстий из SVG

SVG в генератор регистров вентиляционных отверстий

Превратите любой декоративный рисунок SVG в индивидуальный регистр вентиляционного отверстия для 3D-печати с регулируемыми границами и монтажом.
рамы и ребра направленного воздушного потока.

Что он делает

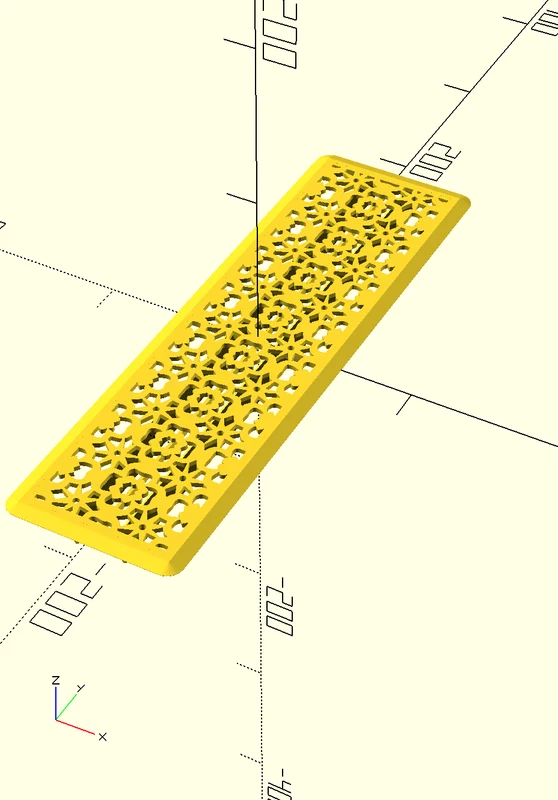

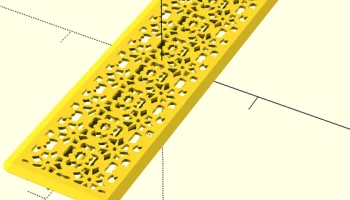

Этот проект OpenSCAD позволяет создавать полностью настраиваемые вентиляционные регистры на основе изображений SVG. Идеально подходит для замены скучных
стандартные вентиляционные отверстия с декоративными узорами, соответствующими стилю вашего дома.

Ключевые особенности

5 включенных шаблонов + поддержка пользовательского SVG — предварительно настроенные орнаменты в стиле ар-деко, цветочные, геометрические и кельтские орнаменты или импорт.
твой собственный
Коническая рамка — плавный переход от рисунка к стене.
Монтажная рама — дополнительная полая рама для надежной установки.
Опорные стержни — усиление перекладин для обеспечения структурной целостности.
Ребра воздушного потока — регулируемые наклонные ребра для направления воздуха (2-8 ребер, угол наклона 0-90°).
Полностью параметрический — все размеры настраиваются с помощью OpenSCAD Customizer.

Что включено

svg_to_vent_register.scad — основной файл OpenSCAD с поддержкой Customizer.
Crop_svg.py — скрипт Python для подготовки пользовательских файлов SVG (обрезает viewBox до фактических границ)
5 предварительно обрезанных шаблонов SVG, готовых к использованию.
примеры/ — Дополнительные образцы выкроек и фотографии печатных регистров

Как использовать

Быстрый старт (с использованием включенных выкроек)
Откройте svg_to_vent_register.scad в OpenSCAD.
Откройте панель «Настройщик» (Окно → Настройщик).
Выберите шаблон из раскрывающегося списка svg_file.
Отрегулируйте vent_width в соответствии с размером вентиляционного отверстия.
Настройте границы, рамку и плавники по своему желанию.
Рендеринг (F6) и экспорт в STL

Использование собственного SVG

Подготовьте свой SVG:

В результате выводится your-pattern-cropped-40.1x245.6.svg с размерами в имени файла.

Настройте в OpenSCAD:

Установите для svg_file значение «пользовательский»
Введите путь к файлу в custom_svg_path.
Установите custom_svg_width и custom_svg_height из обрезанного имени файла.
Отрегулируйте vent_width в соответствии с размером вентиляционного отверстия.
Настройка и печать. Используйте Настройщик для настройки всех остальных параметров, рендеринга (F6) и экспорта в STL.

Настройки печати

Высота слоя: 0,2 мм
Заполнение: 20%
Ориентация: печать лицевой стороной вниз для обеспечения наилучшего качества поверхности на видимой стороне.
Опоры: могут не потребоваться, но конические края могут затруднить перемычку.
Примечание. Из-за длины вам может потребоваться разделить модель пополам. При разделении включите опцию «Опорные стержни» — она
обеспечивает центральное соединение для склеивания половин вместе и предлагает больше возможностей ориентации печати.

Руководство по параметрам

Все настраивается через OpenSCAD Customizer:

Размеры панели: размер шаблона SVG и высота экструзии.

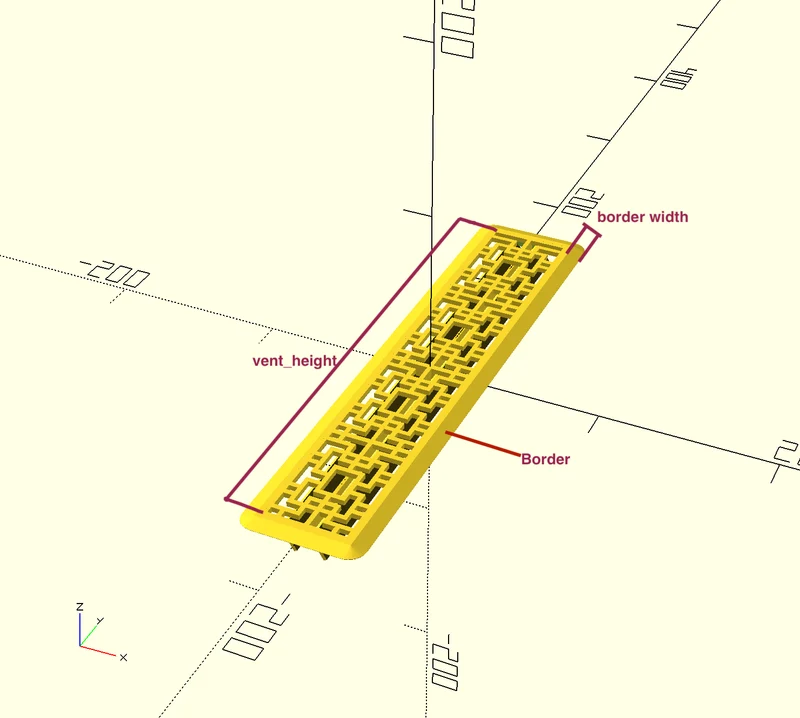

Настройки границы: ширина, конус и плоское сечение.

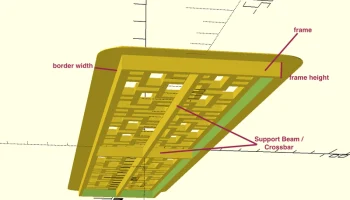

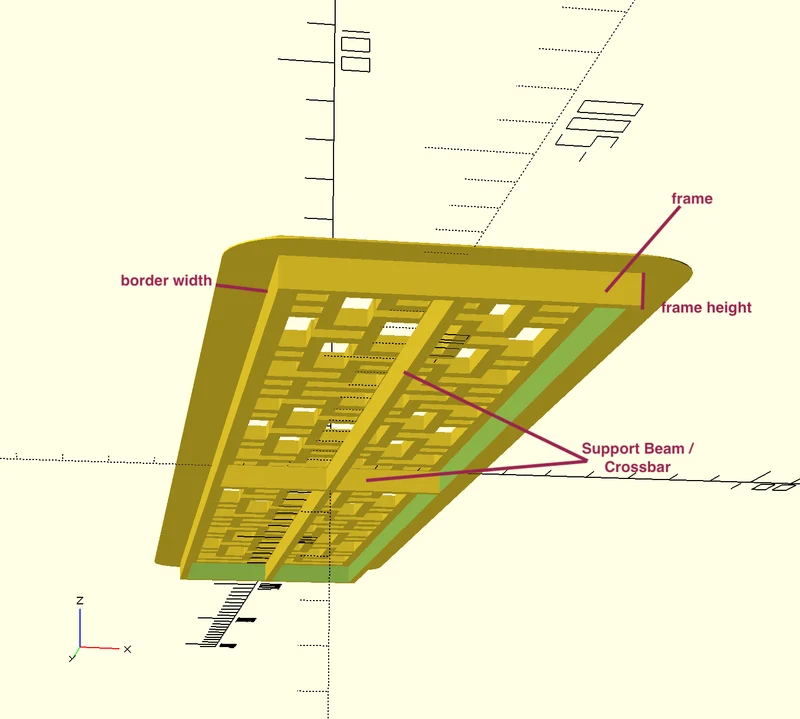

Настройки рамки: включение/выключение, высота, толщина, смещение.
Опорные стержни: переключение, толщина, вертикальная протяженность.

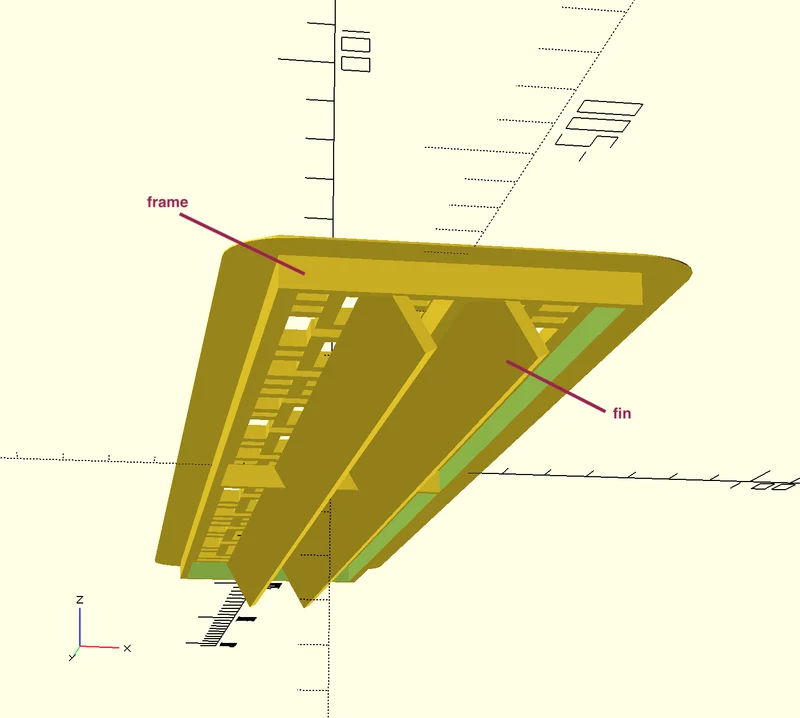

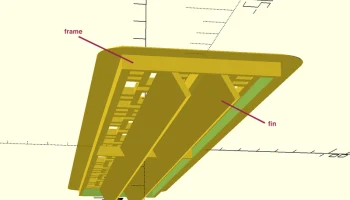

Ребра: включение/выключение, количество (2-8), направление (X/Y), угол наклона (0-90°), толщина
