Разъем для сетчатой ​​сушилки

Существующие разъемы сломались, поэтому, конечно, мне было поручено сделать новые. Трубки имеют диаметр около ½ дюйма.

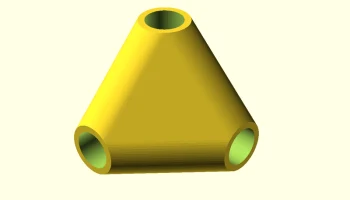

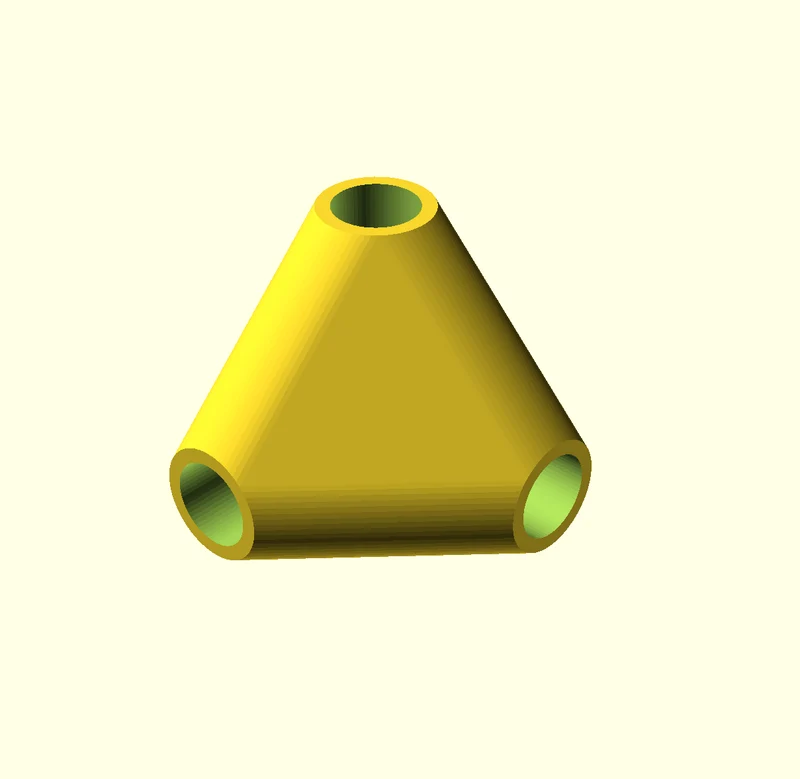

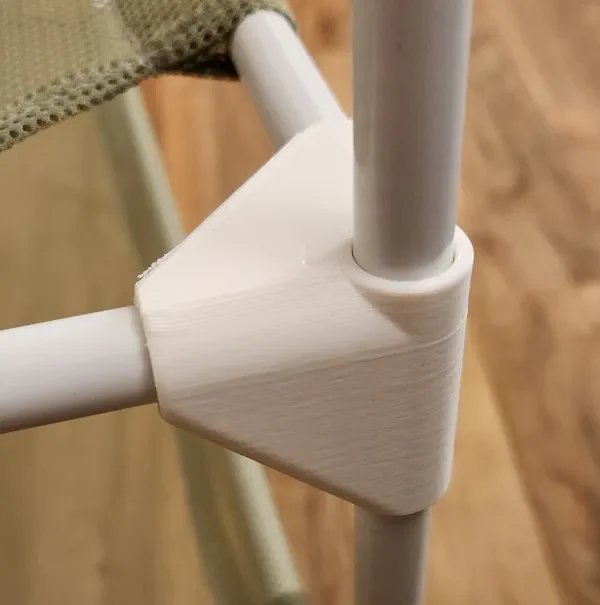

Прикрепленный scad-файл является своего рода параметрическим, за исключением самого нижнего места, где мне пришлось «подкорректировать» начальные точки отверстий так, чтобы они не пересекались в пространстве друг друга и при этом оставляли как можно больше поддержки. Конечный результат подходит для нашей сушилки даже с некоторыми оригинальными разъемами. Тем не менее, пока я пишу это, я печатаю больше замен.

Я использую новую версию Prusa Slicer с новой органической поддержкой. Это значительно облегчает извлечение опоры из отверстий.

Я напечатал это с использованием PLA в черновом режиме 0,30 с заполнением 20%. Он плотно прилегает, и мне пришлось использовать наждачную бумагу, чтобы вытащить все опорные струны, чтобы трубки плотно прилегали и при этом были съемными.
