Держатель сетчатого пылевого фильтра 140-мм вентилятора ...

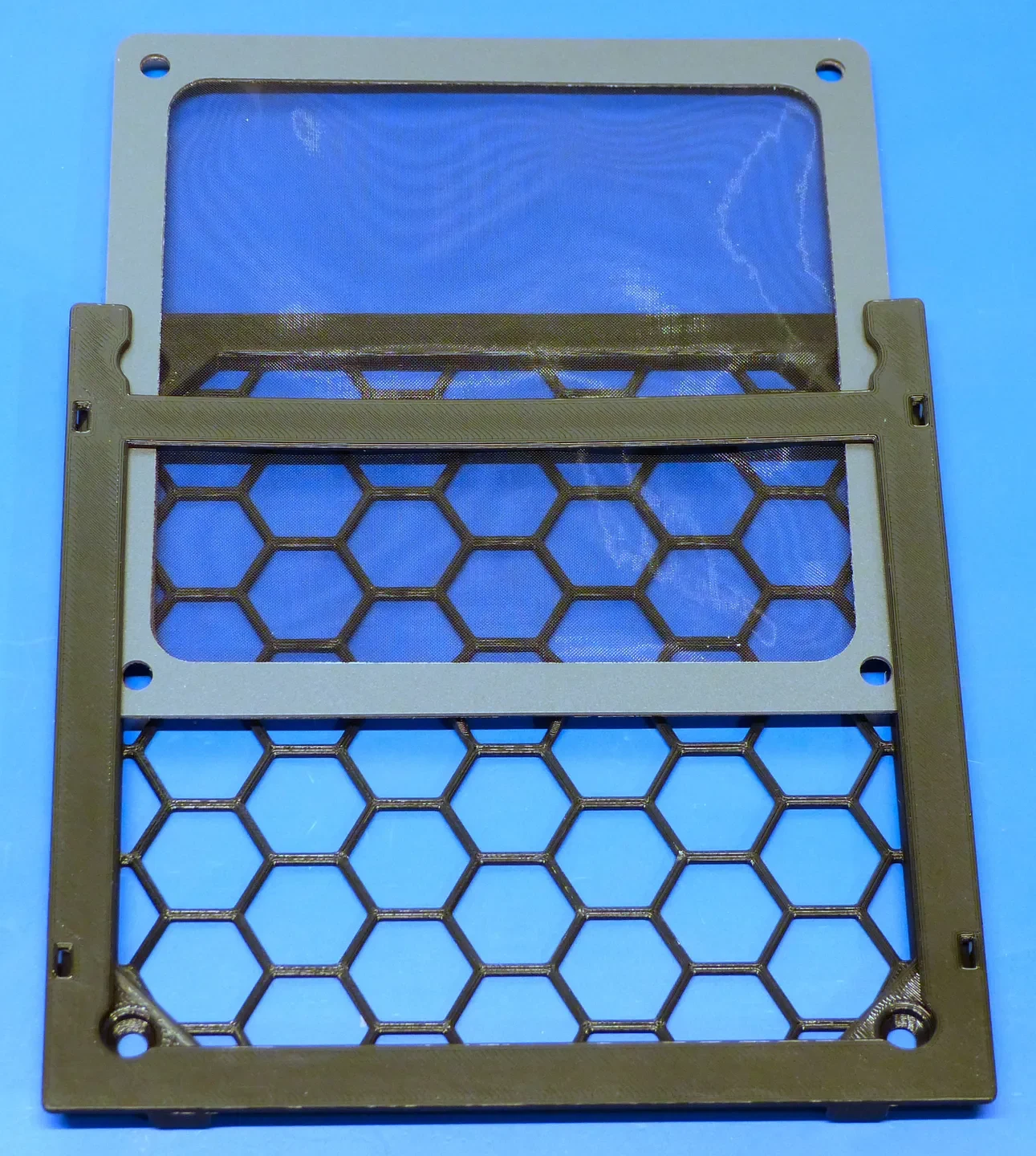

Недавно я купил несколько нейлоновых сетчатых пылевых фильтров для вентиляторов корпуса ПК, которые имеют магнитную подложку, предназначенную для крепления к стальному корпусу ПК. Они хорошо работают со сталью, но некоторые места в моих случаях полностью пластиковые, поэтому магнитные предметы не будут работать (если я не прикреплю их с помощью ленты/клея или шурупов). Я хотел легко снимать фильтры для очистки, поэтому разработал этот держатель. После сборки сетчатый фильтр можно вставлять и вынимать с одного конца, разборка не требуется.
Примеры сетчатых фильтров, которые можно использовать:
Сильверстоун FF143
Есть несколько других производителей/поставщиков, которые продают аналогичные фильтры (например, доступны на Amazon.com).
Примечания к дизайну:

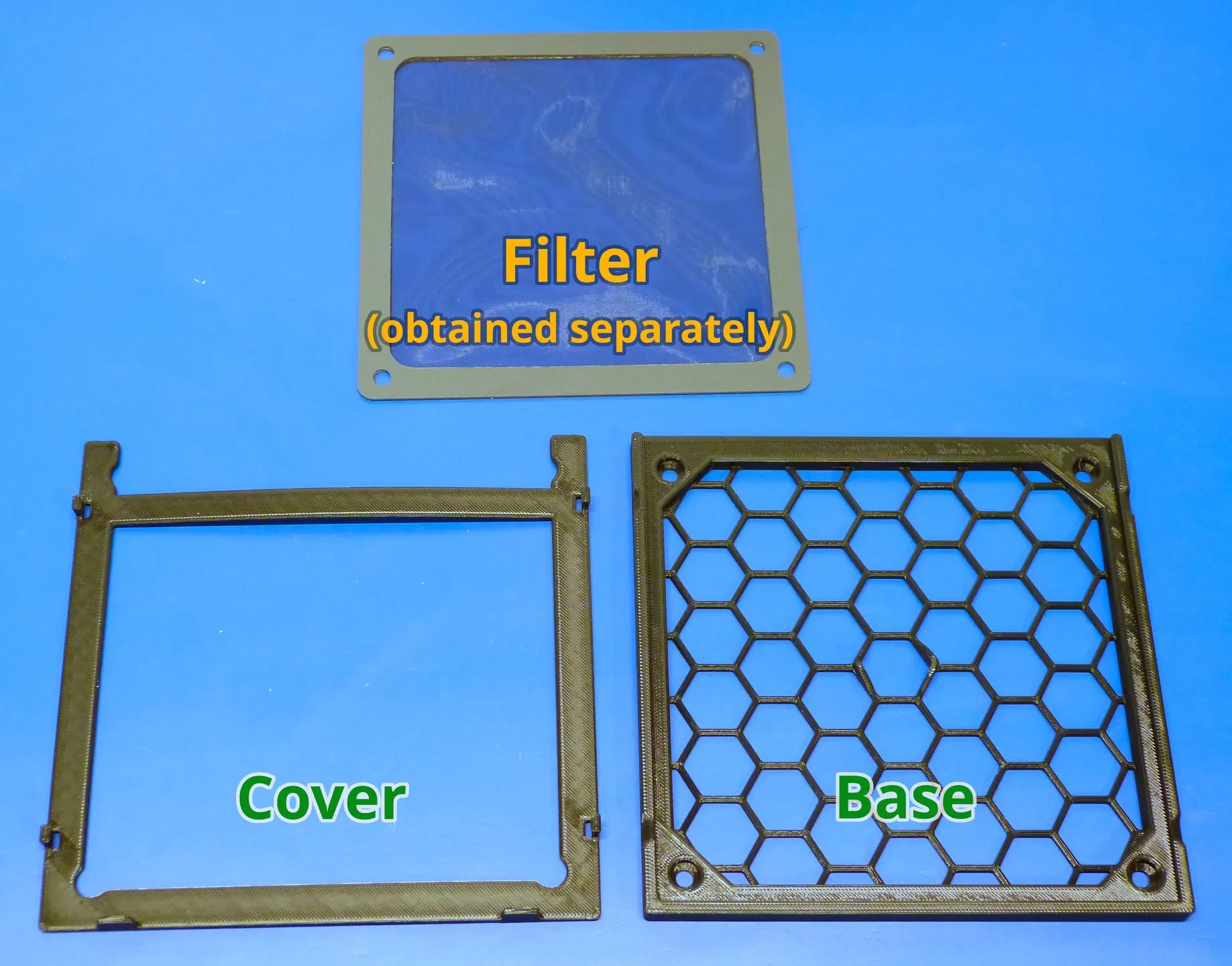

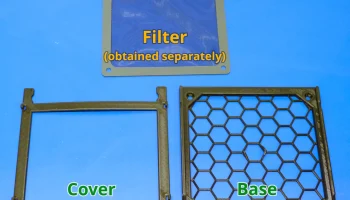

Обе детали, основание и крышку, можно печатать без подставок, если ваш принтер допускает свес в 45°. Две части соединяются вместе. При необходимости детали можно разделить вручную, но если у вас нет достаточного доступа для пальцев, вставьте небольшую плоскую отвертку в прямоугольные отверстия (по одному) в передней части крышки, чтобы аккуратно освободить боковые стороны. Сотовый рисунок придает основанию некоторую структурную жесткость и предотвращает засасывание фильтрующей сетки в вентилятор. Два выступа в нижней части крышки помогают выровнять крышку по основанию, но не являются частью запирающего механизма. Круглые отверстия в основании предназначены для размещения крепежных винтов № 8-32 и полностью охватывают головки винтов (обычно высотой около 2,6 мм). Более длинные головки винтов могут тереться о рамку фильтра при вставлении или вынимании фильтра. Другие типы винтов также могут подойти.
Распечатать заметки:
Я предоставил файлы для двух разных зазоров (между печатными деталями и фильтром): 0,2 мм и 0,4 мм. Фильтр немного свободно прилегает к отпечатку с зазором 0,2 мм, полученному на моем принтере. Мои сетчатые фильтры имеют размеры 140,25 x 140,25 x 1,6 мм. Другие принтеры/слайсеры/настройки могут по-разному влиять на разрешение.
