Держатель сетчатого пылевого фильтра 200-мм вентилятора ...

Некоторые сетчатые пылевые фильтры для вентиляторов корпуса ПК имеют магнитную подложку, предназначенную для крепления к стальному корпусу ПК. Они хорошо работают со сталью, но некоторые места в корпусе полностью пластиковые, поэтому магнитные элементы не будут работать (если они не прикреплены с помощью ленты/клея или шурупов). Я хотел легко снимать фильтры для очистки, поэтому разработал этот держатель. После сборки сетчатый фильтр можно вставлять и вынимать с одного конца, разборка не требуется.

Держатель предназначен для работы с этим сетчатым фильтром:
Квадратный компьютерный пылевой фильтр DEMCiflex 200 мм

Держатель должен подходить для 200-мм вентиляторов и корпусов с отверстиями, расположенными на расстоянии 170 мм друг от друга или отверстиями, распол��женными на расстоянии 154 мм друг от друга. Пример вентилятора корпуса ПК:
Noctua NF-A20 ШИМ

Примечания к дизайну:

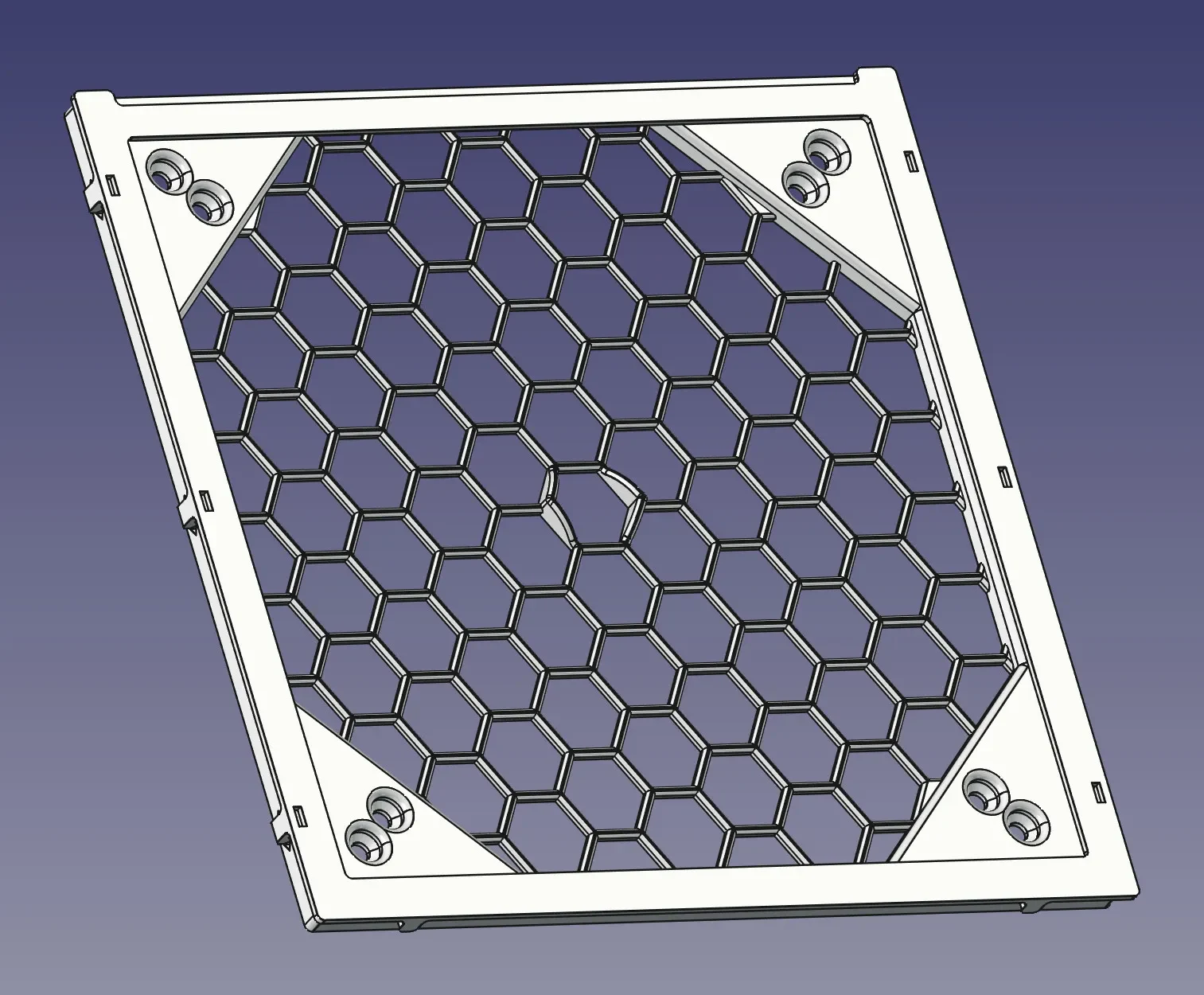

Обе детали, основание и крышку, можно печатать без подставок, если ваш принтер допускает свес в 45°. Две части соединяются вместе. При необходимости детали можно разделить вручную, но если у вас нет достаточного доступа для пальцев, вставьте небольшую плоскую отвертку в прямоугольные отверстия (по одному) в передней части крышки, чтобы аккуратно освободить боковые стороны. Сотовый рисунок придает основанию некоторую структурную жесткость и предотвращает засасывание фильтрующей сетки в вентилятор. Два выступа в нижней части крышки помогают выровнять крышку по основанию, но не являются частью запирающего механизма. Круглые отверстия в основании предназначены для размещения крепежных винтов № 8-32 и полностью охватывают головки винтов (обычно высотой около 2,6 мм). Более длинные головки винтов могут тереться о рамку фильтра при вставлении или вынимании фильтра. Другие типы винтов также могут подойти.

Поскольку у меня нет ни 200-мм вентилятора, ни 200-мм сетчатого фильтра, я не могу проверить их соответствие, модели были разработаны с использованием спецификаций, найденных на веб-сайтах фильтра и вентилятора. Этот дизайн был сделан по просьбе пользователя.

Распечатать заметки:
Я предоставил файлы для двух разных зазоров (между печатными деталями и фильтром): 0,2 мм и 0,4 мм. Если вы обнаружите, что отпечаток с зазором 0,2 мм слишком плотный, попробуйте модели с зазором 0,4 мм. Обычно я печатаю детали с плотностью заполнения 20 % и толщиной стенок 0,8 мм (для обеих деталей), другие настройки также могут подойти.
