Тестовый шаблон Z для выравнивания слоя сетки - 25 точек

Обратите внимание, что теперь есть тестовая модель, которая также ищет правильное смещение по оси Z для каждой точки сетки. Я считаю, что это более полезно, чем эта модель.

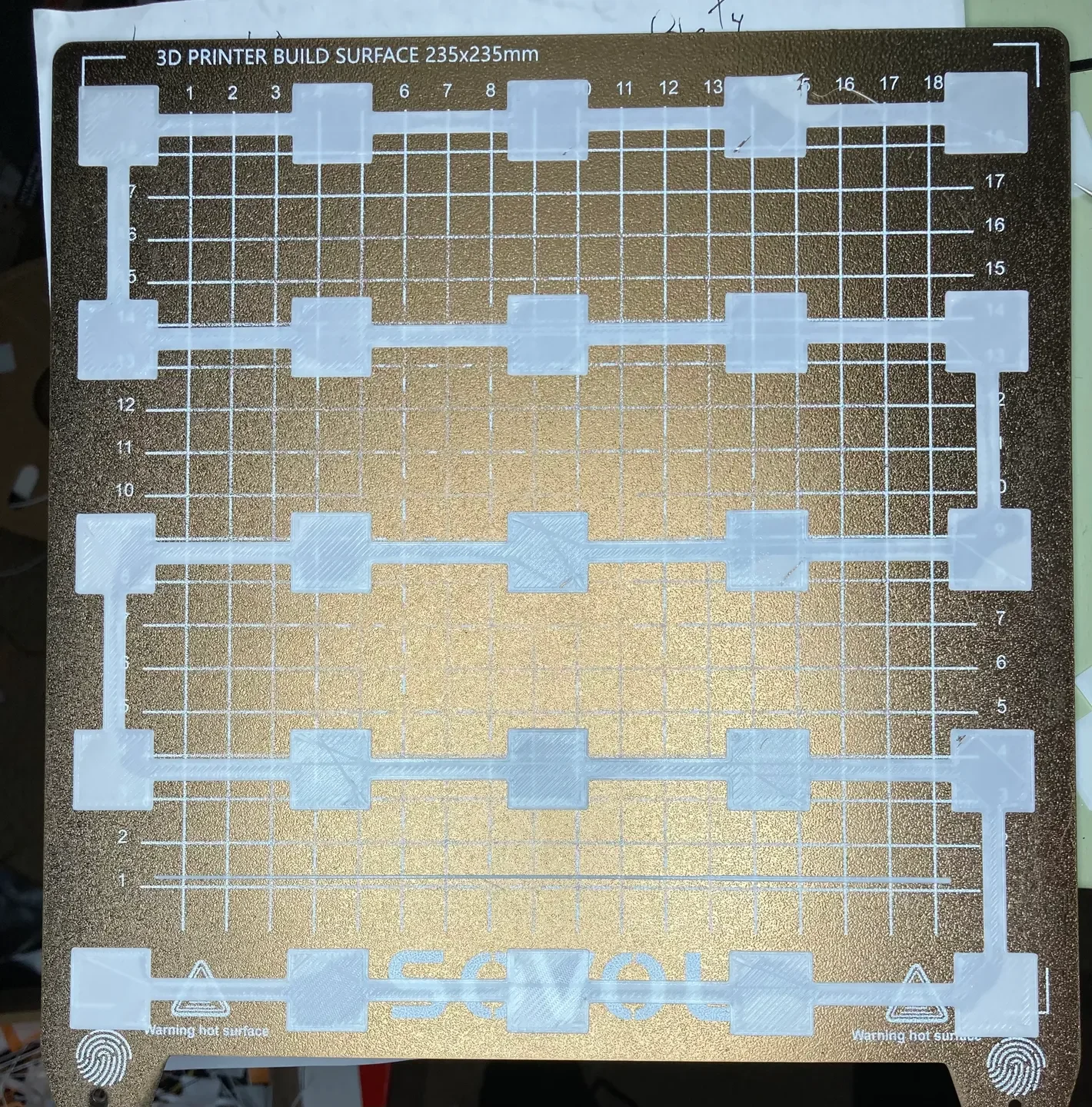

Этот отпечаток создан для того, чтобы помочь мне выполнить настройку в каждом месте 25-точечн��й сетки выравнивания кровати вручную (отдельные смещения можно редактировать). Координаты взял с моего принтера Sovol SV06, поэтому у других могут отличаться. Квадраты центрируются непосредственно над точками зонда. Для облегчения снятия была добавлена ​​полоса, соединяющая их все.

Если использовать это на SV06 с начальной полосой грунтования слева, он попадет в некоторые тестовые квадраты, поэтому замените эти строки gcode:

G1 X10.1 Y20 Z0.28 F5000.0; перемещение в исходное положение
G1 X10.1 Y200.0 Z0.28 F1500.0 E15; рисуем первую линию
G1 X10.4 Y200.0 Z0.28 F5000.0; Сдвинуть немного в сторону
G1 X10.4 Y20 Z0.28 F1500.0 E30; рисуем вторую линию

С помощью этих, чтобы вместо этого получить отдаленную горизонтальную линию грунтовки:

G1 X20 Y35.1 Z0.28 F5000.0; перемещение в исходное положение
G1 X200 Y35.1 Z0.28 F1500.0 E15; рисуем первую линию
G1 X200 Y35.4 Z0.28 F5000.0; Сдвинуть немного в сторону
G1 X20 Y35.4 Z0.28 F1500.0 E30; рисуем второй линия
