Слой F!RST

Дизайн

Настройка первого слоя порой представляет собой сложную задачу! Как только вам удастся выровнять станину, отрегулируйте расстояние сопла, оно выглядит красиво и работает так, как должно. Но действительно ли это та толщина, которая должна быть? Будет ли важна общая высота вашего отпечатка? Поскольку ширина экструзии, а также настройки потока играют роль (не только) и в первом слое, мы всегда находили полезным измерить э��фективную высоту и, кстати, выполнить некоторые дополнительные настройки и наборы значений. расстояние сопла, поток и ширина экструзии. Делать это с помощью штангенциркуля всегда было немного сложно и ненадежно (непосредственно на станине), поэтому мы разработали быстрый инструмент для измерения толщины первого слоя прямо на станине.

Строительство

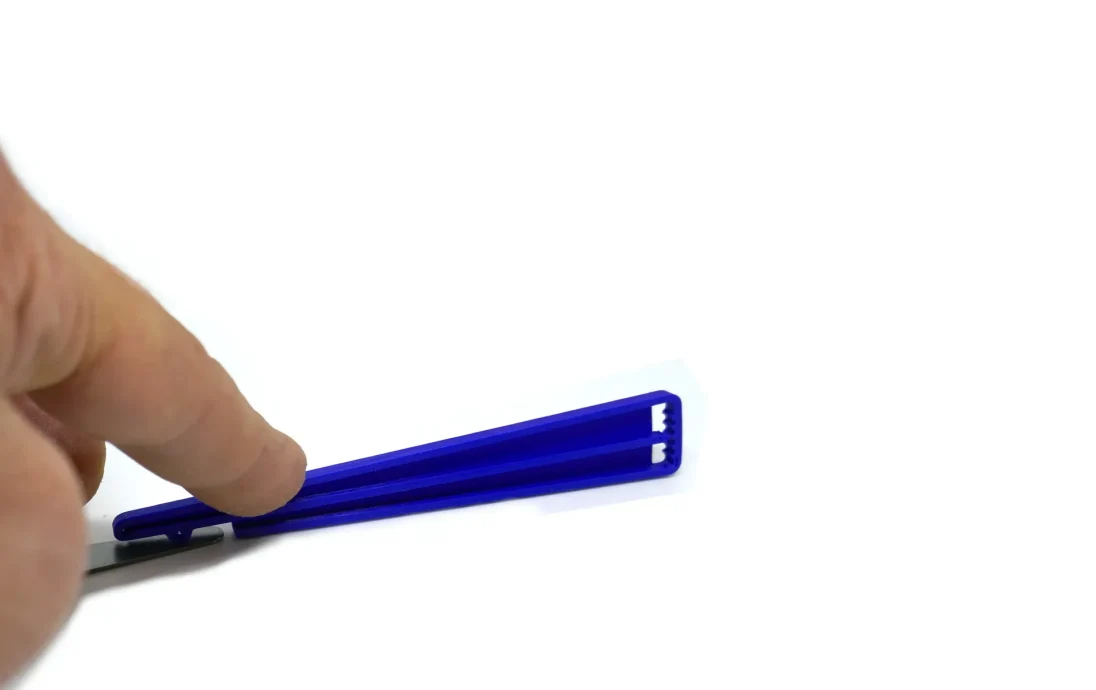

Стрелка индикатора ша��нирно закреплена на левой стороне и связана с несколькими простыми насечками на правой стороне, каждая из которых указывает шаг 0,1 мм. Рамка имеет плоскую поверхность для устойчивости и нижнюю часть в виде линейки/направляющей, позволяющую ровно разместить ее на печатной платформе. Если вы проведете датчик по кровати, а «щуп» пройдет по юбке или полям, вы увидите, что игла переместилась на толщину, указанную насечками.

Файлы

nologo_design_first_layer_gauge.gcode — готов к печати на вашем MK3/S/S+
nologo_design_first_layer_gauge.stl — часть для ремиксов или нарезки
nologo_design_first_layer_gauge.3mf — настройки детали и нарезки для Prusa Slicer

Нарезка, Печать

Конструкция оптимизирована для печати с соплом 0,4 мм и высотой слоя 0,15 мм. Убедитесь, что в настройках слайсера толщина первого слоя не превышает 0,2 мм, иначе инди��аторная игла будет прикреплена к рамке. Никакие поля, плот или опоры не нужны.

Сборка

После печати вам просто нужно разорвать небольшое соединение индикатора с рамкой. Для этого слегка нажмите на иглу индикатора по направлению к нижнему краю, начиная с правой стороны/стороны индикаторной ступеньки. Он должен легко отсоединиться… Вот и все!

Удачной печати и замеров!
