Калибровка первого слоя со смещением по оси Z "8 в 1"

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Используйте на свой страх и риск! Мы не несем ответственности за повреждение вашего принтера или аксессуаров!

Важно:
Всегда перезагружайте принтер после использования этого файла! В этом файле используется команда G92, которая изменяет смещения вашего принтера. Эти смещения останутся измененными до тех пор, пока вы не сохраните их в памяти (команда M500) ИЛИ не перезапустите принтер (при этом они вернутся к исходному значению).
Требуется PrusaSlicer v2.6.0-alpha6 или выше!
Не тестировалось на слайсерах Orca и Bambu.

Я изо всех сил пытался получить идеальный первый слой, используя новый тип нити. После бесчисленных калибровок я все еще был недоволен. В конце концов, моя проблема заключалась в сочетании температуры, высоты слоя и множителя экструзии.

В ходе этого процесса я разработал специальный макрос G-Code для проверки 8 различных комбинаций смещения по оси Z за один отпечаток. Для тех из вас, кто никогда об этом не слышал, макросы — это, по сути, код, который может корректировать ваш G-код во время нарезки.

См. также: Ссылка на модель температуры стола и сопла 9-в-1: https://www.printables.com/model/836320-9-in-1-temperature-first-layer-калибровка-матрица.

Что он делает:

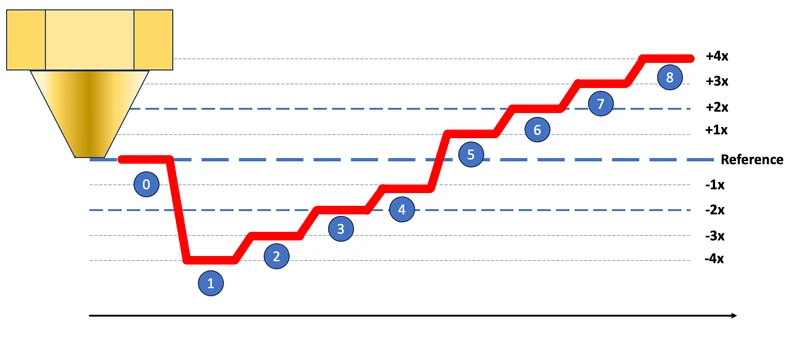

Печатает один опорный круг и 8 треугольных плиток, каждая с разными смещениями по оси Z. Он начинает круг со смещением по оси Z по умолчанию, затем сопло перемещается вниз в 4 раза больше значения смещения. Затем каждая последующая плитка увеличивается на коэффициент, пока вы не достигнете +4x:

Поэтому, если при печати первого треугольника у вас нет контакта сопла со станиной, у вас не должно возникнуть проблем с остальными.

Как использовать и изменять этот макрос:

При первом использовании этого файла увеличьте смещение по оси Z еще на 0,1-0,2 от станины. Это всего лишь мера предосторожности, пока вы не привыкнете к этой модели:

В этом файле есть две записи G-кода клиента.

Настройки принтера → Пользовательский G-код → G-код между объектами:

{local SJB_калибровка_step_size = 0,025 }

Здесь вы определяете размер шага, с помощью которого вы хотите переместить смещение по оси Z между плитками. Макрос перемещает смещение по оси Z от -4x до +4x этого коэффициента.

Пример: SJB_калибровка_step_size = 0,02

означает, что смещение по оси Z будет смещено на -0,08, -0,06, -0,04, -0,02, +0,02, +0,04, +0,06, +0,08.

Пример: SJB_калибровка_шаг_размер = 0,05

означает, что смещение по оси Z будет смещено на -0,2, -0,15, -0,1, -0,05, +0,05, +0,1, +0,15, +0,2.

Совет: я считаю, что значение меньше 0,02 не имеет значения, поскольку большинство принтеров не могут достичь такой точности позиционирования. Я использую 0,05 для первоначального теста и 0,025 для точной настройки.

Как вы, вероятно, можете предсказать, перемещение смещен��я по оси Z вниз и дополнительные 0,2 мм может привести к тому, что сопло поцарапает станину. Вот почему первый слой установлен на 0,3 мм, а не на 0,2 мм.

Дополнительно макрос проверяет расчетный зазор между соплом и станиной. Если расчетный зазор опускается ниже 0,09 мм, к этой плитке не применяется смещение и используется смещение по оси Z по умолчанию:

{local SJB_min_bed_2_nozzle_clearance = 0,09 }

Настройки принтера → Пользовательский G-код → Завершить G-код: (необязательно)

Это всего лишь необязательный G-код для создания линий поверх плиток. Это удерживает их вместе, когда вы снимаете их с кровати.

Рекомендуемое использование:
Грубое смещение
Увеличьте стандартное смещение от станины еще на 0,1-0,2 мм, если вы используете эту модель впервые.
установите значение SJB_ Calibration_step_size на 0,04 или 0,5
Нарезайте, экспортируйте и распечатывайте. Круглый круг — это ваше смещение по оси Z по умолчанию. Наблюдайте за первой плиткой и прервите печать, если сопло коснется стола.
Проанализируйте результаты (см. ниже).
Обновите новое смещение по оси Z в соответствии с результатами.
Тонкая настройка:
установите значение SJB_calibration_step_size на 0,025 и повторите печать.
Проанализируйте результаты (см. ниже).
Обновите новое смещение по оси Z в соответствии с результатами.

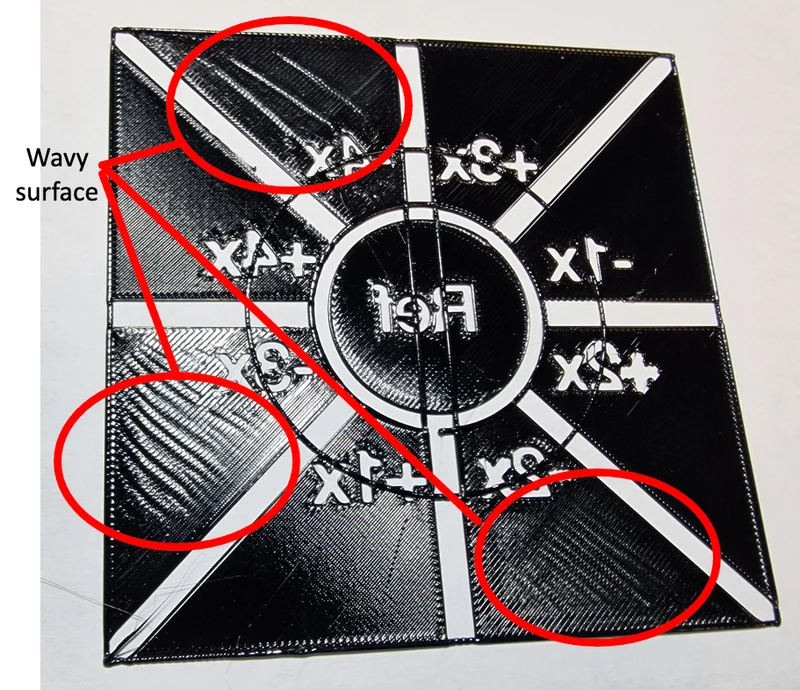

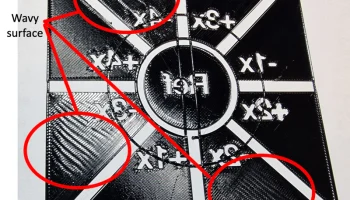

Интерпретация результатов:
Световой тест

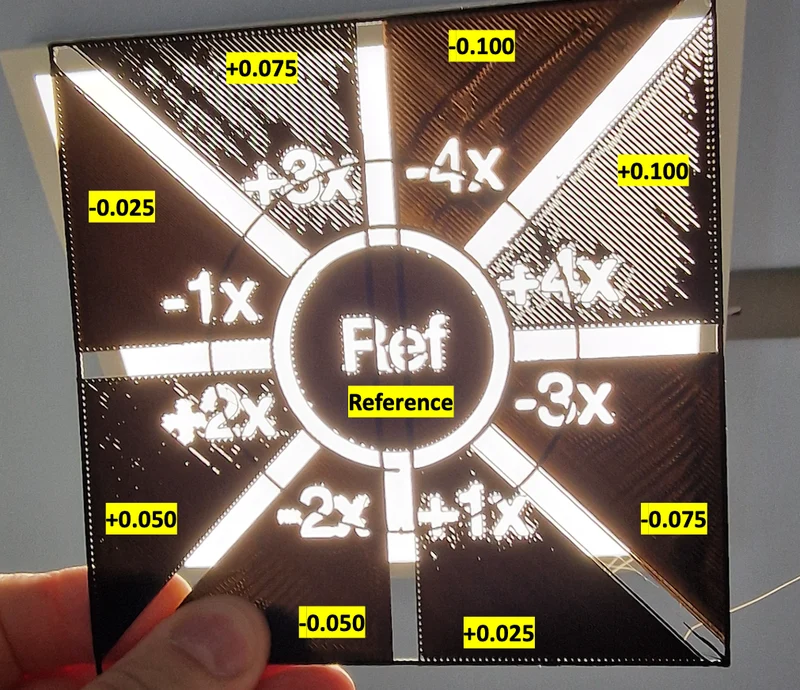

Я использую световой тест, чтобы проверить, является ли первый слой последовательным и есть ли какие-либо пробелы.

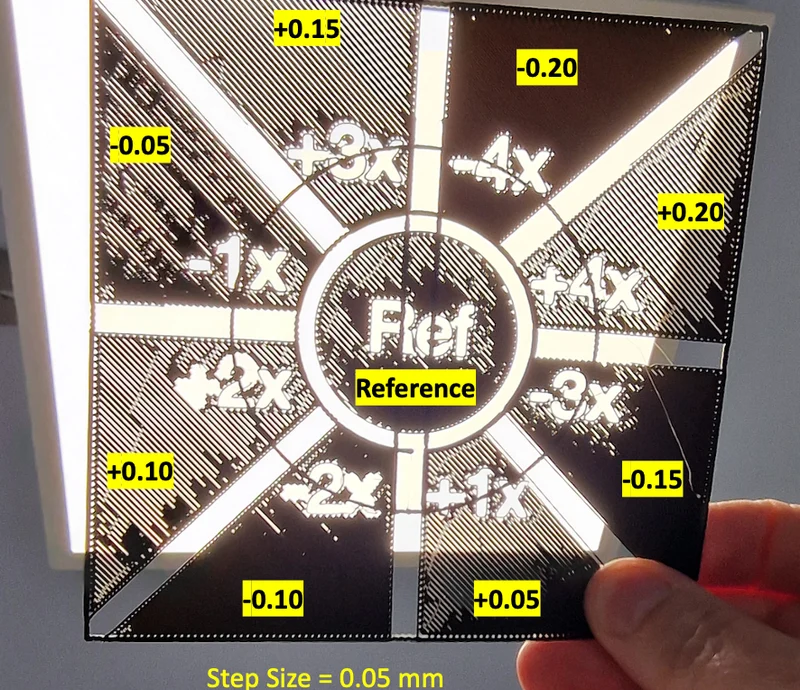

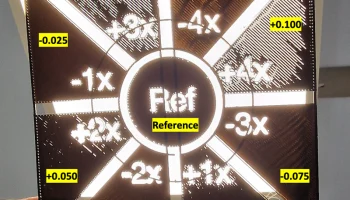

Как видно на картинке, мой референс не идеален и пряди не соединены. Кроме того, все, что выше эталонного, так же плохо или еще хуже.

-1x (е
