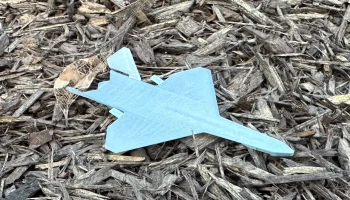

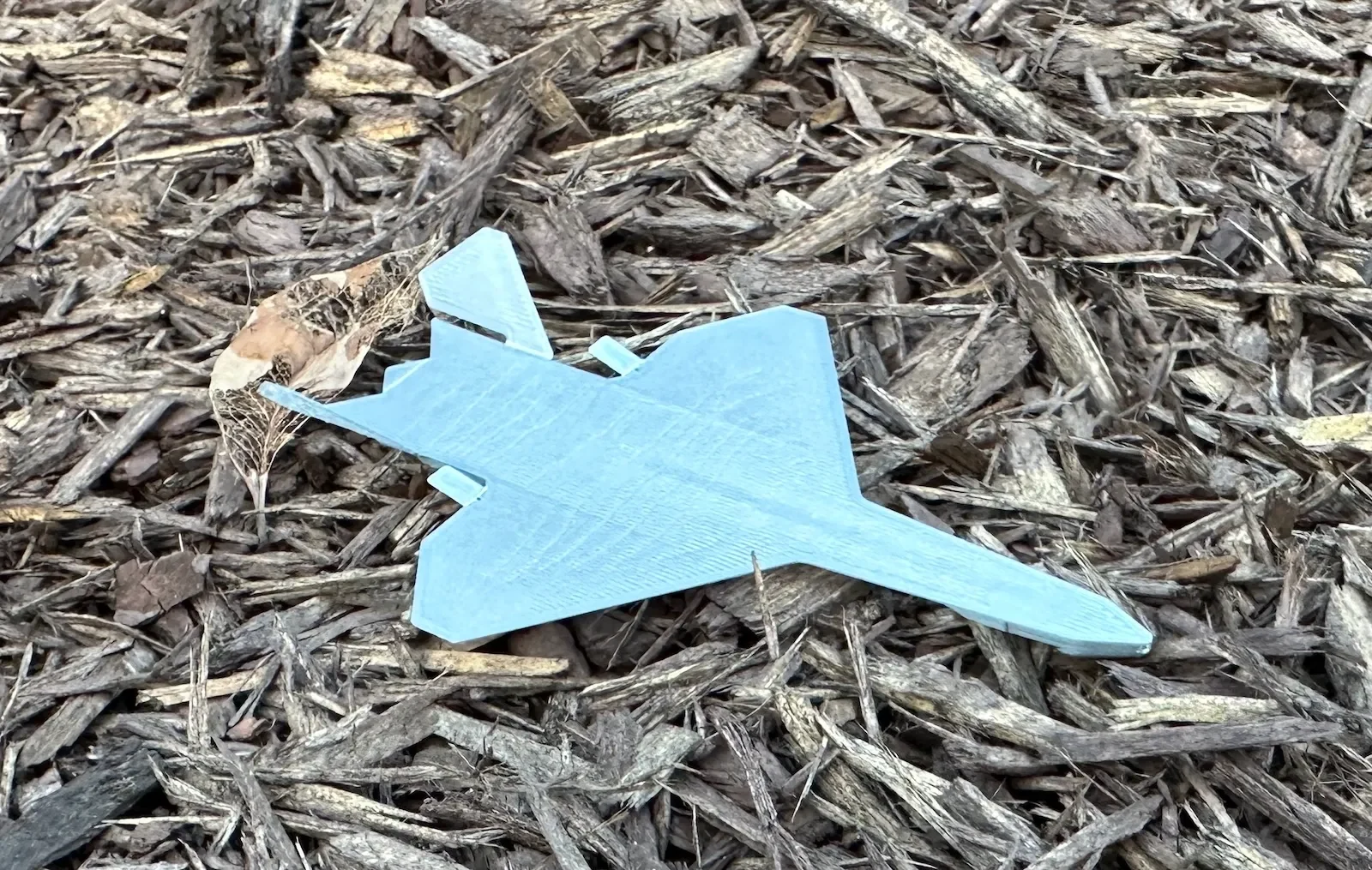

Сверхлегкий планер F23 Печать на месте......

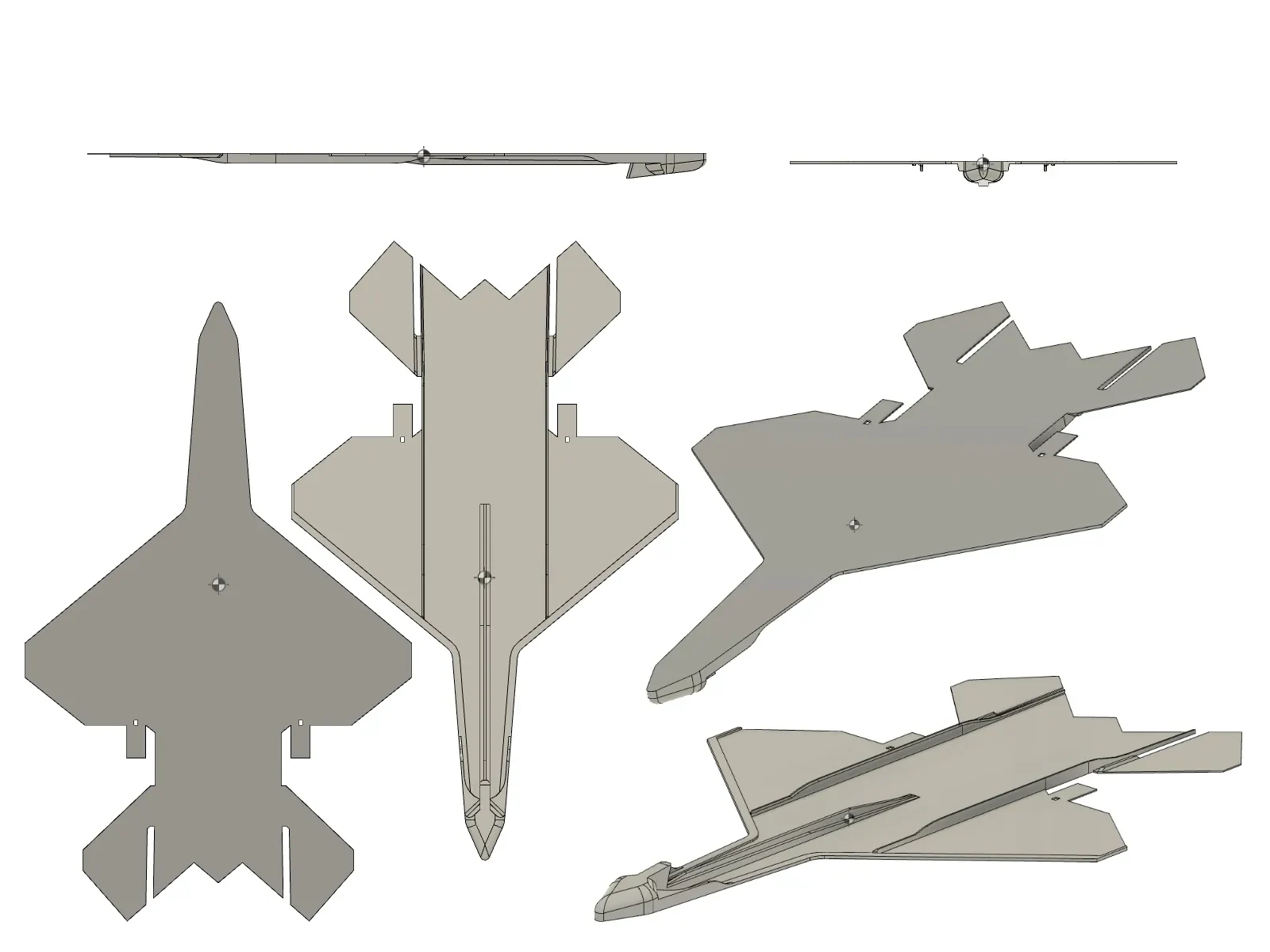

Совершенно новый дизайн сверхлегкого планера, вдохновленный концепцией истребителя YF23 и использующий уроки, извлеченные из моего предыдущего сверхлегкого планера весом 2 грамма:

https://www.printables.com/model/430012-ultralight-2gram-glider-print-in-place

(также посмотрите мой космический корабль-планер: https://www.printables.com/model/462466-uss-enterprise-1701-f-print-in-place-glider)

Хотя этот планер можно бросать вручную, он летает намного лучше при запуске с помощью резиновой ленты и более стабильно работает на открытом воздухе по сравнению с сверхлегким 2-граммовым планером. Оба дизайна должны хорошо летать, использовать всего 2 грамма (менее 1 метра) нити, а печать займет всего 15 минут. Распечатайте по эскадрилье каждого и наслаждайтесь.

Инструкции:

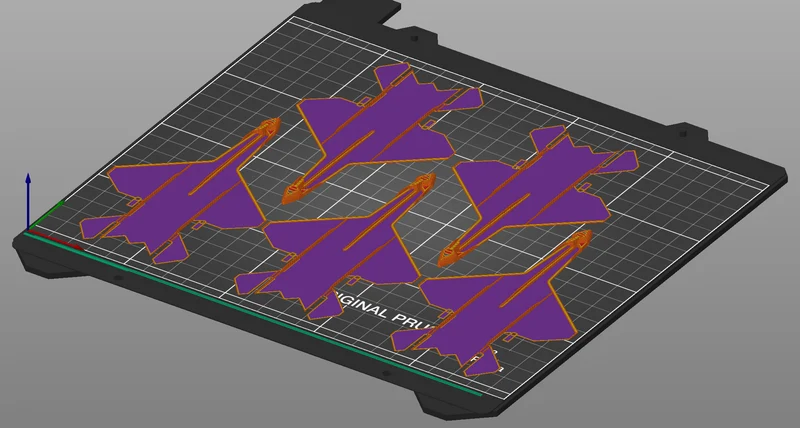

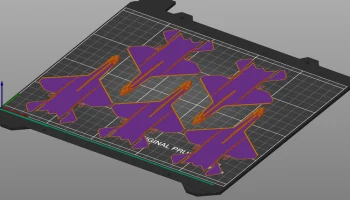

Напечатайте высоту слоя 0,2 мм. Угол заполнения соответствует потоку воздуха (от передней части плоскости к задней).

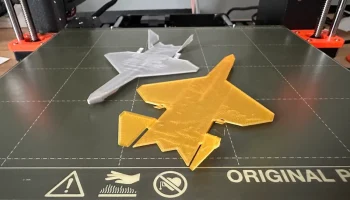

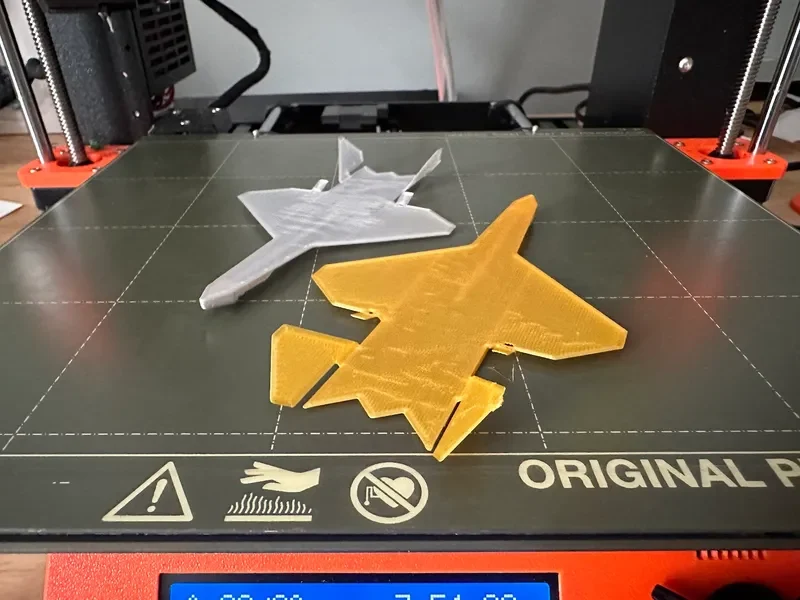

Дайте остыть, подденьте принтер и переверните его (гладкая поверхность печатной формы — сверху).
Переверните, согните V-образный хвост вверх на угол от 45 до 90 градусов.
Придайте закрылкам основного крыла небольшой изгиб вверх. Медленные полеты лучше работают с более крутыми углами, а быстрые запуски лучше с более мягким углом.
Зацепите резинку под переднюю защелку резинки.
Потяните назад, используя плоскую область сзади.
Отпусти и наслаждайся

Особая благодарность @becki05_321509 за разработку пусковой установки, облегчающей запуск с помощью резиновой ленты — отличную модель можно найти здесь:

https://www.printables.com/de/model/501691-slingshot-for-airplanes

История версий:

F23v: (тестирование) Опубликовано — уменьшение заднего центрального руля высоты.

F23u: (тестирование) Опубликовано — снимите закрылки с основного крыла, проверьте центральный руль высоты сзади.

F23t: (тестирование) Опубликовано — изменено V-образное хвостовое оперение и закрылки.

F23s: первая опубликованная версия.

От F23a до F23r: версии для разработки.
