Крепления для держателей катушек CoreOne+ INDX, оптимизи...

Если вы приобрели комплект обновления из 4 инструментов и планируете позднее выполнить обновление до версии с 8 инструментами, рассмотрите возможность установки 4 дополнительных держателей катушек с правой стороны при установке обновления из 4 инструментов (по крайней мере, монтажных пластин и универсальных шайб). Это уменьшит затраты на разборку/повторную сборку при обновлении до 8 инструментов, поскольку большая часть этой области уже разобрана при установке обновления с 4 инструментами.

Есть только одна проблема с этим подходом… детали, поставляемые Prusa, изготавливаются методом литья под давлением. Prusa предоставляет модель шайб для 3D-печати, но в настоящее время у них нет модели монтажной пластины.

Эти модели были созданы с использованием точных измерений CAD-модели корпуса, модели универсальной шайбы и физических монтажных пластин, отлитых под давлением. Размеры отверстий и расстояние между ними в этих моделях точны по размерам (что делает их заменой); внешний периметр (что не критично) не точен, но разница не более 0,5мм.

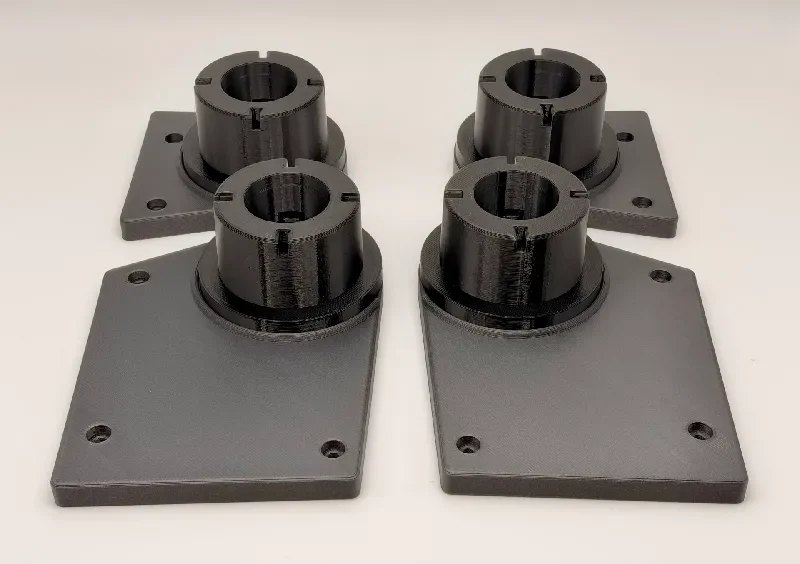

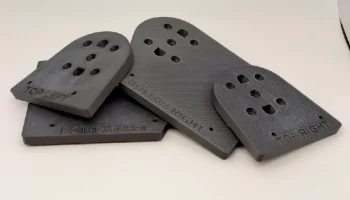

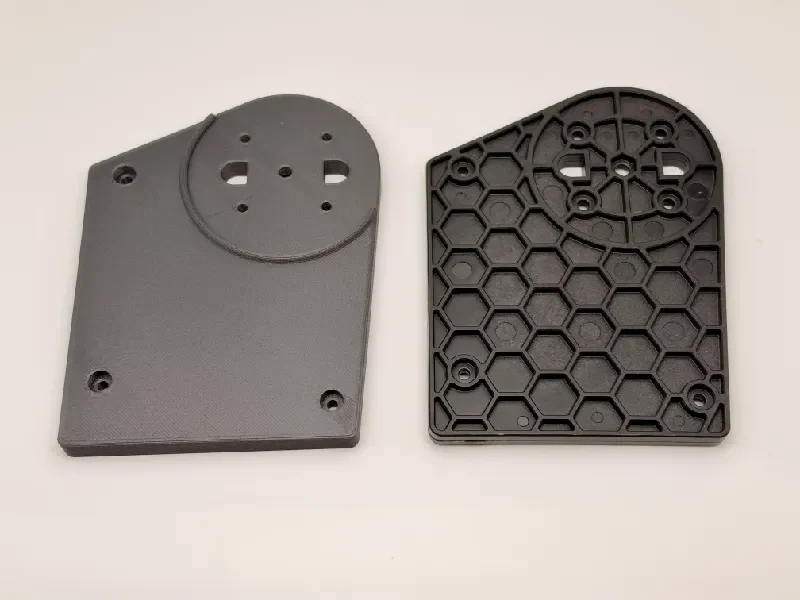

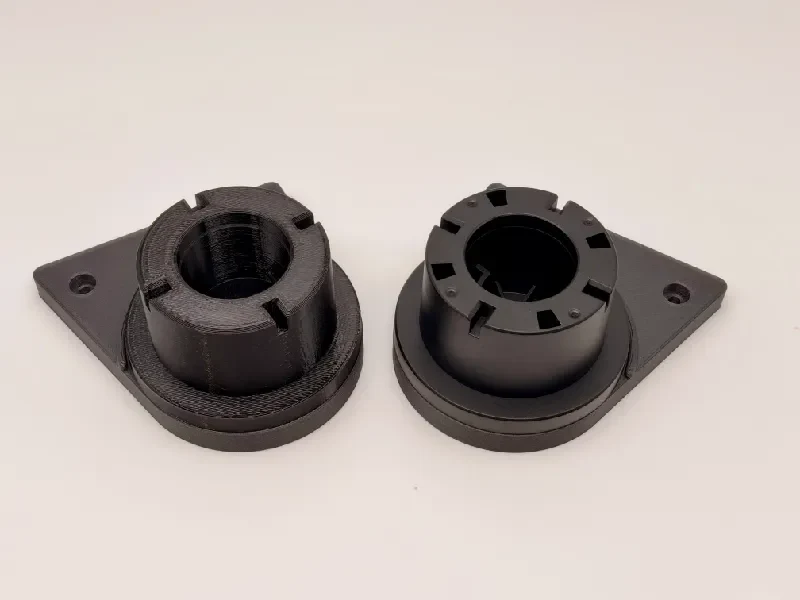

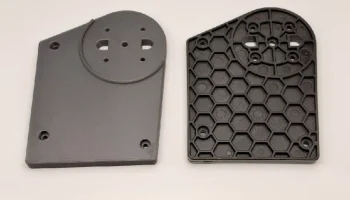

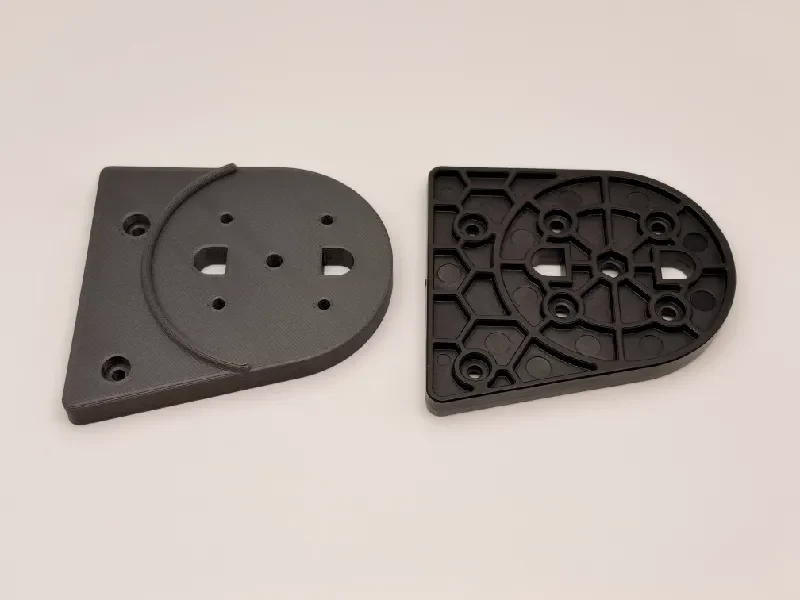

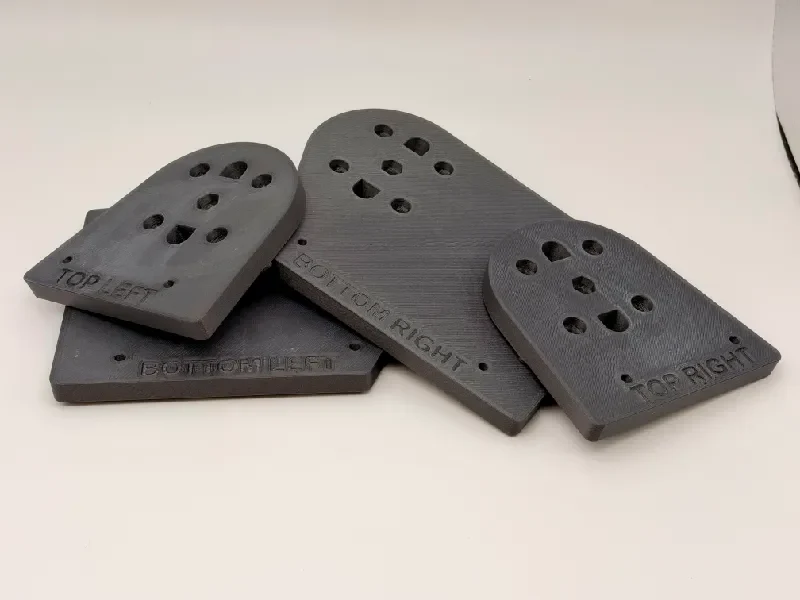

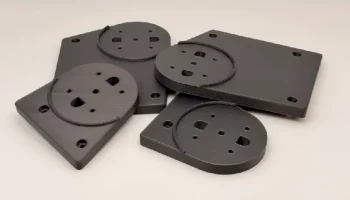

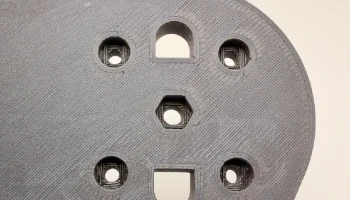

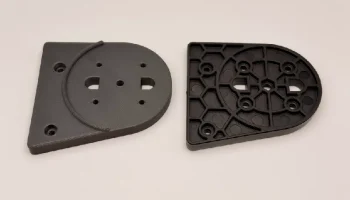

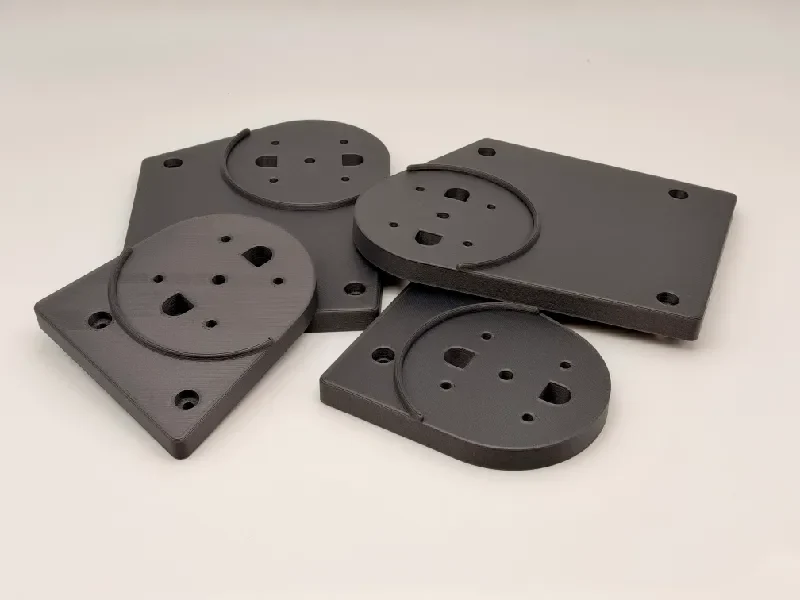

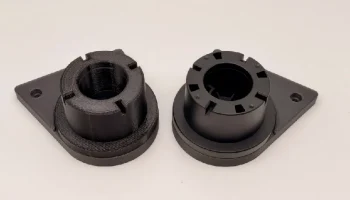

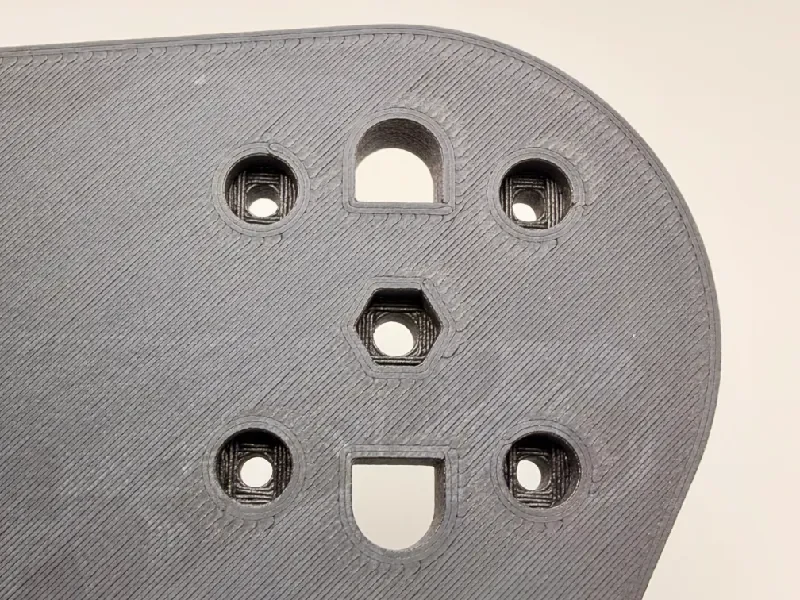

Создание моделей, удобных для печати, потребовало создания отдельных левых и правых версий. Позиции крепления каждой пластины выбиты на ее задней поверхности. Ненужные элементы удалены, а потайные поверхности для головок винтов на задней стороне ступенчаты для чистой печати без подставок; шаг составляет 0,2 мм, поэтому для печати используйте высоту слоя 0,2 мм. Модели монтажных пластин совместимы как с шайбами, напечатанными на 3D-принтере, так и с шайбами, отлитыми под давлением (которые имеют дополнительные выступы сзади). Фотографии деталей, напечатанных на 3D-принтере и отлитых под давлением, включены для сравнения. К верхней поверхности добавлен выступ, который помогает выравнивать шайбу при закручивании винтов.

Мне не удалось найти источник винтов M3x12rT (головка Torx, с нарезанием резьбы), которые используются Prusa для крепления шайбы к монтажной пластине. Я использовал эти саморезы M3 с Amazon: «Саморезы M3, набор с шестигранной головкой». Их кончики более заостренные, чем у Prusa, поэтому рекомендуется использовать длину 14 или 16 мм, чтобы захватить еще пару нитей (длина более 16 мм подойдет только для шайбы, отлитой под давлением, а не для шайбы, напечатанной на 3D-принтере).

Особенности дизайна:

Никаких опор не требуется

Замена оригинальных монтажных пластин шайбы

Работает как с печатными, так и с литыми универсальными шайбами.

Встроенный выступ для облегчения выравнивания при завинчивании винтов.

Потайные отверстия для головок винтов на нижней поверхности имеют ступенчатую поверхность для получения гладких отверстий (не требуется очистка после печати)

Каждая пластина маркирована по положению и может быть собрана только одним способом (сводит к минимуму путаницу).

Требуемые детали:

По 4 самореза М3 на каждую монтажную пластину для крепления универсальной шайбы.

Печать Примечания:

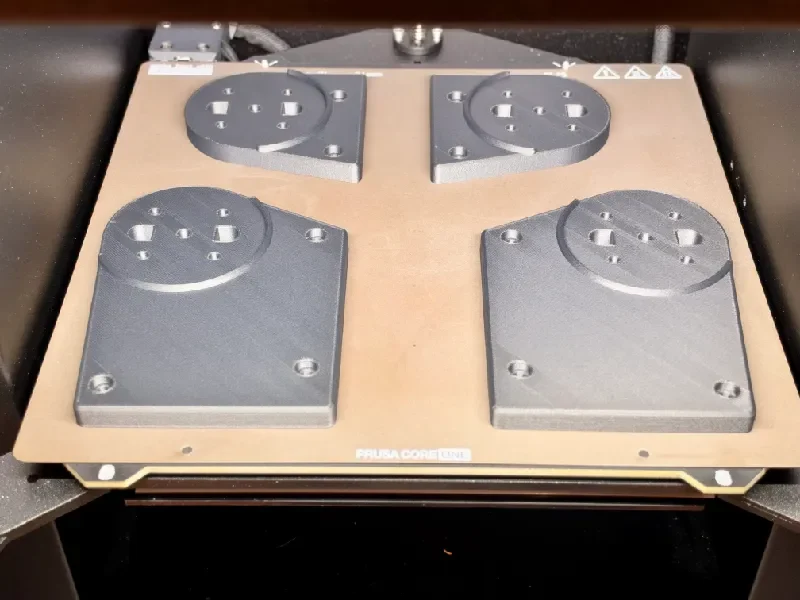

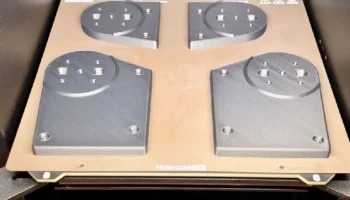

Печать с использованием сопла диаметром 0,4 мм, высота слоя 0,2 мм, структурная, с заполнением гироида 20 %.

Используйте прочный и жесткий материал, например PC-CF.

НЕ ИСПОЛЬЗУЙТЕ предоставленный файл .bgcode (всегда нарезайте собственные файлы для вашего конкретного принтера, нити накаливания, среды и т. д.). Файл был включен только для справки о приблизительном времени печати.

Инструкции по сборке:

Следуйте инструкциям Prusa по сборке монтажной пластины и универсальной шайбы и прикреплению сборки к принтеру. рама.
