Держатель катушки с автоматической блокировкой и магнитн...

Я хотел решить проблему саморазматывания нити и в то же время хотел зажать или отпустить катушку одной рукой. Еще одним требованием было использование общедоступного соединительного материала. Было непросто интегрировать всю систему зажима в диаметр 49 мм с приемлемой общей длиной. Разумеется, для печати и без подставок, и шестиугольный сердечник оказался победителем. И это работает.

Видео функции:

Спасибо за ваши опубликованные принты и лайки.

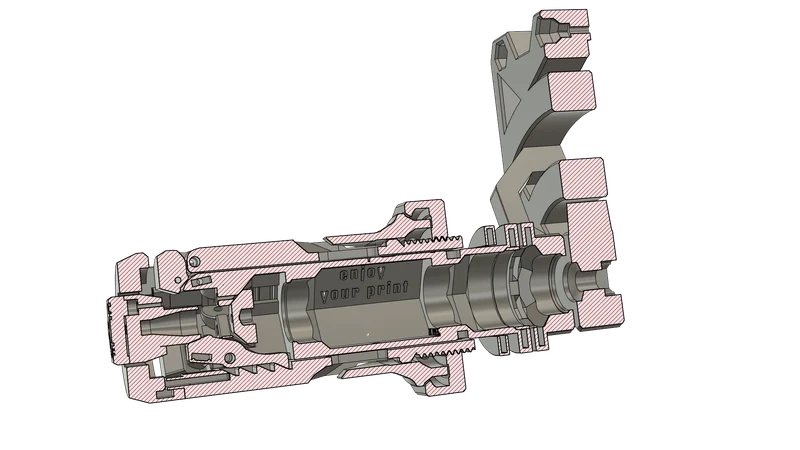

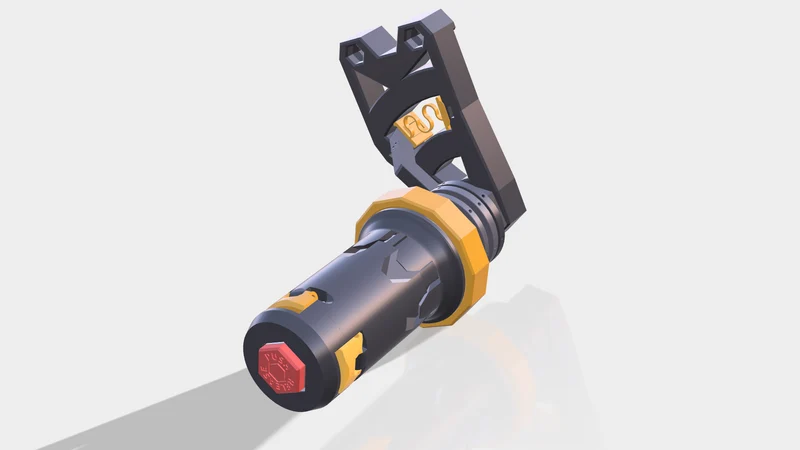

Особенности:

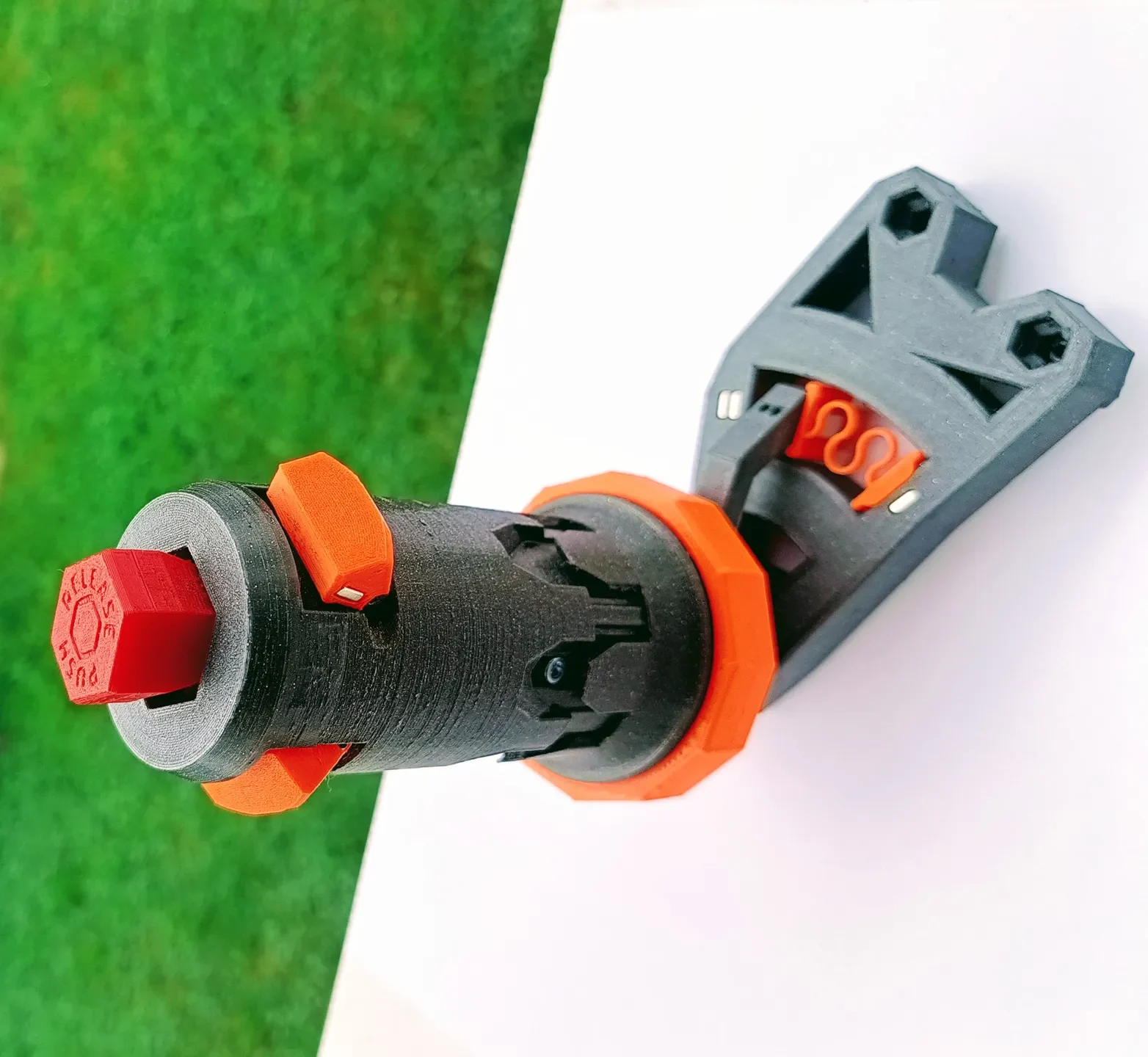

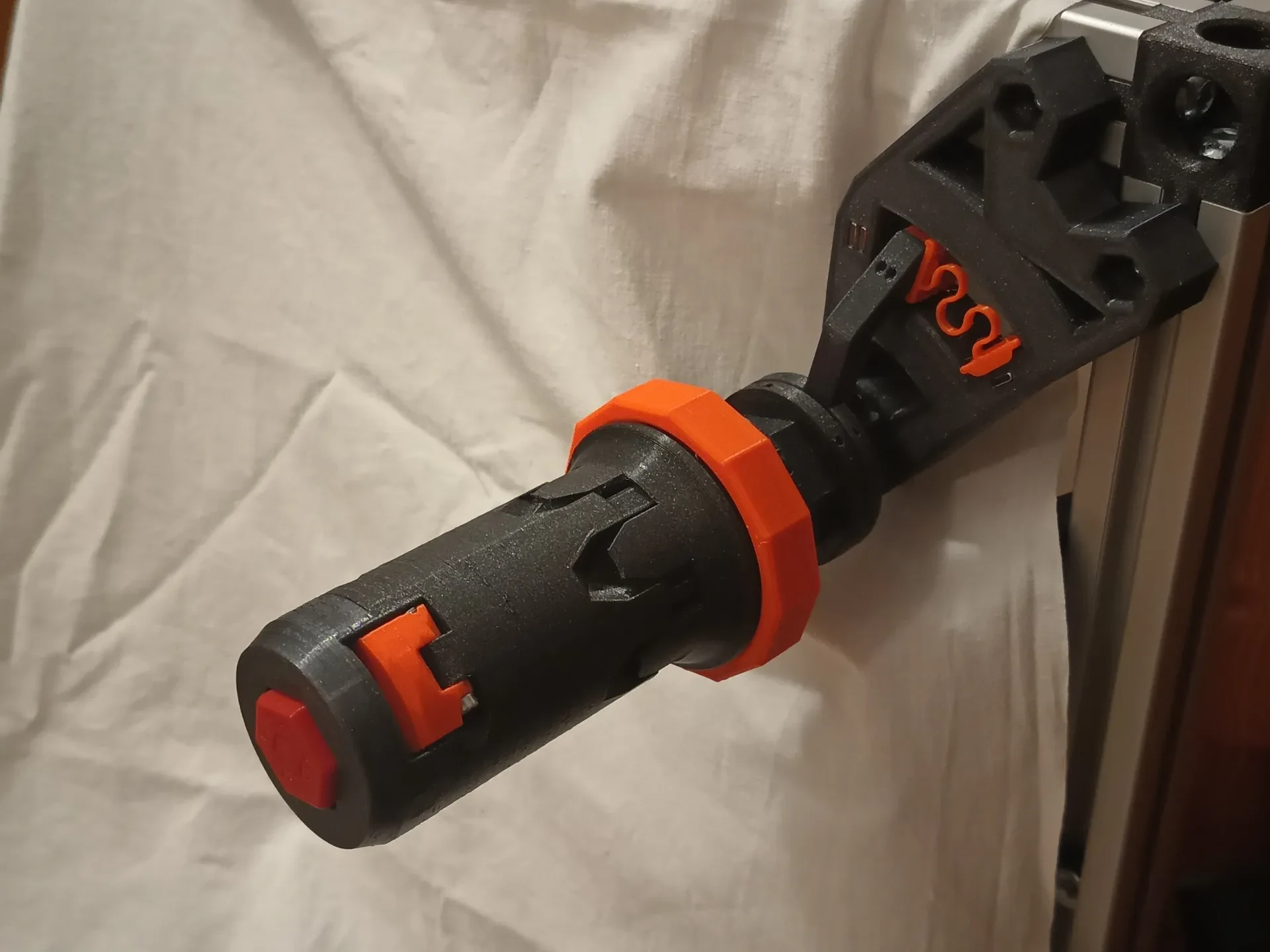

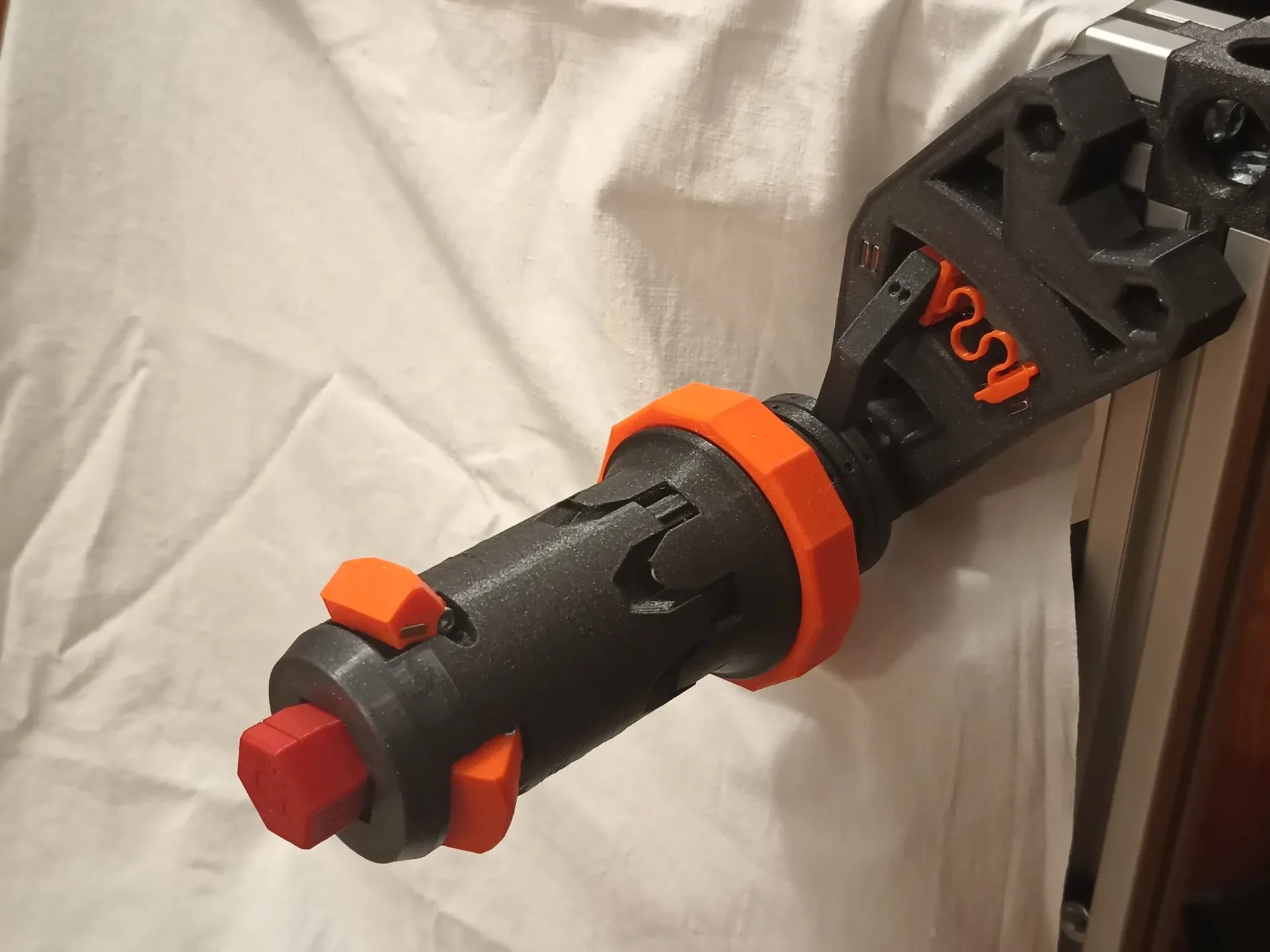

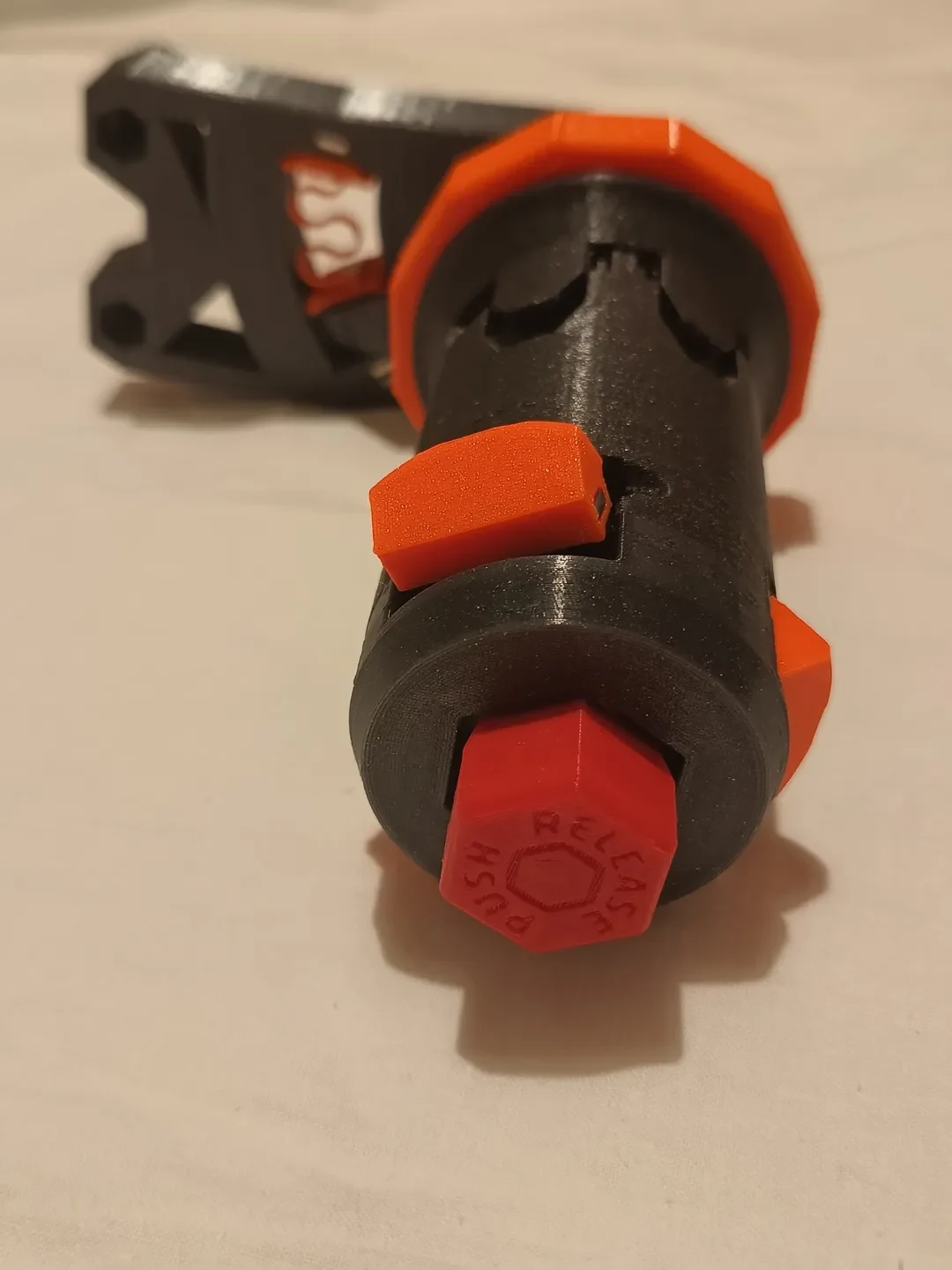

автоматическая блокировка при вставке катушки
управлялся одной рукой
магнитный тормоз против разматывания нити
широкий выбор настроек
никакие опоры не нужны

Рекомендуется:

печать из ПЭТГ
слой 0,2мм, 3 периметра, гироид заполнения 20%, расположение шва произвольное
вентилятор включен для мостов
external_body_49 принт с полями внутрь

Инструкции:

ориентация печати при загрузке деталей
lock_arm и lock_lever должны быть напечатаны 3 раза.

все болтовые и скользящие части должны двигаться плавно
вставьте магниты полностью в отверстия

Вам ну��но:

Неодимовые магниты:

31шт блок 10х6х2мм

Блок 3шт 20х6х2мм

Блок 3шт 5х5х2мм

4шт 6х2мм цилиндрические

2шт 6х4мм цилиндрические

(Примечание: магниты 5x5x2 можно заменить, прикрепив часть покрытия_кольца клеем.)

Винты:

1шт болт М8х125мм с головкой цилиндра под шестигранный ключ 6мм

7шт М3х4мм

1шт M3x8мм

3шт М3х20мм

3шт М3х12мм

3шт М3х35мм

Орехи:

1шт самоблокирующийся M8

1шт М3

Подшипники:

3шт 608-2Z

Инструкция по сборке:

drive.google.com/file/d/1MXKVDAgGqpj_q3hpU_lAMTzfOWWz4cTa/view?usp=sharing
на первом этапе не вставляйте магнит в часть bs_holder
продолжайте согласно инструкции

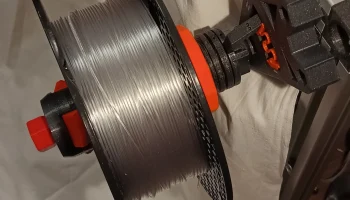

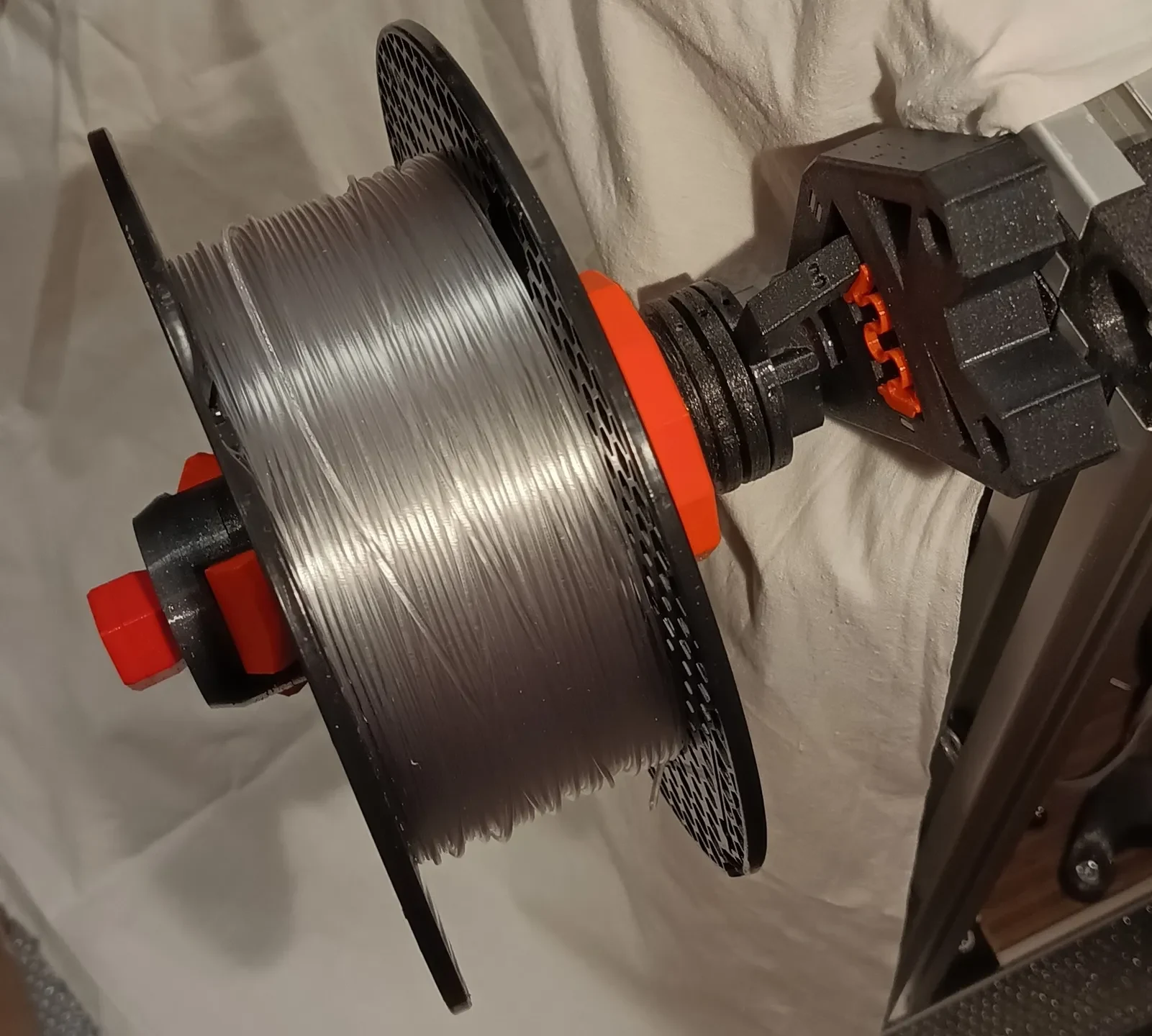

наконец, прикрутите его к оригинальному корпусу Prusa, используя крепеж, используемый для крепления оригинального кронштейна.
Все магниты размером 10x6x2 мм можно снять благодаря подготовленным отверстиям, выдавив их шестигранным ключом на 1,5 мм (кроме магнитов в Harmonica_damper). Магниты размером 20x6x2 мм можно вытолкнуть с помощью шестигранного ключа на 2 мм.

Установка катушки и настройка на определенную ширину катушки:

завинтите регулировочное_кольцо в сторону сердитого_держателя, но максимум до расстояния, на котором регулировочное_кольцо касается магнитного_кольца (для возможности полной блокировки механизма)
полностью зажмите (второй щелчок) катушку в держателе.
завинтите регулировочное_кольцо, направляя его в сторону шпули, чтобы оно не вращалось в держателе
сделано

Примечание:

Тормоз предназначен для установки на правую сторону оригинального корпуса Prusa.
тормоз работает даже без детали Harmonica_damper, но с нежелательным щелчком
