ESP-C3-DevKit-M-1 Корпус с нижней монтажной пластиной......

Модель Openscad оснащена опорной пластиной с монтажными выступами, которые можно привинтить к переделанной нижней части корпуса ESP-C3 от @jacek. Базовая пластина имеет достаточно внутреннего пространства, чтобы вместить любые выступающие снизу разъемы DuPont, а также отверстие для вывода кабеля, через которое можно проложить провода для внешних устройств. Я включил Openscad на случай, если вы захотите сделать ремикс.

Исходный файл ESP32_c3_BOTTOM_V1.stl был изменен только для добавления двух резьбовых отверстий для винтов M3 внизу для крепления опорной пластины винтами M3x8 мм. Обычно их довольно сложно заправить в первый раз, но после использования в будущем будет легче. Я печатаю с соплом 0,6 мм и высотой слоя 0,3 мм, поэтому результаты печати могут отличаться.

Файл ESP32_c3_TOP_v3.stl приложен для вашего удобства и не изменялся.

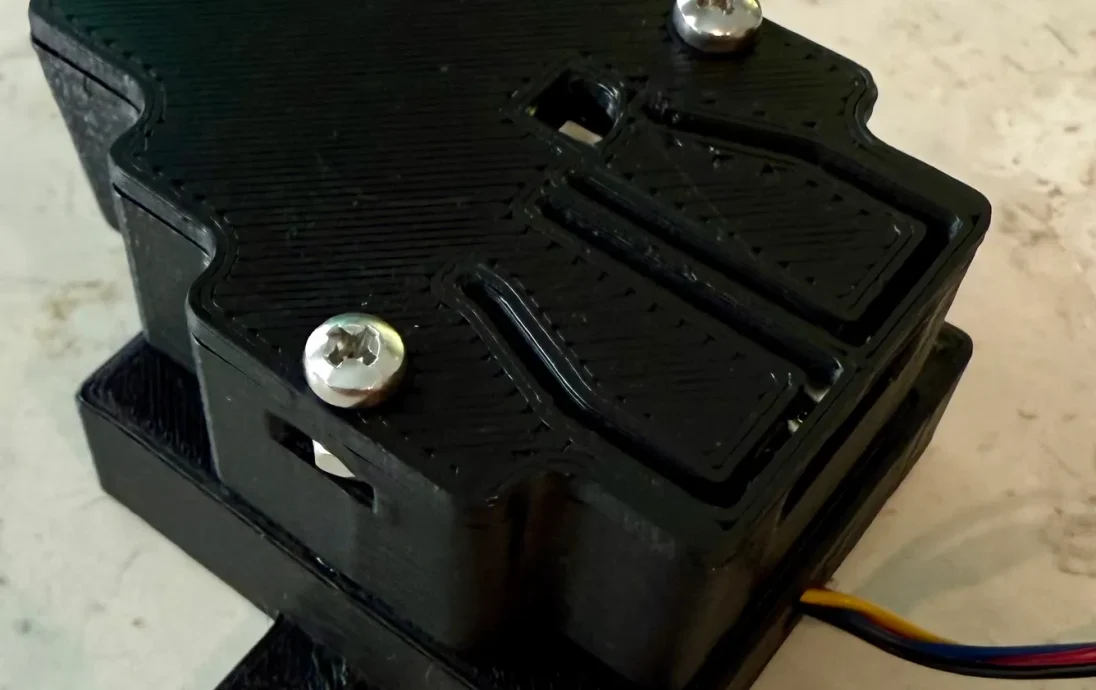

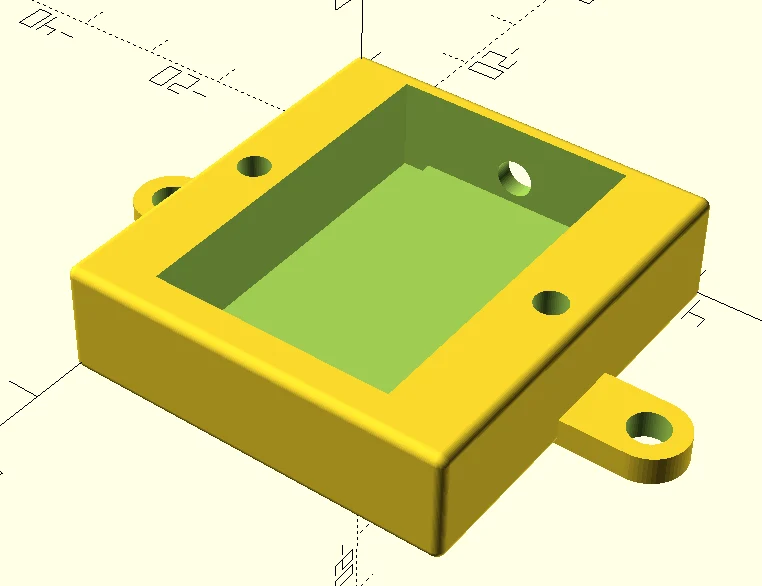

На фотографии показана завершенная сборка, а на снимке экрана Openscad показана только опорная пластина.
