Монтажная пластина для батареи для паровой рамы
(Перезагрузка моей модели с Thingiverse)

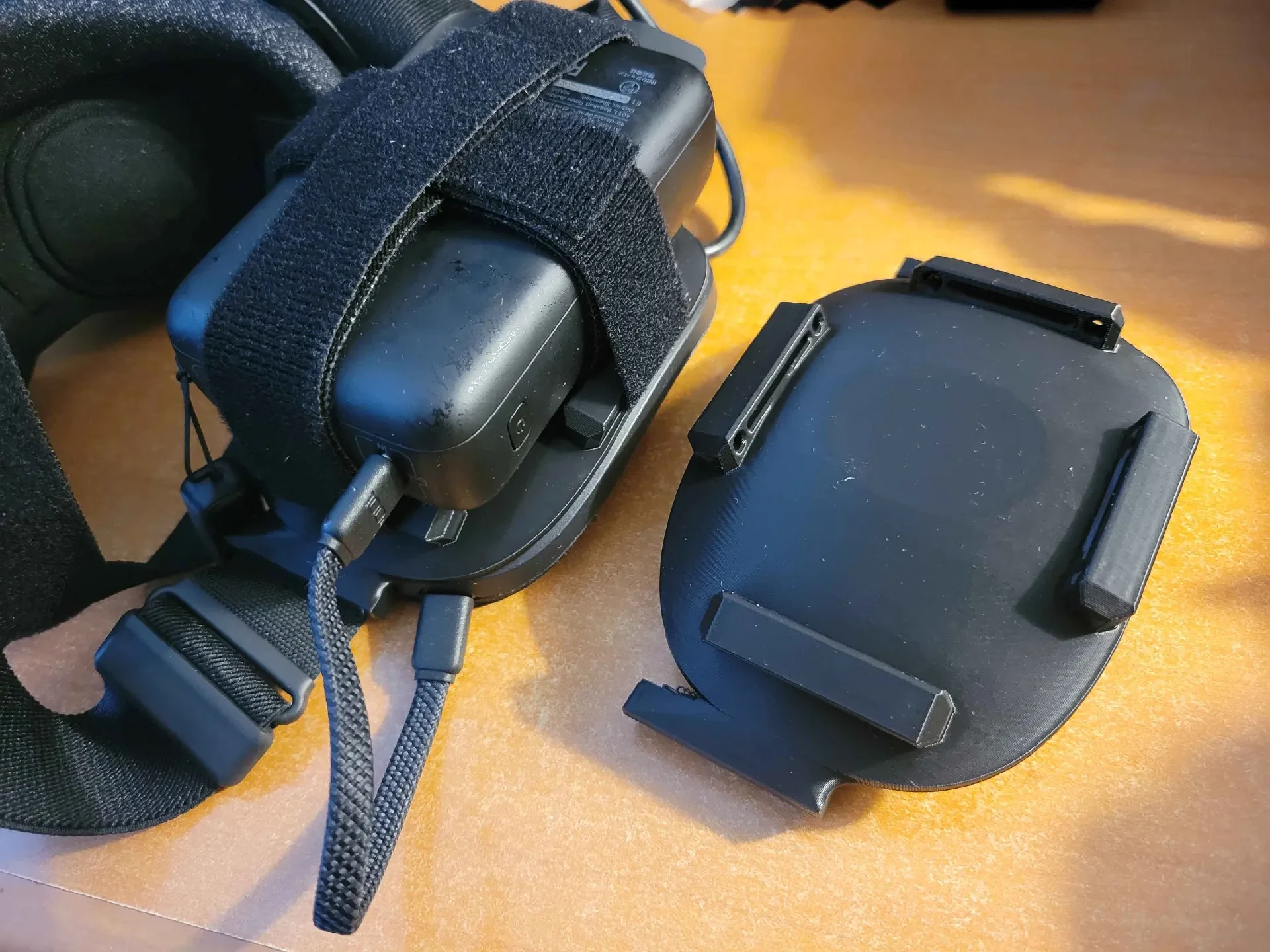

Пластина на задней части рамы для крепления батарей или других аксессуаров.
Предназначен для использования с верхним ремнем, поставляемым в комплекте эргономики (зажимы не должны пересекаться с задними точками крепления верхнего ремня).

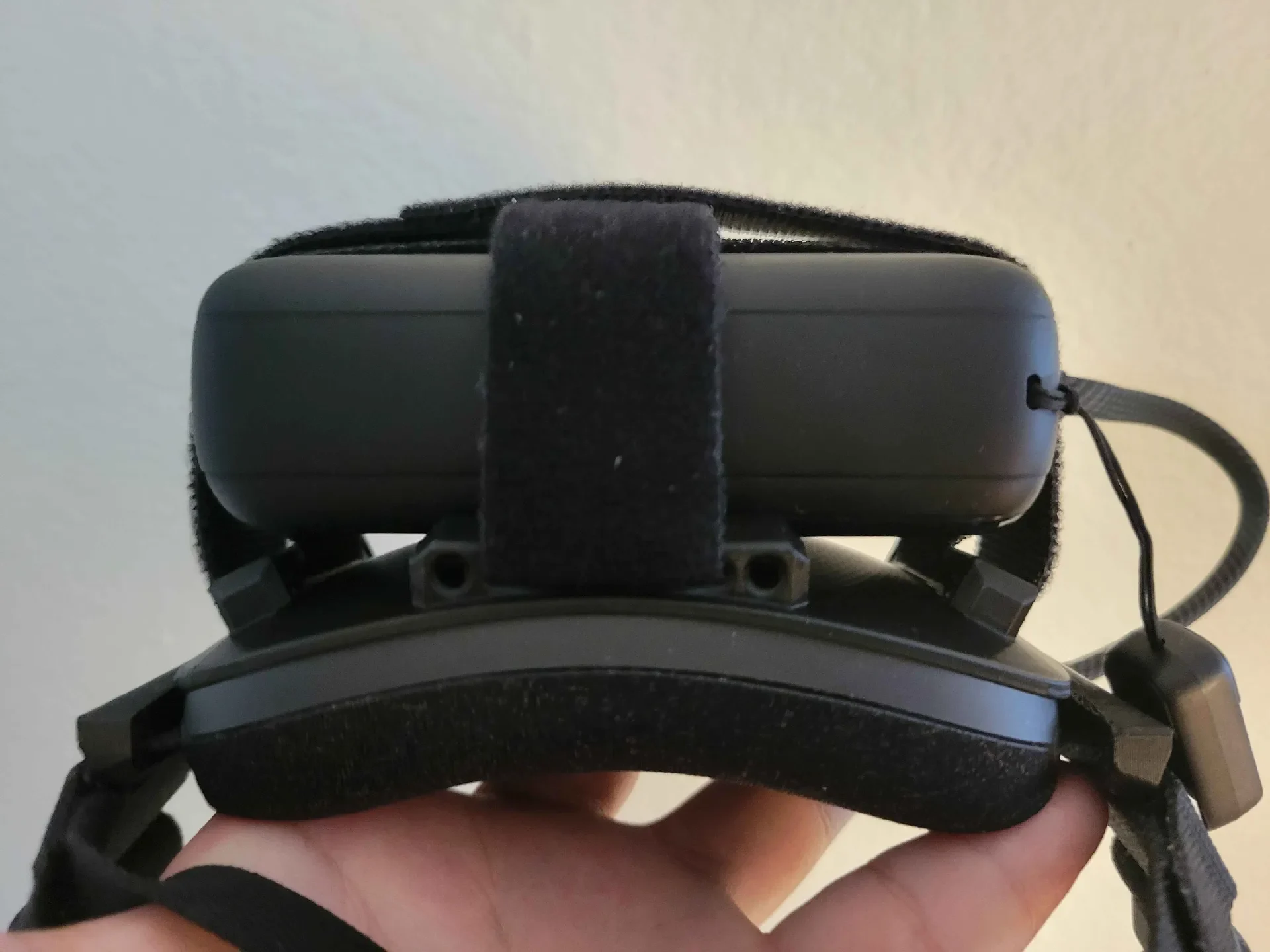

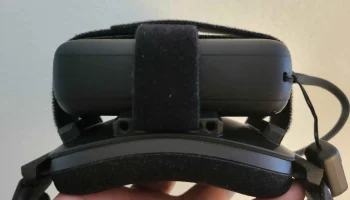

Сидит почти вплотную к аккумуляторному блоку рамы.
Каждая из четырех петель имеет прорезь размером 27 x 2,2 мм (1 x 0,08 дюйма) для использования с одной липучкой и два отверстия диаметром 3,5 мм, расположенные на расстоянии 35 мм друг от друга, для использования с паракордом (дополнительно).
Предназначен для печати на боковой стороне с поддержкой для оптимальной прочности.
Переход между пластиной и зажимом немного тонкий, поэтому можно использовать материалы с хорошей адгезией слоев, такие как PLA+, Tough PLA или лучше.
Снять опоры с верхнего зажима, не сломав его, сложнее всего, но после очистки рычагов достаточно для установки и использования.
Пример на фотографии был напечатан с использованием eSun PLA+ с двумя стенками, высотой слоя 0,2 мм и опорой для дерева (настройки по умолчанию, расстояние по оси Top Z 0,28 мм).
При установке рекомендуется сначала надеть оба верхних зажима, а затем заправить ремень в нижний зажим.
Важно заправить ремень в нижний зажим, так как он предотвращает соскальзывание пластины, когда вы потягиваете ее вверх.
Задняя пластина сама по себе также поставляется в виде файла .step, если кто-то захочет с ее помощью что-то спроектировать, пока мы ждем, пока Valve выпустит официальные модели САПР.
Геометрия является приблизительной, поэтому края не находятся ни заподлицо, ни перпендикулярно фактической геометрии аккумуляторной батареи.

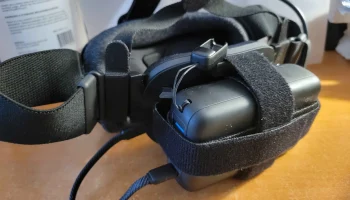

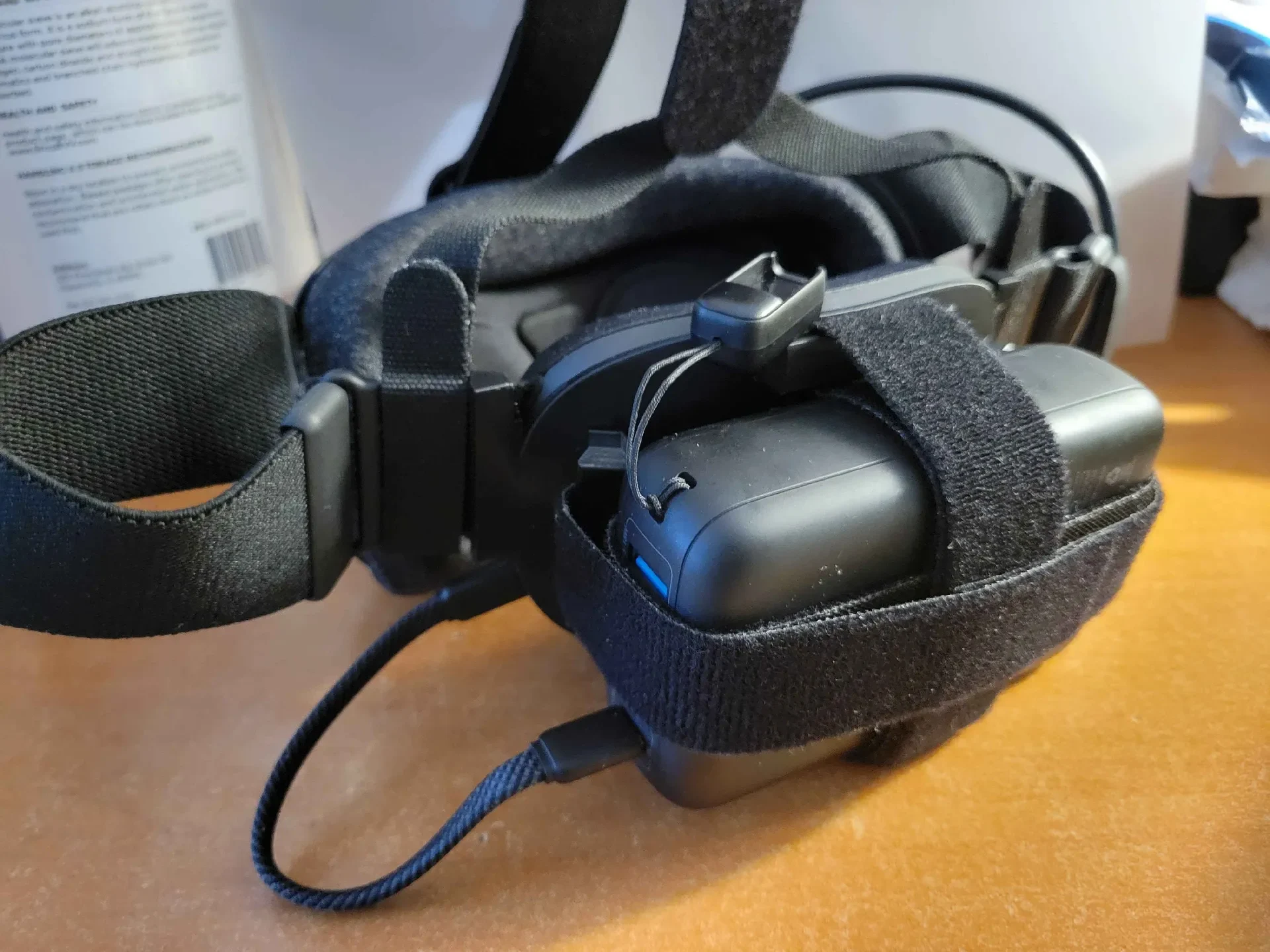

На рисунке показан блок питания INIU емкостью 25000 мАч в качестве примера монтажной конфигурации.
Я купил этот блок питания для другого проекта, и его не рекомендуется использовать в реальных условиях, поскольку он слишком тяжел для Frame.
Любой из 10000 мАч (37 Втч), вероятно, подойдет лучше.
