Держатель для аккумулятора Steam Frame с возможностью го...

Позволяет использовать дешевые аккумуляторы VEEKTOMX 10 Ач, чтобы продлить время игры.

UPD: Обновил дизайн и загрузил файлы как для старого, так и для нового размера аккумулятора. В новом дизайне аккумулятор расположен немного ближе к спинке, поэтому он должен быть более удобным.

Печать

Выберите правильный .stl. Если у вас аккумулятор предыдущего поколения (1 порт USB-c, 1 порт micro-USB), выберите «Система горячей замены батареи Steam Frame — Old.stl». Если у вас аккумулятор текущего поколения (2 порта USB-x), выберите «Система горячей замены аккумулятора Steam Frame — New.stl».

.3mf содержит и то, и другое на отдельных печатных формах — печатные формы имеют соответствующие названия.

Ориентация печати довольно очевидна — плоской стороной вниз. Никаких опор не требуется, есть несколько мостов, которые предназначены для печати без каких-либо проблем.

Сборка

Для сборки вам понадобится короткий кабель USB-C — USB-C и пистолет для горячего клея.

Установите аккумулятор в держатель, подключите кабель и убедитесь, что он вставлен до конца.

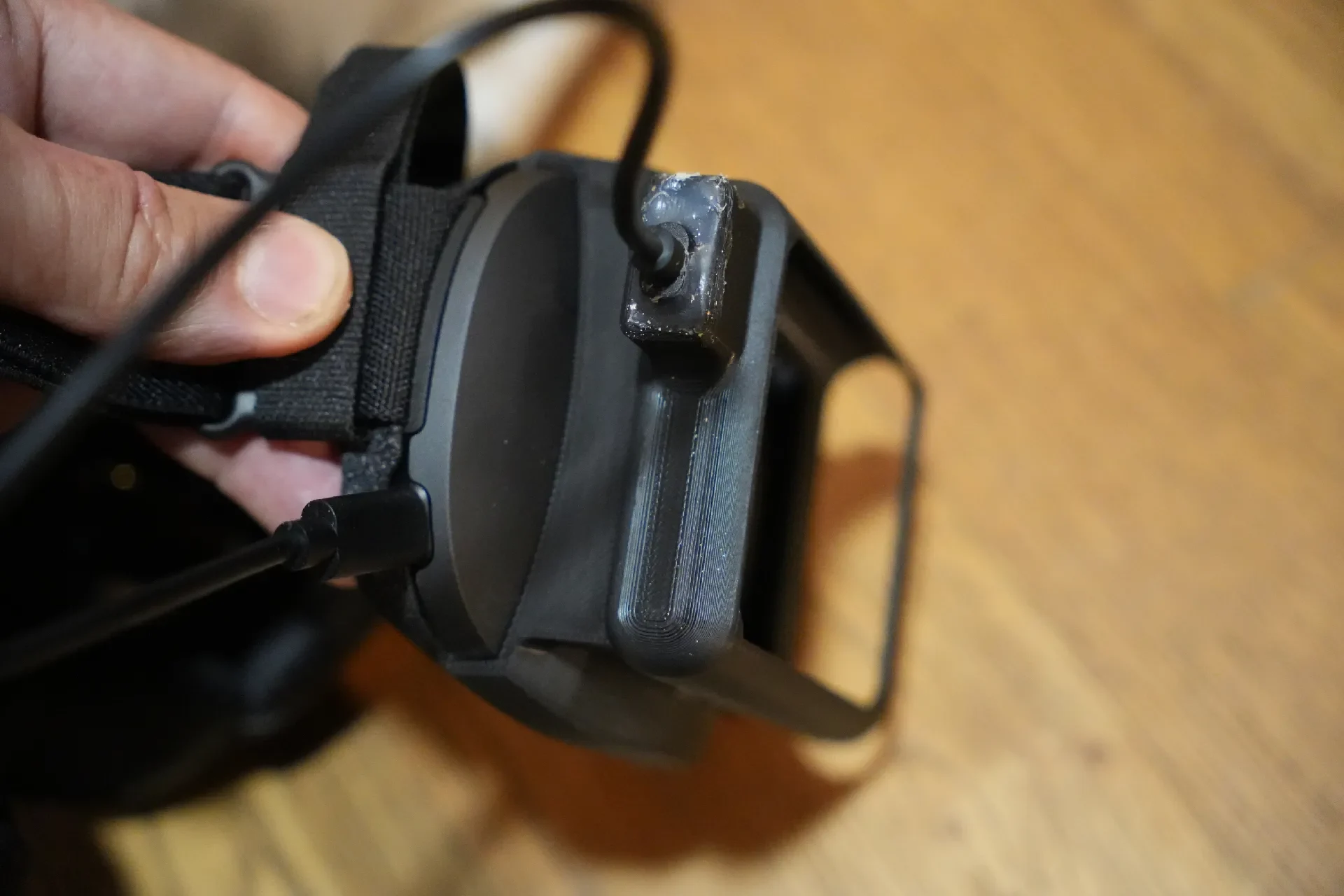

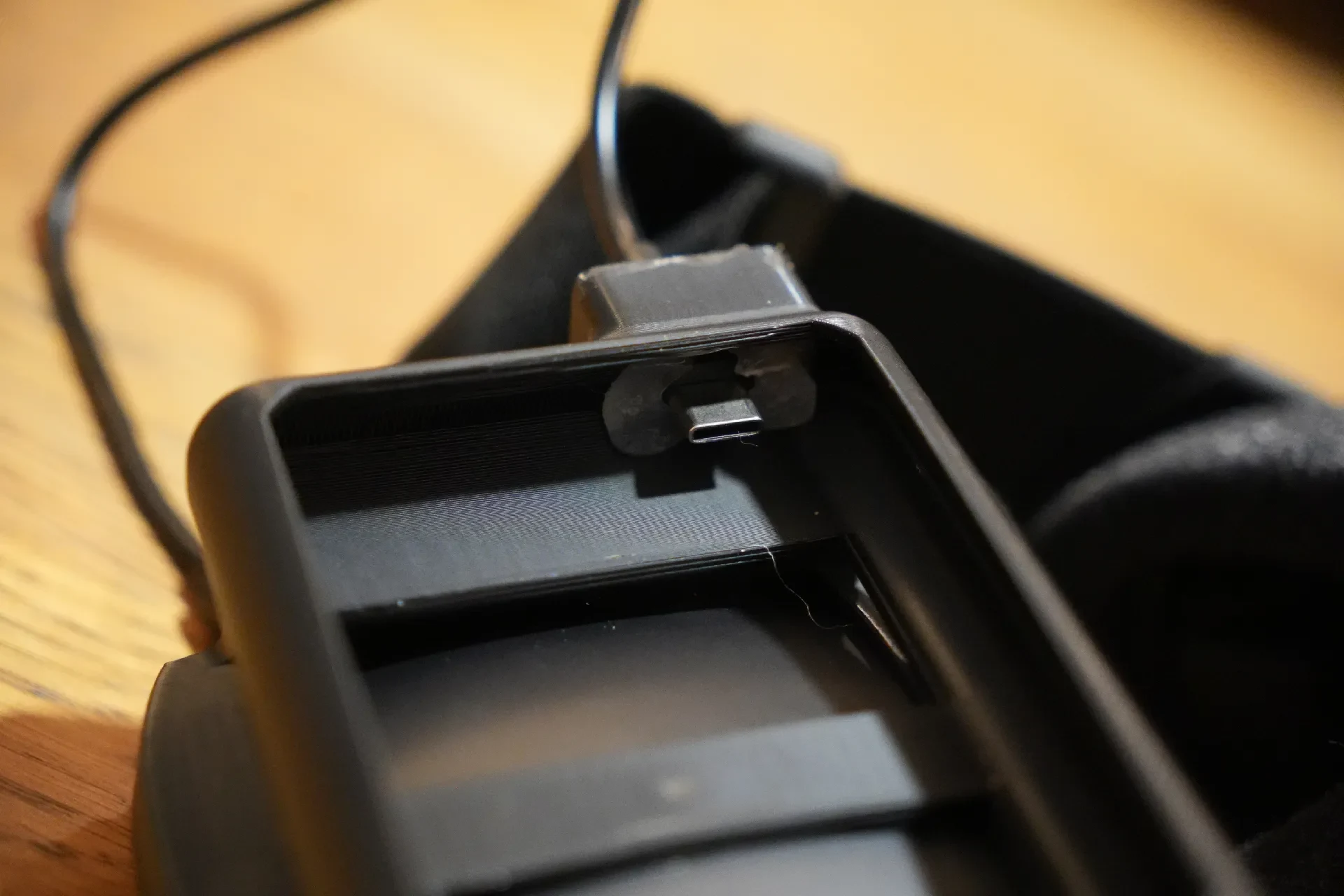

Нагрейте пистолет для горячего клея до рабочей температуры и введите горячий клей между кабелем и удлинителем на креплении (у меня не очень хорошие навыки работы с горячим клеем, возможно, вы справитесь с задачей лучше)

Подождите одну минуту, чтобы клей остыл.

Аккуратно извлеките повербанк из держателя.

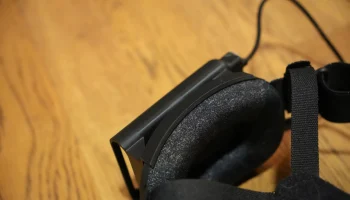

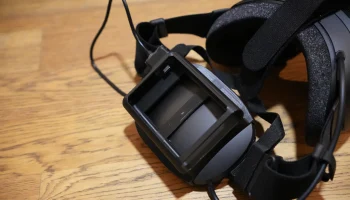

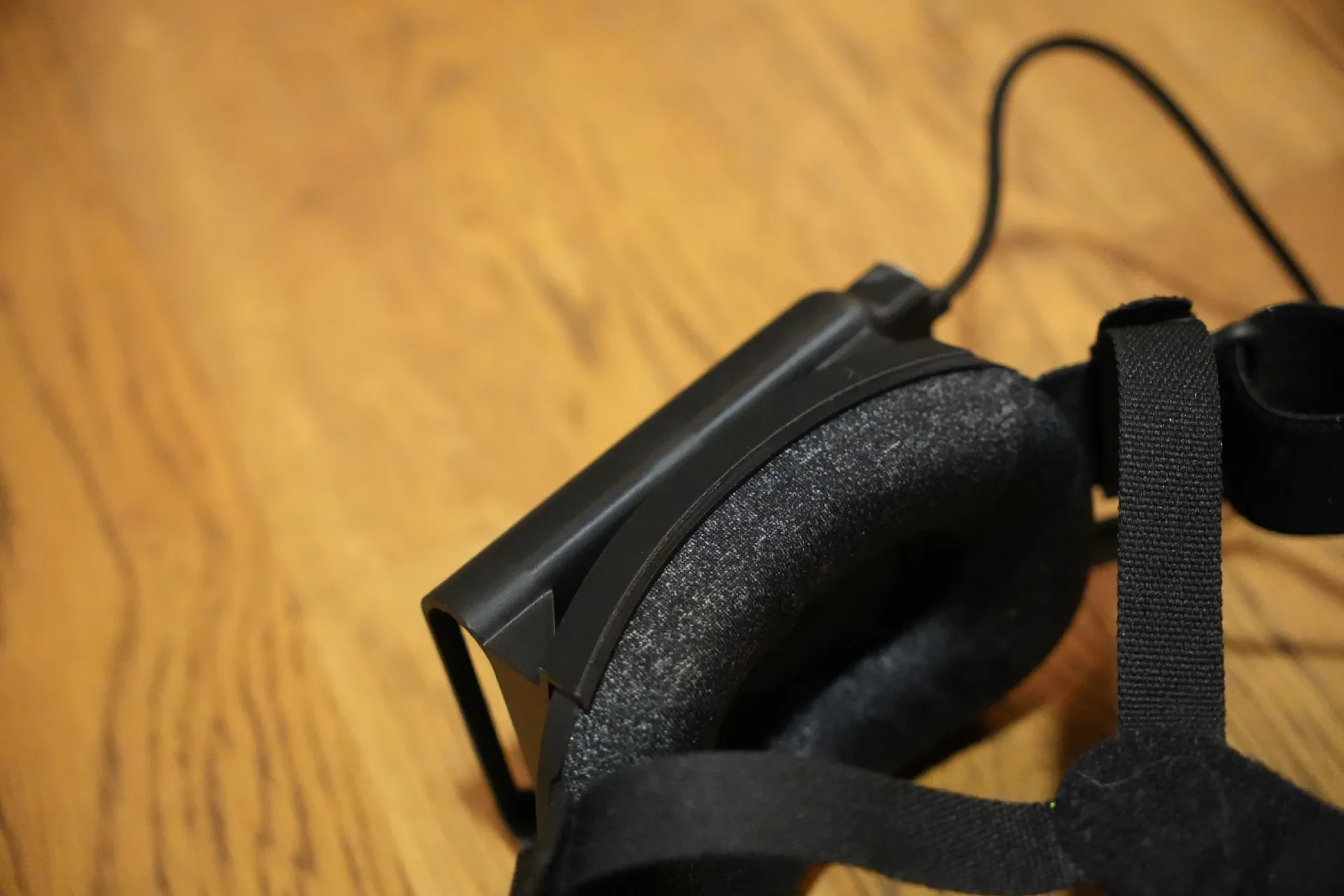

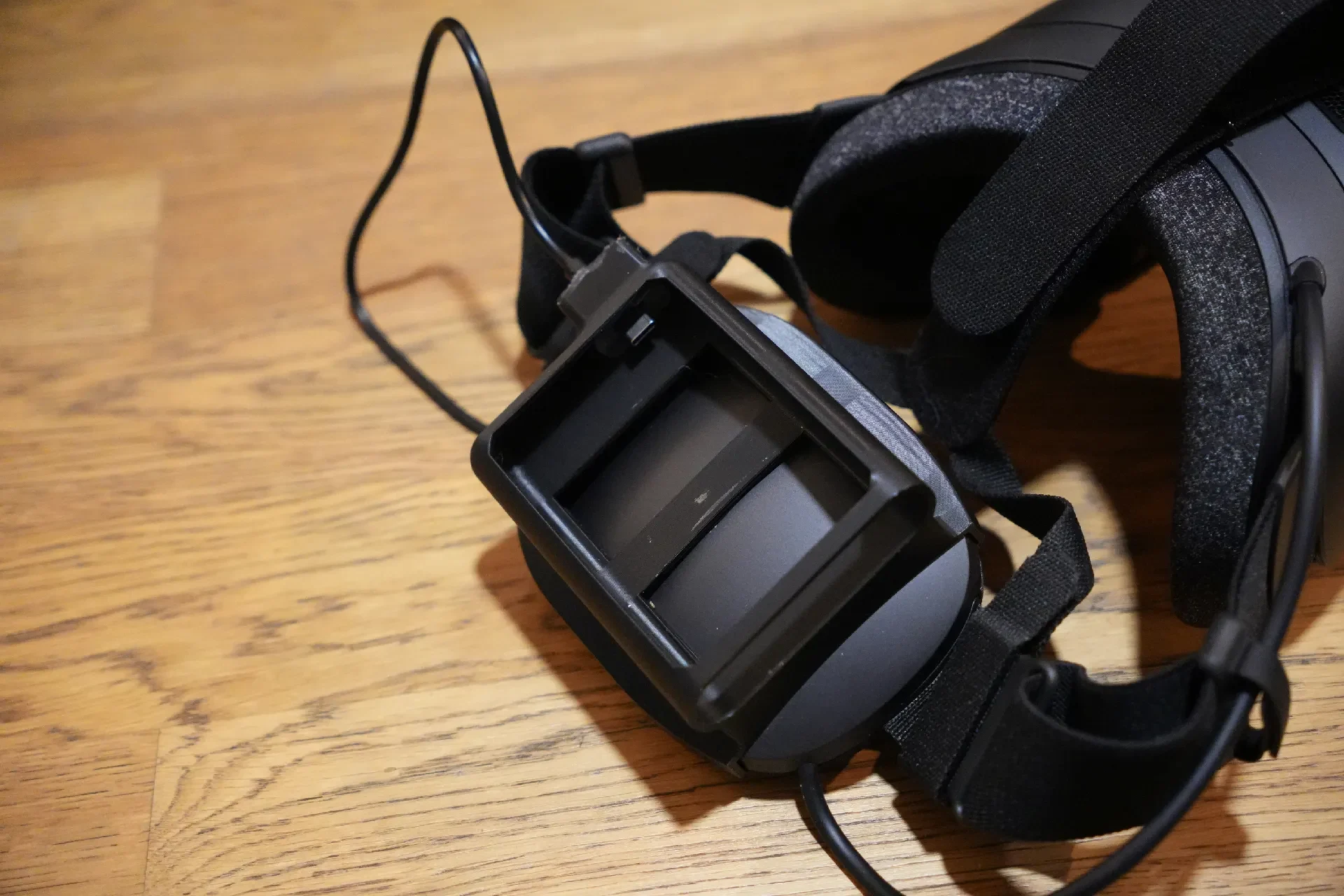

Прикрепите держатель к задней части Steam Frame.

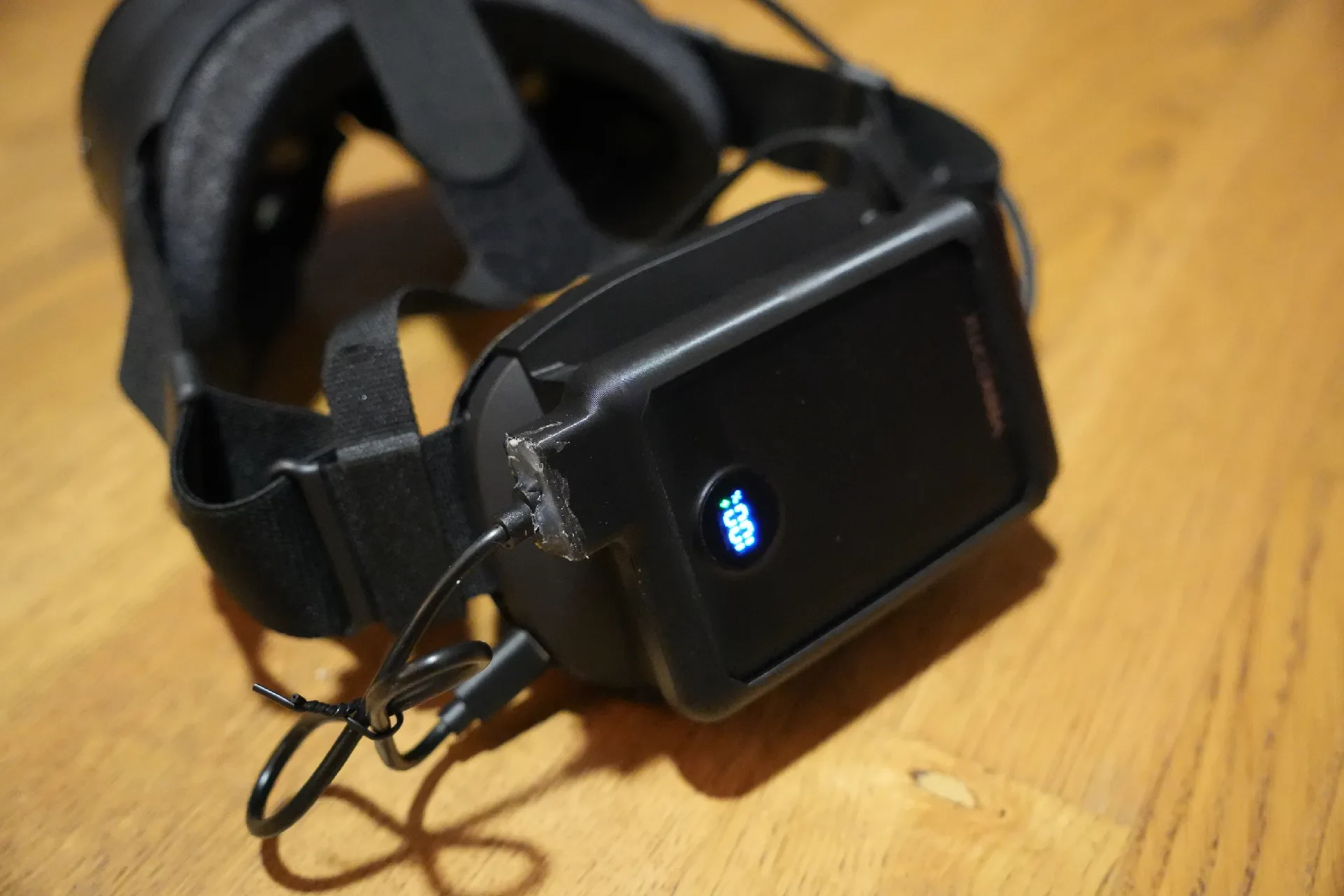

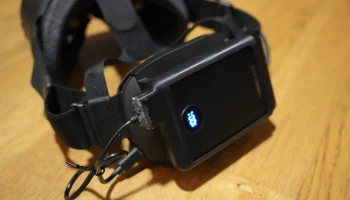

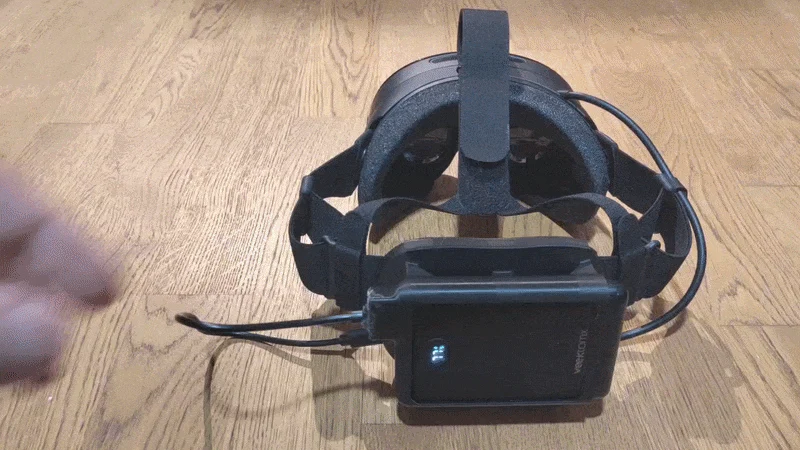

Ваша система горячей замены готова к использованию

Внимание!

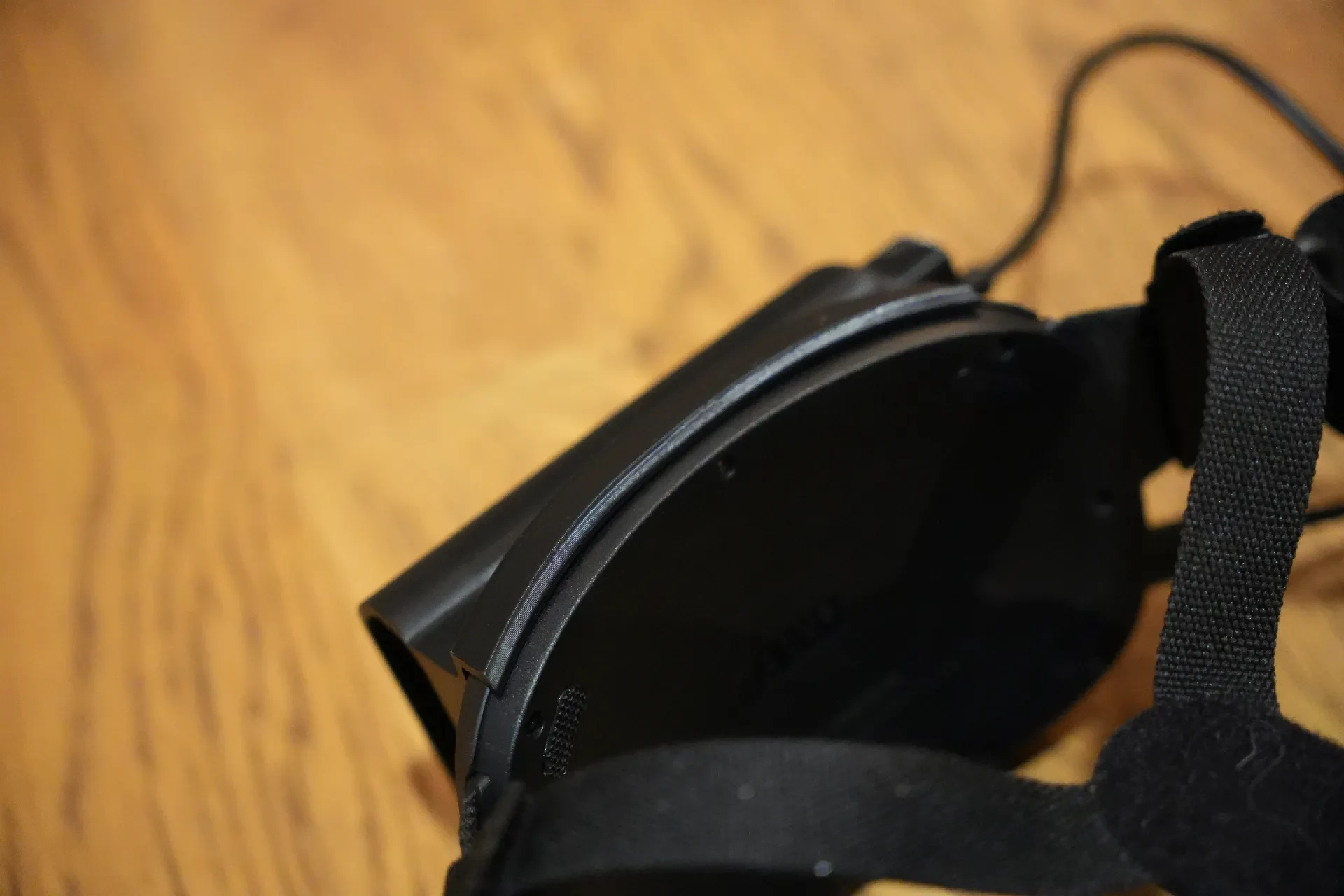

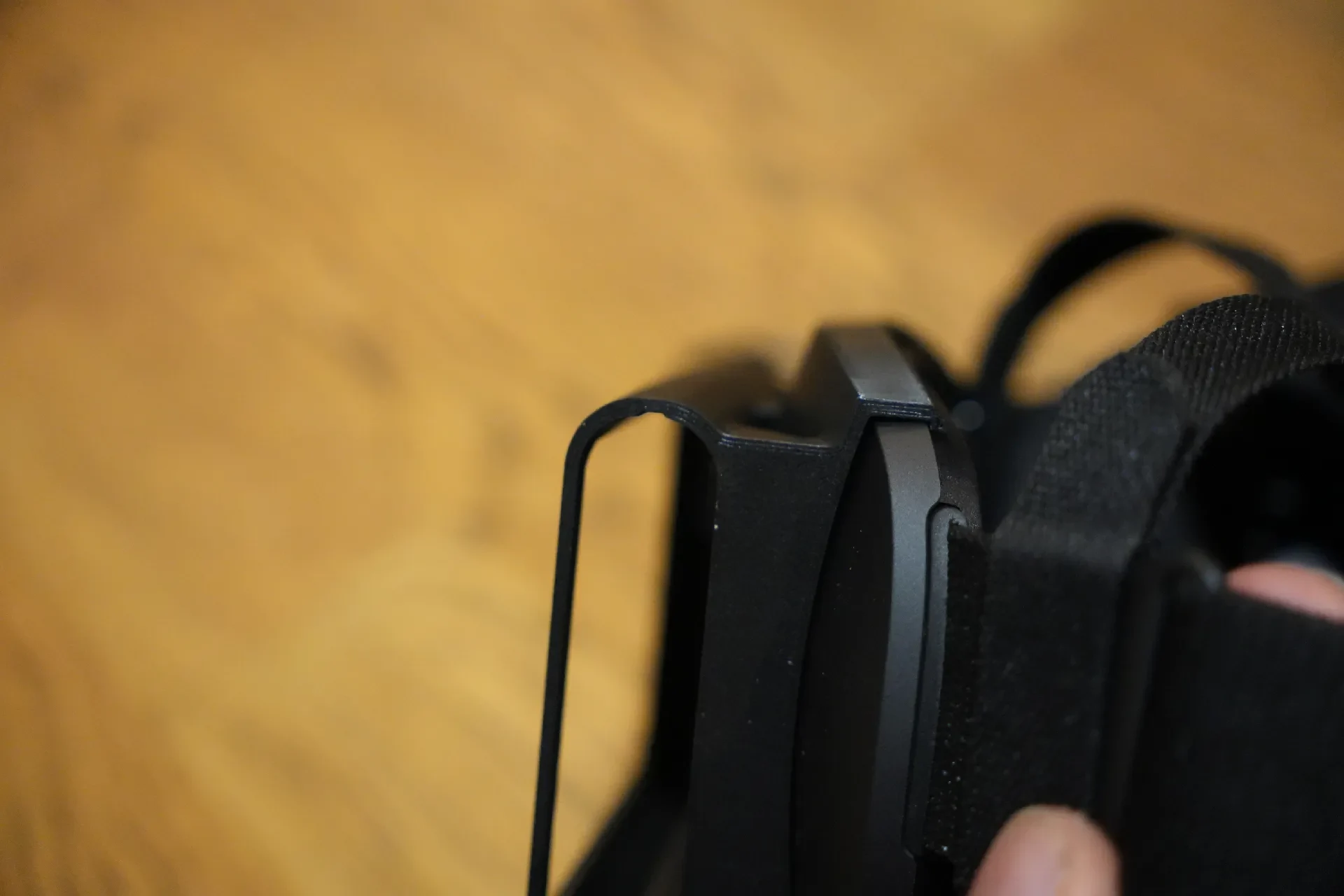

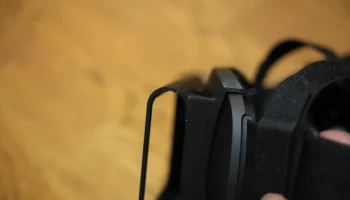

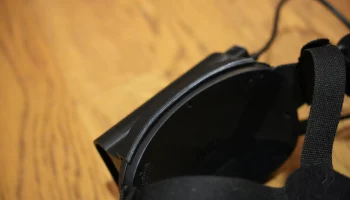

Держатель очень плотно прилегает к раме. Чтобы снять его, вставьте пластиковый инструмент для разборки телефона из угла и осторожно продвигайтесь к центру:

Ссылки

Эта конструкция включает в себя ранее созданный мной держатель батареи VEEKTOMX: ссылка

Дизайн был создан в Onshape. Файлы моделей доступны здесь: ссылка
