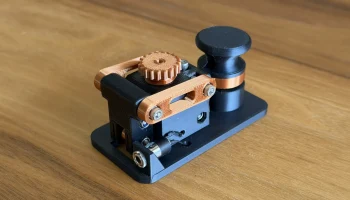

Виртуальная точка поворота Прямой ключ Морзе

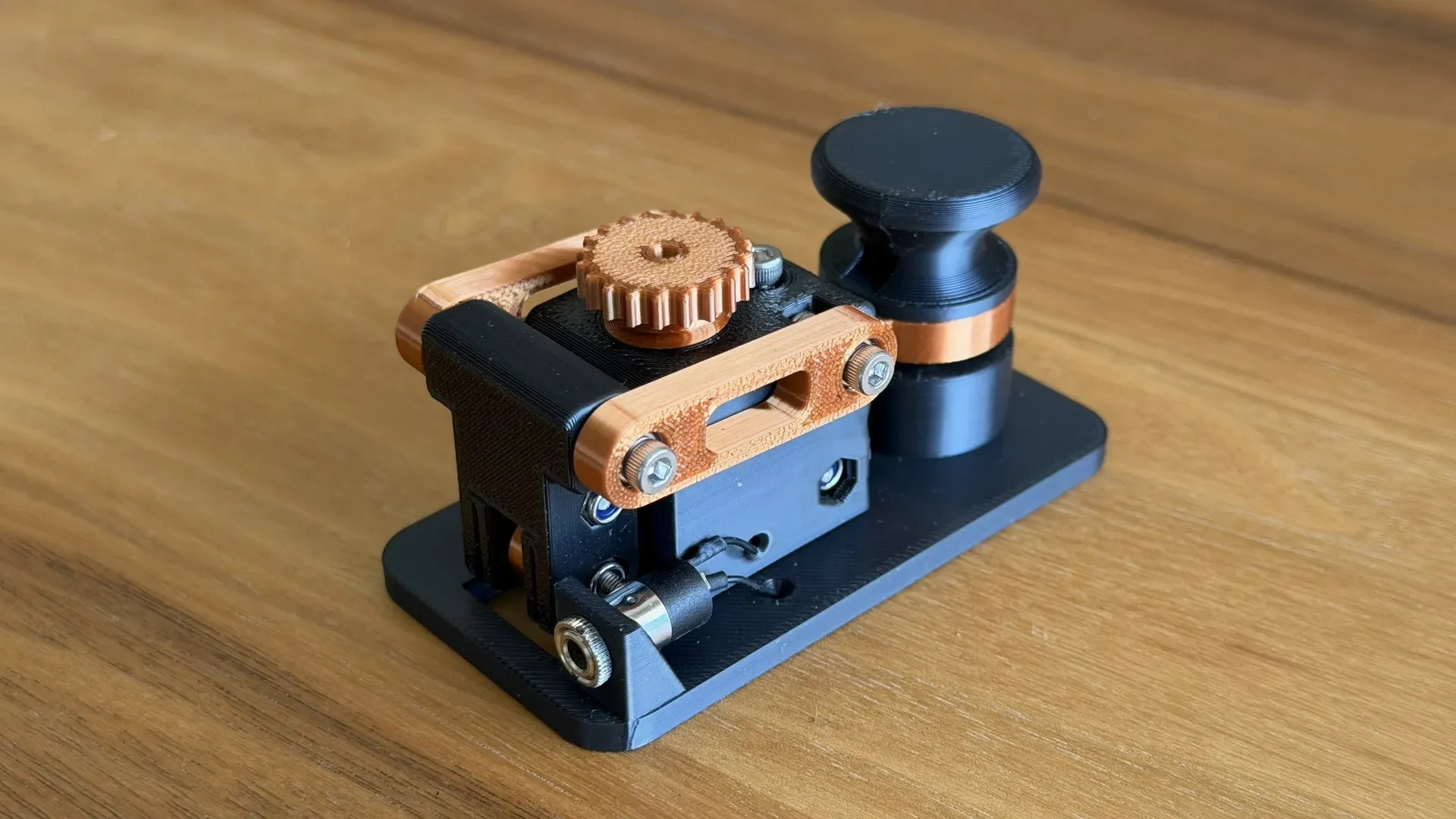

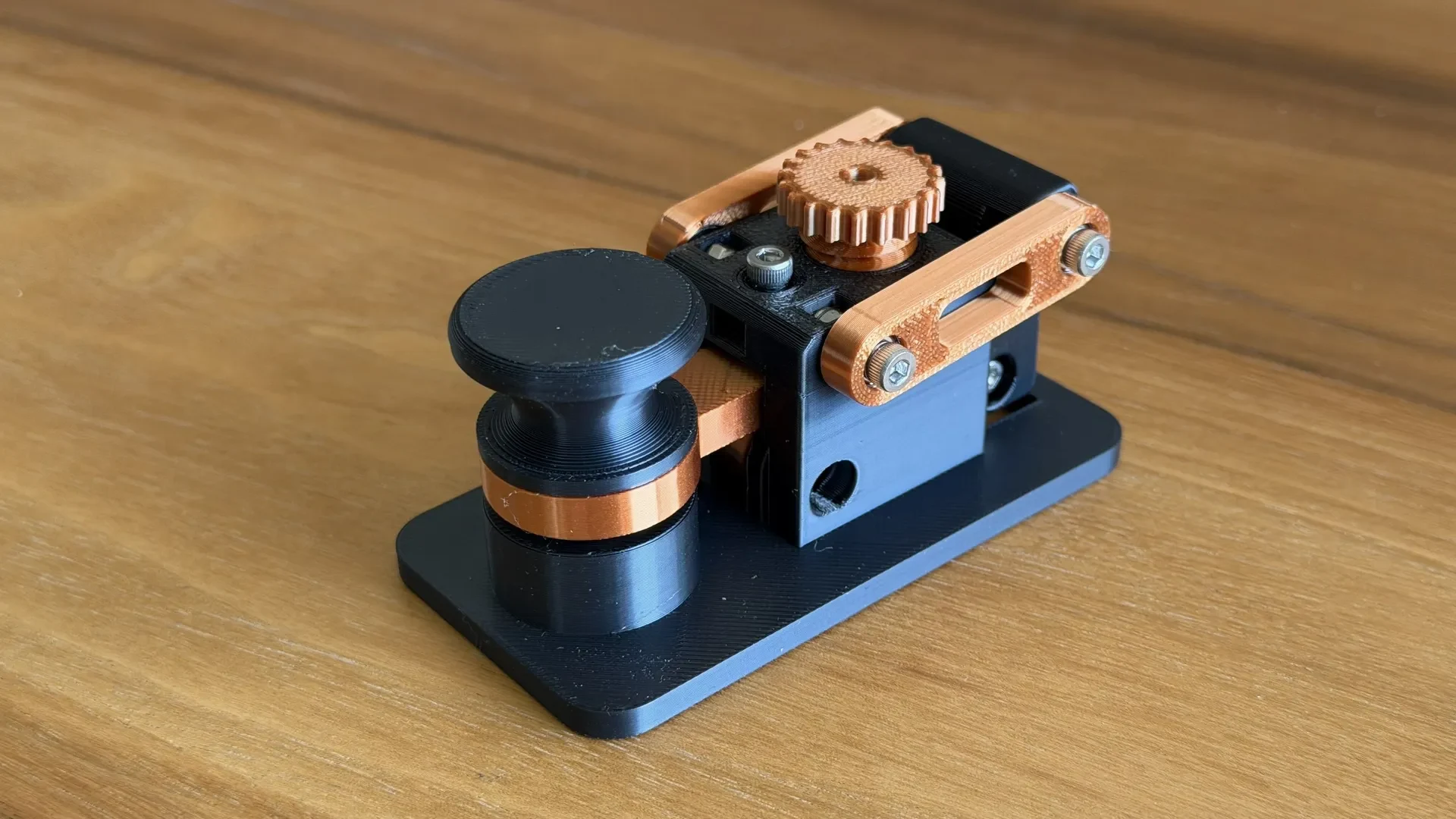

Прямой ключ Морзе VPP — ручка следует естественной траектории запястья.
Демонстрация концепции:
Видео сборки:
Печатные детали
STL в печатной ориентации, кроме башни: STL стоит на язычках, 3mf печатает крышей вниз.
база ×1
башня ×1
рука ×1
хвост ×1
ручка ×1
ссылка ×3
держатель (магнитный винт) ×1
кольцо ×2 (3MF печатает 4: два запасных)
Аппаратное обеспечение
Список покупок: a.co/0eKKzGF6.
Винты с головкой под торцевой ключ M3: M3 × 12 × 6, M3 × 14 × 1, M3 × 18 × 2 (один комплект охватывает все три): www.amazon.com/dp/B083SGJ7BD
Контргайка M3 с нейлоновой вставкой, 5,5 AF × 4 × 9: www.amazon.com/dp/B0CPJF21KP
Плоская шайба M3, 3 × 5 × 0,2 мм × 8 (обе стороны каждого подшипника верхней тяги): www.amazon.com/dp/B0DP6ZB4DD
Шарикоподшипник 693ZZ ABEC-7, 3×8×4, экранированный ×6: www.amazon.com/dp/B0D3VCBPVV
Дисковый магнит 8 × 3 мм, N35+ ×6: www.amazon.com/dp/B0GVRX49XG
Застежка для бумаги с латунным покрытием, круглая головка 10 мм, хвостовик 1 дюйм × 1 (зажим на ножке — подвижный контакт): www.amazon.com/dp/B004G541YG
Панельный разъем TRS 3,5 мм, вертикальный 3-контактный, с резьбовым воротником × 1: www.amazon.com/dp/B0FQ311GYM
Многожильный соединительный провод 28-30 AWG, 150 мм: www.amazon.com/dp/B07G2SWB19
Тонкий клей CA
Изолента (квадрат 5×5 мм для упора покоя) и термоусадка для выводов домкрата.
Лицензия
Дизайн K0TX. CC BY-NC-SA 4.0: делитесь, распечатывайте и делайте ремиксы, указав K0TX и ссылку здесь; скажите, что вы изменили, и поделитесь своей версией на тех же условиях; продажа файлов, распечаток или комплектов запрещена.
