FlexReel - Модульная система хранения перфорированных па...
В этой модульной катушке используется общее основание с двумя вариантами «пальцев», позволяющее вмещать как небольшие шнуры и кабели, так и более крупные предметы, такие как воздушные шланги и шланги для пылесосов.
Оба стиля пальцев используют одну и ту же основу и оборудование, что позволяет устанавливать любой стиль по мере необходимости.

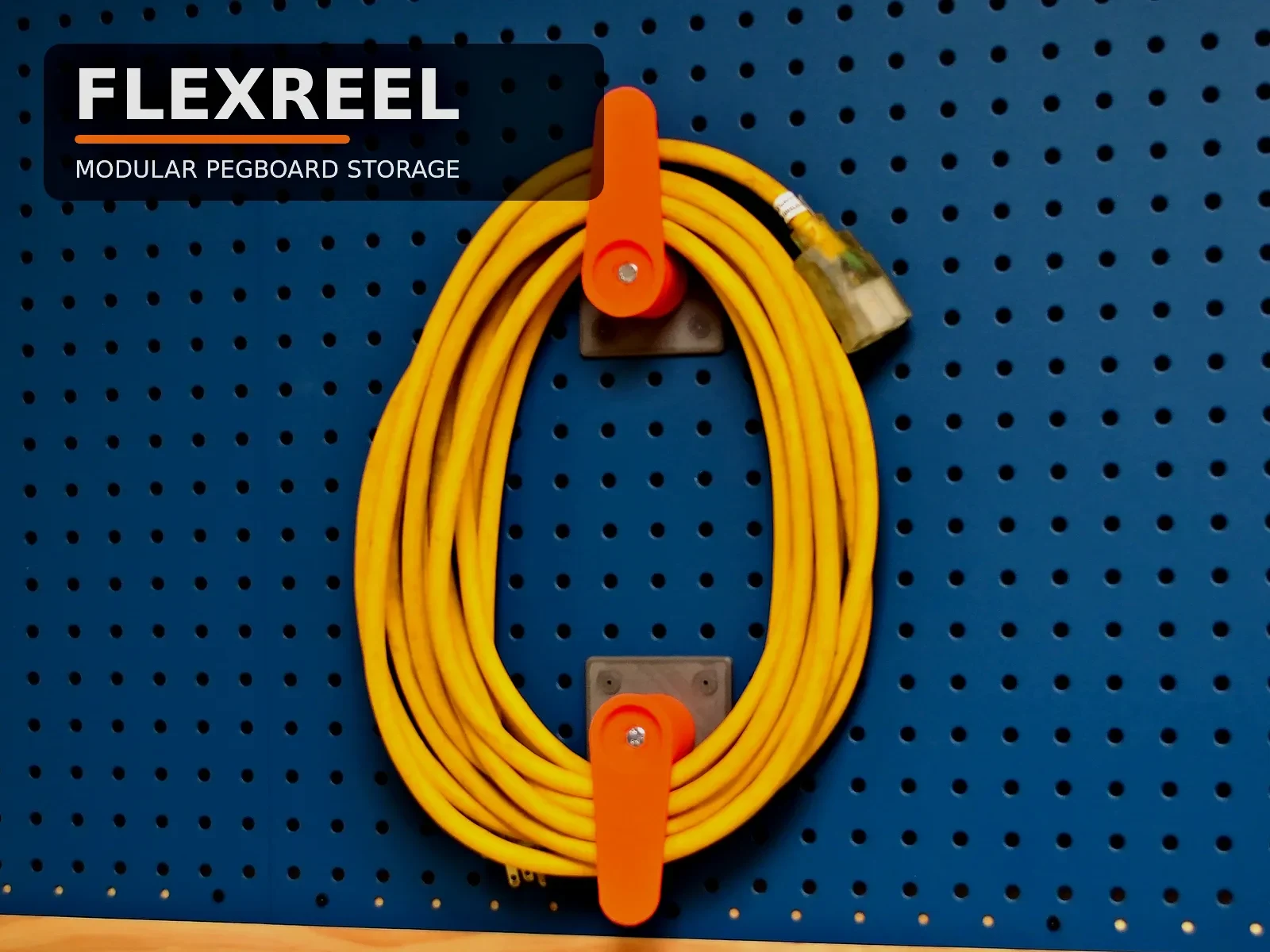

Стандартная катушка: удлинители, веревка, ремни, кабель.
Deep Reel: воздушный шланг, вакуумный шланг, более тяжелый кабель.
Пальцы фиксируются на 180 градусов, поднимаясь и поворачиваясь соответствующим образом.
Полную демонстрацию смотрите в видео.
Рекомендации по печати:
PETG (я использовал Sunlu Rapid Matte серого и оранжевого цвета)
4 петли стен, 22% заполнение гироидом, дерево (авто), по умолчанию (сетка/органический)
Аппаратная (для каждого) сборка
Кол-во
Описание
Примечания
1
Болт 1/4-20 UNC x 1-1/2 дюйма L с частичной резьбой
1
Гайка 1/4-20 UNC
1
Пружина сжатия (внешний диаметр примерно от 1 до 1-1/4 x 5/16 дюйма)
Точный размер не критичен, я выбрал из ассортимента метизов подходящий под болт 1/4".
Сборка:

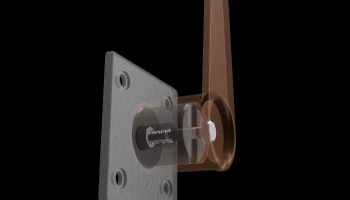

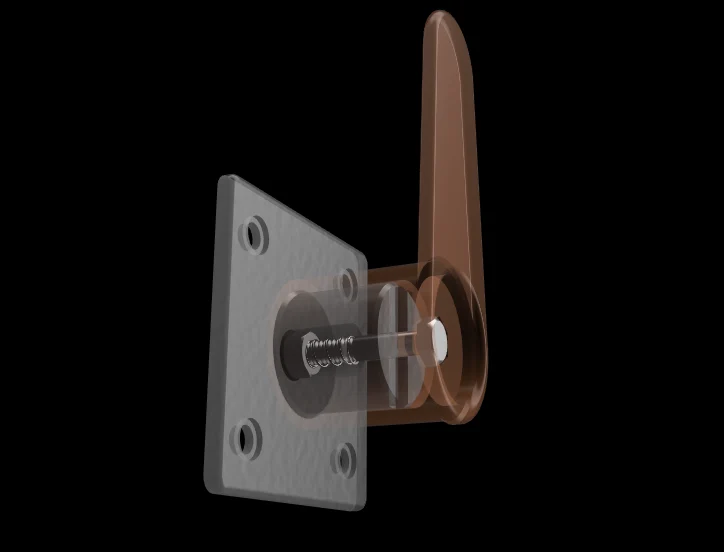

1. Вставьте болт в рычаг, вставив головку в шестигранное углубление.
2. Вставьте рычаг/болт в основание и вставьте пружину в выемку на противоположной стороне.
3. Навинтите гайку на болт, сжимая пружину при затягивании (гайка будет находиться заподлицо с болтом).
4. Используйте заклепки, соответствующие толщине вашей перфорированной панели (металл, МДФ и т. д.).
Я использовал любой из них в зависимости от материала и толщины перфорированной доски:
www.printables.com/model/645943-lockable-14-inch-pegboard-rivet-stronger-remix
www.printables.com/model/47496-lockable-pegboard-rivet
Подчеркну, что надежное крепление основания к перфорированной панели имеет важное значение, поэтому необходимо приобрести заклепку подходящего размера. критично!
