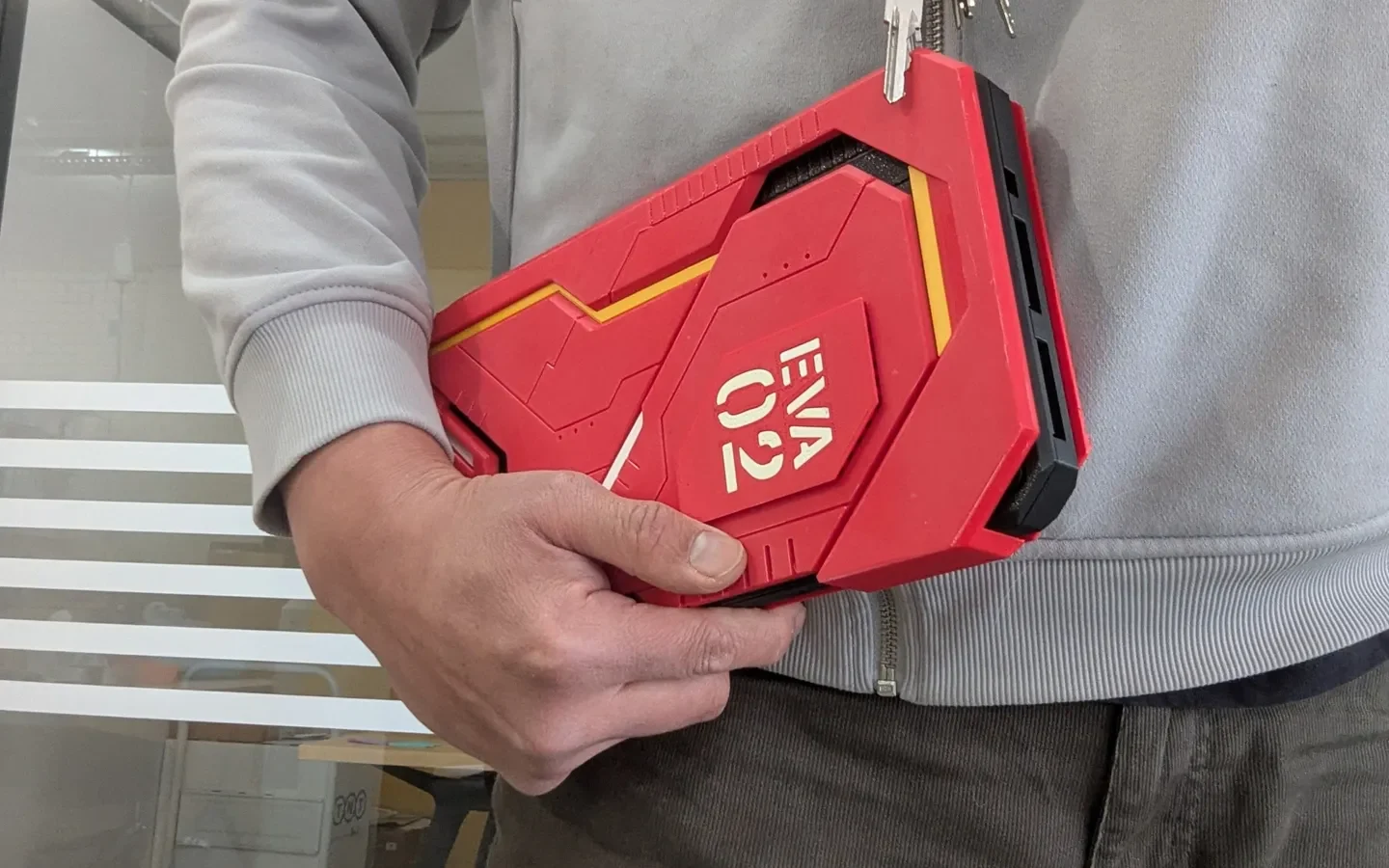

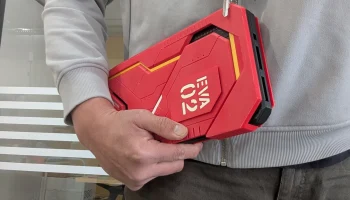

Корпус EVA Framework

Мое вдохновение для корпуса FRAMEWORK Mainboard основано на одном из моих любимых японских аниме.

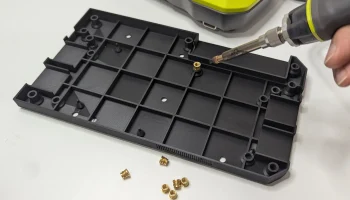

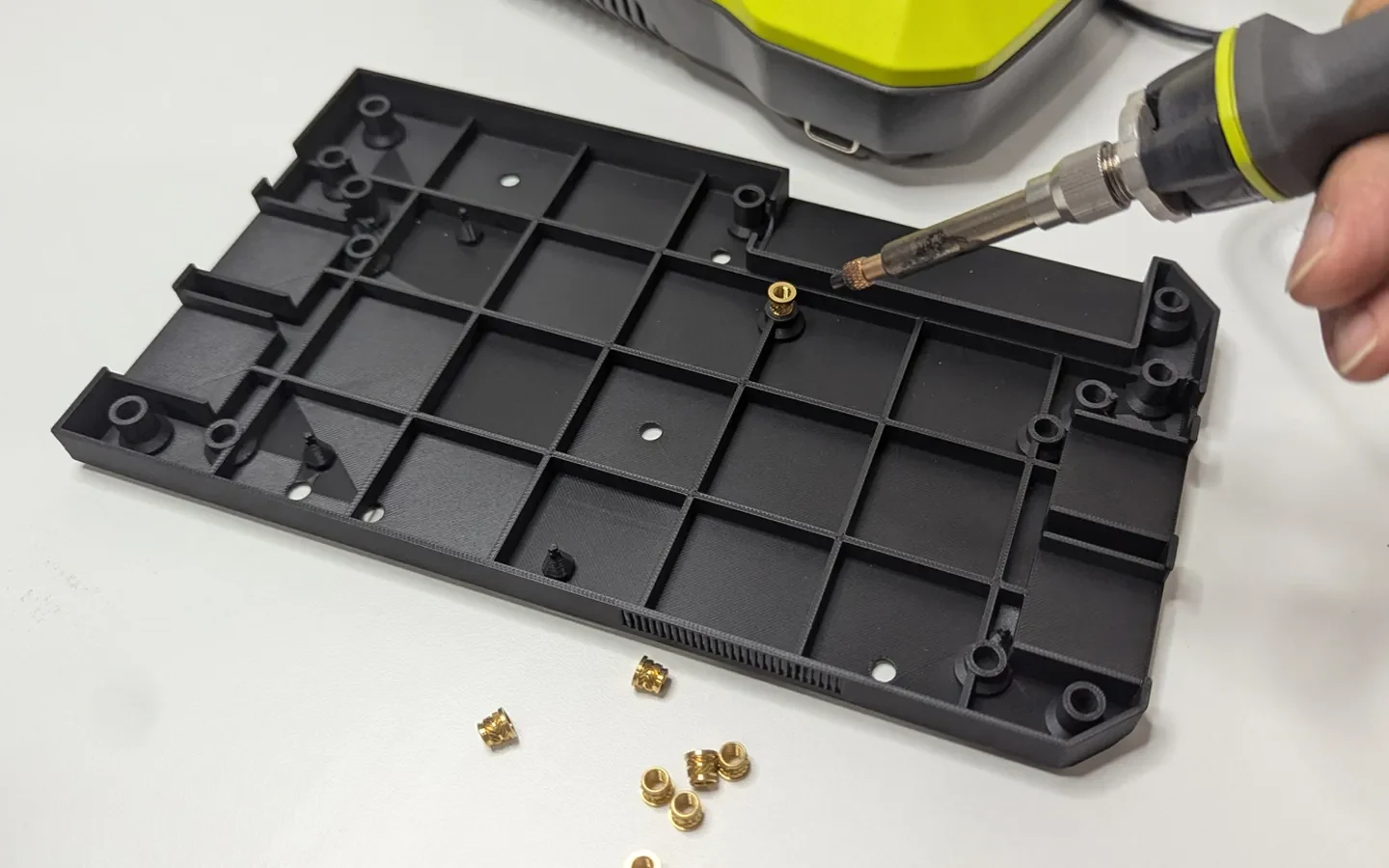

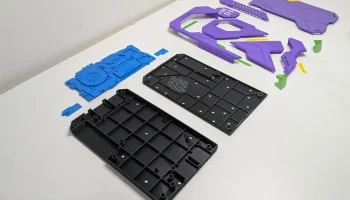

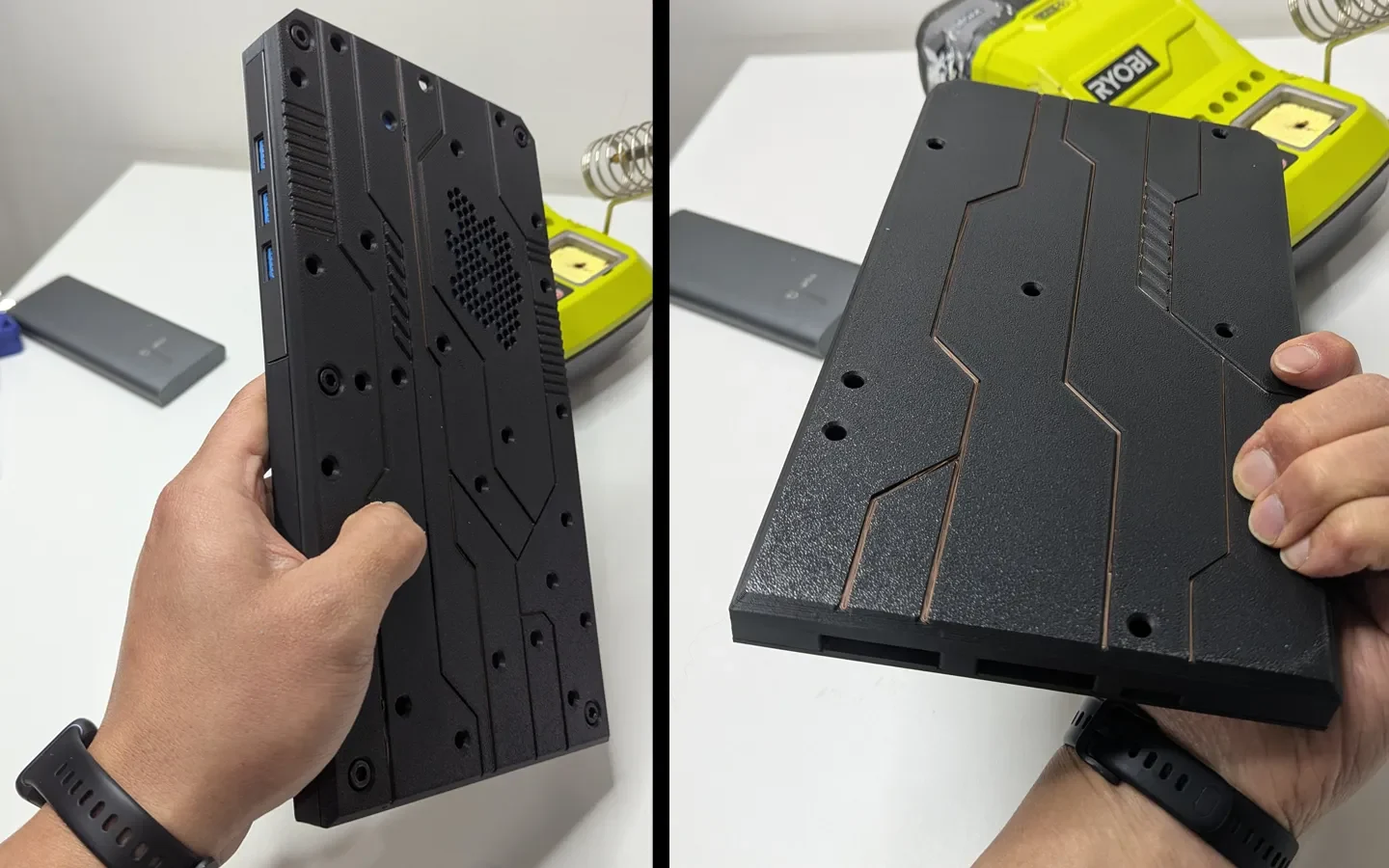

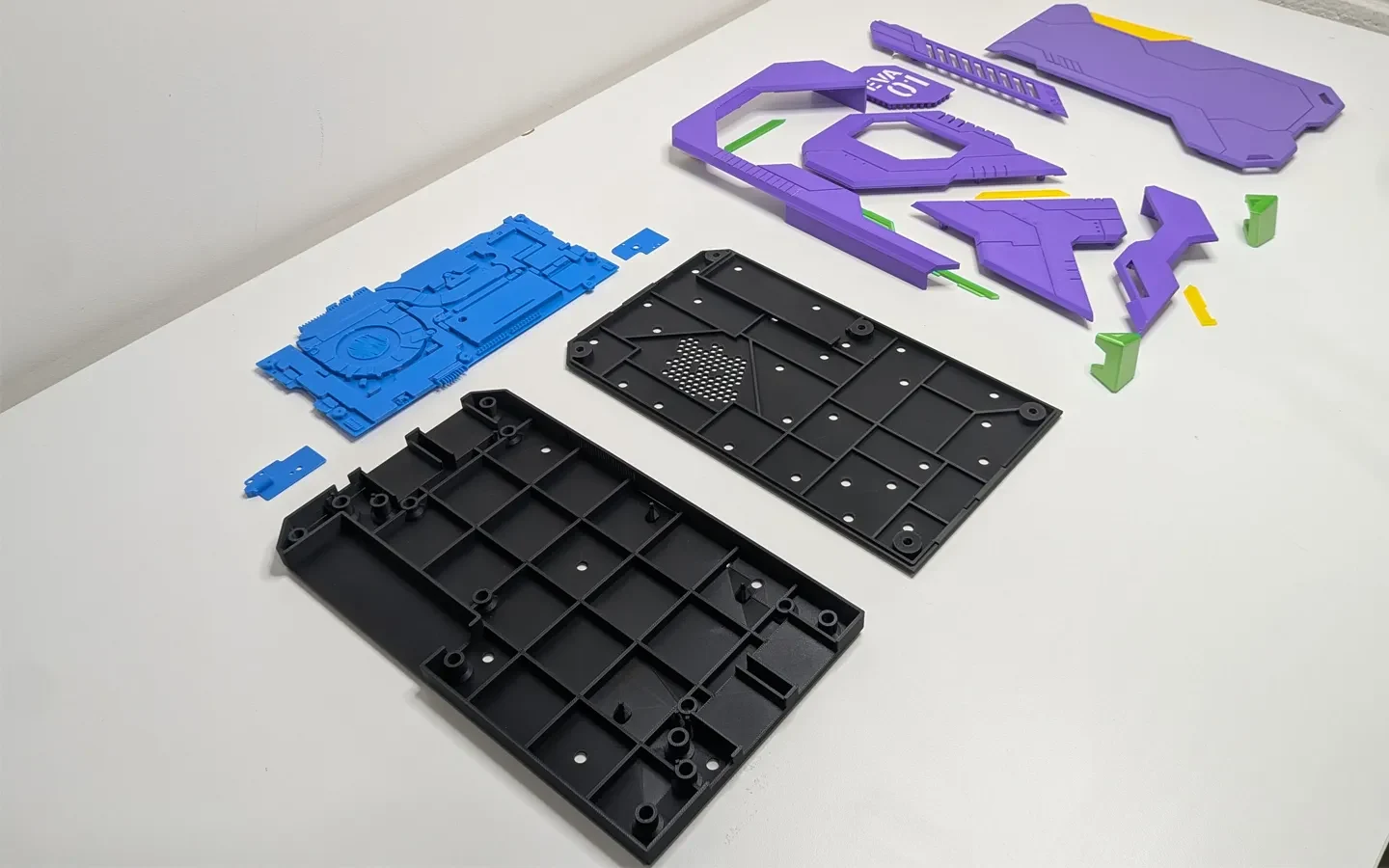

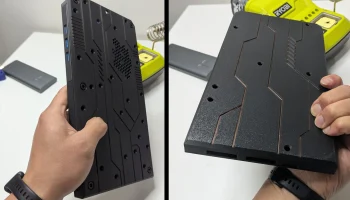

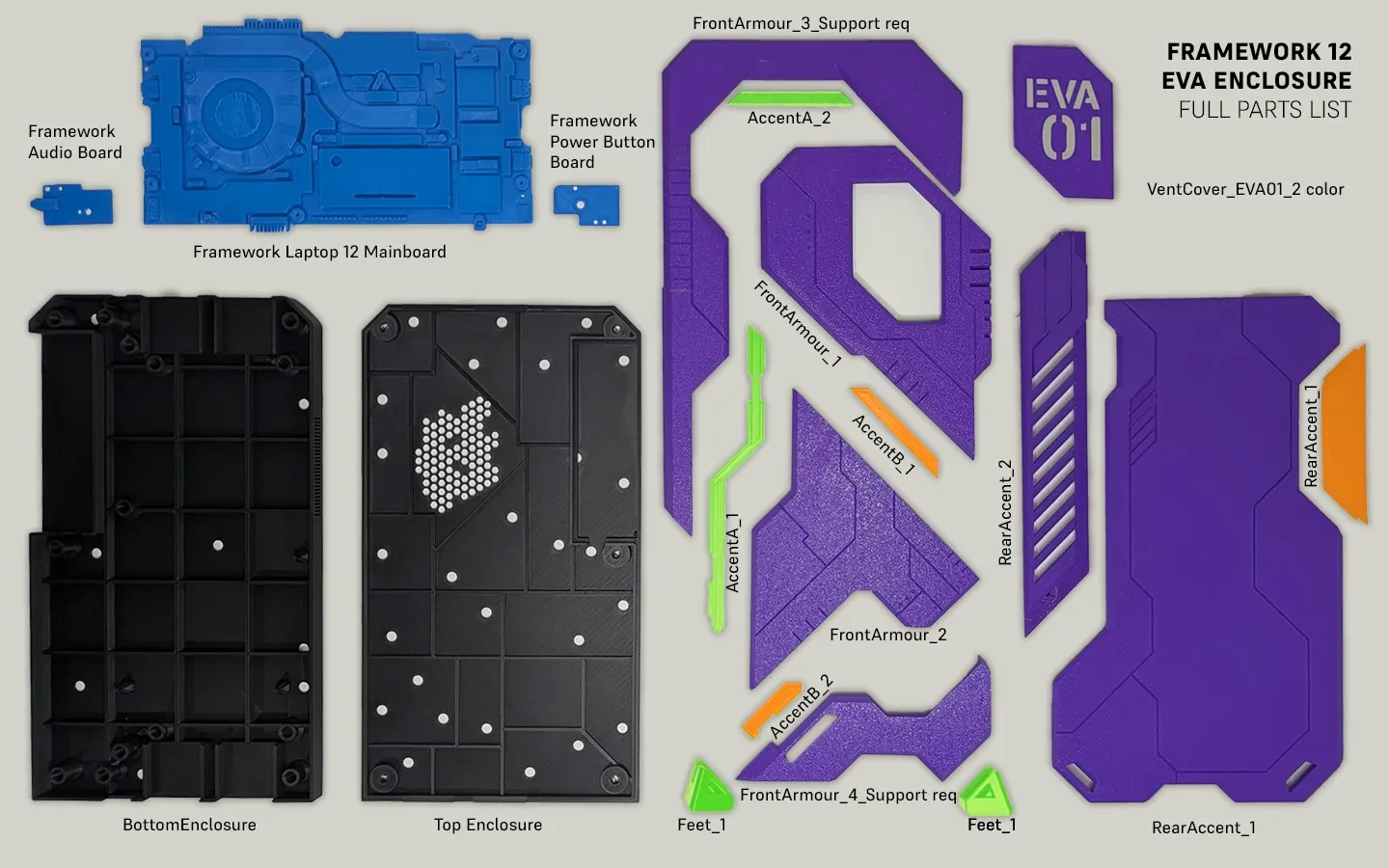

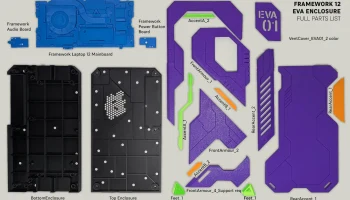

Корпус предназначен для безопасного размещения материнской платы FRAMEWORK 12, включая место для установки платы питания, аудиоплаты и карт расширения. Конструкция основного корпуса довольно проста и позволяет устанавливать точки крепления с помощью термовставок, а также обеспечивает циркуляцию воздуха вокруг необходимых мест.

Я также спроектировал углубление для размещения небольшого USB-концентратора для дополнительных подключений.

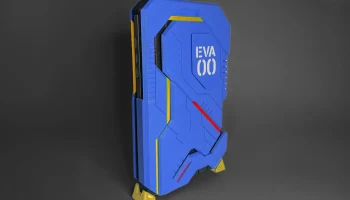

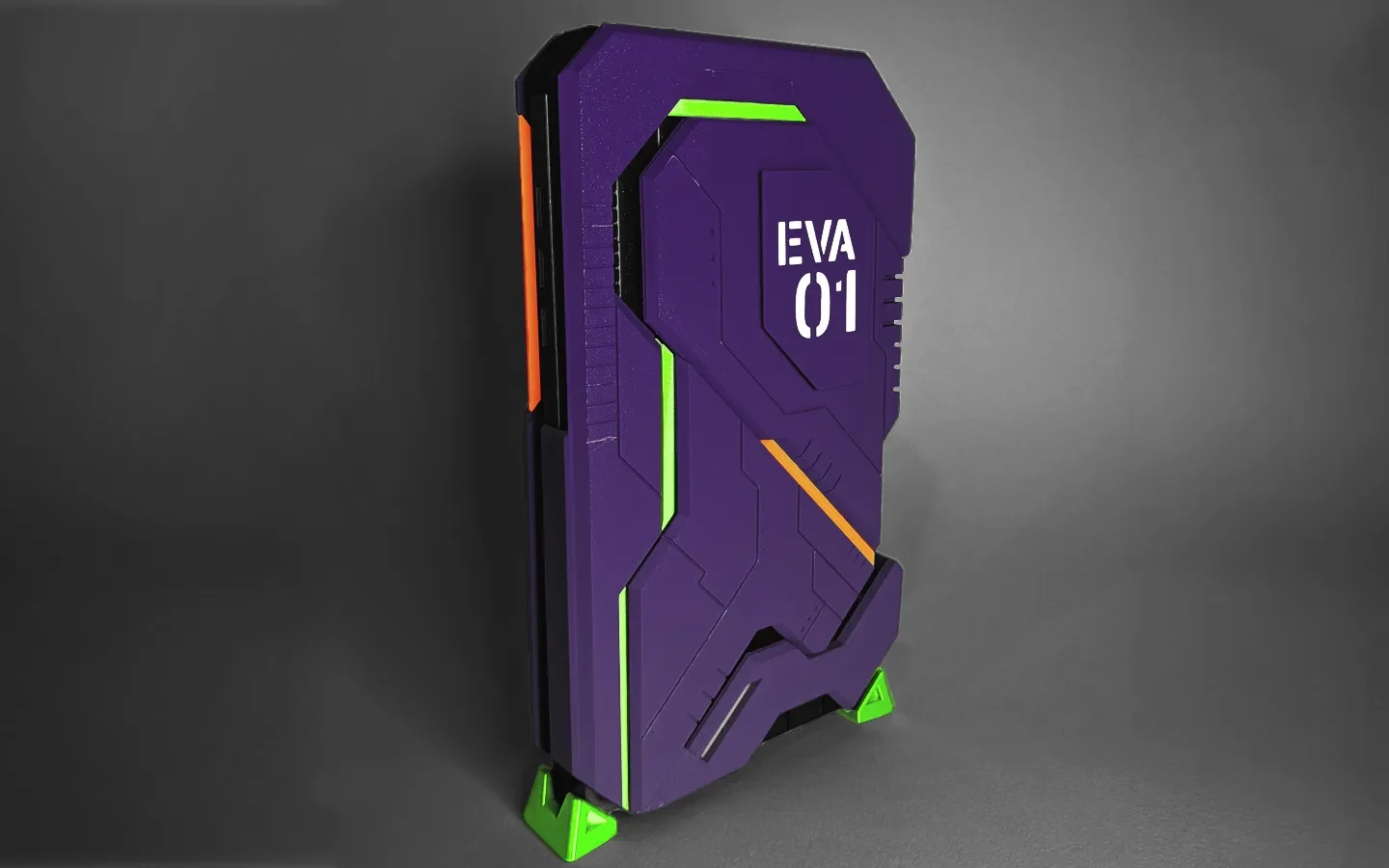

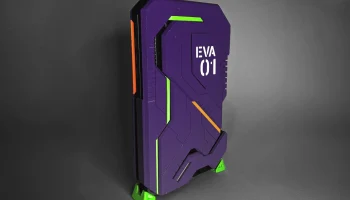

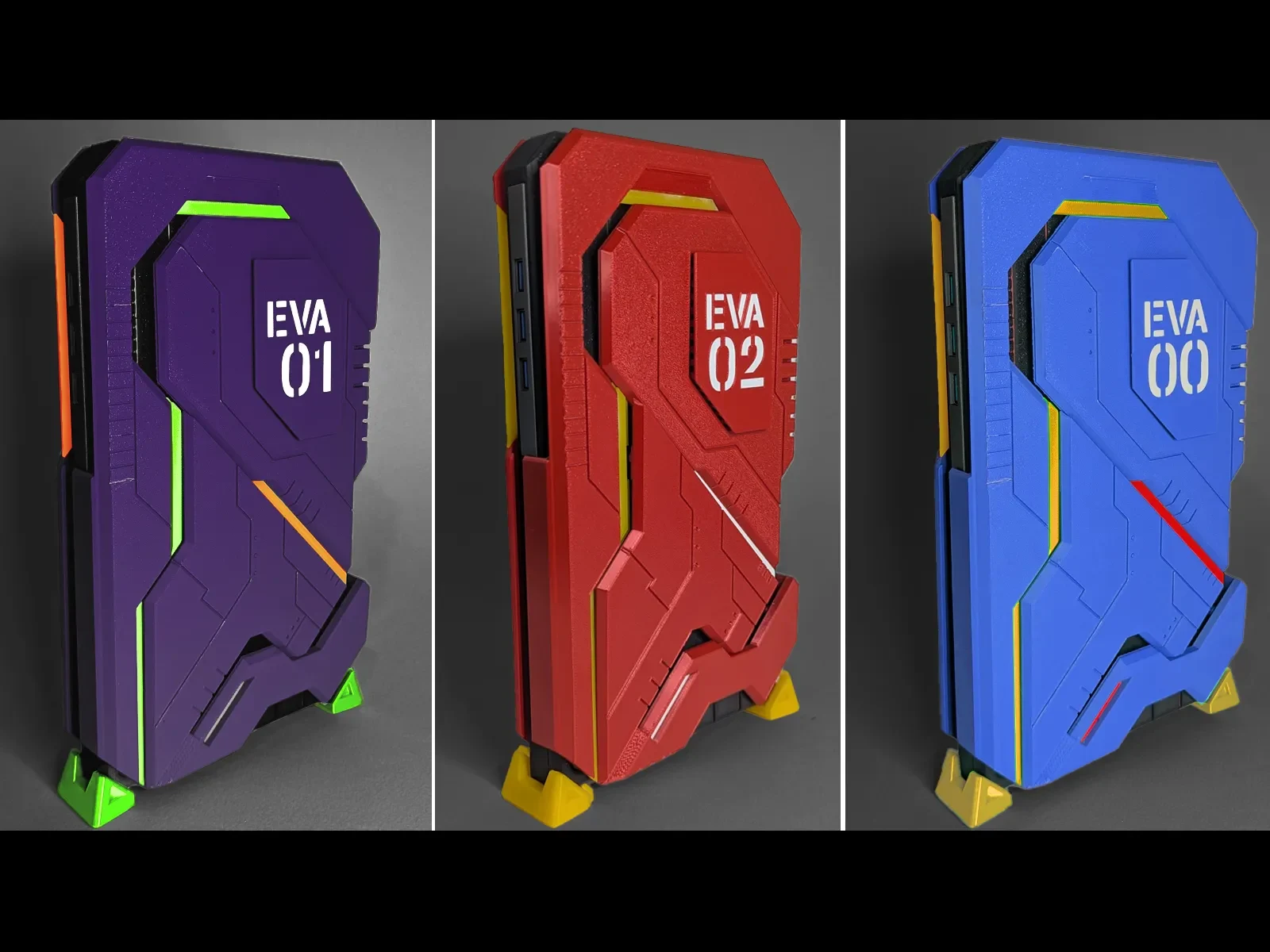

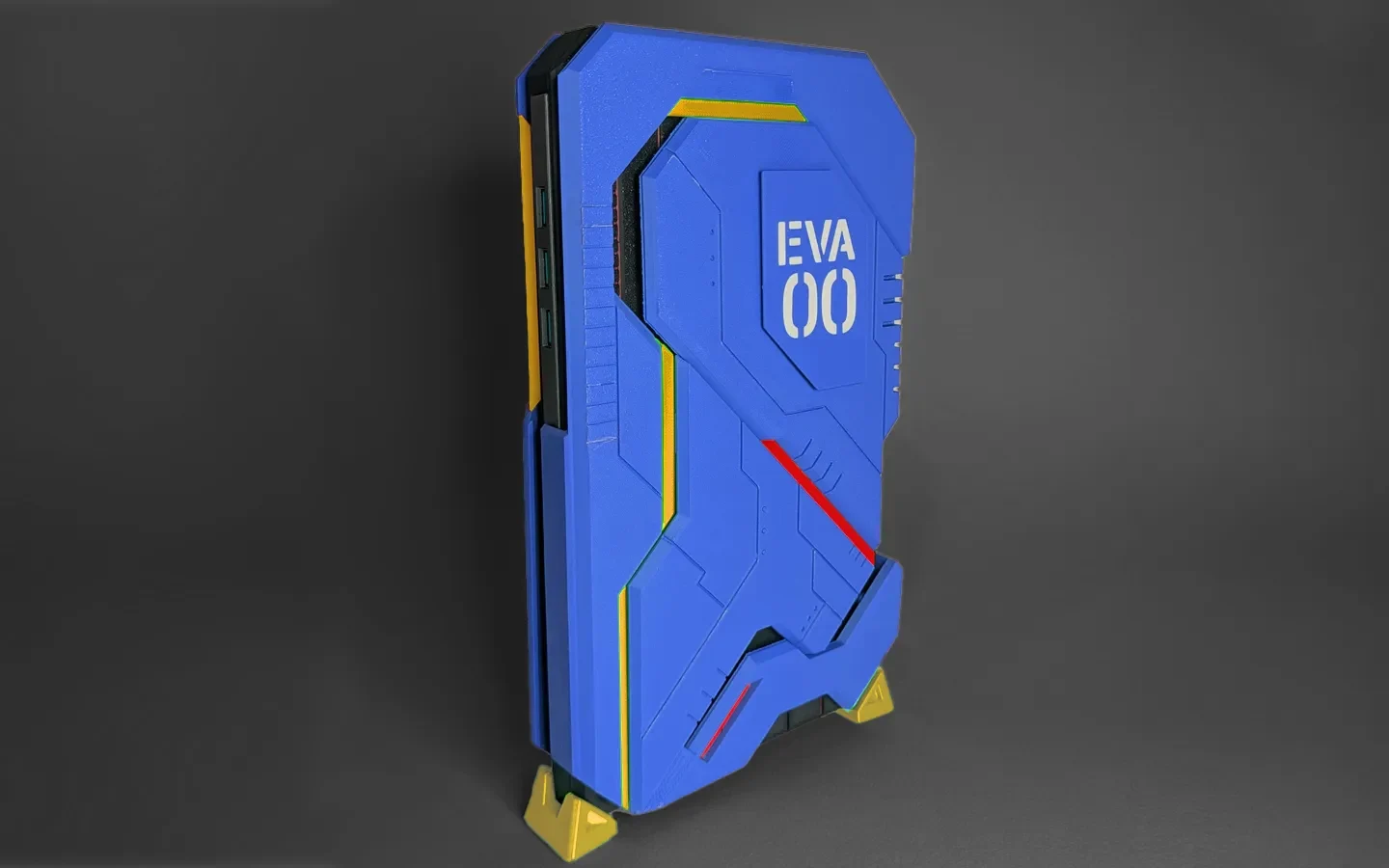

Его уникальность заключается в том, что у вас есть возможность настроить основной корпус под ваш любимый блок EVA с помощью соединительных контактов. Эти дополнения выполнены в виде брони, которую вы можете легко заменить. Распечатайте свои любимые цвета и сделайте свой собственный корпус из ЭВА.

Я использовал защелкивающиеся соединительные штифты, поэтому я бы рекомендовал печатать из прочного материала, такого как PETG или ABS. Возможно, PLA+ или Tough PLA подойдут. Но обычный PLA довольно хрупкий и может сломать соединительные контакты, если вы попытаетесь снять или заменить броню.

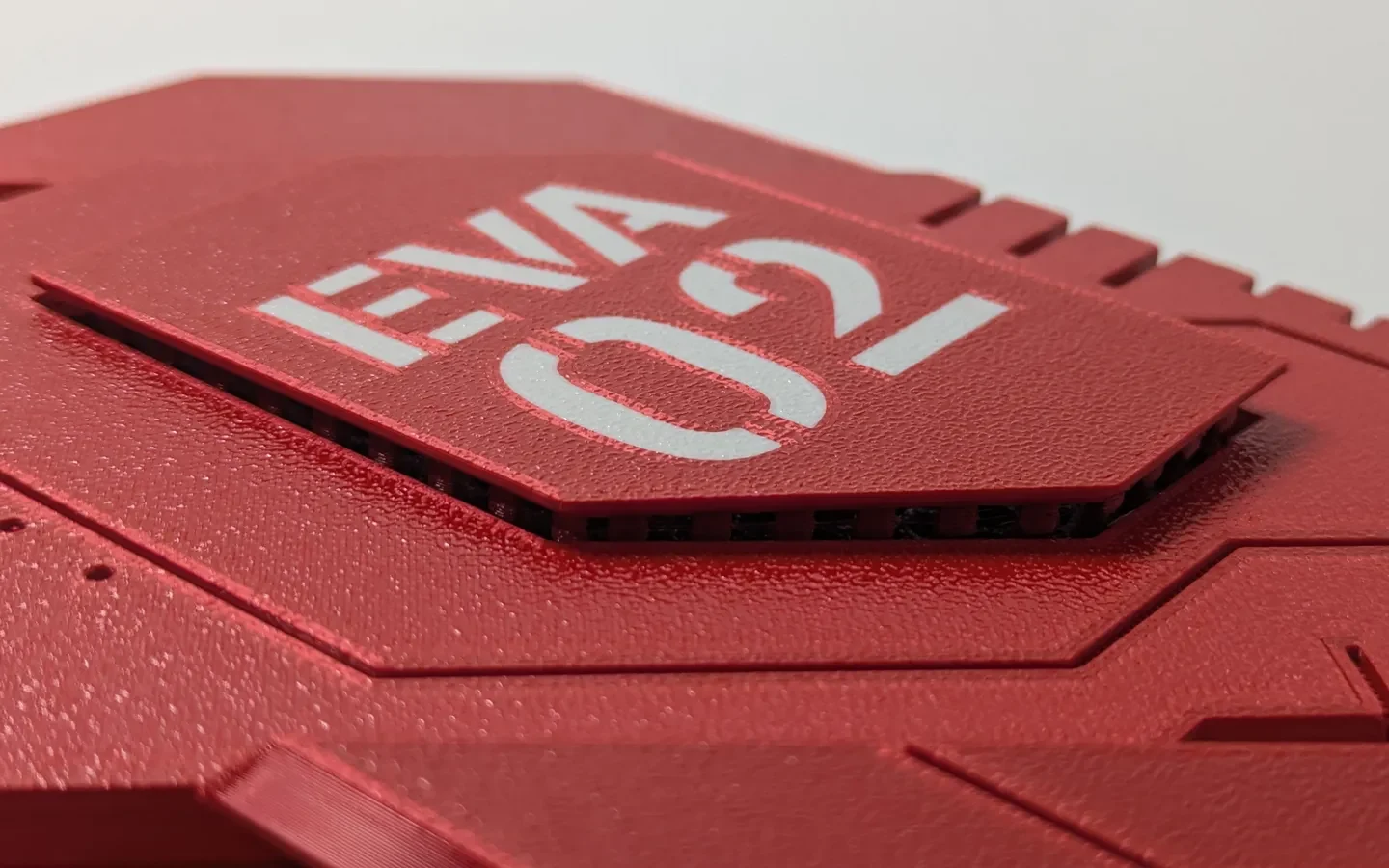

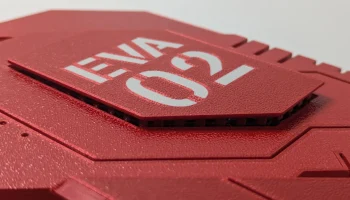

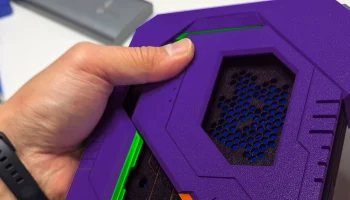

Вентиляционная крышка корпуса завершает внешний вид корпуса, одновременно обеспечивая приток воздуха через тщательно разработанный набор защелкивающихся зажимов по бокам.

См. предоставленную инструкцию в формате PDF
