Чехол для датчика QT PY +

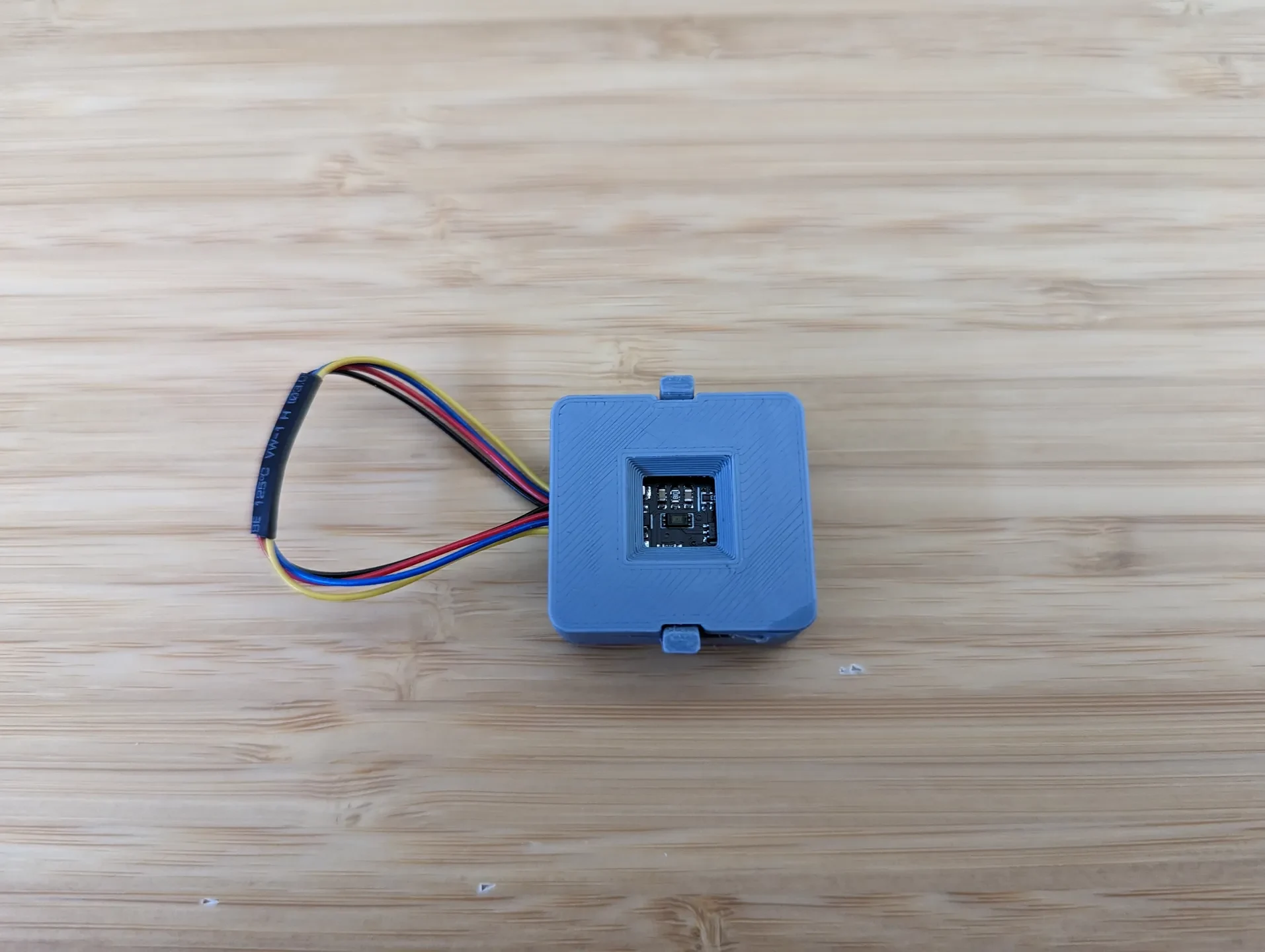

Компактный корпус с защелками для платы Adafruit QT PY и датчика Stemma QT. Рекомендуется поддерживать.

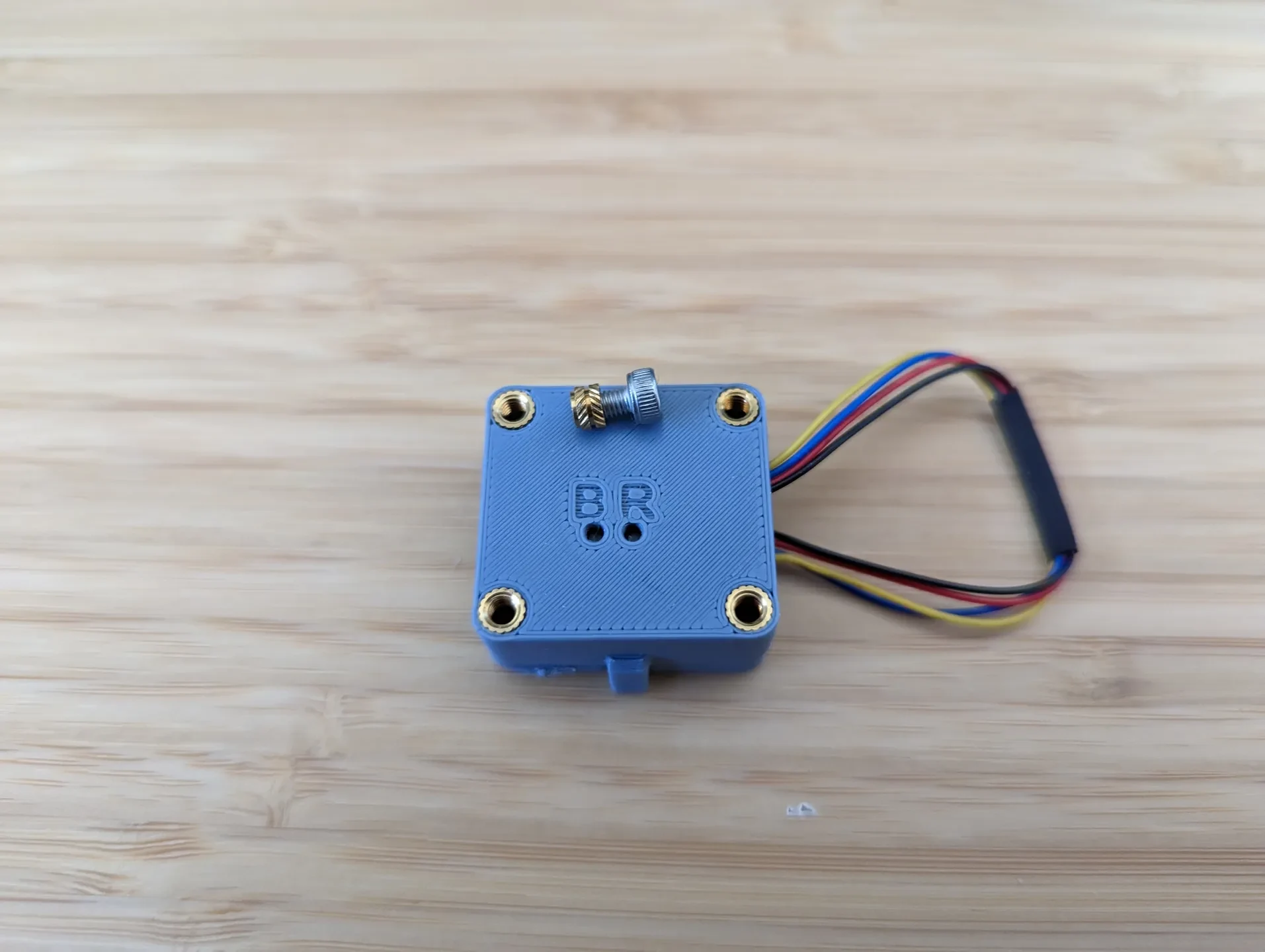

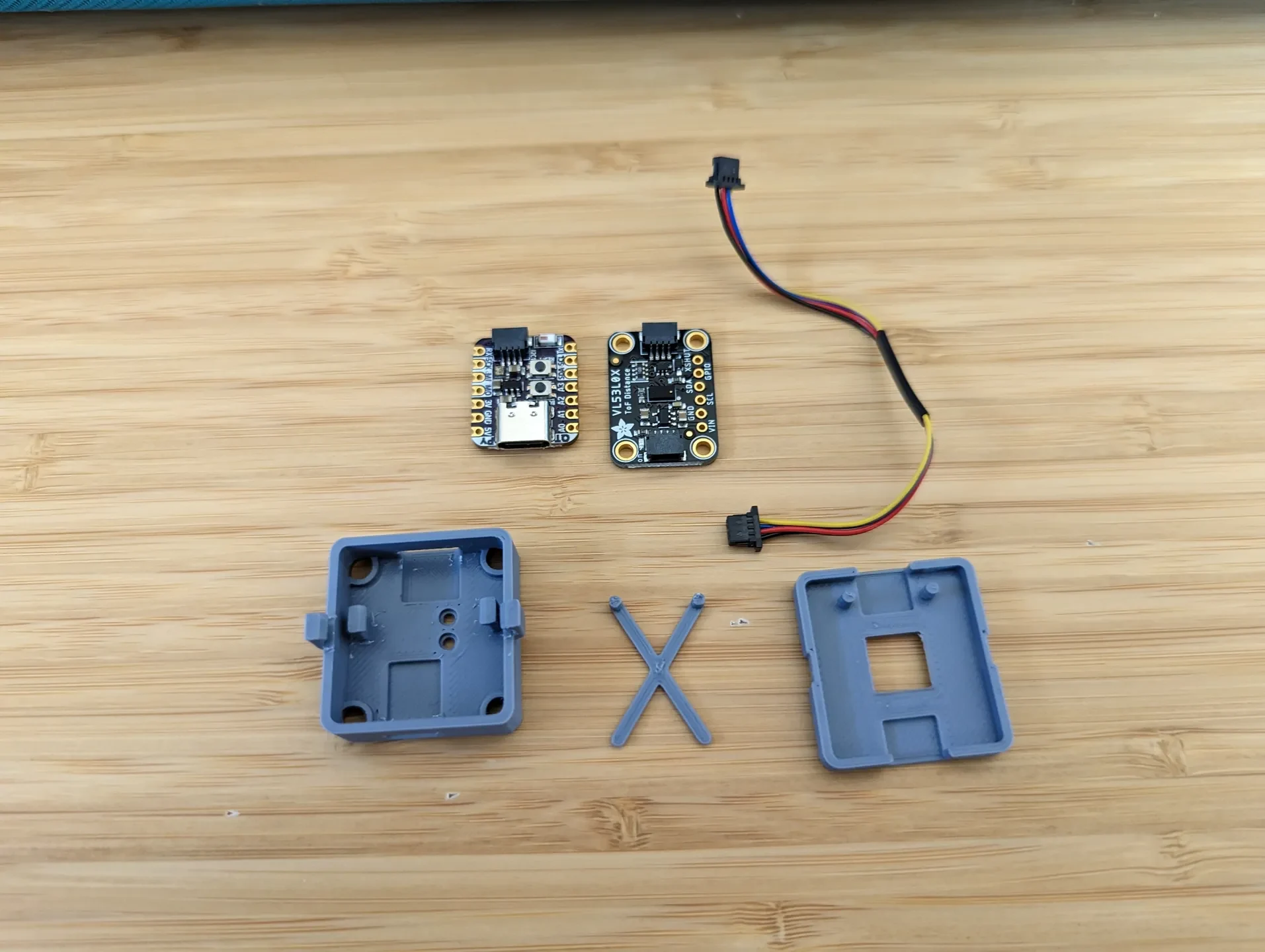

Конструкция из трех частей включает основание, которое удерживает плату QT PY лицевой стороной вниз, с двумя отверстиями для доступа к кнопкам загрузки и сброса, разделитель с указательными штифтами для предотвращения замыканий и крышку с увеличенным отверстием для размещения датчиков разных типов и размеров. В основании также есть четыре отверстия для установки термофиксируемых вставок M3x3 для различных вариантов монтажа.

Я настоятельно рекомендую использовать разделитель (~ 1 мм) или другой подобный подход, чтобы предотвратить повреждение платы или датчика.

Сборка:

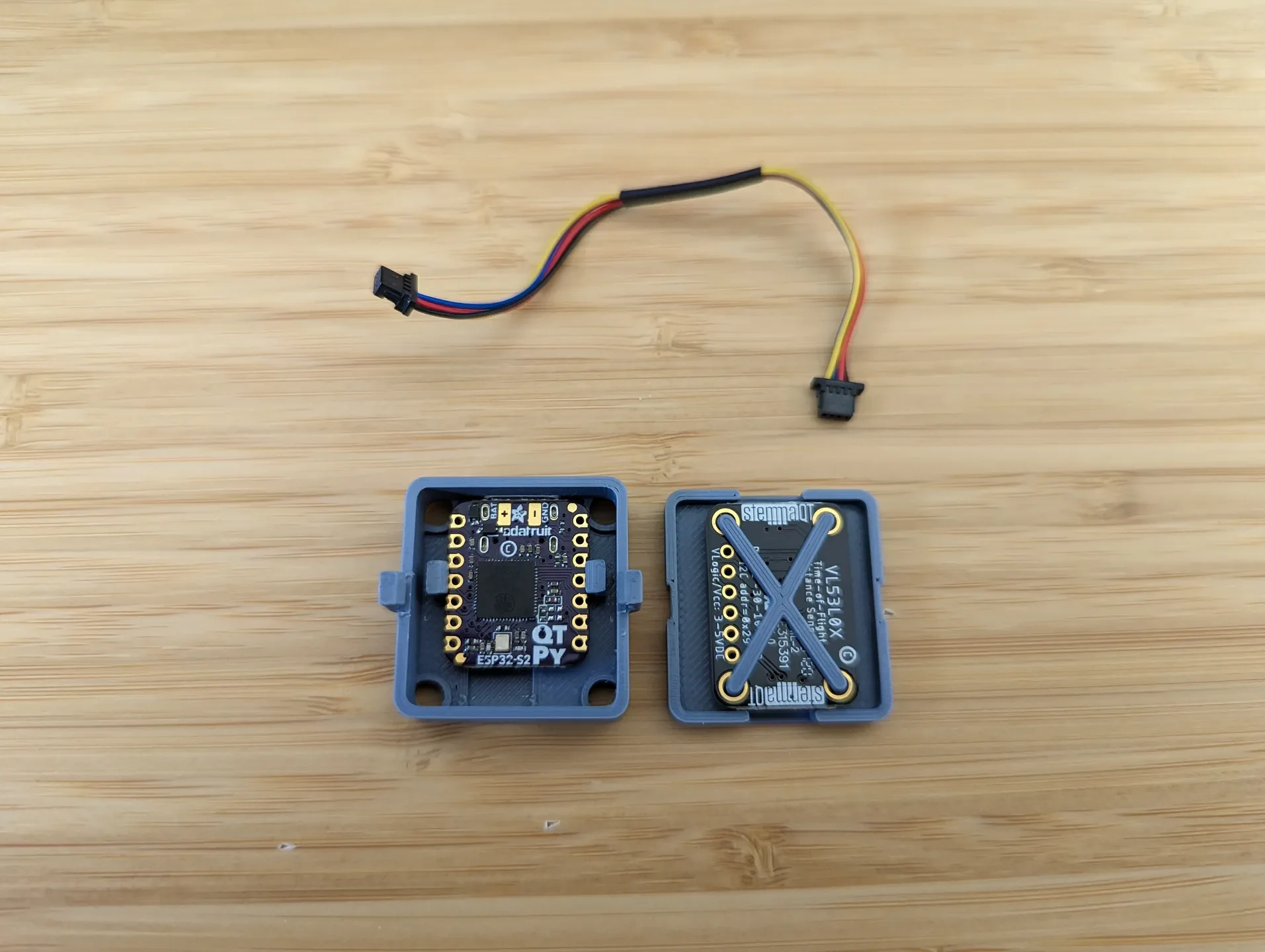

Вставьте плату в основание, соблюдая правильную ориентацию (USB C должен находиться в центральном слоте).
Подключите кабель Stemma QT к плате.
Поместите датчик в крышку, совместив его с указательными штифтами.
Поместите разделитель на заднюю часть датчика, совместив стопорные штифты с оставшимися двумя пустыми отверстиями.
Оставив крышку/датчик на месте, надавите на основание вниз, пока две части не защелкнутся вместе (если крышка затянута, это поможет раскачивать основание с одной стороны на другую)
Подключите кабель Stemma QT к датчику через отверстие.
Радуйтесь
