Корпус для печатной платы понижающего блока питания Mini560

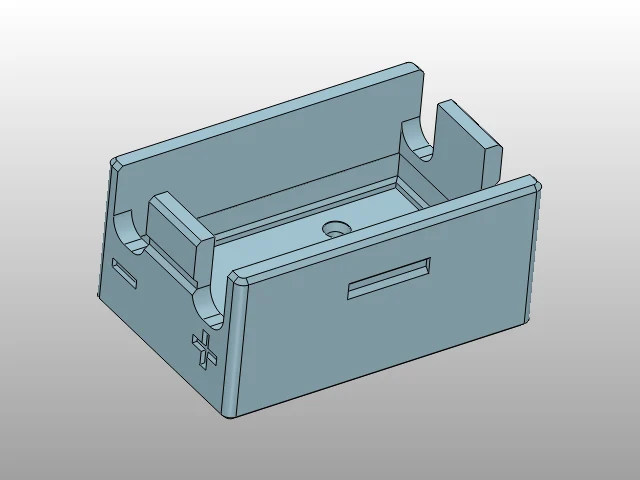

Крышка — имеет отверстие для винта, может быть прикреплена к чему-либо. Ведь «крышка» таким образом становится основой ;)

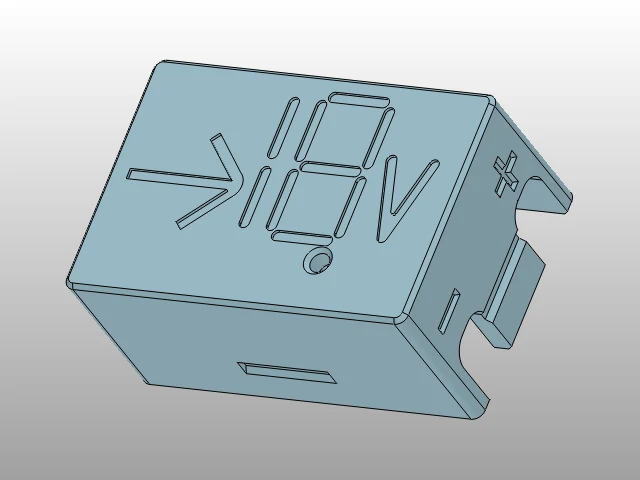

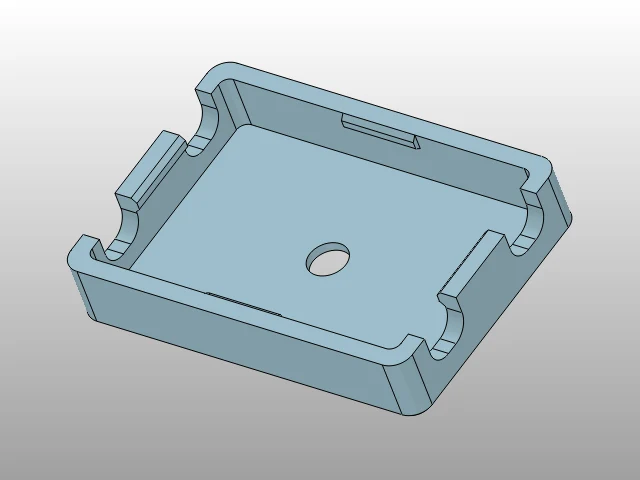

Основание — плотно прилегает к крышке. Есть две версии, одна пустая (только отверстие для светодиода), вторая — с небольшой выемкой «18» (как у 7-сегментного дисплея), которую нужно заполнить (маркером или краской) для отображения выходного напряжения используемого модуля.
СОВЕТЫ:

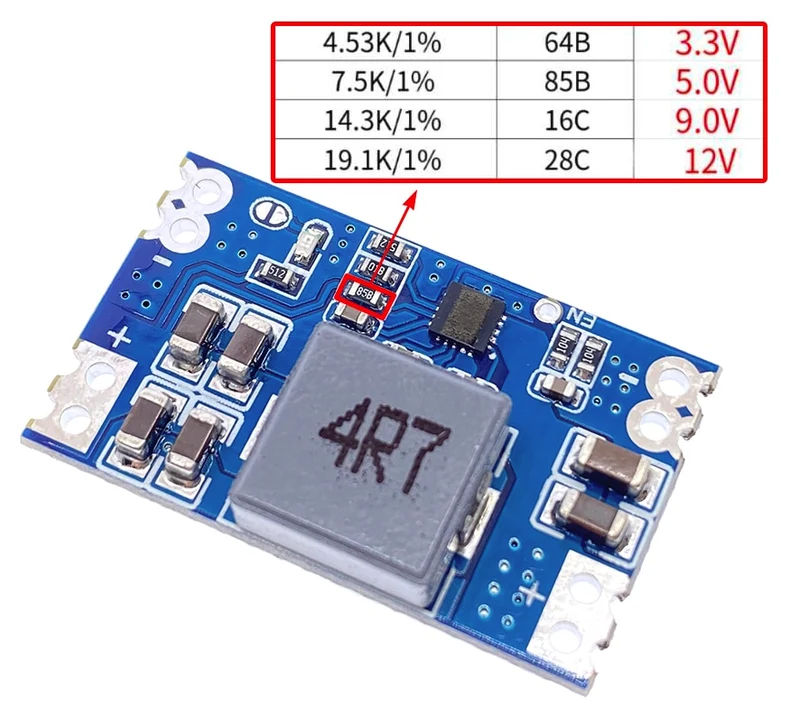

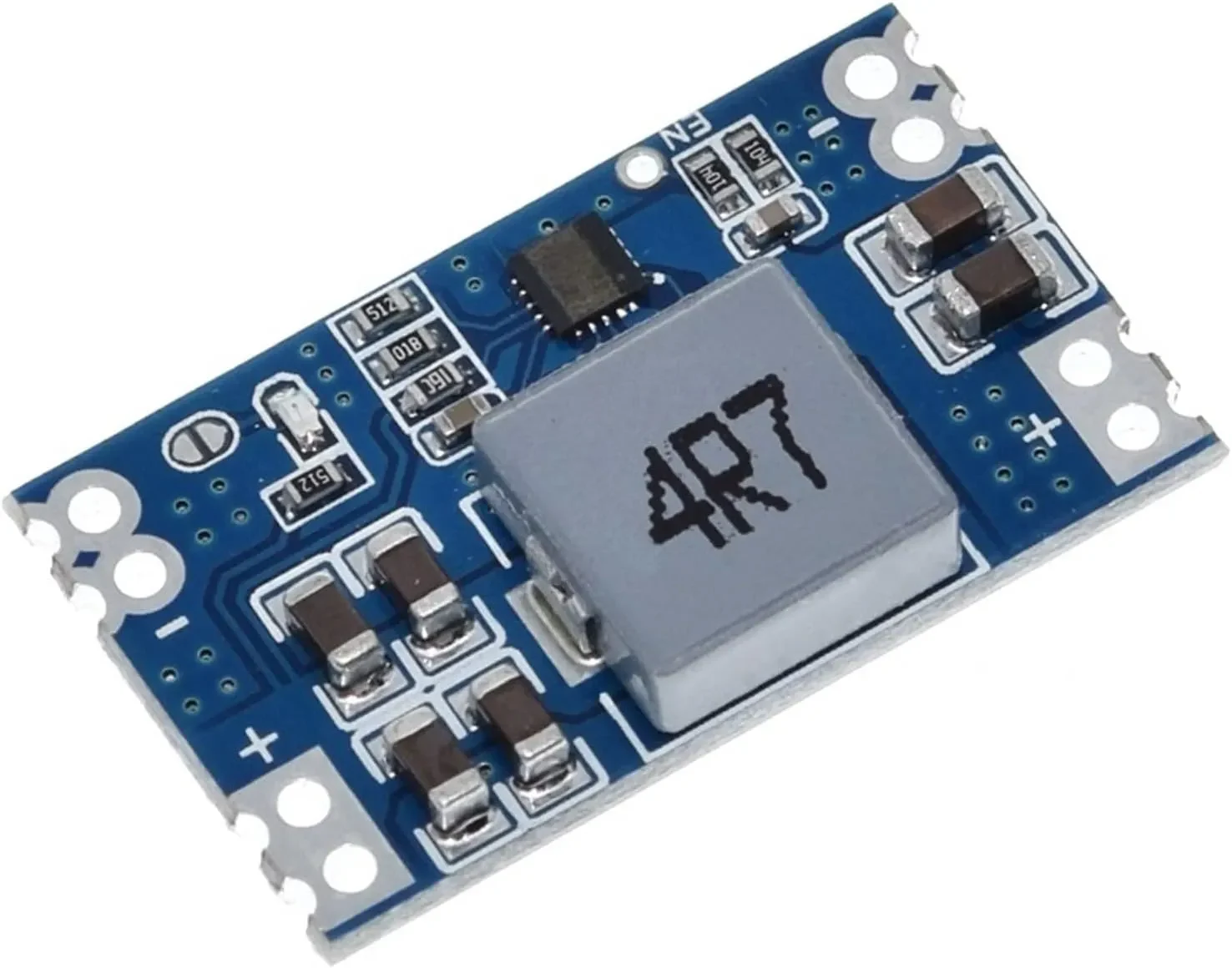

1. Mini560 имеет встроенный светодиод, показывающий выходное напряжение, но с завода светодиод не работает (для снижения энергопотребления в режиме ожидания). Если вы хотите, чтобы светодиод работал — необходимо разместить пайку на специальных площадках возле светодиода.
2. Mini560 имеет панель, помеченную EN = /Enable. Когда уровень этой площадки становится низким, плата отключается. НО на борту нет подтягиваний! По даташиту — эта площадка не должна быть отключена. Настоятельный совет — поднимите его до (+) входного напряжения с помощью провода или резистора, когда вы его не используете, потому что любое статическое напряжение или утечка могут случайно отключить вашу плату, когда этот вход остается свободным.
3. Если вам нужно красивое светодиодное пятно, вы можете вставить в него небольшой кусочек прозрачной нити накаливания в качестве световода. Отверстие плотное, поэтому есть хитрый способ вставить провод внутрь отверстия:
Вы кладете отрезанный кусок (несколько сантиметров) прозрачной нити в держатель дрели и относитесь к ней как к дрели. Вы ��росверливаете нить в материал так, чтобы она перешла на другую сторону.
Благодаря трению и вращению нить расплавляет пластик вокруг отверстия и плавно вдвигается, но стоит просто отпустить кнопку и сверло останавливается — нить приваривается к отверстию навсегда! Просто отрежьте излишки нити острым ножом заподлицо с крышкой, и оптоволокно готово!
РЕДАКТИРОВАТЬ: добавлена «низкая» версия, облегающая посадка. ;)
