Складной приклад Пикатинни в стиле Momentum

Обзор

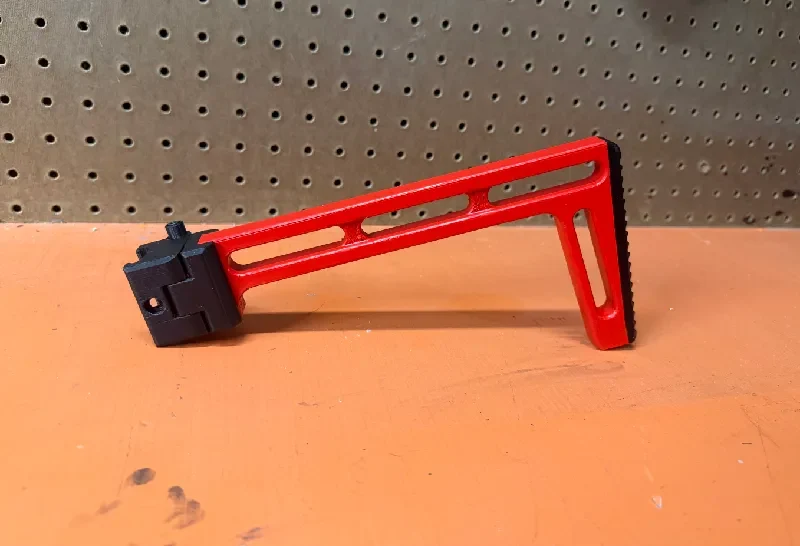

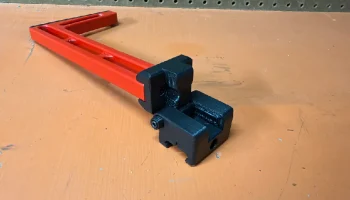

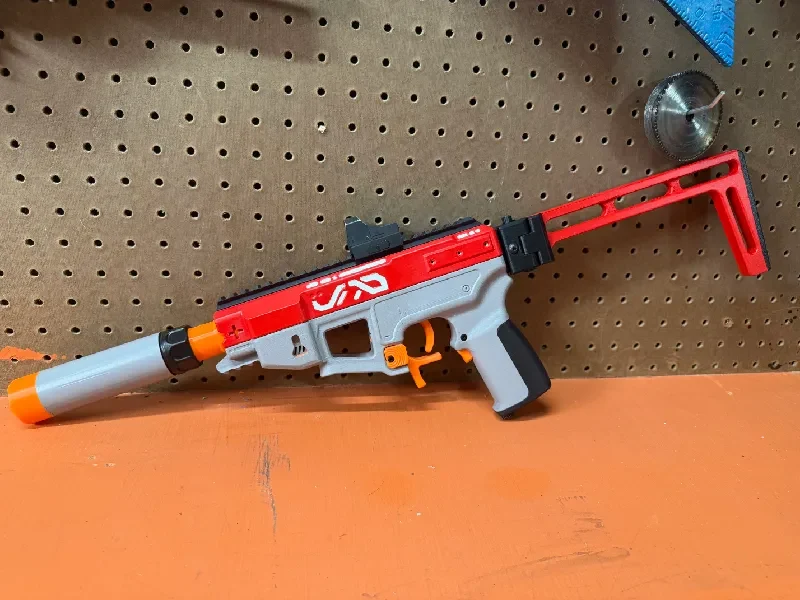

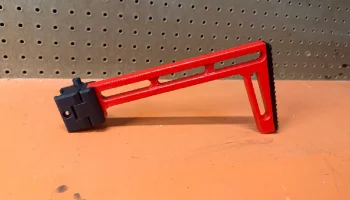

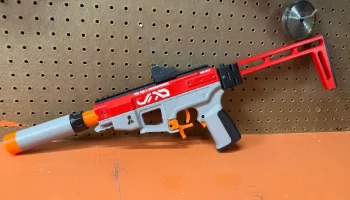

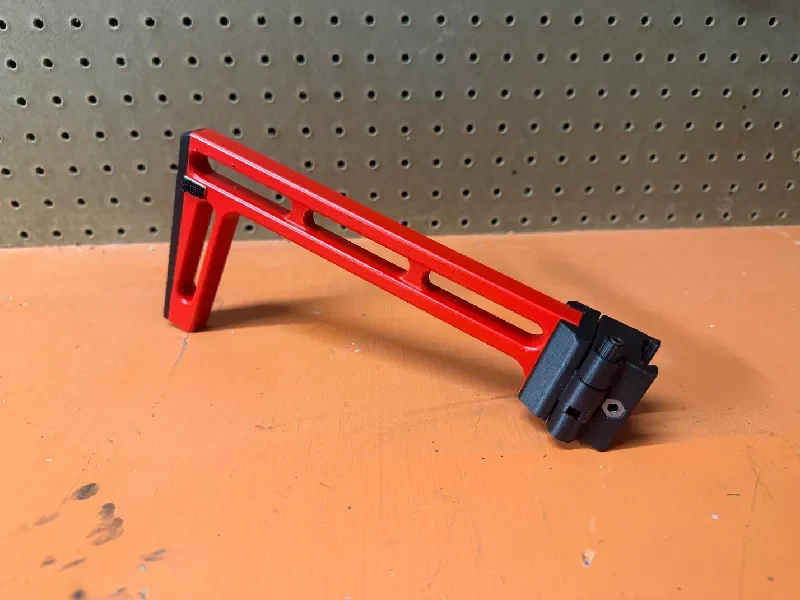

Это складной приклад, вдохновленный ложем, включенным в комплект Momentum от Эли Ву. Насколько мне известно, приклад Momentum никогда не выпускался и не продавался сам по себе, и в настоящее время не существует прикладов Пикатинни с открытым исходным кодом, которые имели бы бесплатные файлы и выглядели бы как приклад Momentum. Итак, я разработал свой собственный. Прикладная часть приклада разработана мной и предназначена для установки на складной кронштейн приклада, изготовленный RedCowl. Однако этот складной кронштейн был склонен к поломке вокруг шарнира, поэтому я немного усилил его и доработал некоторые другие детали.

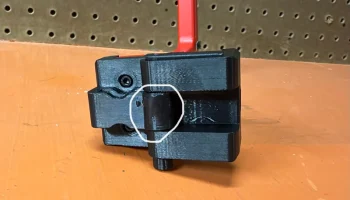

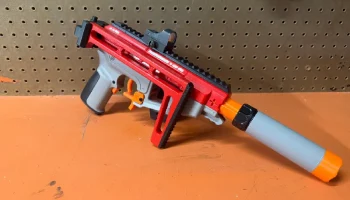

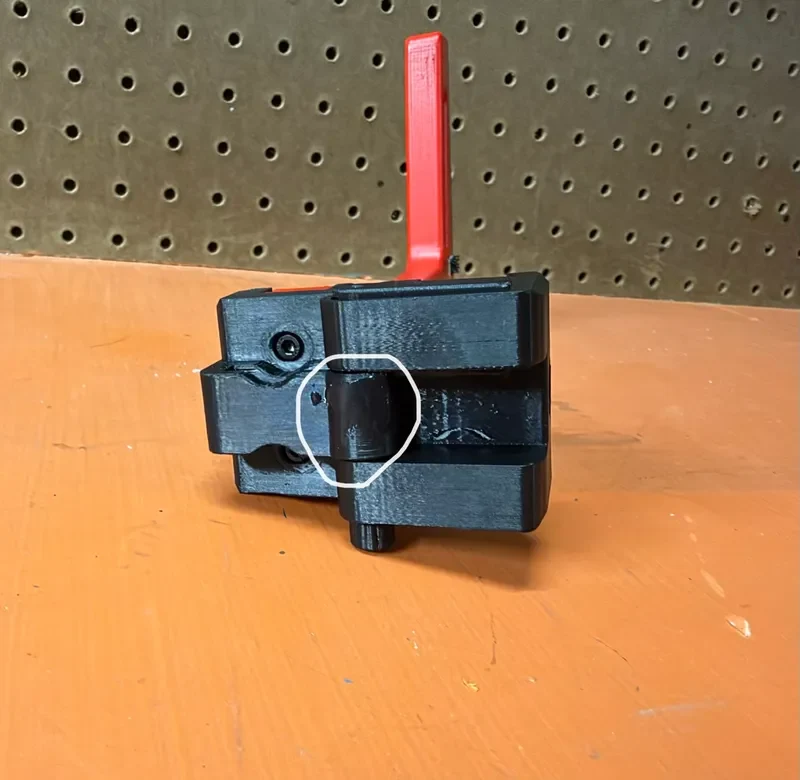

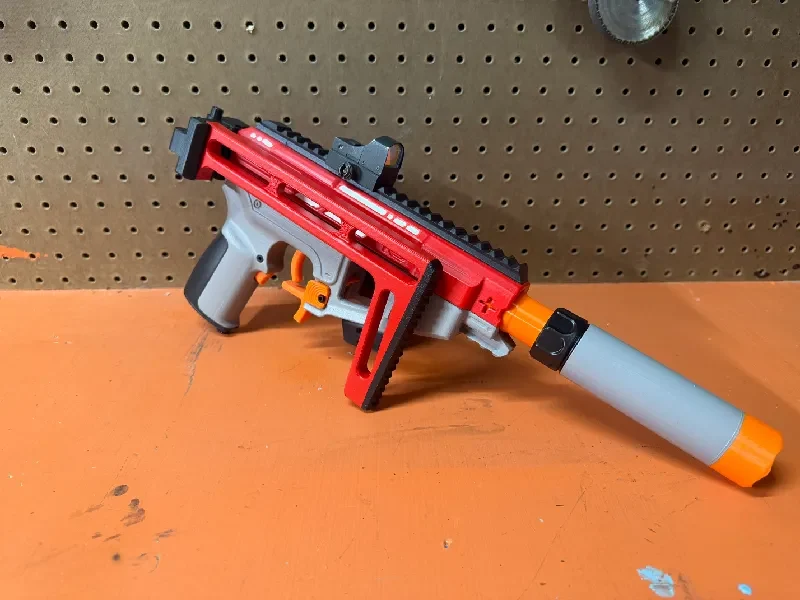

Эта новая конструкция немного прочнее, но на всякий случай я добавил немного суперклея на поверхность вокруг места, подверженного поломкам. Это можно увидеть на фотографиях. По крайней мере, с моими отпечатками ложа в сложенном виде имела некоторый люфт, поэтому, чтобы закрепить ее на месте, я использовал прочную липучку, прикрепленную к бластеру и ложе, как показано на фотографиях.

Аппаратное обеспечение

1 тонкая шестигранная гайка M5.

1 болт М5х30 мм.

2 болта с головкой под торцевой ключ M3x8 мм.

1 болт M3x45 мм с головкой под торцевой ключ.

1 гайка М3

2 термофиксирующие вставки M3 5x6 мм.

1x Весна. (Я использовал один из них: www.amazon.com/dp/B0F47T44GH?ref_=ppx_hzsearch_conn_dt_b_fed_asin_title_3)

Сборка

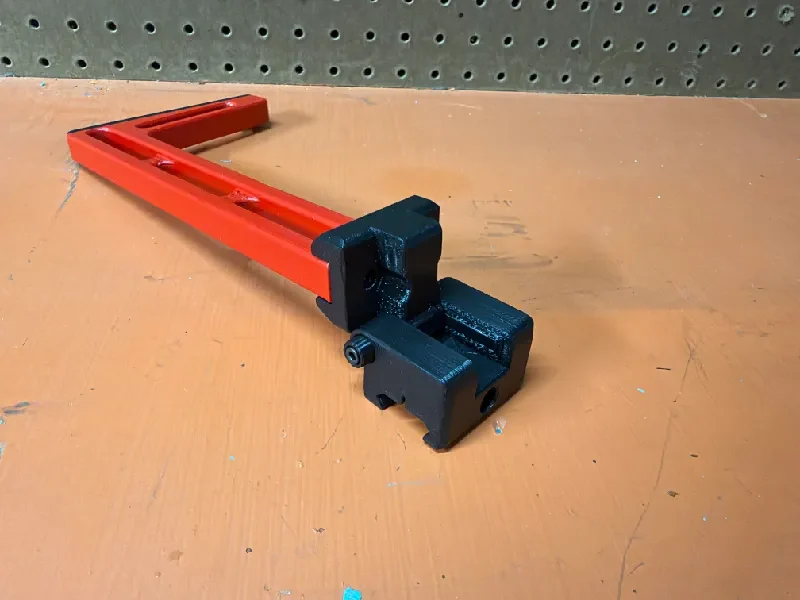

Сборка такая же, как у ложа RedCowl, с добавлением двух термофиксируемых вставок, которые входят в ложу. Болты m3x8 мм крепят его к складной части.

Печать

Я распечатал все в petg с 4 стенками, 70% заполнением гироида. Вам понадобятся опоры для деревьев. Для обеспечения прочности и удобства печати расположите детали, как показано ниже.
