Стационарная нагрузка USB
Стационарная нагрузка USB

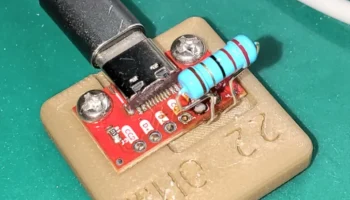

Резистор сопротивлением 22 Ом, 1 Вт, сопротивление 1 %, подключенный к разъему USB C.

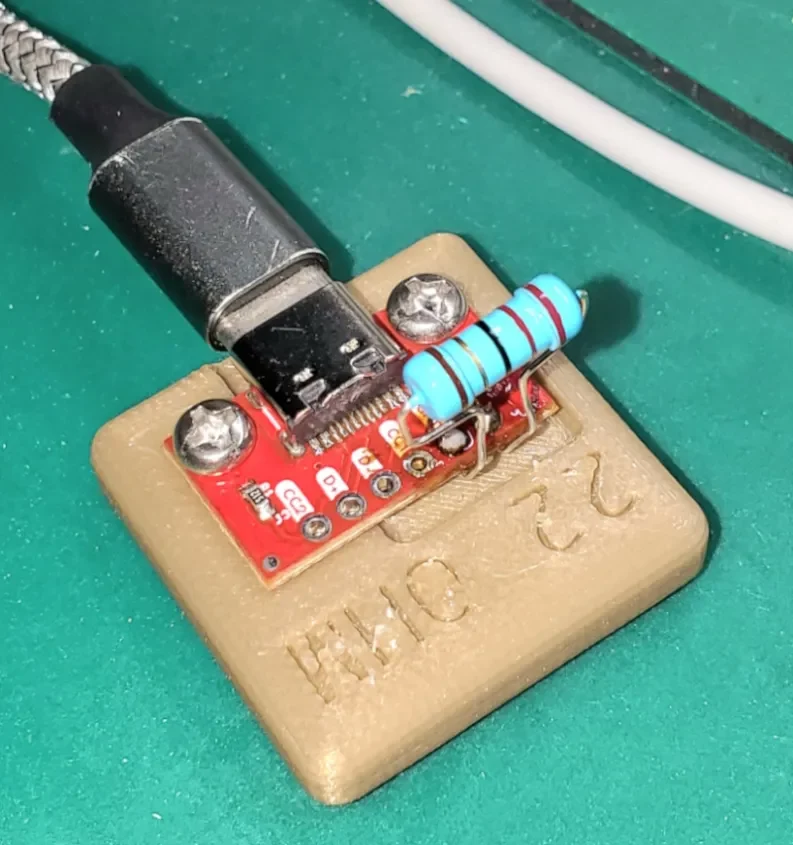

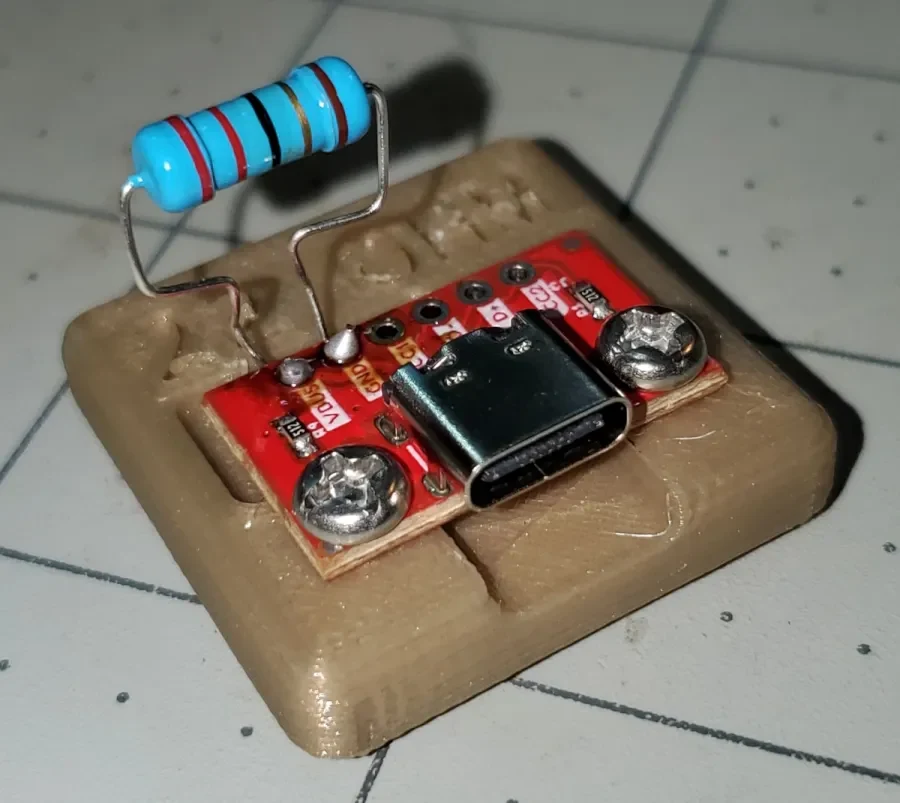

Я построил это для различных операций стендового тестирования. Это удобно, например, для разрядки аккумулятора приемлемым током. При номинальном напряжении 5 В ток должен составлять около 230 мА. Мощность немного превышает номинал резистора в 1 Вт, однако, если выводы резистора сформированы так, как показано на изображениях, резистор стоит примерно на 1/2 дюйма над платой и хорошо вентилируется; тестирование показало устойчивую температуру около 75 градусов C. Резистор должен выдерживать эту температуру неопределенно долго, но если вы прикоснетесь к нему, вы быстро пожалеете об этом.

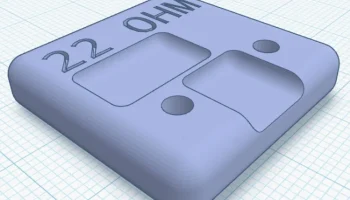

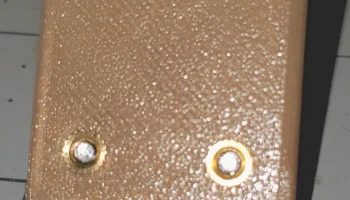

Это простая печать из PLA. На нижней стороне отверстий для винтов имеются цековки для латунных резьбовых вставок М3. Вставки прижимаются к выступу в отверстии. На верхней поверхности плитки имеется неглубокий карман для обеспечения зазора для припаянных выводов резистора.
Материалы:
Гнездовая коммутационная плата USB 3.1 типа C
www.amazon.com/dp/B0DMSSXXDM?ref_=ppx_hzsearch_conn_dt_b_fed_asin_title_1
Резистор 22 Ом 1 Вт 1% (красный, красный, черный)
Винт M3 X 8 мм (2 шт.)
Пресс-мама M3 x 3 x 5 мм с латунной вставкой с резьбой (2 шт.)
www.amazon.com/dp/B07D683Q26?ref_=ppx_hzsearch_conn_dt_b_fed_asin_title_5&th=1
