Инструмент для регулировки триммера/отвертка для подстро...

Источник:

www.printables.com

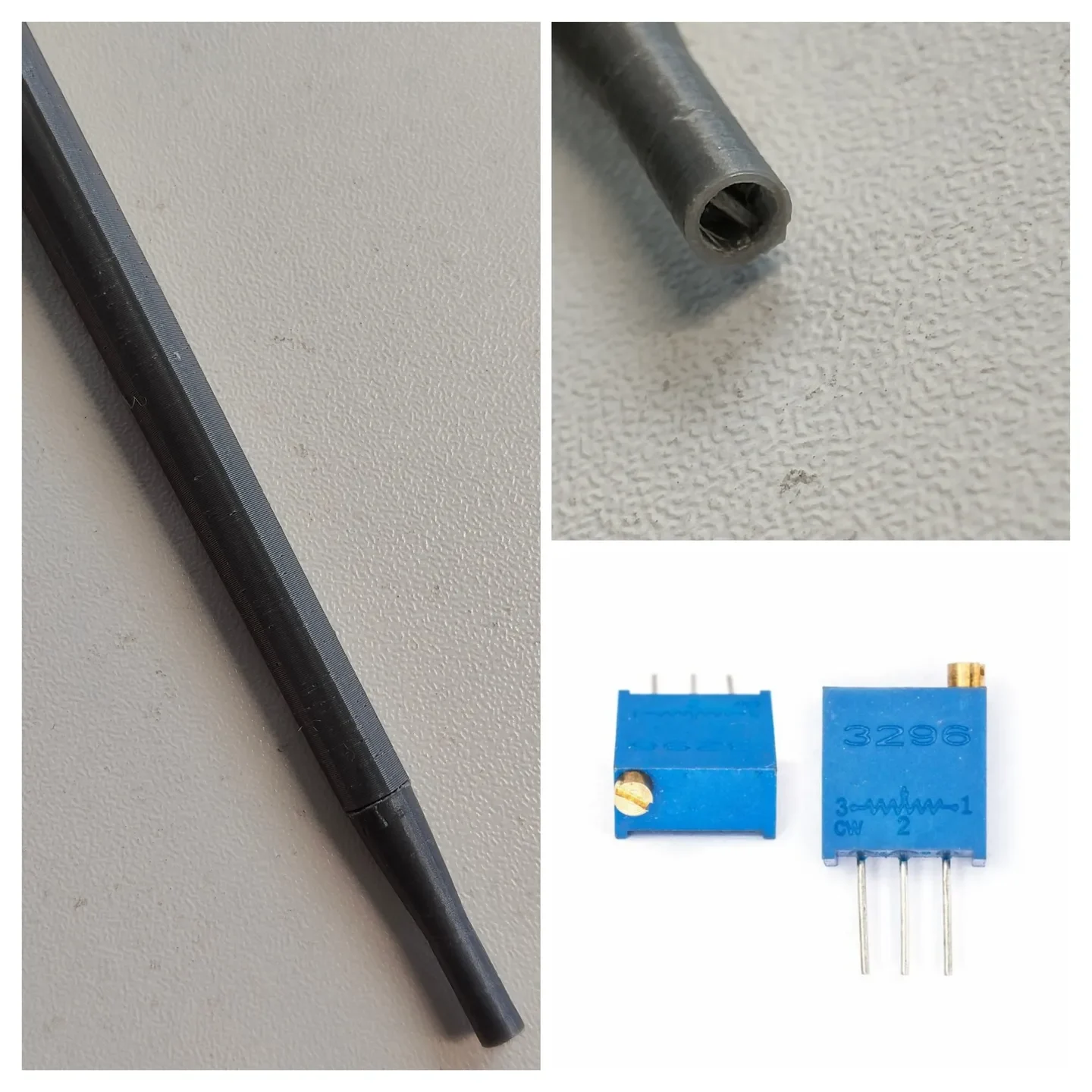

Это 3D-модель специализированного регулировочного инструмента для подстроечных потенциометров, таких как 3296Y-1-103LF, и всех других стандартных подстроечных резисторов с обычным регулировочным винтом.

Как это работает
Инструмент устанавливается непосредственно на регулировочный винт резистора, обеспечивая надежный захват и предотвращая соскальзывание во время калибровки. Изготовленный из пластика (непроводящего материала), он значительно снижает шум и искажения сигнала по сравнению с металлическими отвертками — это критично при настройке аналоговых схем, блоков питания, фильтров и ВЧ-устройств.

Особенности

Плотно прилегает к винту триммера

Минимизация паразитной емкости и помех

Включает разделенную версию — позволяет экспериментировать с настройками печати, экономя время и материал во время тестовых запусков.

Важные требования к печати
Модель содержит очень тонкую деталь размером 0,6×1 мм. Для получения функционального инструмента необходимо использовать точные настройки:

Сопло 0,4 мм

Ширина линии: 0,45 мм

Высота слоя: 0,1 мм

Скорость внешней стенки: 15-20 мм/с.

Минимальное время слоя: 5 секунд.

Сопло 0,2 мм (рекомендуется для максимальной точности)

Ширина линии: 0,22-0,25 мм.

Высота слоя: 0,06-0,08 мм (0,1 мм для более быстрой печати)

Скорость внешней стенки: 10-15 мм/с.

Ориентируйте модель вертикально (тонкая деталь вдоль оси Z). Установите охлаждение на 100%.

Загрузка включает в себя

.FCStd — исходный файл, созданный в FreeCAD 1.1, полностью редактируемый.
