Улучшение Biegelehre - инструмент для сгибания выводов к...

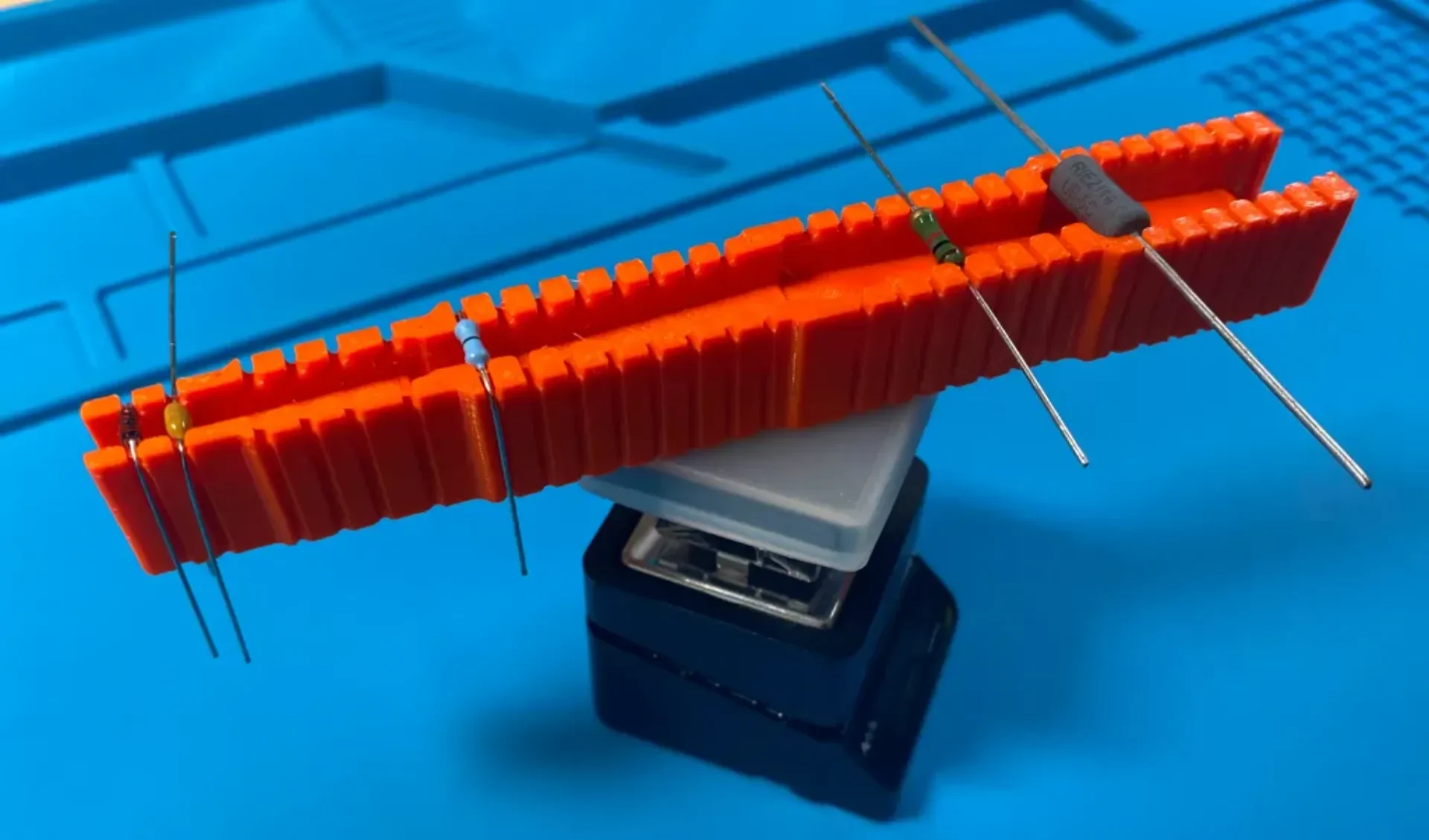

Точная сгибание выводов радиальных компонентов с сквозными отверстиями, таких как конденсаторы и резисторы, никогда не было таким увлекательным занятием! :D

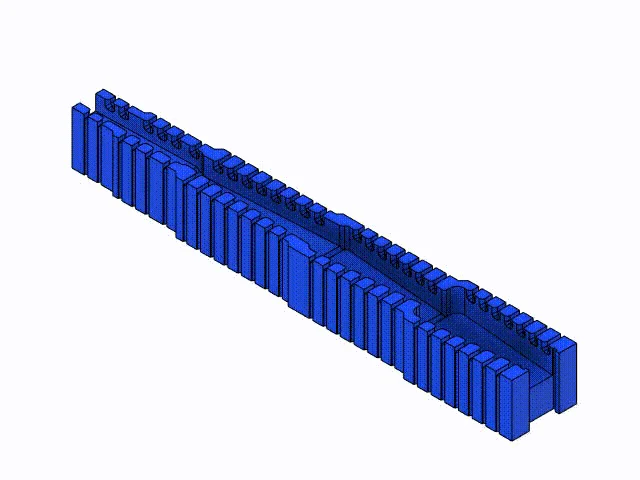

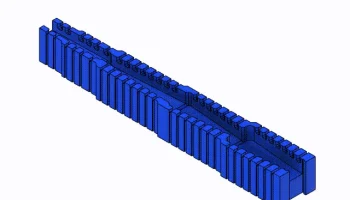

Вдохновленный причудливыми инструментами, которые использовал талантливый Марко Репс в своем видеоролике GPS Nixie Clock, я смоделировал Biegelehre с нуля с некоторыми небольшими улучшениями по сравнению со стандартной оригинальной формой, отлитой под давлением.
Улучшено? Как?
Рад, что вы спросили! Я уже несколько лет использую отлитую под давлением версию, которую нашел на eBay, и она довольно хороша, но с некоторыми особенностями.
Сгибать отведения в одних и тех же точках было легко, сгибать отведения прямо и параллельно не так уж и сложно.
Более широкая область иногда не имела необходимой глубины для компонентов большего диаметра, таких как большие диоды.
Чтобы решить эти два вопроса, я внес два изменения.

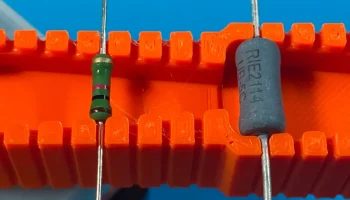

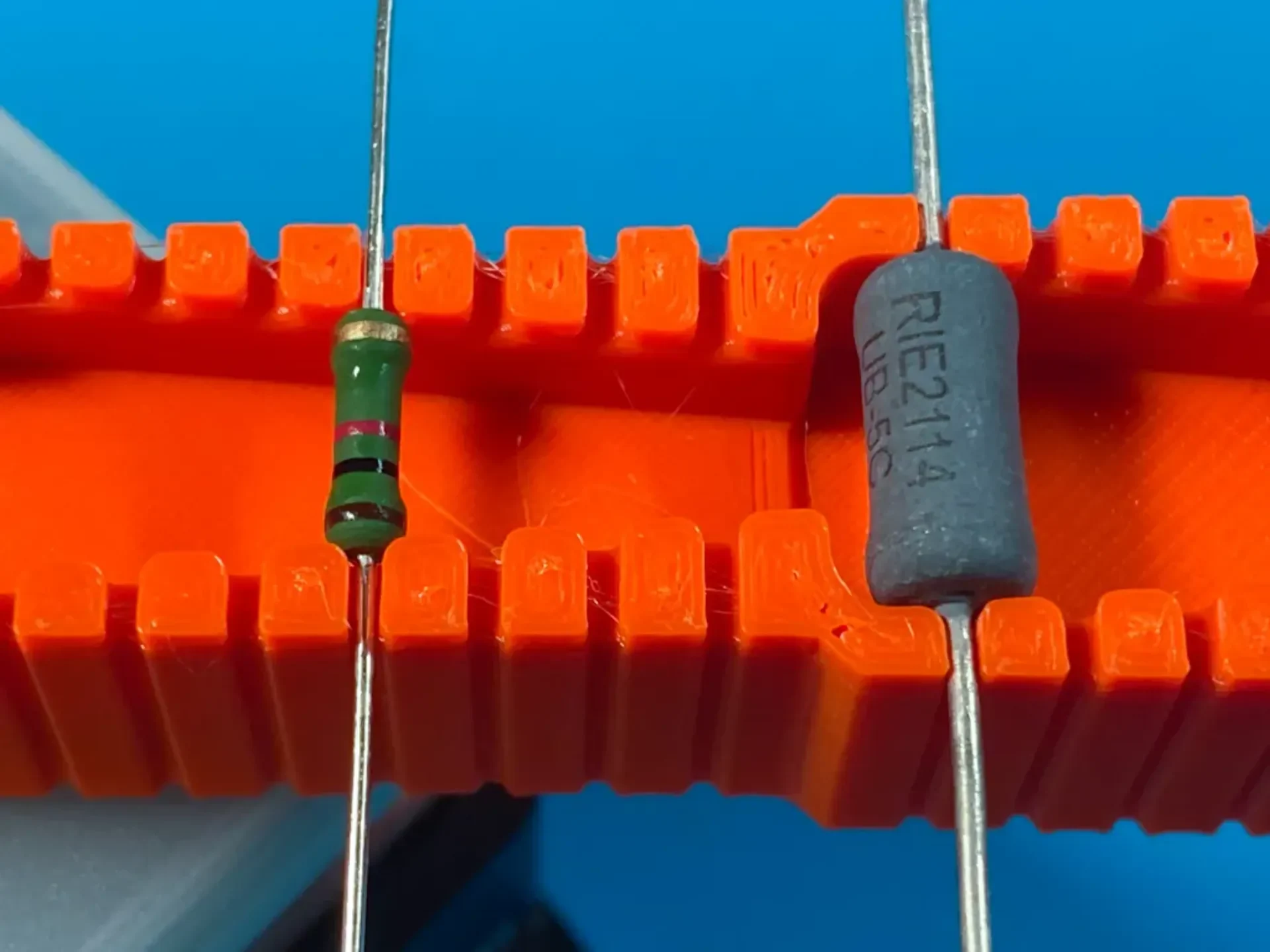

Добавлены «прорези» по бокам для выводов компонентов, что значительно упрощает параллельное сгибание.
Увеличена «глубина» более широких сегментов компонентов при сохранении жесткости.
Некоторые другие настройки были сделаны для удобства использования и удобства печати.
Базовые опоры были изменены, чтобы расширить их по сравнению с более тонким профилем, что сделало нижнюю сторону более пригодной для печати на принтерах FFF.
Эти изменения могут быть не столь полезны/желательны для печати SLA, но они отлично работают для отпечатков FFF.
К отдельным слотам для выводов была добавлена точная детализация, чтобы немного их закруглить, помогая выводам найти центр, а не просто плавать в квадратных основаниях.
Тестовые отпечатки показали, что эти фаски делают изгиб штифта немного лучше при печати с высотой слоя 0,1, но они едва заметны при большей высоте слоя.
В остальном эта модель очень похожа на классическую, поношенную (и суперполезную) конструкцию.
Печать заметок
Все тестовые отпечатки были сделаны с помощью Prusament PETG на Prusa MINI+ со стандартной прошивкой и в основном настройками принтера по умолчанию в PrusaSlicer 2.4.2. Изменены только периметр и толщина корпуса, для обеспечения жесткости — до 4 периметров и толщины корпуса сверху/снизу 0,8 мм соответственно. Никакие опоры не использовались.
Рекомендуется печатать с толщиной слоя 0,1 мм, хотя это занимает намного больше времени, чем печать с высотой слоя 0,2 или 0,25 мм: 6 часов при ДЕТАЛИ 0,1 против 2,5 часов при ЧЕРНОВИКЕ 0,25. Я не тестировал изменение высоты слоя в середине печати, что на самом деле может очень хорошо сработать на этой модели, поскольку увеличенная высота слоя действительно имеет значение только для верхних 5% или около того слоев.
Однако если вы собираете или ремонтируете большое количество сквозной электроники, то я бы сказал, что дополнительное время для печати с более высокой детализацией того стоит, поскольку это определенно дает существенно улучшенный результат. печать.
