Нагрудное крепление для Yaesu FTM-150R

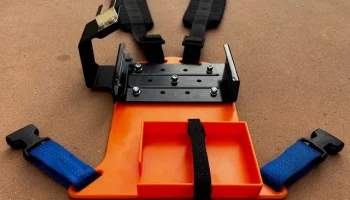

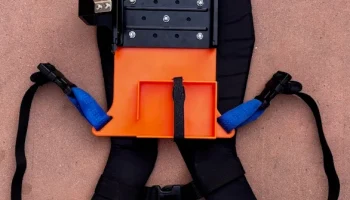

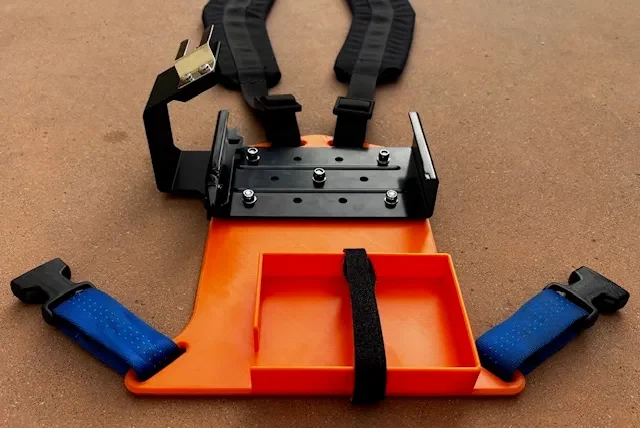

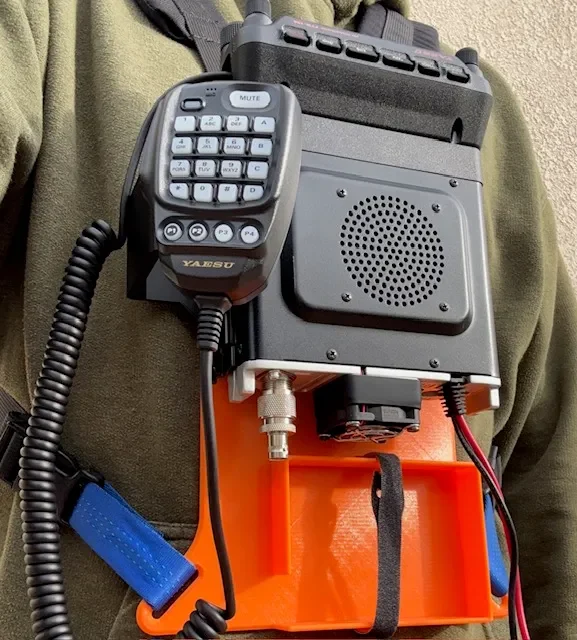

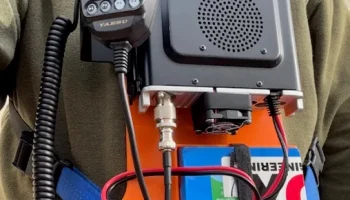

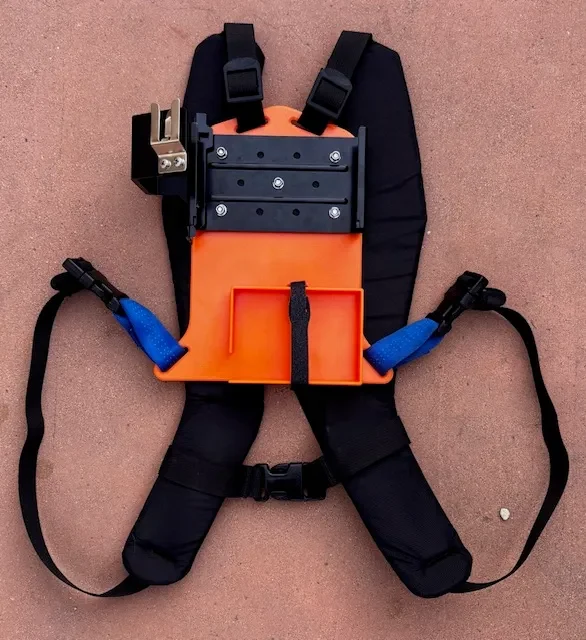

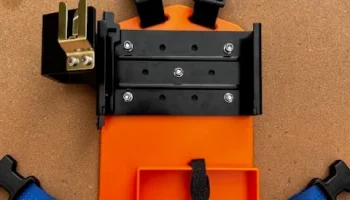

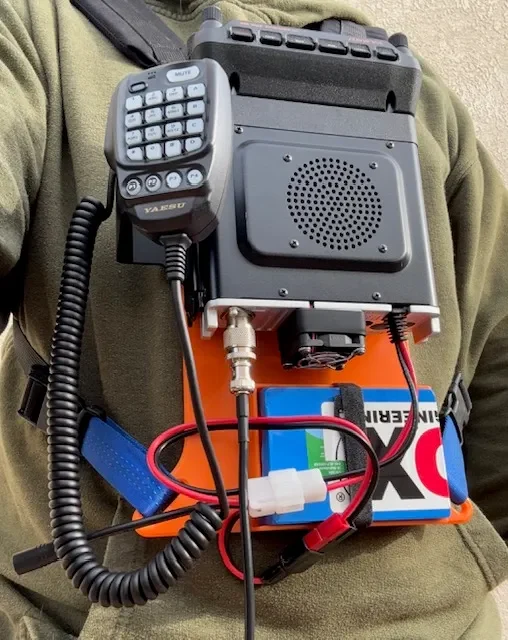

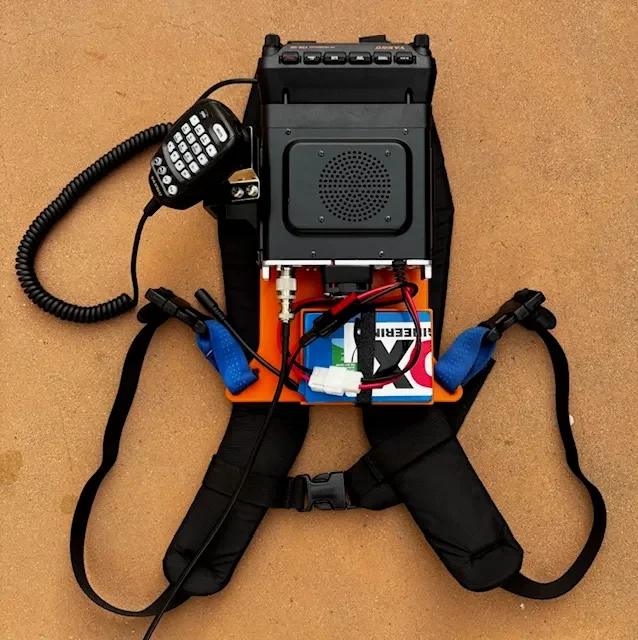

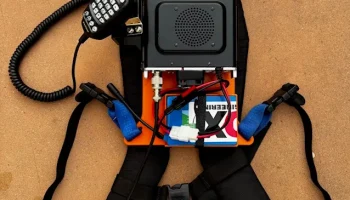

Yaesu FTM-150R(ASP) — довольно хорошая радиостанция для работы со спутниками FM-ретранслятора. Он способен выполнять межполосный дуплекс, имеет хорошую фильтрацию гармоник и имеет хороший приемник. Его немного неудобно использовать с портативной лучевой антенной (Стрела или Лось), одновременно пытаясь использовать микрофон, записывать позывные и отслеживать спутник с помощью телефона. Я разработал это простое нагрудное крепление для радиоприемника, микрофона и аккумулятора емкостью 3 Ач (Bioenno BLF-1203AB).
Файлы STL и STEP включены, чтобы упростить ремикс, если вы хотите использовать другую батарею или что-то изменить.
При использовании портативной антенны УСТАНОВИТЕ МОЩНОСТЬ ПЕРЕДАЧИ НА «НИЗКУЮ». В инструкциях, прилагаемых к моей антенне Arrow, указано, что 10 Вт — это максимальная безопасная мощность при работе с портативным устройством. FTM-150R может передавать мощность 50, 25 или 5 Вт. 5 Вт должно хватить. Будьте в безопасности!
Я напечатал нагрудную пластину из PETG и крепление для микрофона из PLA (потому что у меня закончился PETG).

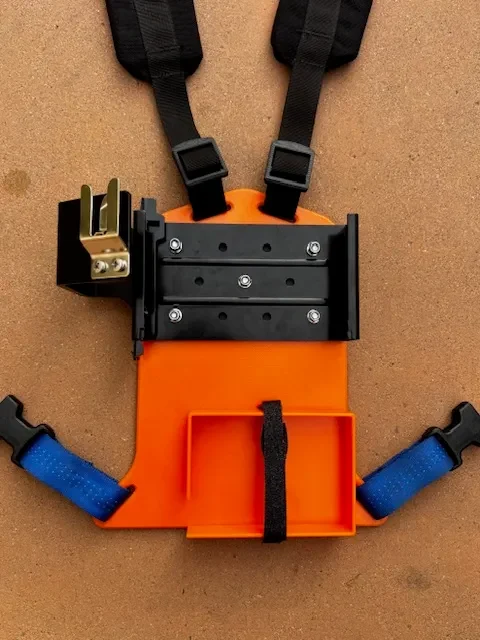

Если вам нужно крепление на шасси радио, я также приложил версию для печати. Он распечатывается на две половинки, для соединения используйте клей CA. PETG рекомендуется для обеспечения некоторой гибкости защелки с фрикционной посадкой. Если вы используете печатное крепление на шасси, вам могут потребоваться винты M5 немного большей длины. Кроме того, вы будете использовать 4 винта M5 вместо 5. У него всего 4 отверстия для винтов. Используйте шайбы между гайками и печатным креплением шасси, чтобы снизить риск разделения слоев.
Распечатайте нагрудную пластину в горизонтальном положении отсеком для батареек вверх.
Распечатайте крепление для микрофона на его краю плоским краем вниз.
Распечатайте детали крепления шасси лицевой стороной вверх. Должно выглядеть как буква «У».
Необходимые детали:

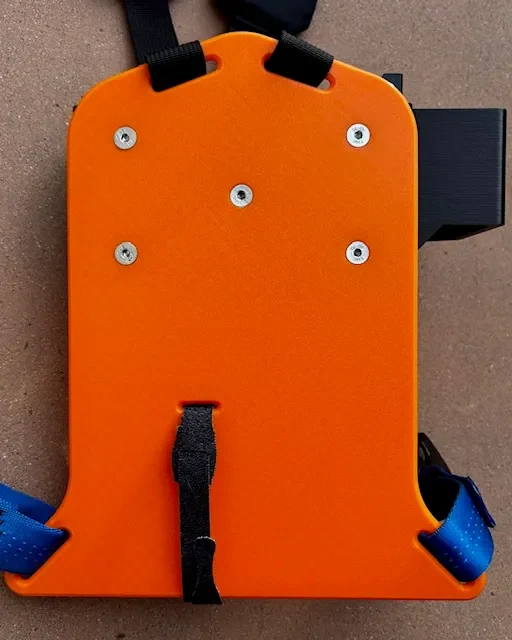

5 винтов с плоской головкой M5 x 12 мм (для отверстий с потайной головкой) с шайбами и гайками (крепление на шасси) (4 винта длиной 15-16 мм при использовании печатного крепления на шасси)
2 винта M4 x 8 мм (зажим для микрофона)
2 вставки с резьбой M4 (зажим для микрофона)
Маленький ремешок на липучке (батарея)

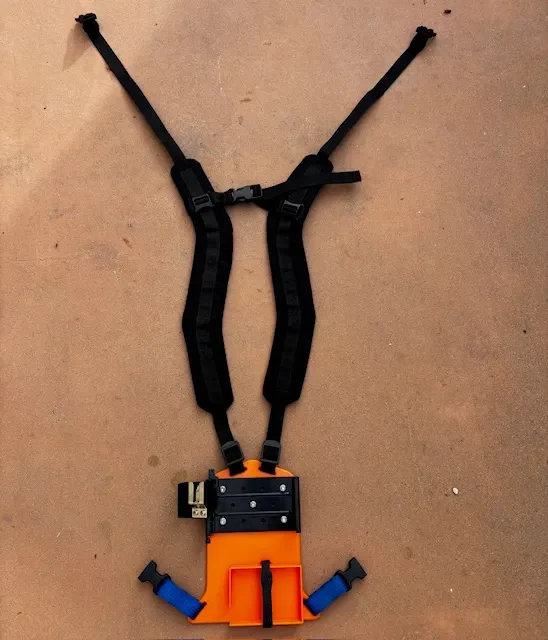

Несколько лямок от рюкзака. Я нашел эту модель полезной для адаптации моих ремней к этому. проект:
