MPRT - Планетарная передача с передаточным числом 90:1

Эта передача сделана мной на основе информации, найденной здесь.

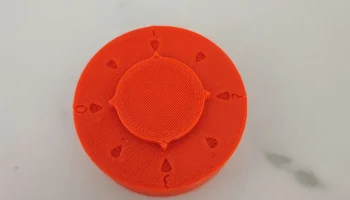

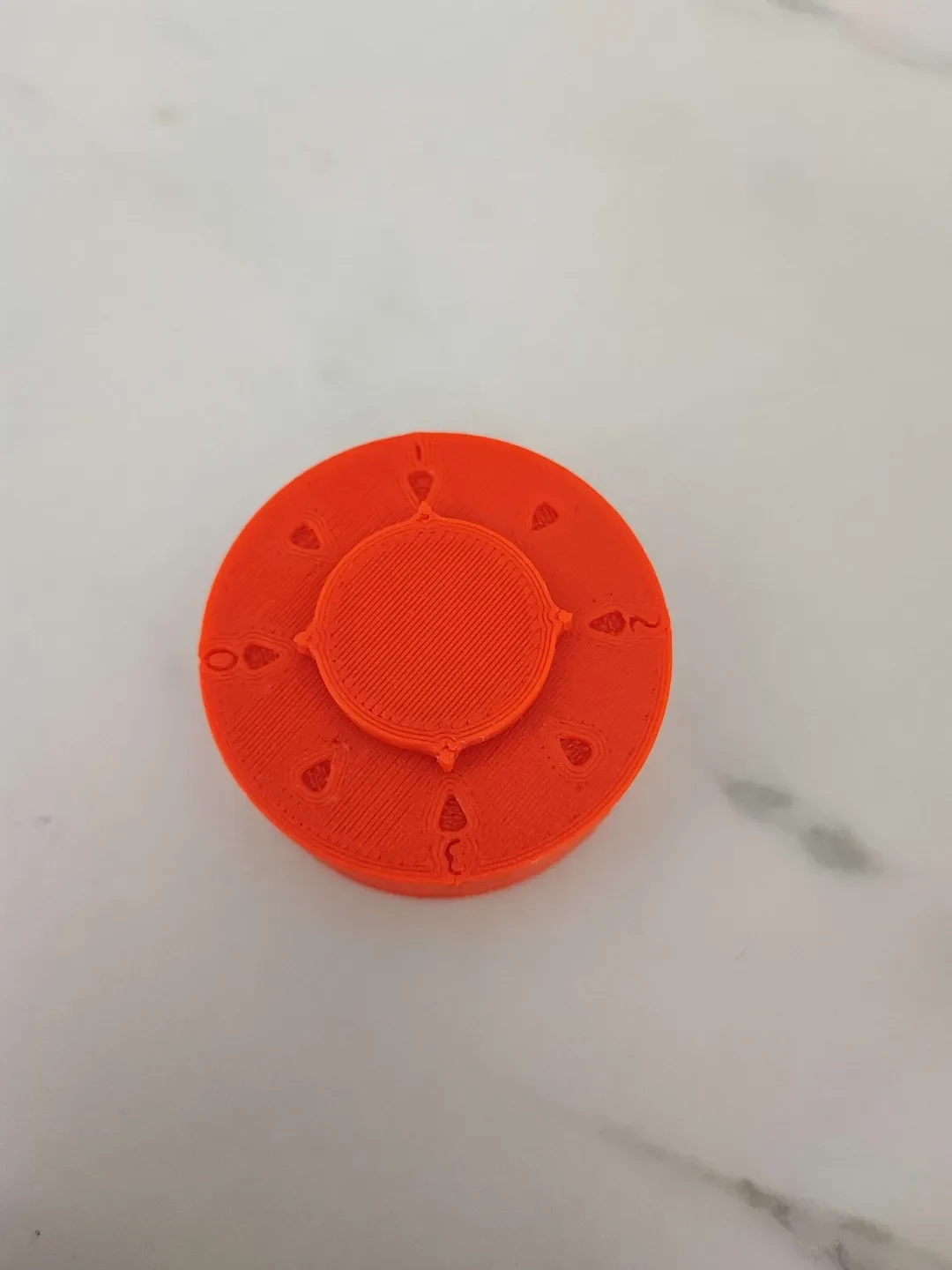

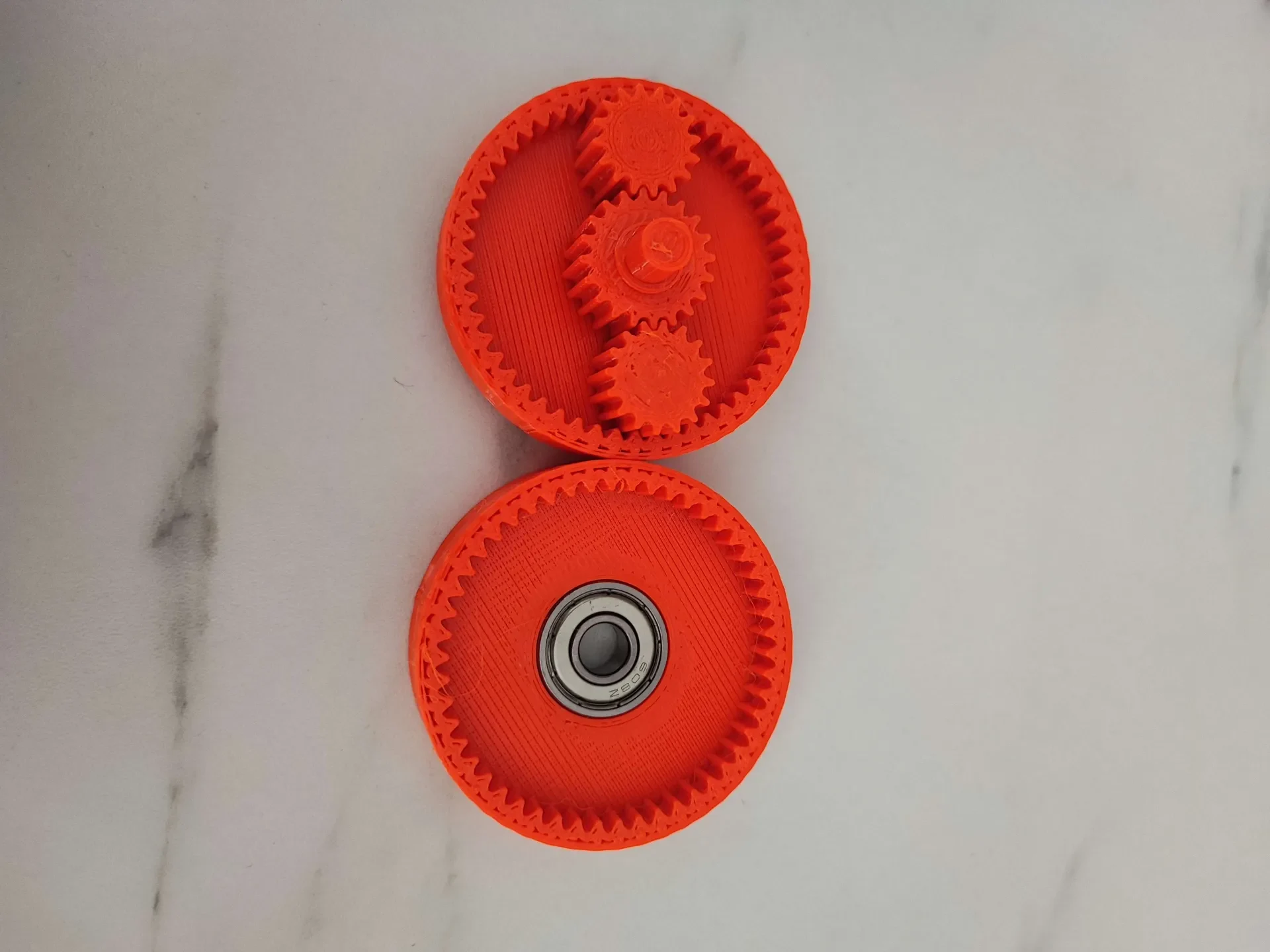

В коробке передач используются фиксированное кольцо и выходное кольцо, что обеспечивает высокую скорость снижения с помощью довольно большой солнечной шестерни.

Формула, используемая для нахождения передаточного числа:

(1+фиксированныекольцевые/солнечн��е зубья)/(1-фиксированныекольцевые/выходные зубья)

В моем случае цифры следующие:

фиксированные зубья = 52 (должно делиться на 2 и количество планетарных шестерен)

выходные зубья = фиксированные зубья — количество планетарных шестерен = 52 -2 = 50 (число должно быть четным)
Шаг шестерни регулируется с помощью:
шаг кольцевого зуба * (выходные зубья-количество планет)/выходные зубья
1 * (50-2)/50= 0,96
Регулируя шаг, обе шестерни будут иметь одинаковый внутренний и внешний диаметр с разным количеством шестерен!

sungearteeth = 20 (должно делиться на 2 и количество планетарных шестерен)

Planetgearteeth=(фиксированныекольцевые-солнечныезубы)/2 = (52-20)/2 = 16

Это передаточное число коробки передач по первой формуле дает:

(1+52/20)/(1-52/50) = 90

Удерживая неподвижное кольцо и повернув его на 90°, выход повернется только на 1°.

Возможны и другие комбинации, просто используйте Excel и рассчитайте любое оборудование, которое, по вашему мнению, лучше всего соответствует вашим потребностям. В зависимости от ваших настроек вам может потребоваться увеличить солнечную и планетарную шестерни, чтобы обеспечить плотную посадку на 1-4%.

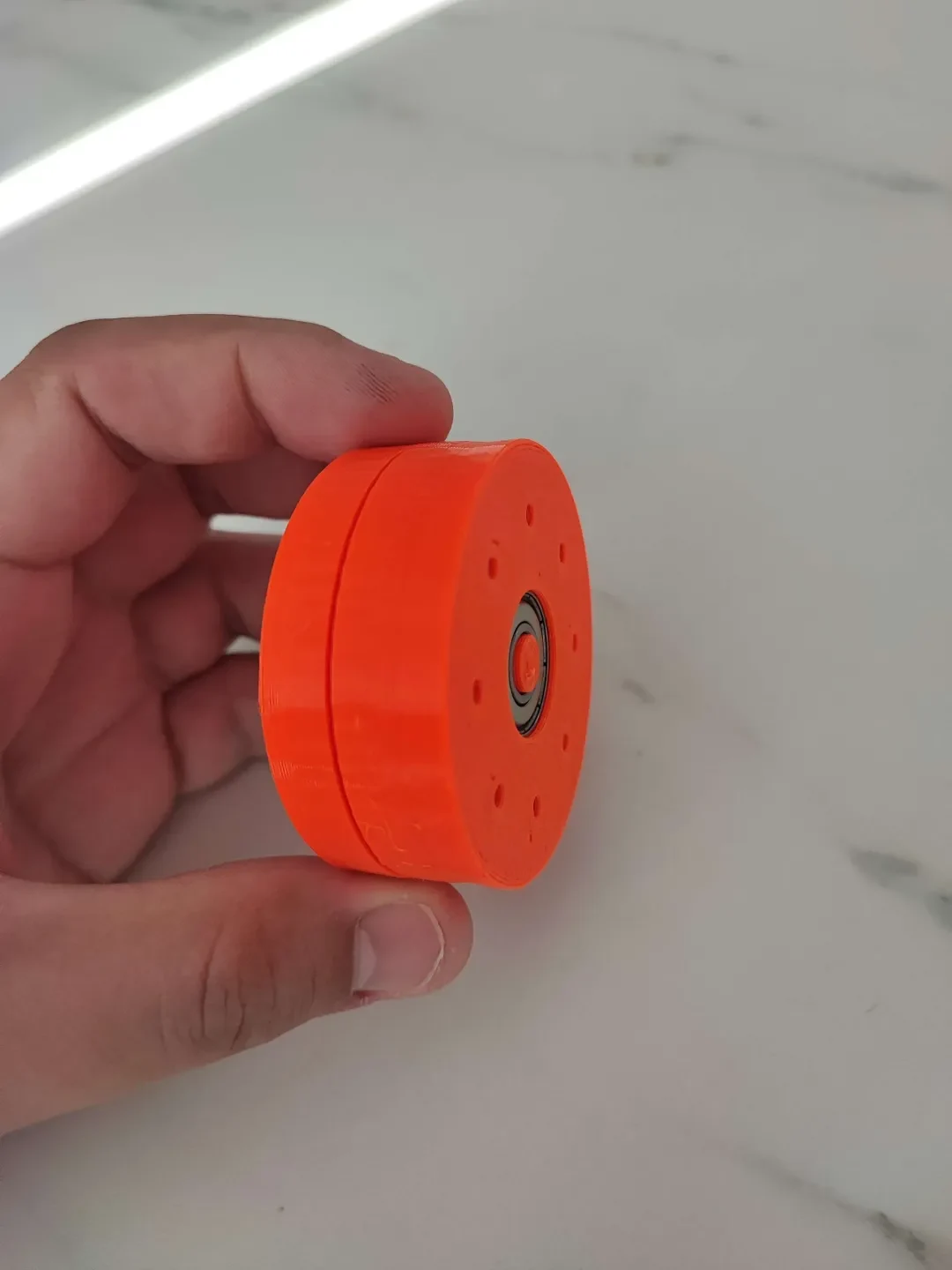

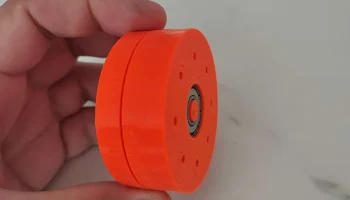

Я использовал подшипник 608ZZ.

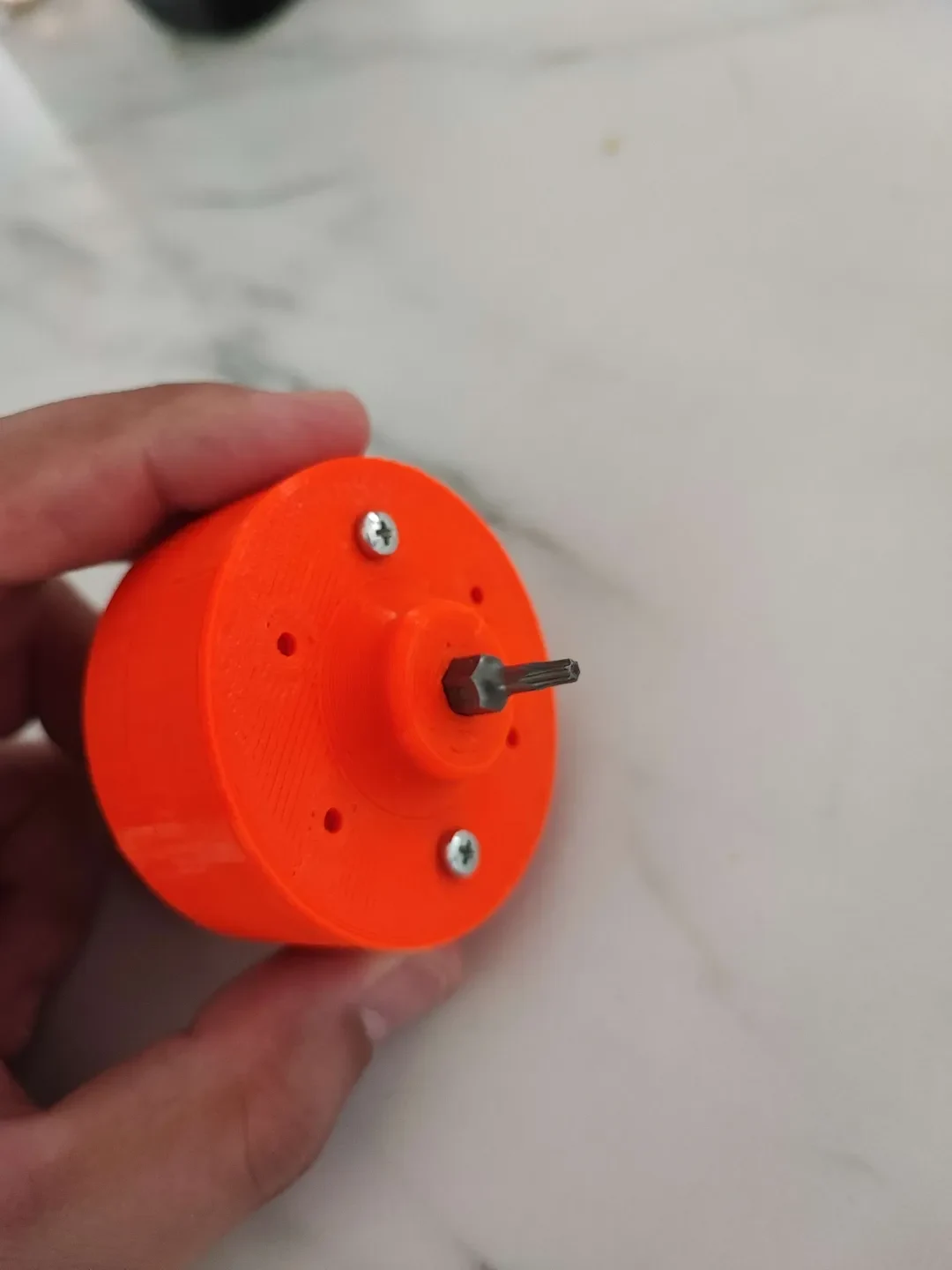

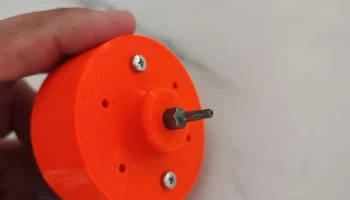

Вместо печати ручки вы можете использовать шестигранную биту или инструмент диаметром 6 мм. Вы можете модифицировать фиксированное кольцо и солнечную шестерню, добавив дополнительный подшипник, если хотите установить на двигатель NEMA или аналогичный.
