Быстроразъемный соединитель из ПТФЭ для сухого бокса с б...
Обновление от 22.10.2023: V2 уже здесь.
V2 — обновленная версия с немного большим диаметром всех деталей. Это дает винтам немного больше стенок, что, в конечном итоге, выглядит красивее и печатается лучше.
Тип винта по-прежнему M3, размеры уплотнительного кольца не изменились при наружном диаметре 18, внутреннем диаметре 14, толщине 2 мм, размеры посадочных отверстий также не изменились — поэтому для удобства все критические размеры «дополнительных деталей» не изменены.
Файлы V1 по-прежнему доступны, если вы захотите их сравнить.

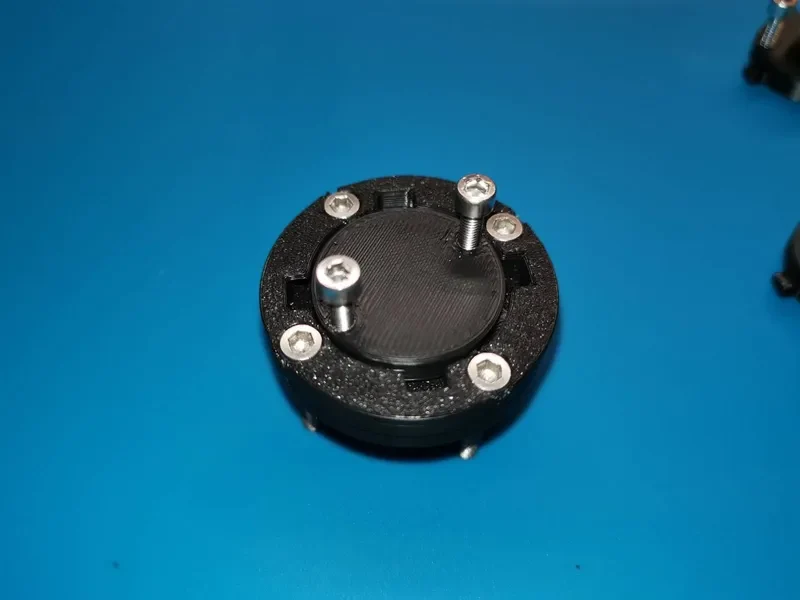

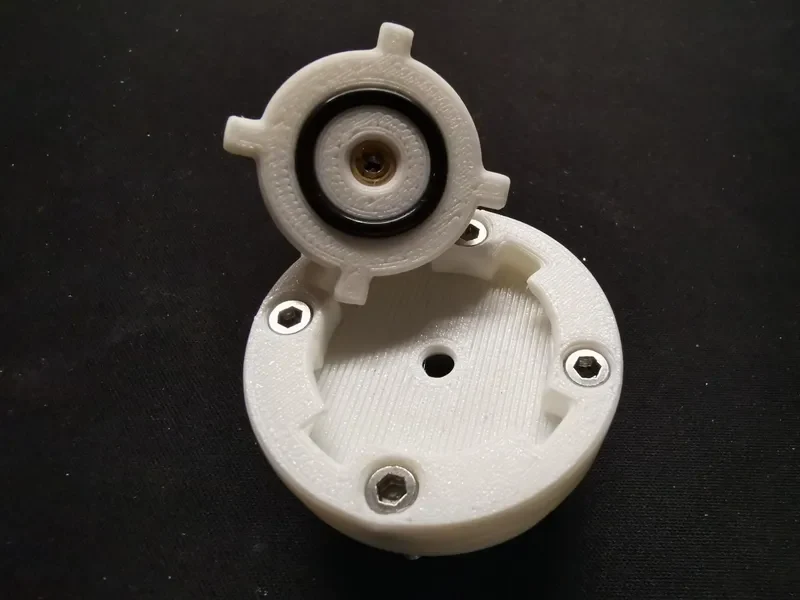

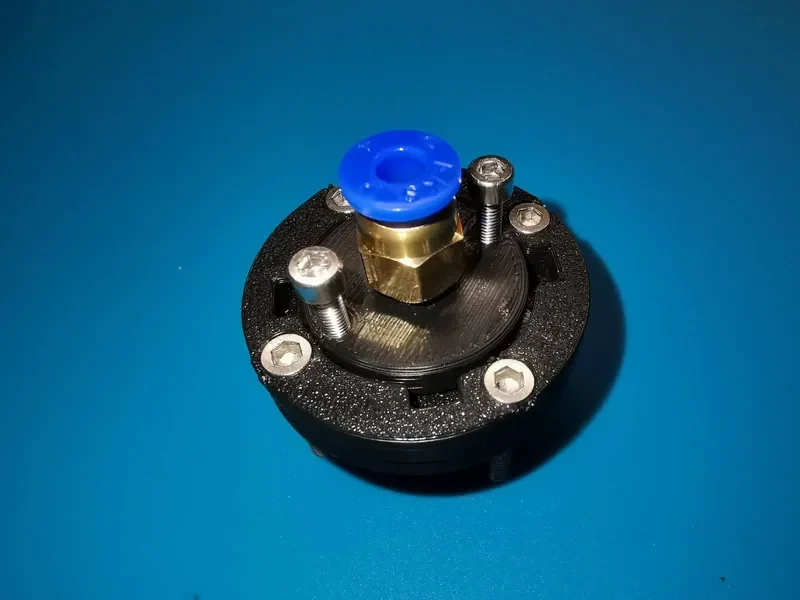

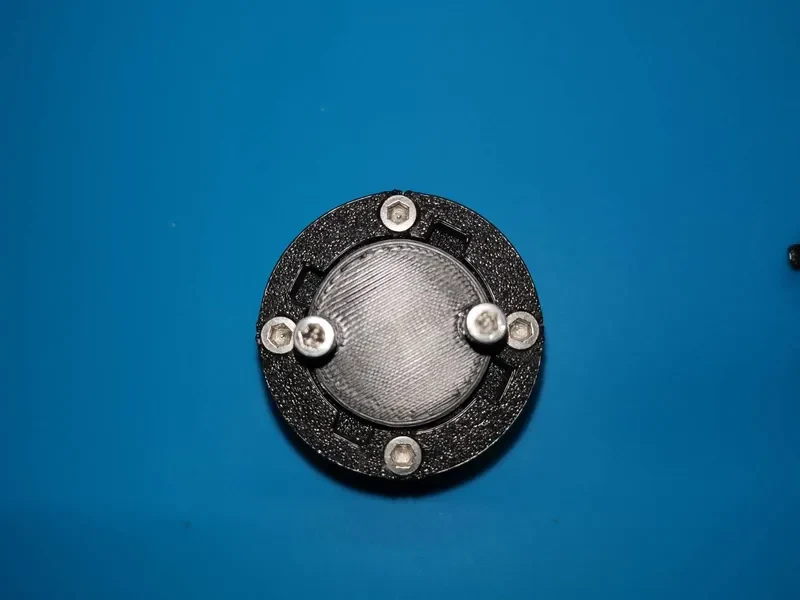

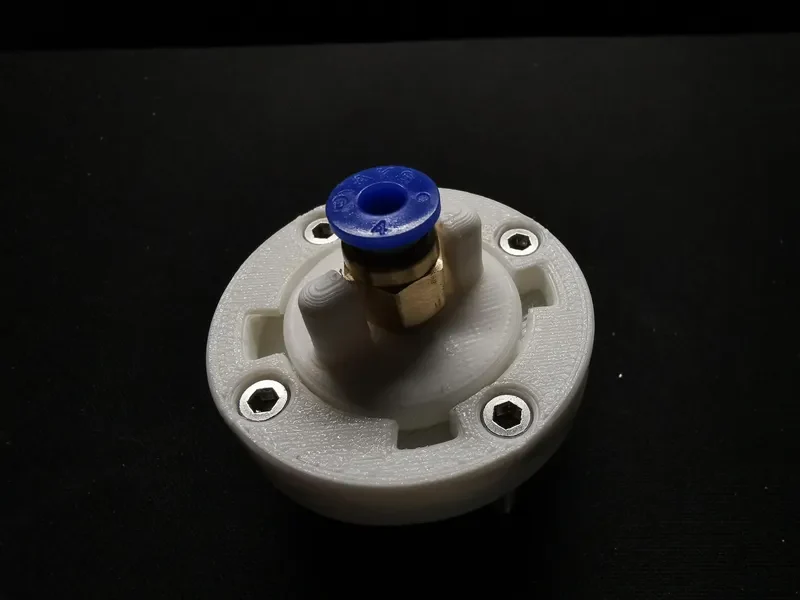

Фотографии смешанные V1 и V2 — черные отпечатки — V1, белые — V2.
--------------
небольшое обновление 21.10.23:
1: добавлено 3 новых файла: версии задних пластин с шестигранной гайкой М3.
2: заменены 2 файла: версии Plug and Fitting Plate с «печатными колышками» теперь имеют скругления для более прочных колышков.
3: Файлы STEP теперь доступны для всех деталей — не удивляйтесь, если некоторые из них плавают в воздухе, я сложил детали в свой проект, так что, вероятно, так и произошло.
--------------
У вас есть тефлоновая трубка, подходящая к принтеру для подачи нити?
Всегда меняйте катушки внутри сухого бокса, потому что трубка из ПТФЭ проходит только в одном месте или у вас висит несколько трубок из ПТФЭ?
Больше нет...
Это быстроразъемный соединитель для трубки из ПТФЭ. Один конец трубки подключен к вашему принтеру (проверьте другие мои модели на наличие держателя катушки с креплением для фитинга из ПТФЭ), а другой конец должен быть подключен к вашему сухому боксу, но КАК вы спрашиваете? Поясню :)
Что вам понадобится:
— 4 винта M3 длиной минимум 6 мм, если материал вашего сухого бокса имеет толщину 1 мм, может быть длиннее.
— 1 фитинг PC4-M6 (в идеале с небольшим шестигранным пазом внутри фитинга)
— Внешний диаметр 18 мм, внутренний диаметр 14 мм, резиновые уплотнительные кольца диаметром 2 мм (вроде как дополнительная опция, но ОЧЕНЬ рекомендуется, поскольку они обеспечивают герметичное уплотнение И небольшое трение для надежного соединения.
— в зависимости от вашего выбора «Фитинговой пластины»: на 2 дополнительных винта M3 для облегчения поворота.
— без магнитов и клея
Например:
Хотите о��настить свой сухой бокс четырьмя портами быстрого подключения и подключить к нему 1 принтер?
16 винтов M3 длиной не менее 6 мм (если толщина стены сухого бокса составляет 1 мм)
1 штуцер PC4-M6
1 фитинговая пластина. Если ваш фитинг имеет внутренний шестигранник, используйте любой вариант, если нет, используйте вариант «Фитинг-пластина-винт», если вы используете вариант с винтом, вам понадобятся еще 2 винта M3.
3 штеке��а по вашему выбору. Если вы используете вариант «заглушка-винты», вам понадобятся еще 2 винта М3 на каждую заглушку.
4x Ресиверная пластина
4x спинка по вашему выбору
4x 18 НД, 14ВД, уплотнительное кольцо 2 мм, по одному на каждую заглушку и монтажную пластину
Есть несколько вариантов, пожалуйста, продолжайте читать, чтобы получить подробную информацию о том, как использовать, что и когда, и обо всем в целом.
Сделайте себе одолжение и не используйте опоры ни в одной из этих частей. Все модели ориентированы на STL так, как они лучше всего печатаются, но я бы сказал, что это очевидно для всех.
Фитинг-Пластина, 2 варианта

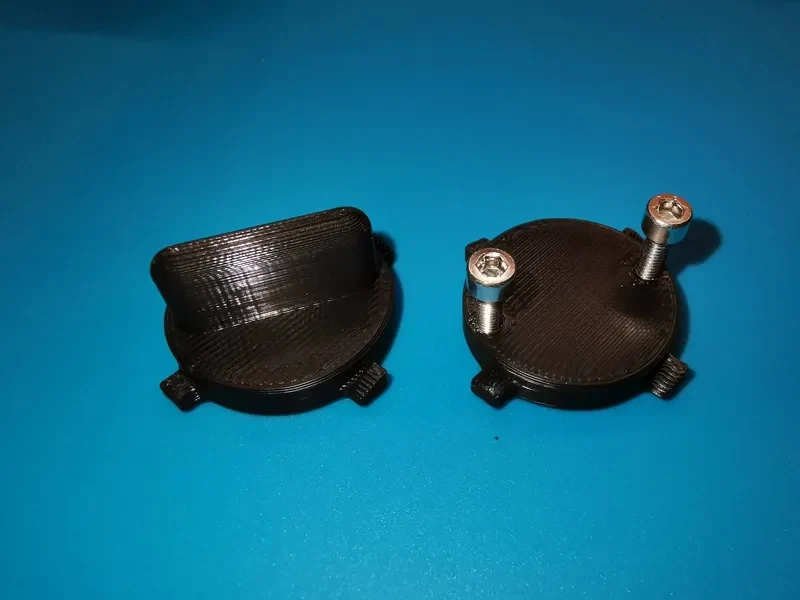

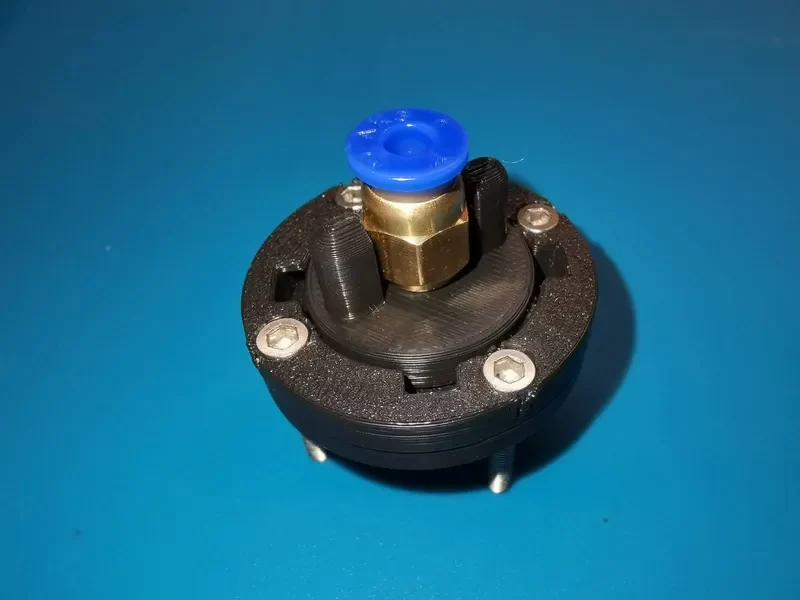

1: если ваш фитинг из ПТФЭ имеет шестигранник внутри, вы можете использовать фитинговую пластину с двумя напечатанными штифтами сбоку — для этой версии вам не потребуются дополнительные 2 винта. Отверстие для фитинга из ПТФЭ составляет 5,8 мм, фитинг M6 должен хорошо нарезать собственную резьбу, но не быть слишком тугим.

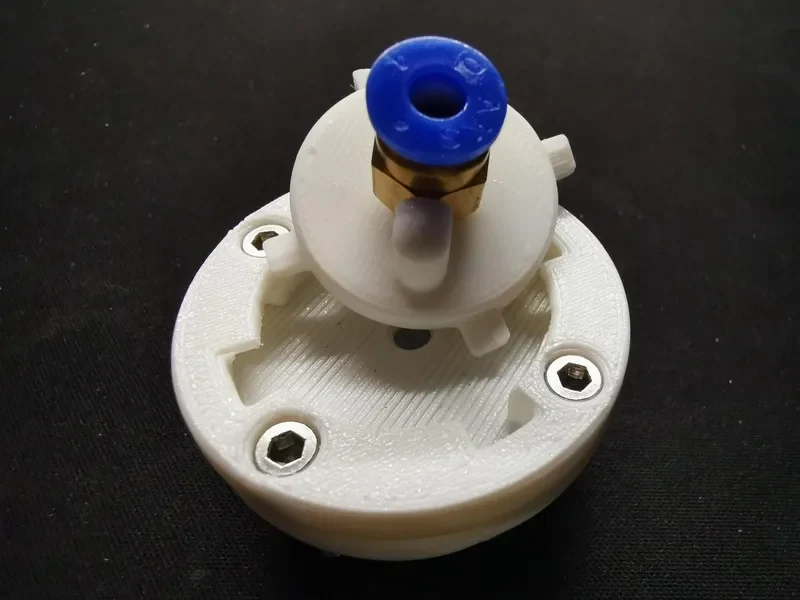

2: если ваш фитинг из ПТФЭ не имеет внутри шестигранника, вам придется повернуть его с помощью гаечного ключа — тогда печатные колышки не будут мешать, не так ли ;)

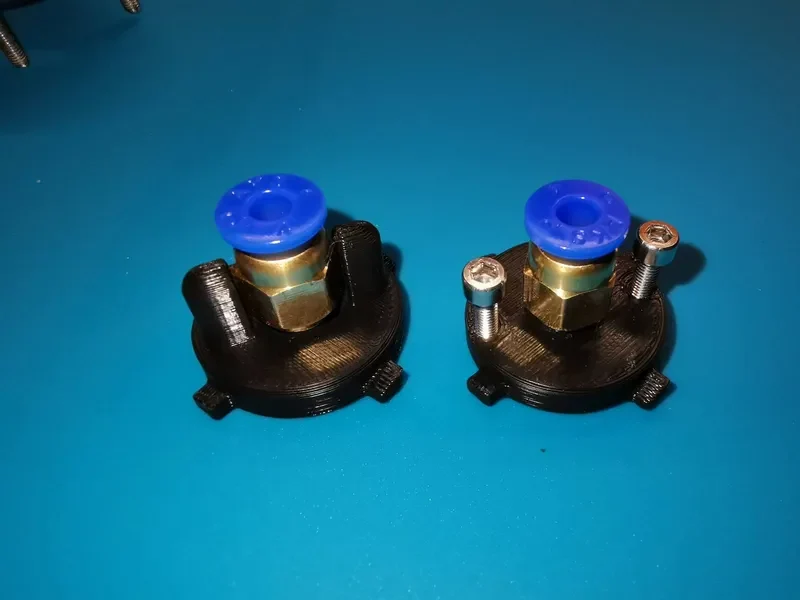

Для этих фитингов имеется монтажная пластина с 2 отверстиями для винтов, под которые можно установить 2 винта M3, длина по вашему выбору, длина тех, что на фотографиях, составляет 10 мм — для лучшего сцепления с разъемом. Отверстия имеют диаметр 3 мм, винты М3 нарезают собственную резьбу.
Отверстие для фитинга из ПТФЭ составляет 5,8 мм, фитинг M6 должен хорошо нарезать собственную резьбу, но не быть слишком тугим.

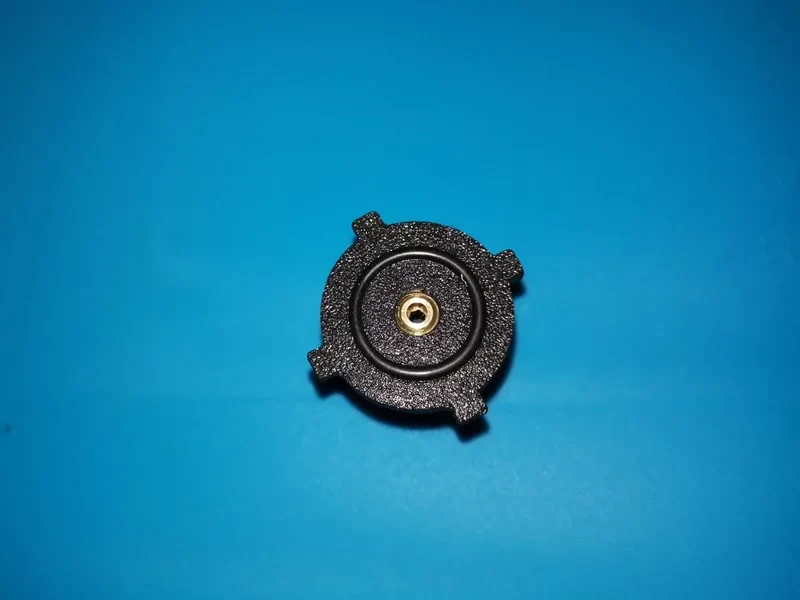

Уплотнительное кольцо устанавливается в канавку в нижней части фитинговой пластины (на заглушках также есть канавка, также для уплотнительных колец). Эта канавка специально не имеет фаски для захвата уплотнительного кольца.
