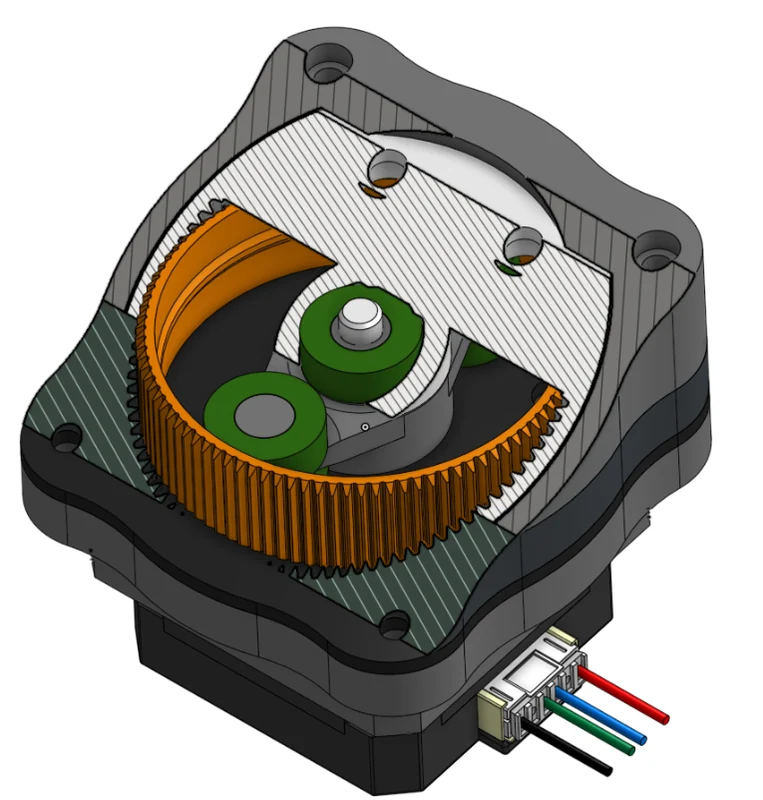

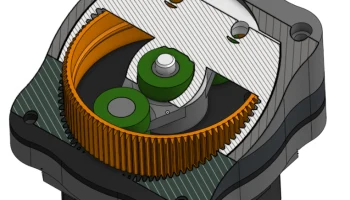

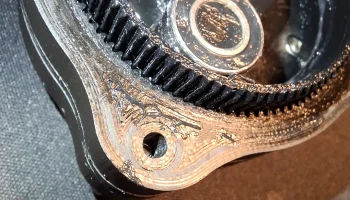

NEMA 17 Harmonic Drive; Деформационная волновая передача...
Источник:

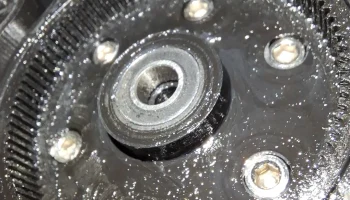

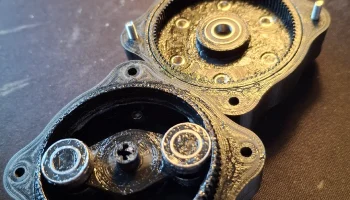

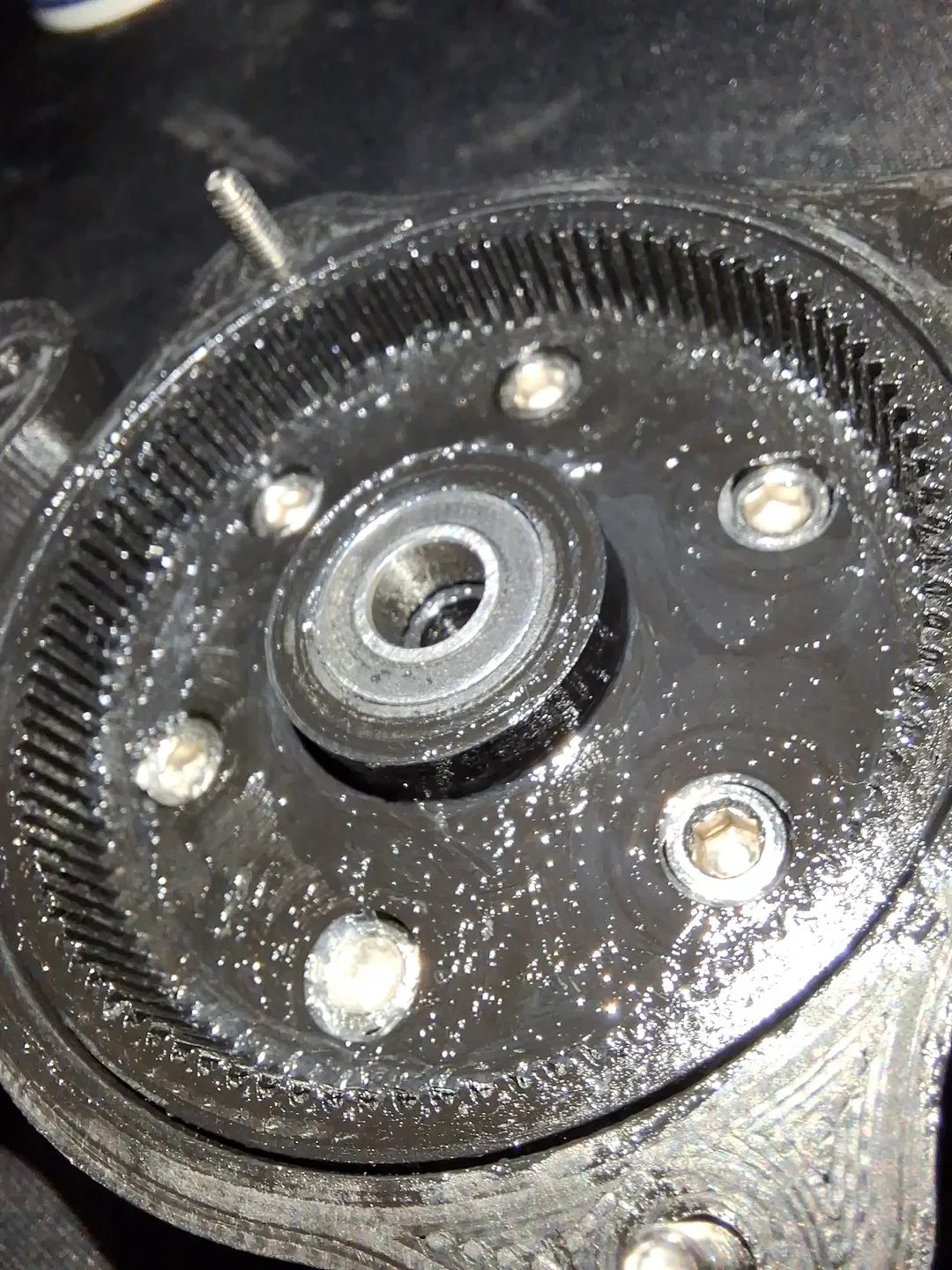

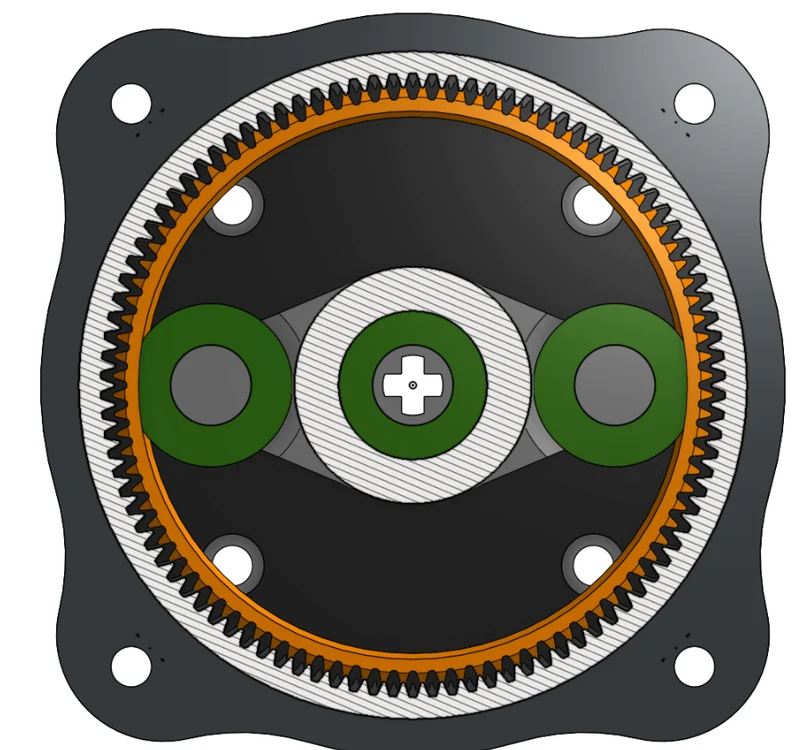

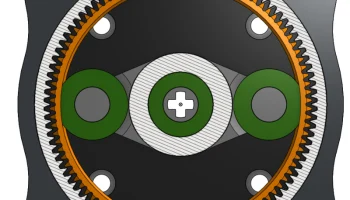

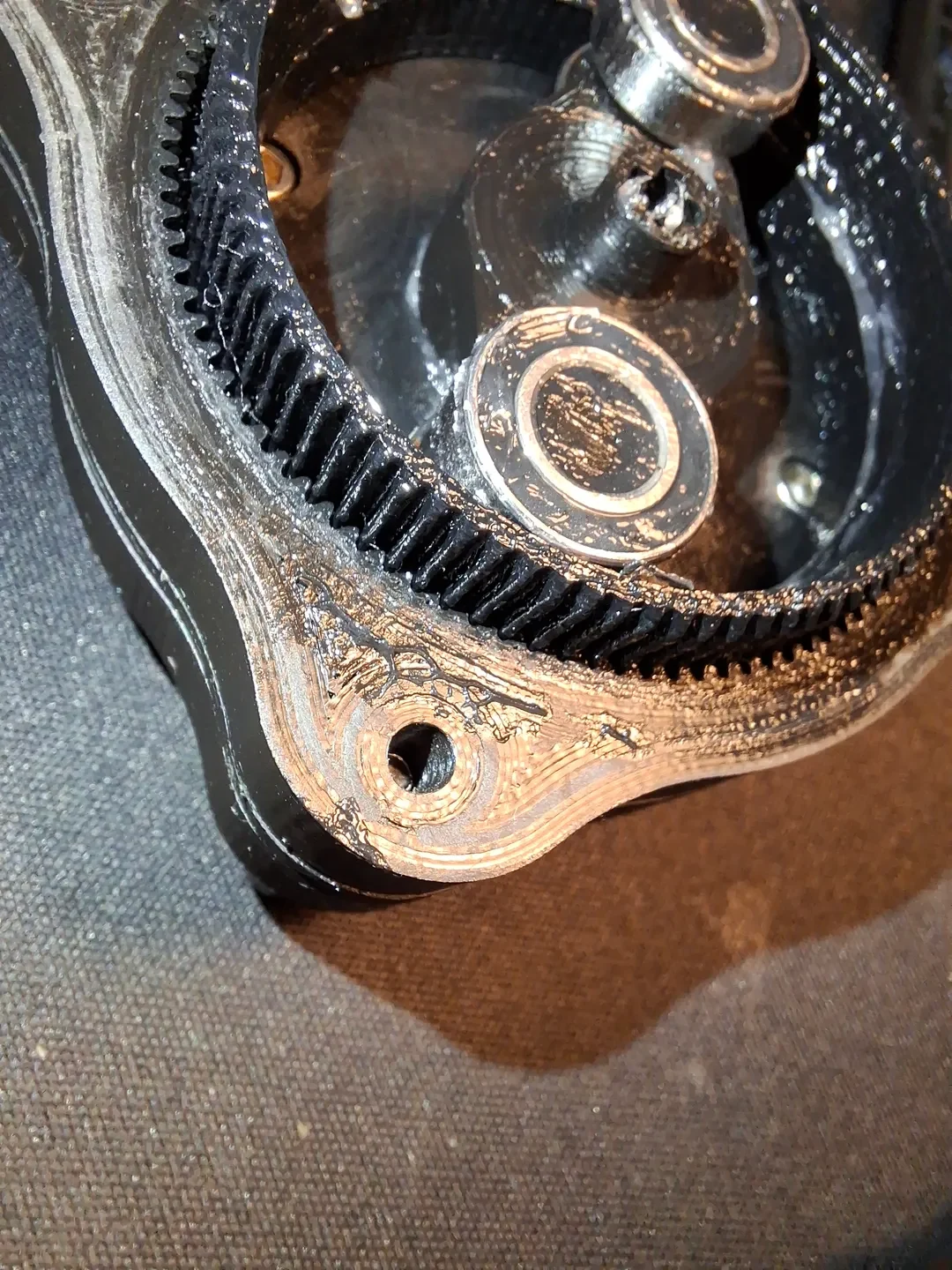

В коробке передач используются шесть шарикоподшипников 7x14x5. Крепиться к вторичной шестерне (трансмиссии) можно с помощью шести болтов М4, крепящихся изнутри наружу. Все остальные компоненты собираются с помощью болтов М3 и термофиксируемых вставок.

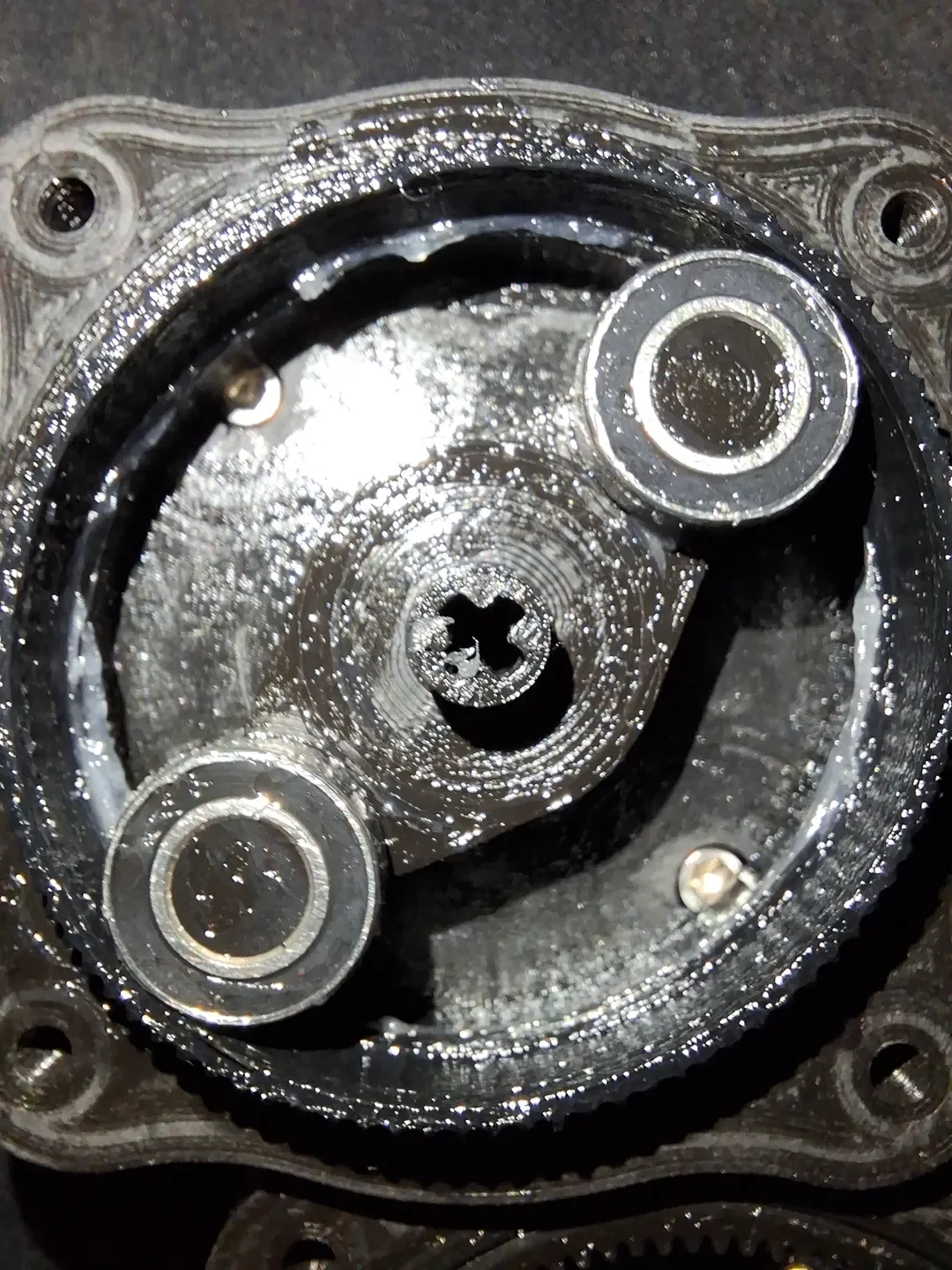

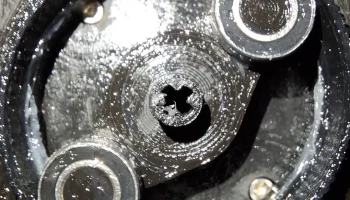

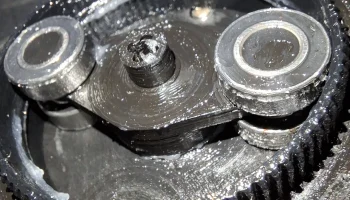

В настоящее время генератор волн используется для технической оси LEGO, но его легко заменить на вал NEMA 17. Оба имеют примерно одинаковый диаметр.
Вся коробка передач смоделирована со стандартными допусками (~±0,25 мм) и идеально подходит без каких-либо корректировок масштаба к Creality Ender 3 V3 SE.

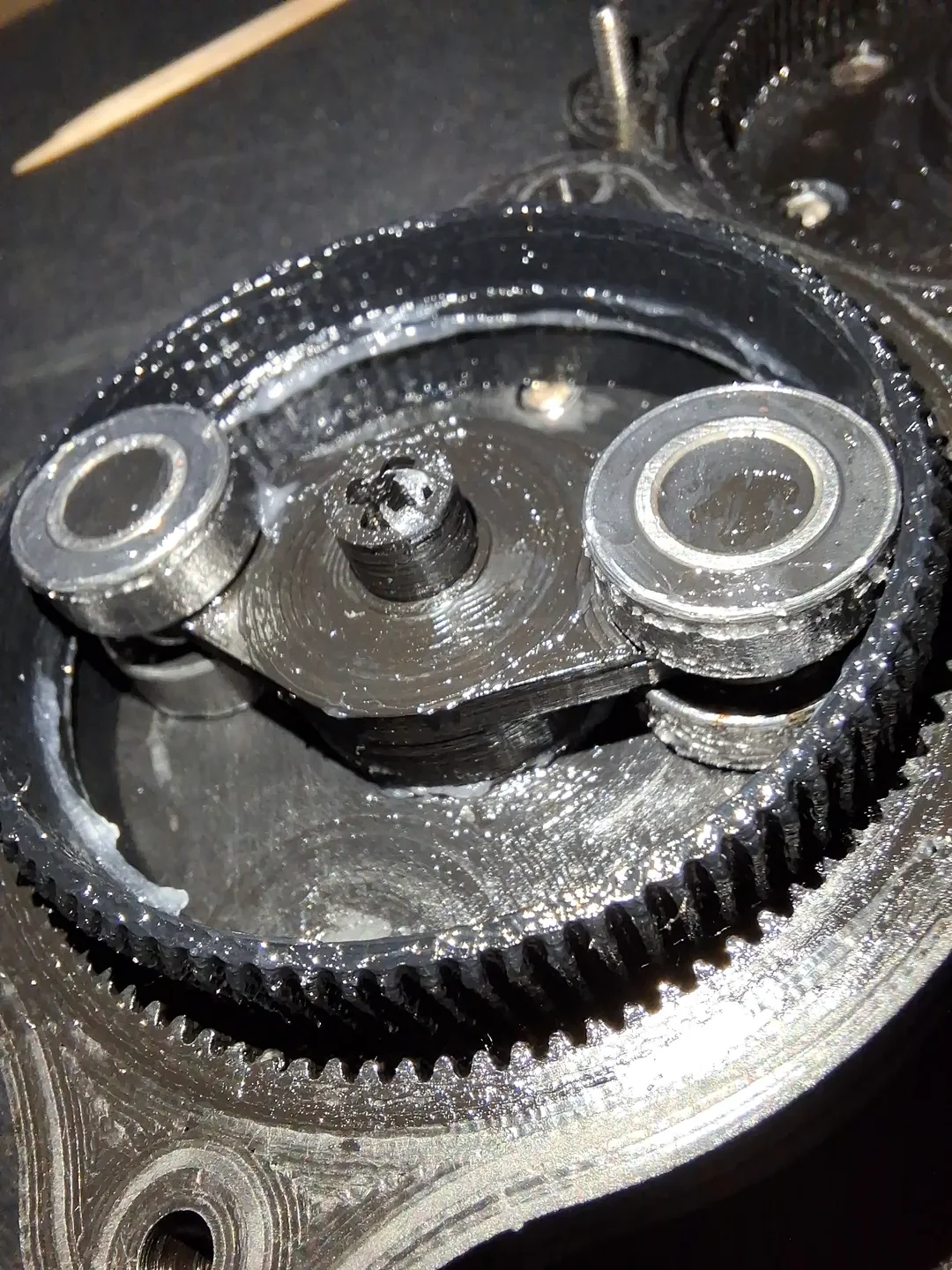

Гибкая передача напечатана из стандартного ТПУ, а все остальные детали напечатаны из PLA+.
Настройки печати:
Скорость: 100 мм/с
Высота слоя: 0,1 мм
