Аккумуляторный блок для ячеек 38120

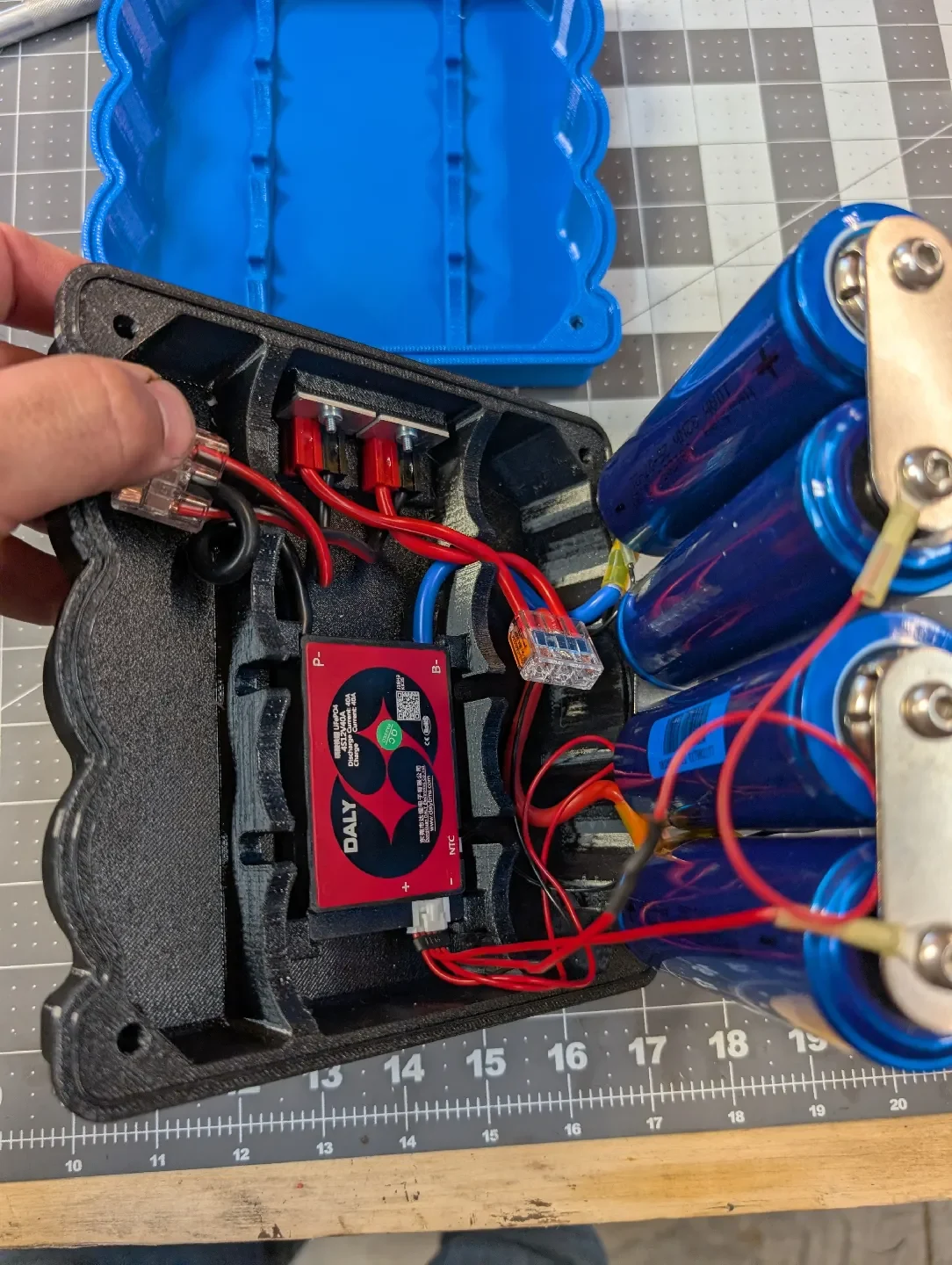

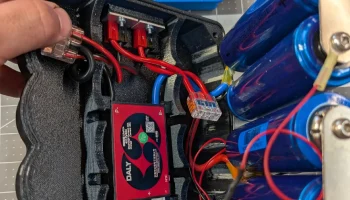

Я искал жесткий футляр для полевых батарей для радиолюбительской работы. Не найдя подходящего дизайна, я сделал свой. Эти отпечатки, собранные со всеми дополнительными компонентами, образуют аккумуляторную батарею на 12 В постоянного тока, подходящую для питания 12-вольтовых радиостанций для полевых операций. В настоящее время он используется для питания КВ-радиостанции Yaesu FT-891.

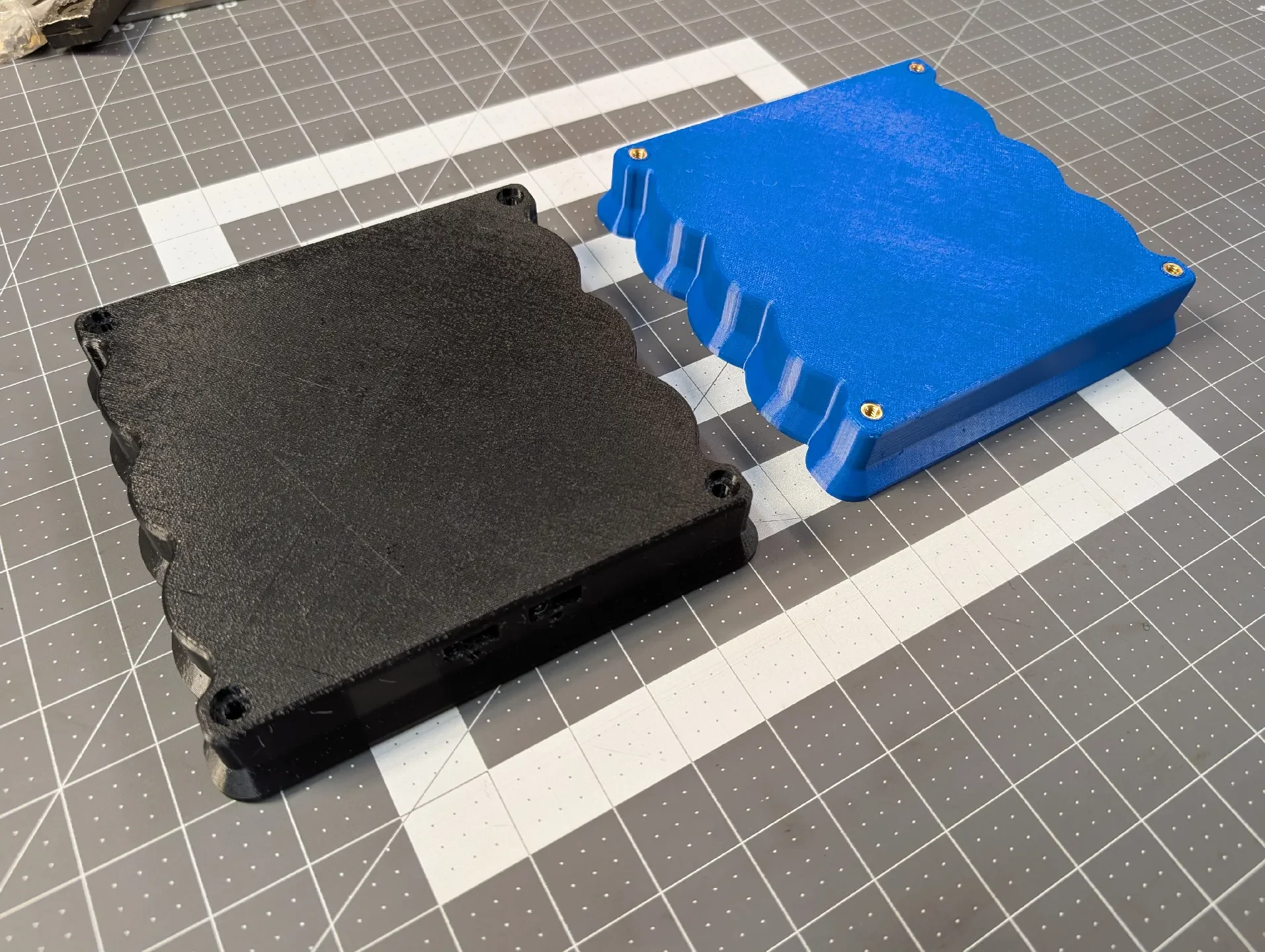

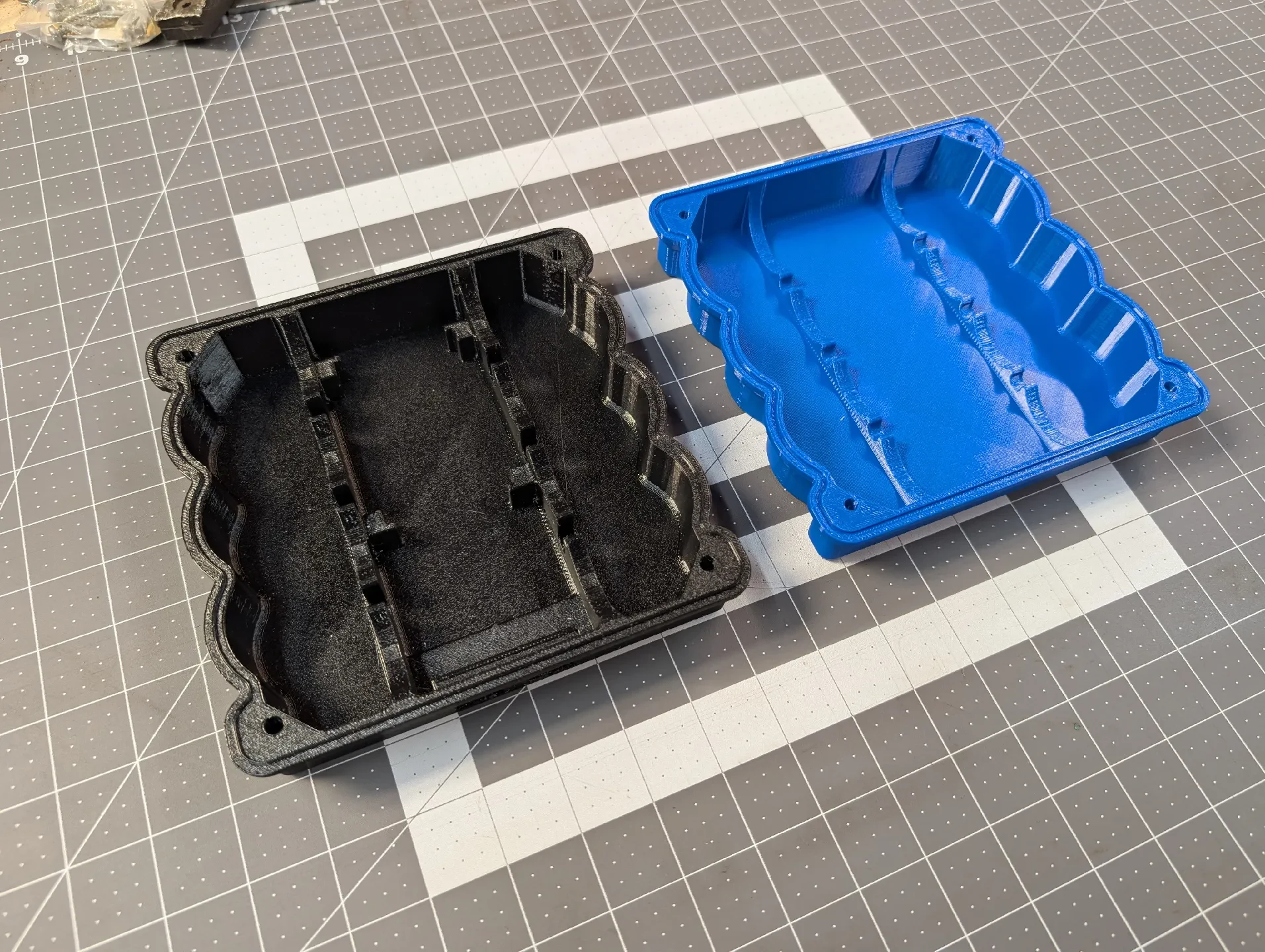

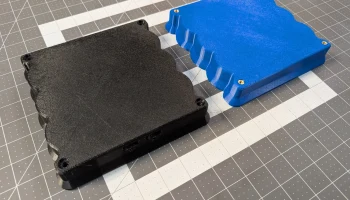

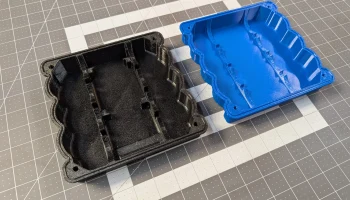

Шаг 1. Распечатайте половинки корпуса.
Оригинальный дизайн был напечатан из ABS, но подойдут и другие материалы, например ASA.
Шаг 2. Соберите материалы.
Вам понадобится:
Лента, Каптон
Па��льник
Тепловая пушка
Инструменты для обжима кольцевых клемм и контактов Anderson Power полюса
Дрель со сверлом №19.
Отвертка Phillips #2
Молоток и пробойник с плоскогубцами с твердой поверхностью или с параллельными губками
1x — корпус, аккумулятор, верхняя часть
1x — Корпус, Батарея, Нижняя часть
1x — БМС, Дейли 4С12В40А
2x — разъем рычажного типа, Wago 221
2x — разъем, корпус, опора питания Anderson (красный+черный)
2x — Контакт, Столб Андерсона, 261Г2-ЛПБК
2x — провод, 10 Ga, многожильный, красного цвета, длина 5 дюймов
2x — провод, 10 Ga, многожильный, черного цвета, длина 5 дюймов
1x — провод, 10 Ga, многожильный, красного цвет��, длина 6 дюймов
2x — клемма, обжимная, кольцевая, 10-12 Ga, термоусадочная, McMaster-Carr 7036K78
5x — клемма, обжимная, кольцевая, 24-26 Ga, термоусадочная, McMaster-Carr 7036K94

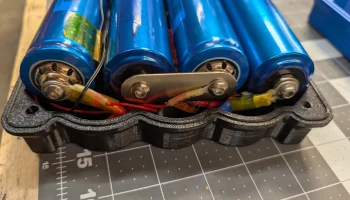

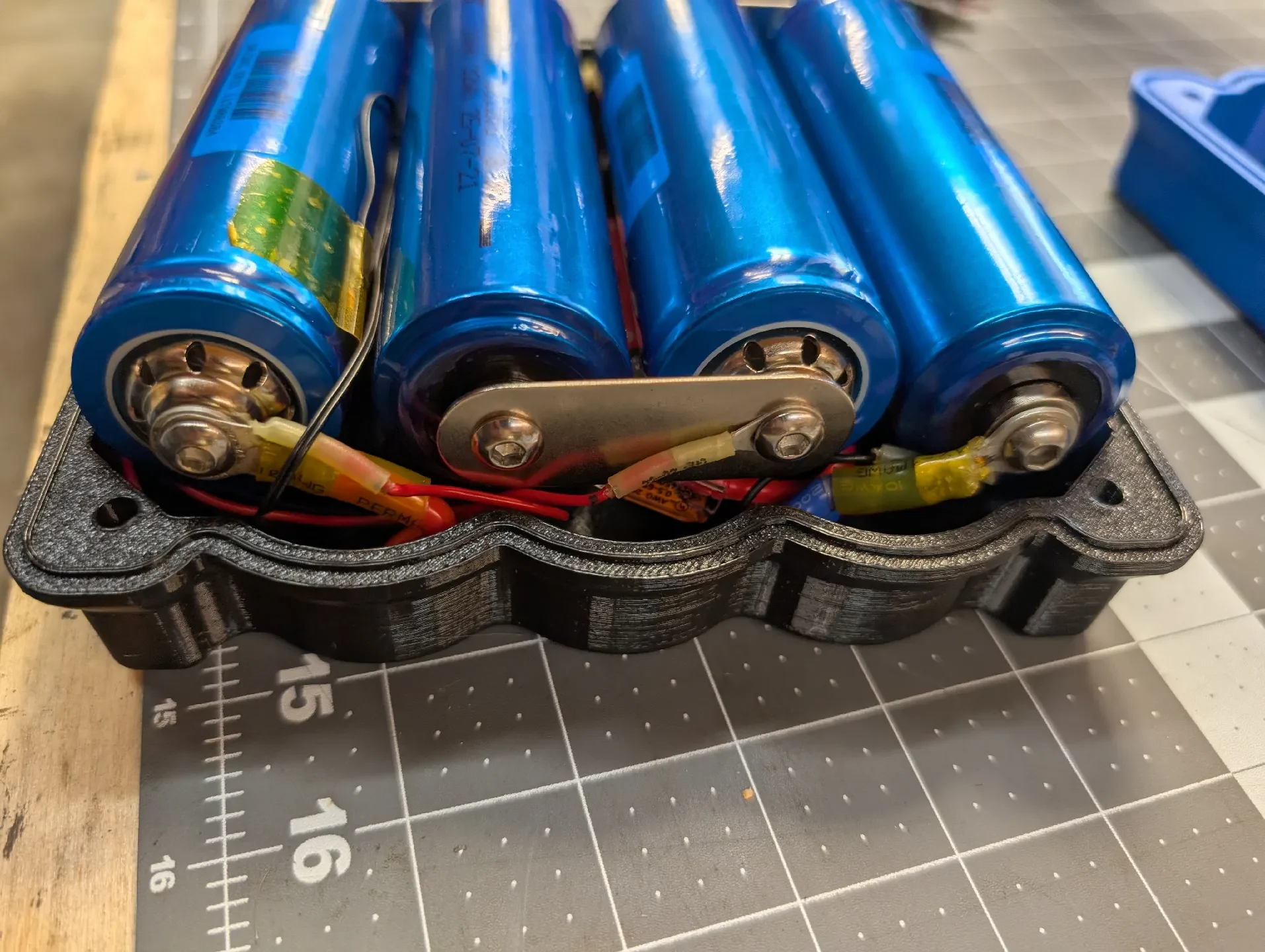

4x — аккумулятор, 38120, стиль «Headway», 3,2 В постоянного тока, емкость 10 000 мАч, (синий внешний вид)
3x — шина, тип «Headway», 2-позиционная, расстояние между отверстиями 1-5/8 дюйма
8x — Винт с полукруглой головкой, шестиг��анник, M6 x 1,0 — 8 мм (Заказывать вместе с батареями и шинами)
1x — зажим, монтаж, опора электропередачи Anderson 1462G1
2x — гайка, запрессовочная, #4-40, стиль PEM, McMaster-Carr 95185A120
2x — винт с цилиндрической головкой, #4-40 x длина 1/2 дюйма, McMaster-Carr 90272A110
4x — винт с цилиндрической головкой, #10-24 x длина 2-1/4 дюйма, McMaster-Carr 90272A367
4x — вставка, резьбовая, термофиксированная, #10-24 x 0,225, McMaster-Carr 93365A150
Шаг 3. Подготовьте провод калибра 10.

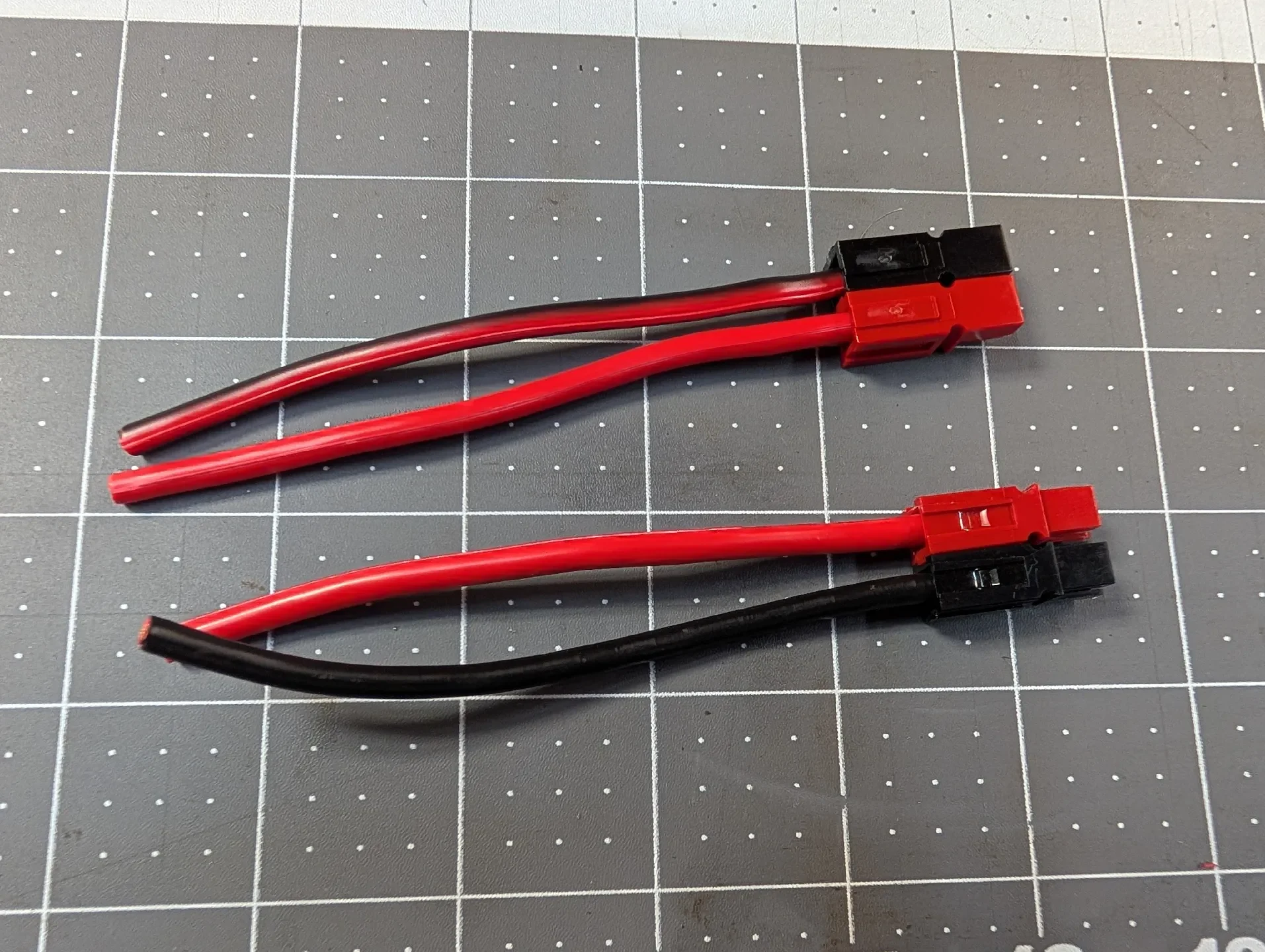

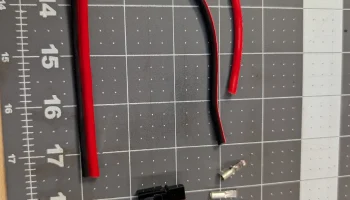

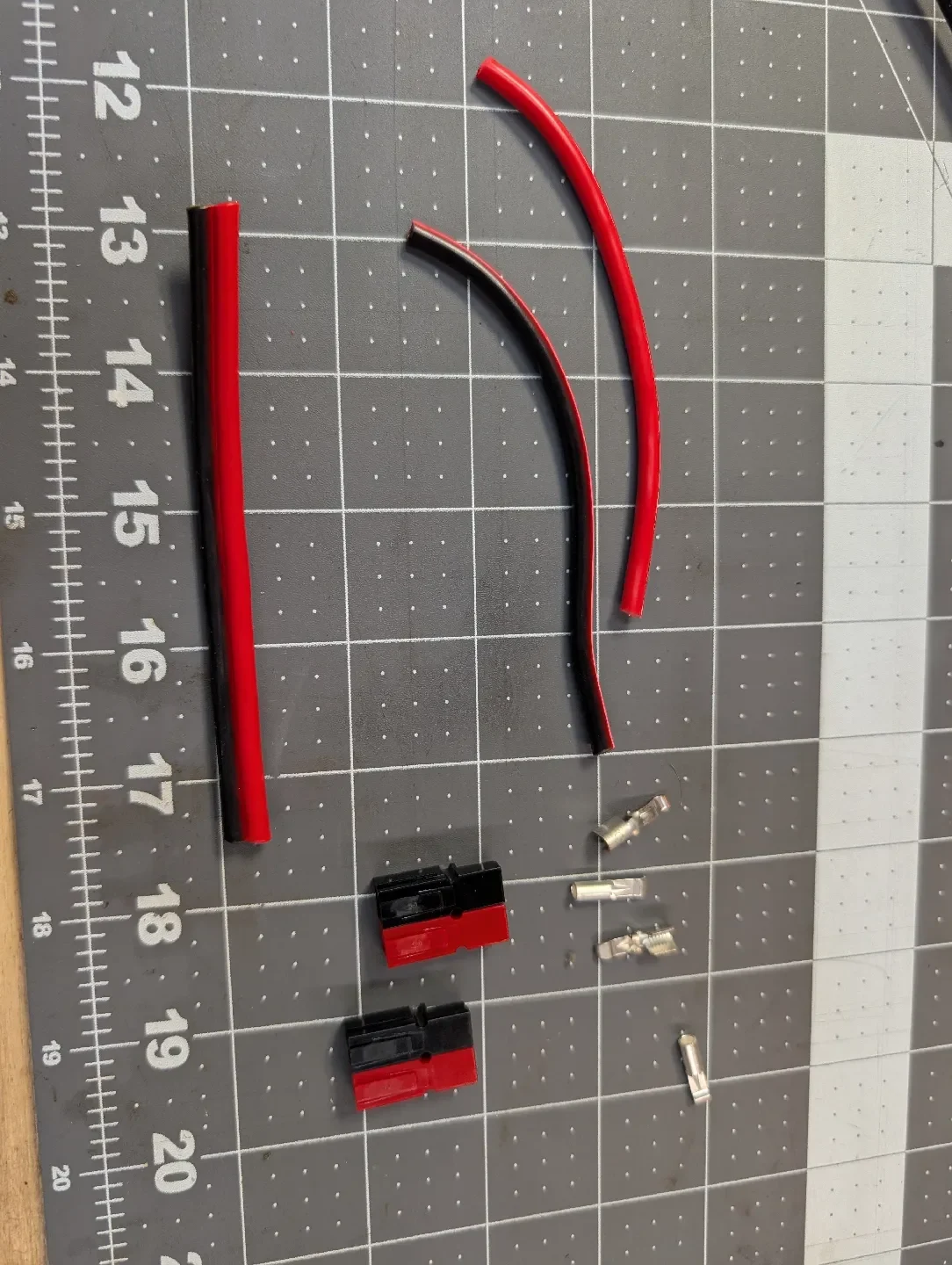

Отрежьте два 5-дюймовых отрезка красного провода 10-го калибра и два 5-дюймовых отрезка черного провода 10-го калибра.
На одном конце каждого из 4 проводов зачистите изоляцию и обожмите на этом конце контакт Anderson Power полюса.

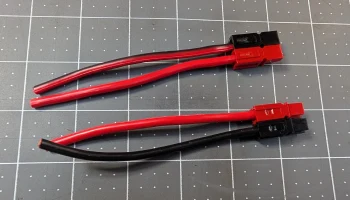

Соедините черный и красный провода в каждом корпусе разъема Anderson Power Pole.
На других концах четырех проводов калибра 10 зачистите достаточно материала для установки в разъем с рычажным замком Wago 221.

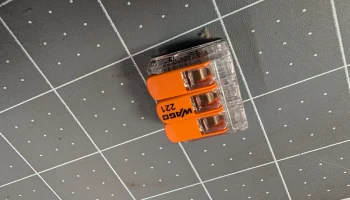

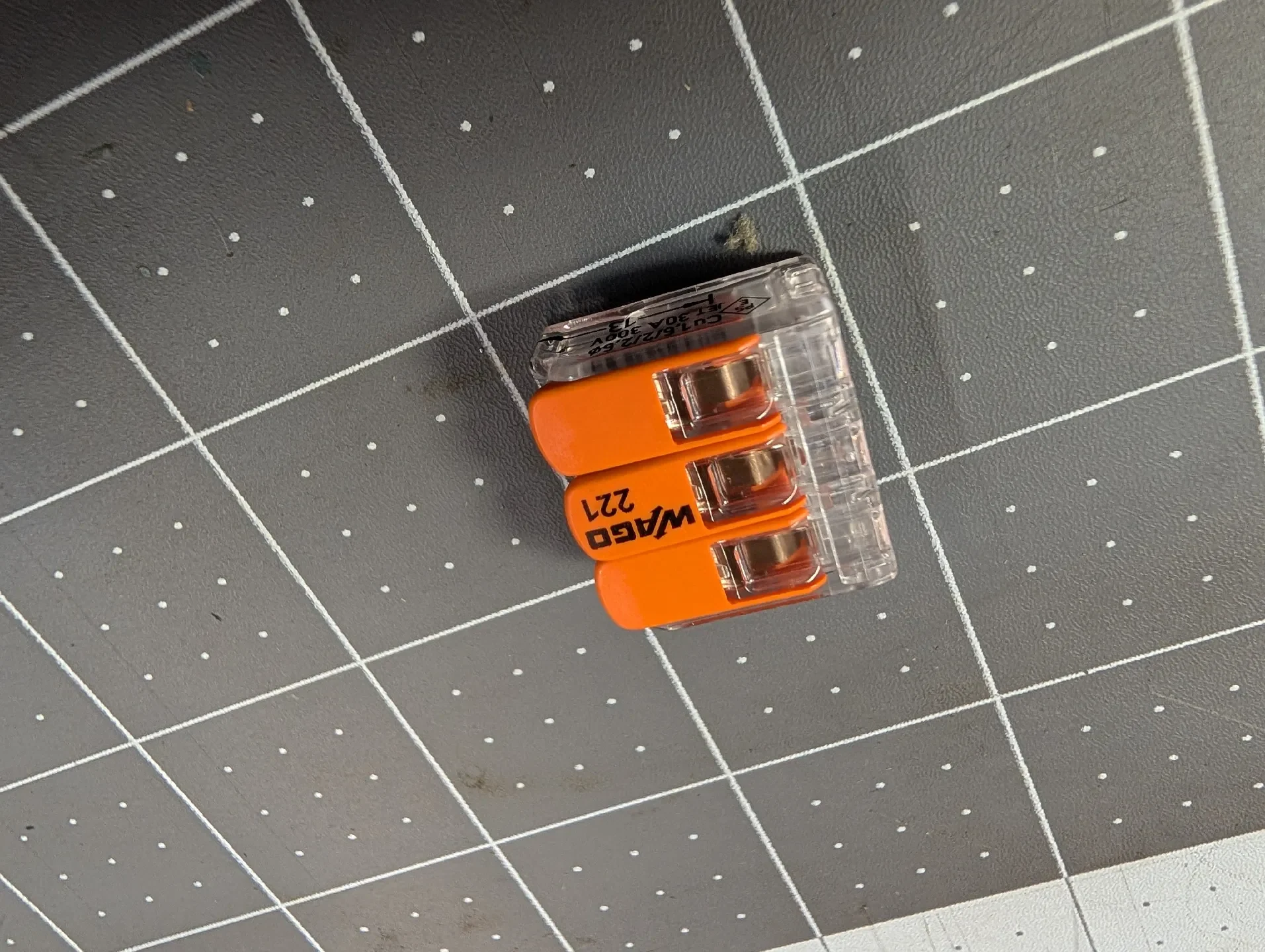

Установите красные провода в левое и правое положение на одном из разъемов рычажного замка Wago 221.
Установите черные провода в левое и правое положение на другом разъеме рычажного замка Wago 221.

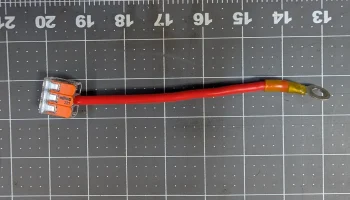

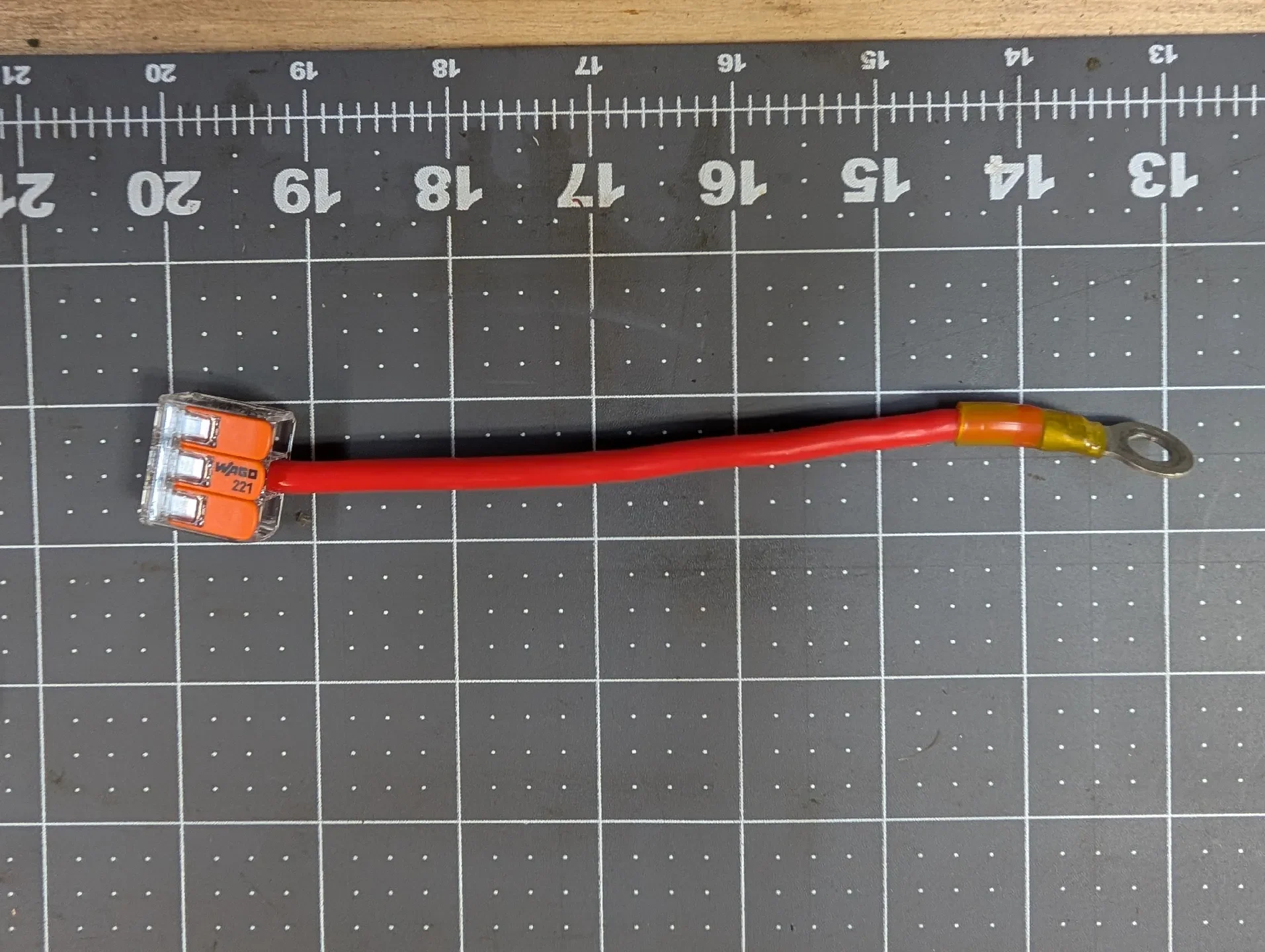

Отрежьте один провод 10 калибра длиной 6 дюймов с красной изоляцией. Зачистите один конец кольцевой клеммы, обожмите кольцевую клемму и восстановите термоусадку вокруг провода.
На другом конце 6-дюймового красного провода калибра 10 зачистите изоляцию, достаточную для установки в разъем замка рычага Wago 220, и установите красный провод в центральное положение Wago 221, где находятся красные провода.

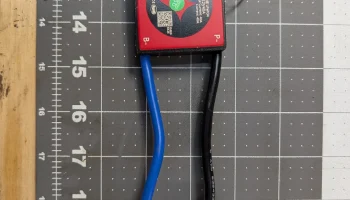

На Daly BMS снимите достаточную изоляцию с черного провода для установки в Wago 221 с черными проводами. Подсоедините черный провод от Daly BMS к Wago 221, содержащему черные провода.
На Daly BMS снимите достаточную изоляцию с синего провода для установки в кольцевую клемму. Установите кольцевую клемму калибра 10, обожмите и установите термоусадочный чехол.
Шаг 4. Подготовьте провод 24 калибра.
В системе Daly BMS имеется 1x5-контактный разъем для контроля напряжения каждой ячейки. Снимите достаточную изоляцию для установки кольцевых клемм калибра 24, а затем обожмите пять кольцевых клемм на конце каждого провода, заканчивающегося на этом разъеме.
Шаг 5. Подготовьте зажим для опоры электропередачи.
В монтажном отверстии каждой половины зажима для опор электропроводки Anderson просверлите отверстие сверлом № 19.
Установите гайку PEM в отверстие и зажмите ее с помощью молотка и керна или плоскогубцев с параллельными губками.
Шаг 6 — Подготавливаем половинки корпуса
