Точка крепления кабеля поста питания постоянного тока

Я отметил точку, с помощью которой я могу связать вместе свои тяжелые кабели постоянного тока и распределить мощность в инверторной установке. Я сделал 3 разные версии. Один маленький на болты 1/4-20. Одна увеличенная конструкция для болтов 5/16-18 и одна слегка модифицированная версия более крупной конструкции для болтов 3/8-16.

После печати все, что вам нужно, — это болт с головкой с головкой и головкой различной длины в зависимости от размера стопки подключаемых кабелей. Добавьте одну контргайку, одну фланцевую гайку, две плоские шайбы, и вы получите Power Post.

Напечатано из PLA с заполнением 100% для максимальной прочности.

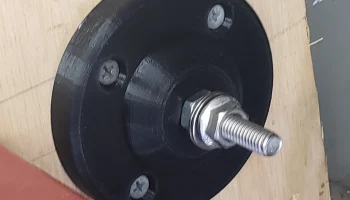

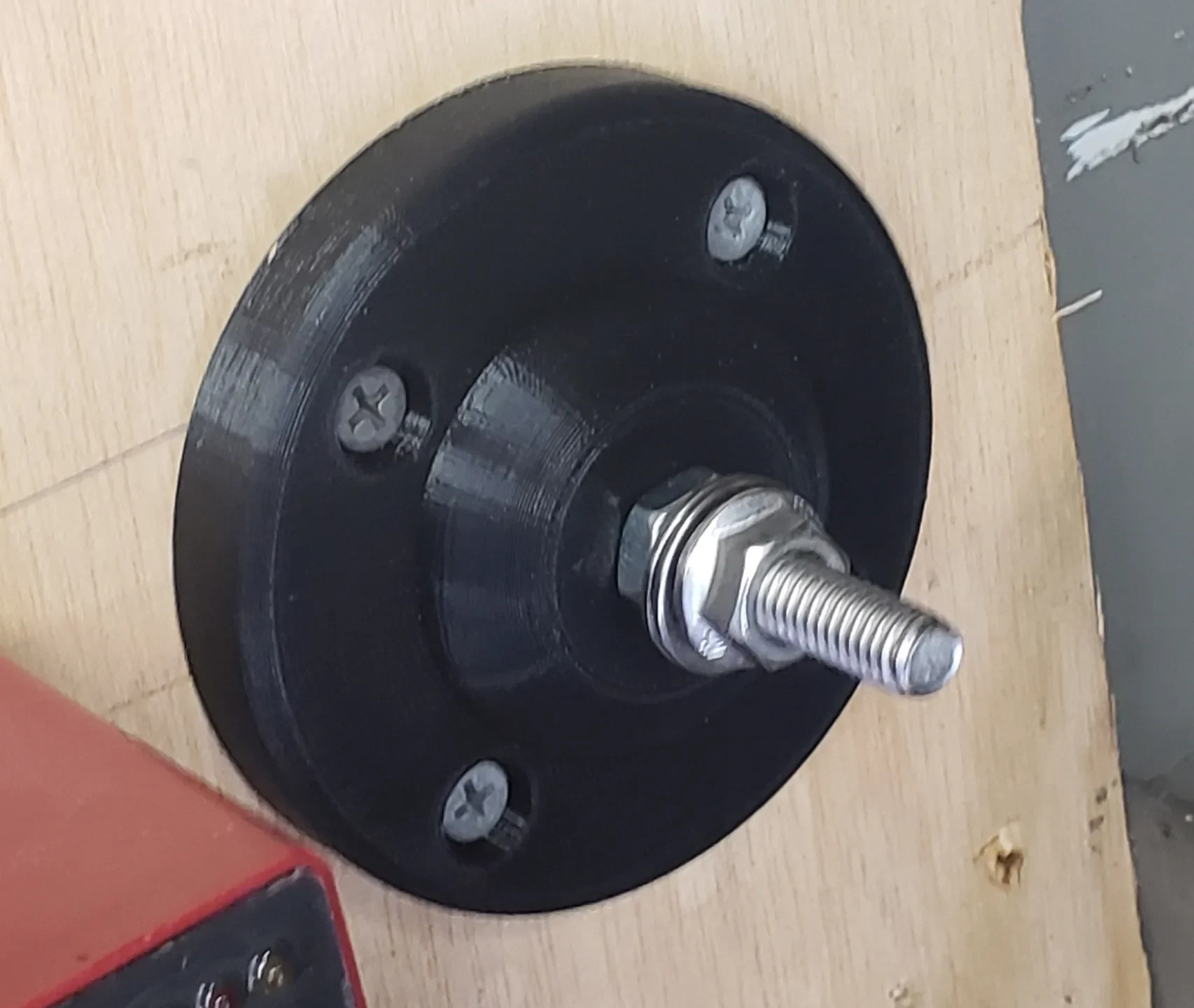

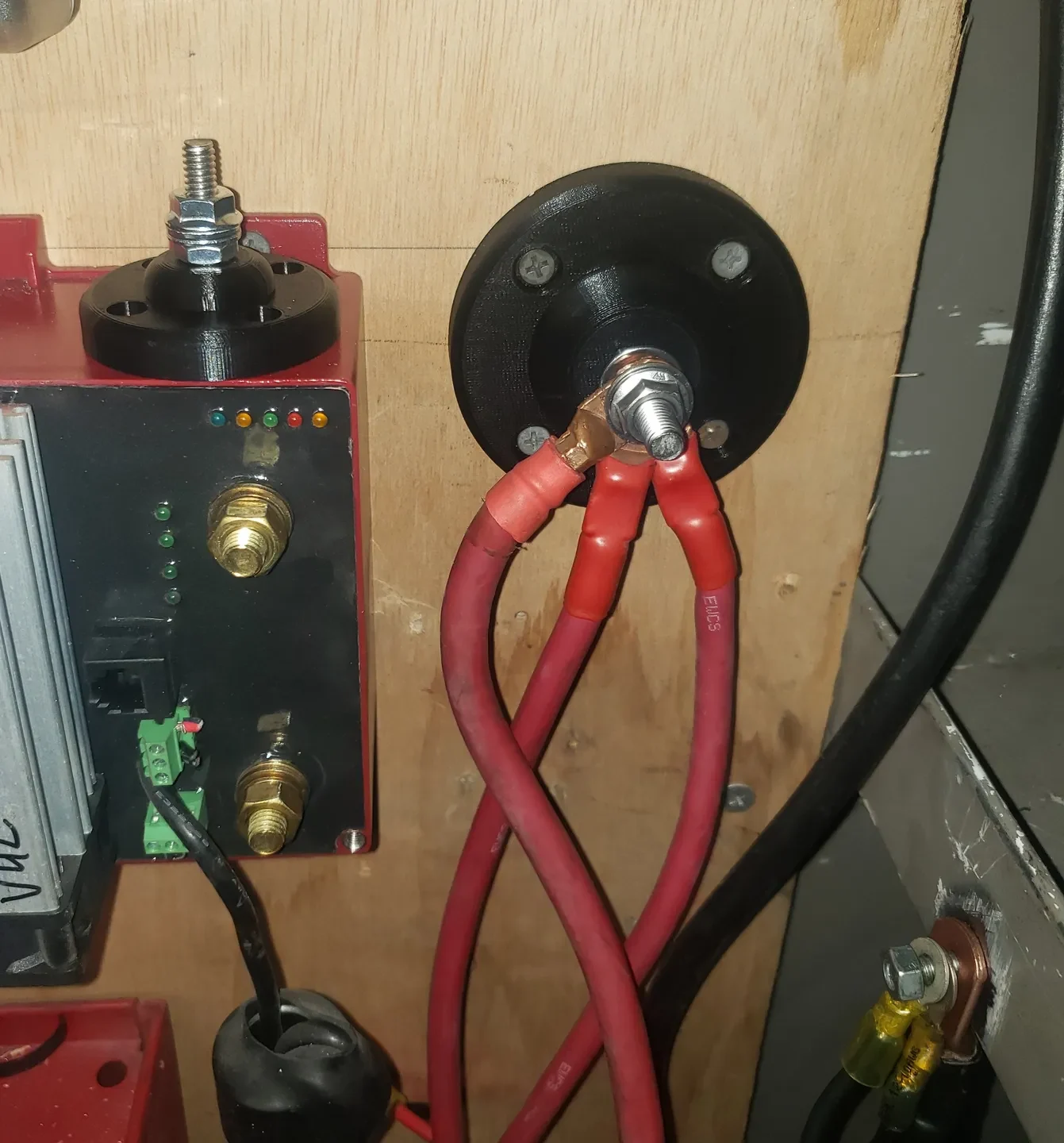

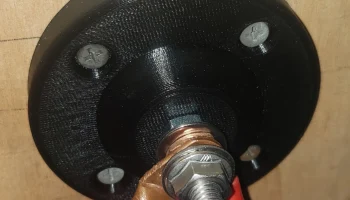

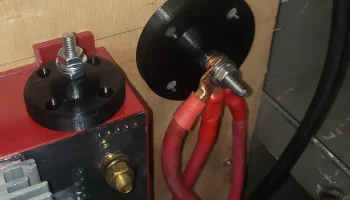

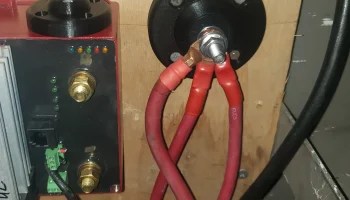

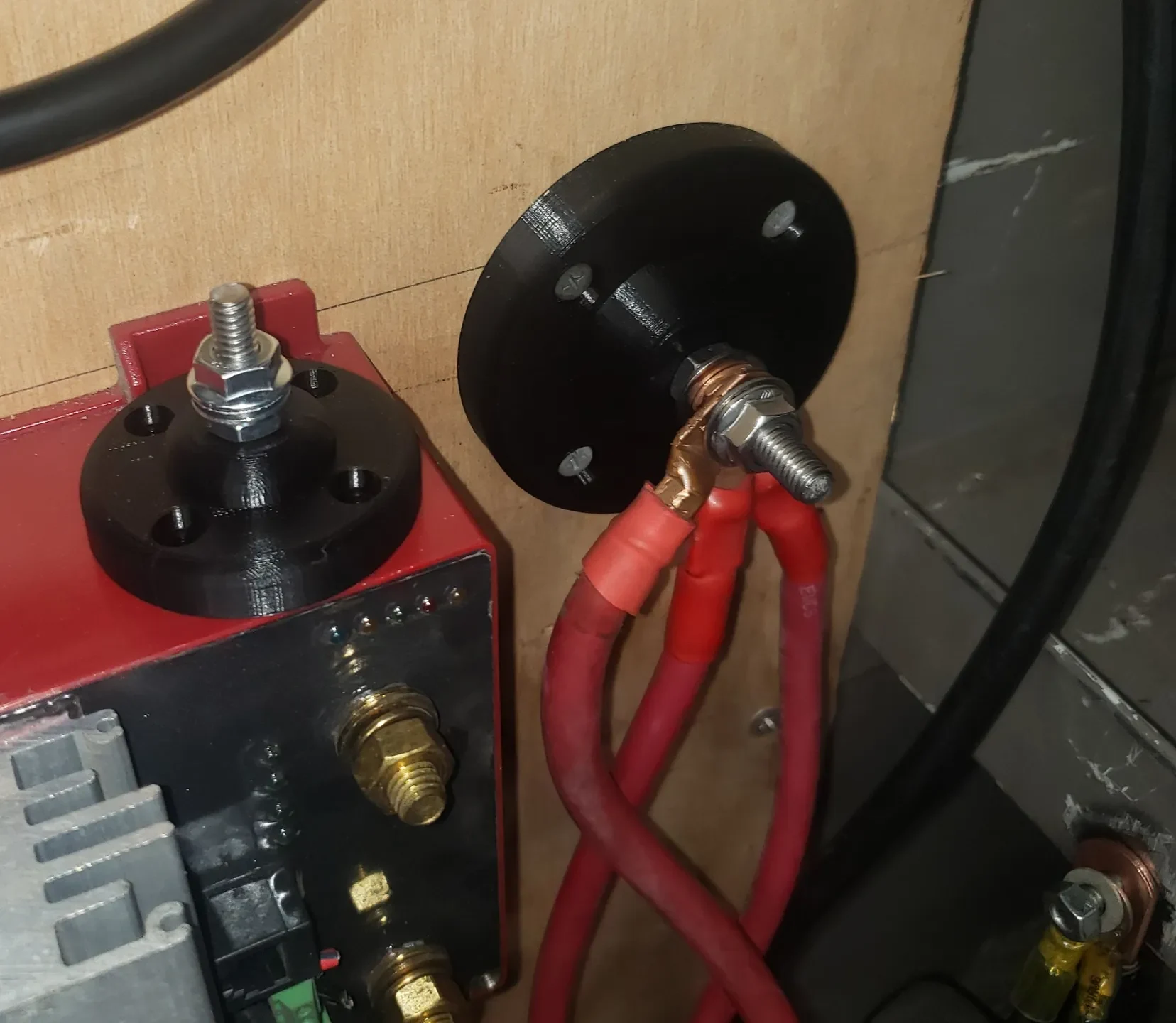

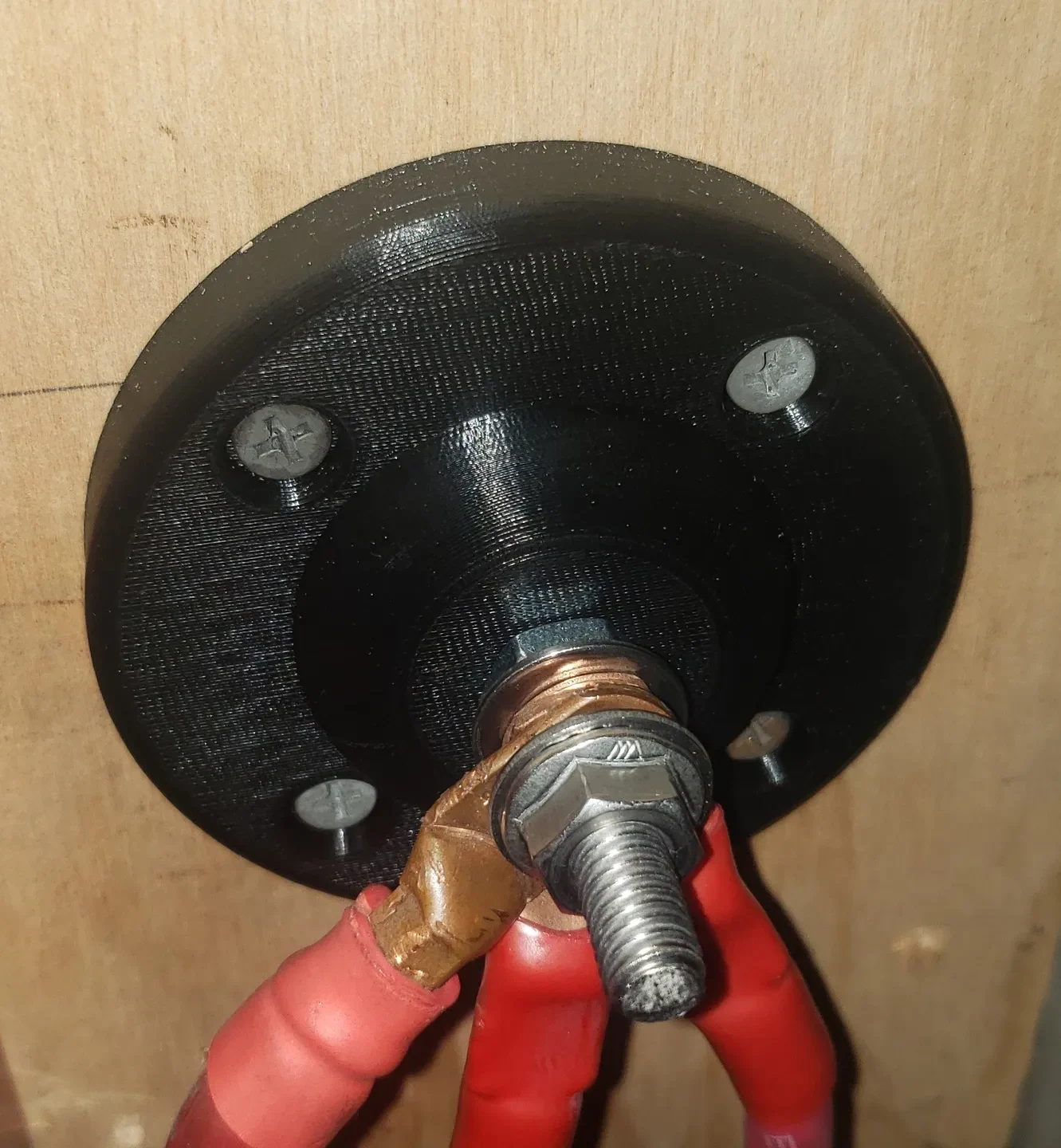

16/5-18 На фото изображен столб, установленный на дереве и с проложенными проводами.

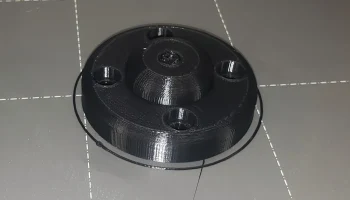

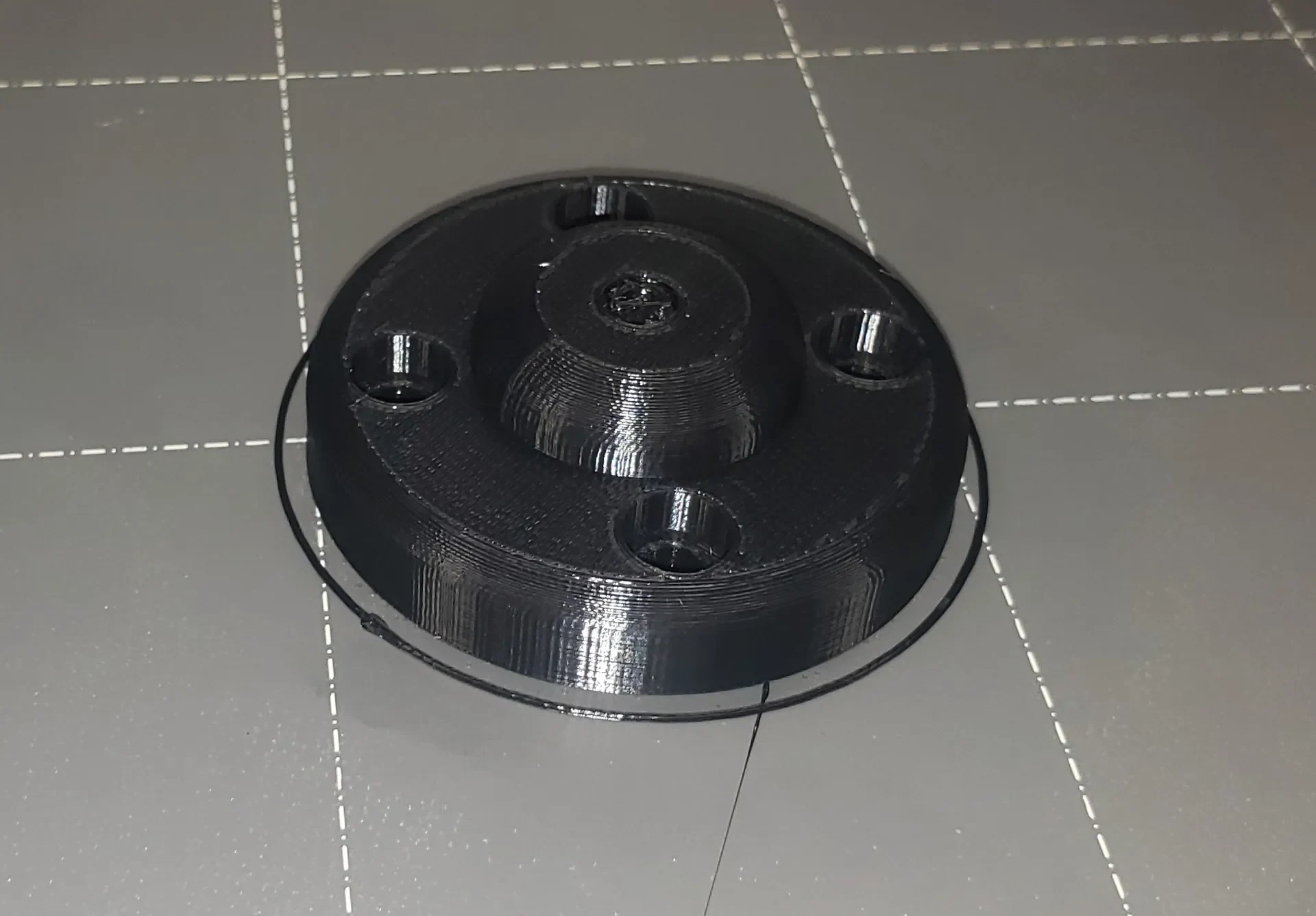

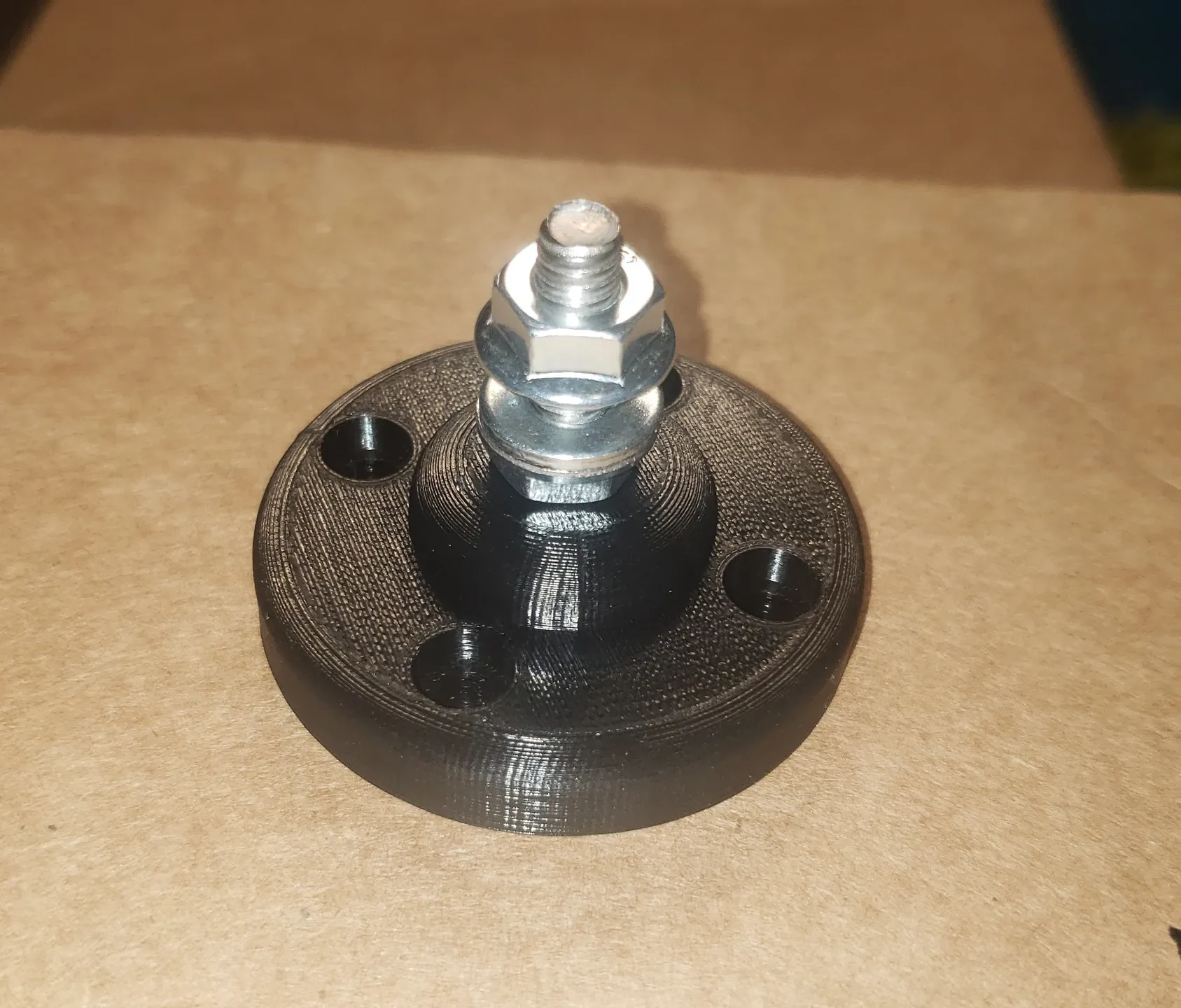

Сообщение 1/4-20 показано неустановленным, рядом с сообщением 16-18 мая и на подносе.

Бесплатное использование для всех, кому нужна быстрая и надежная деталь для монтажа и подключения проводов. Делимся с сообществом.
