BeamCase - X-образные скобки

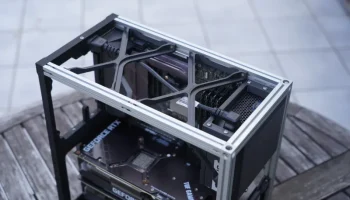

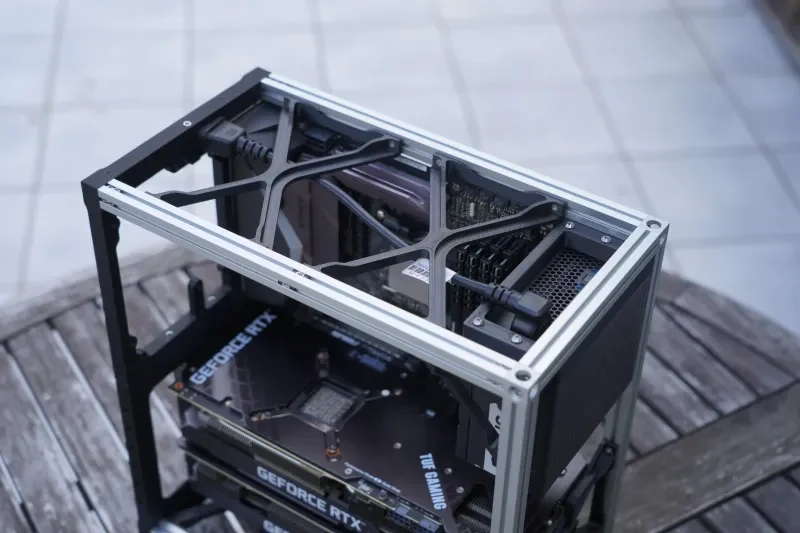

Это распорки для придания жесткости раме вашей рамы BeamCase или любой другой рамы с использованием алюминиевых профилей 15x15 мм (и винтов M3).

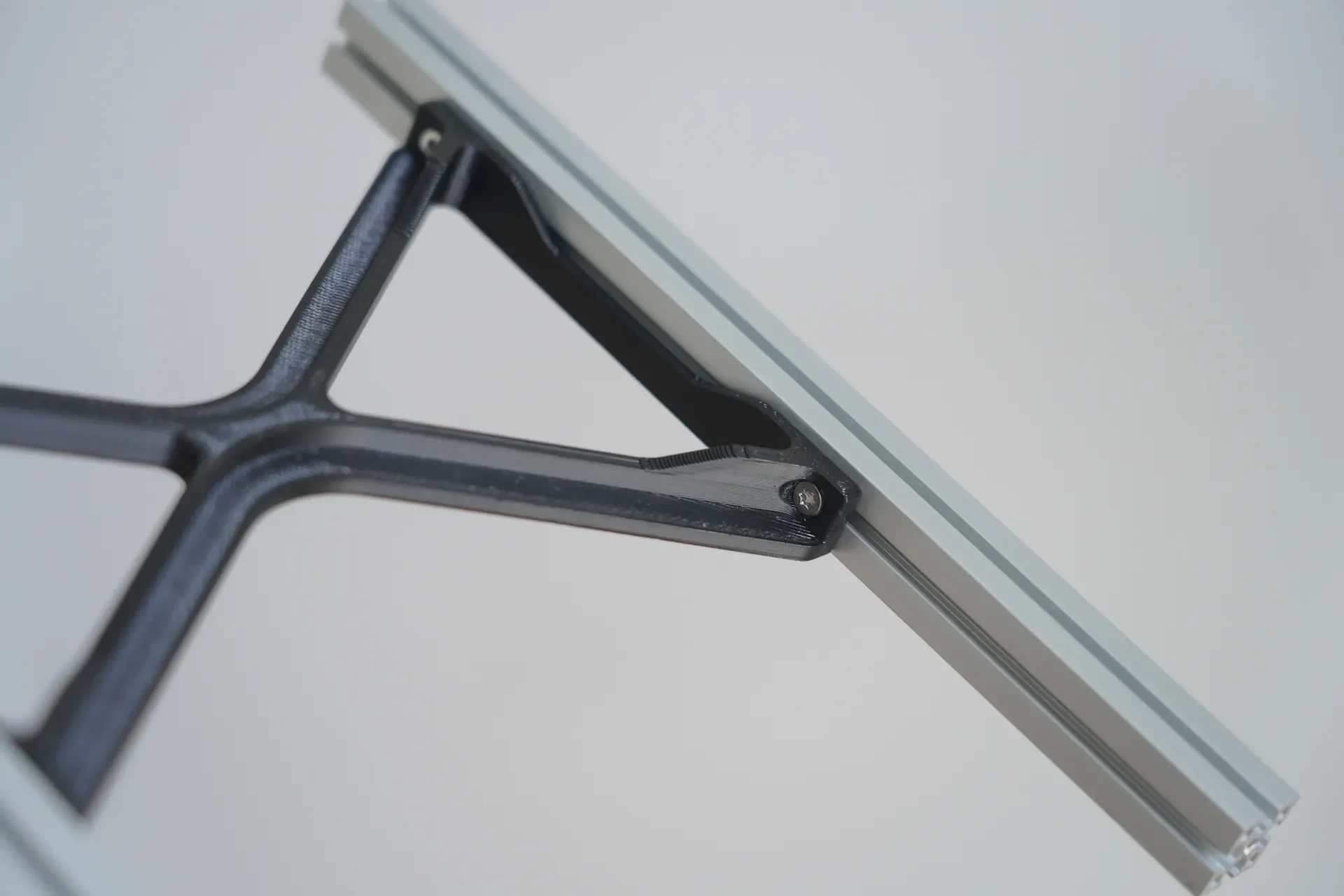

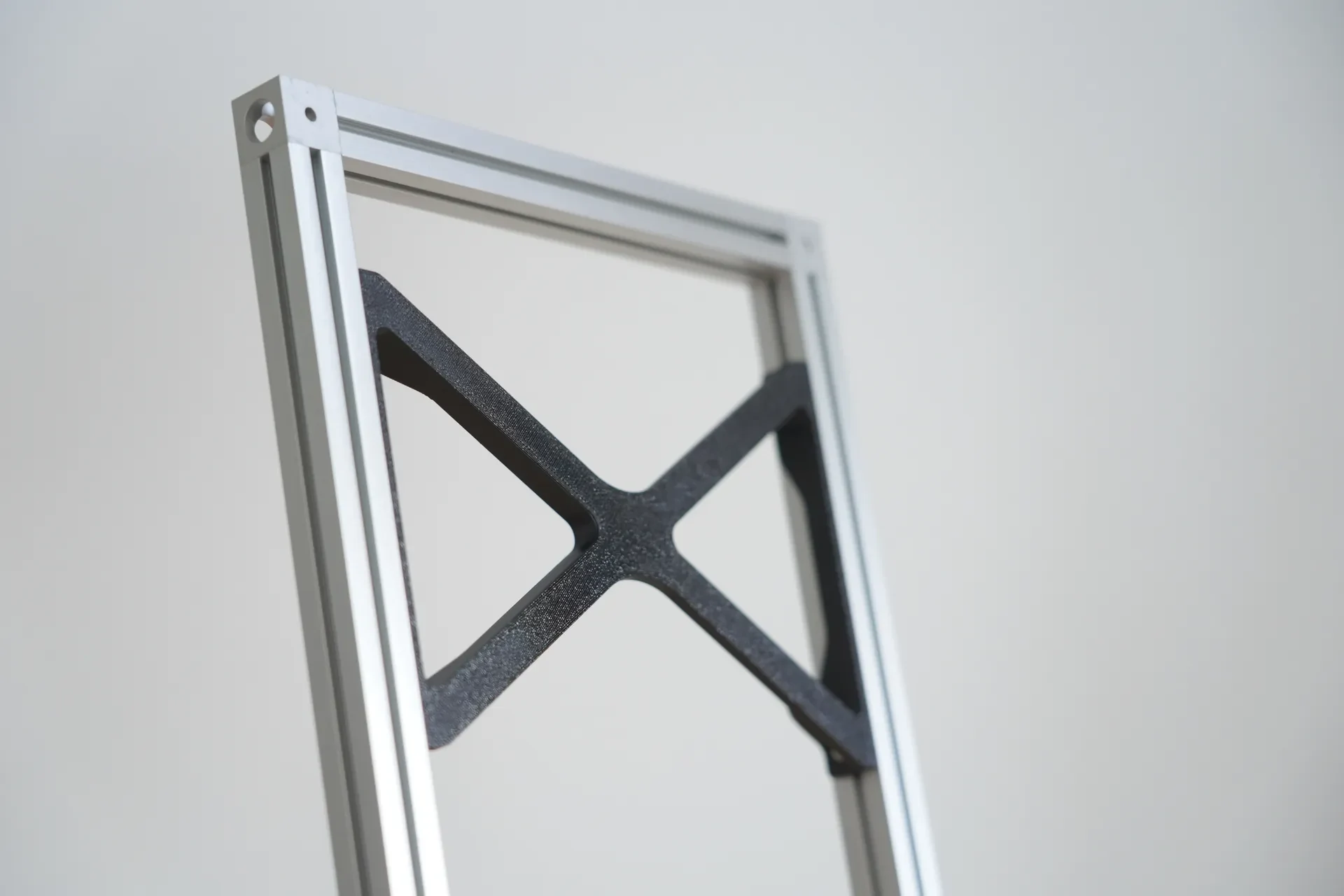

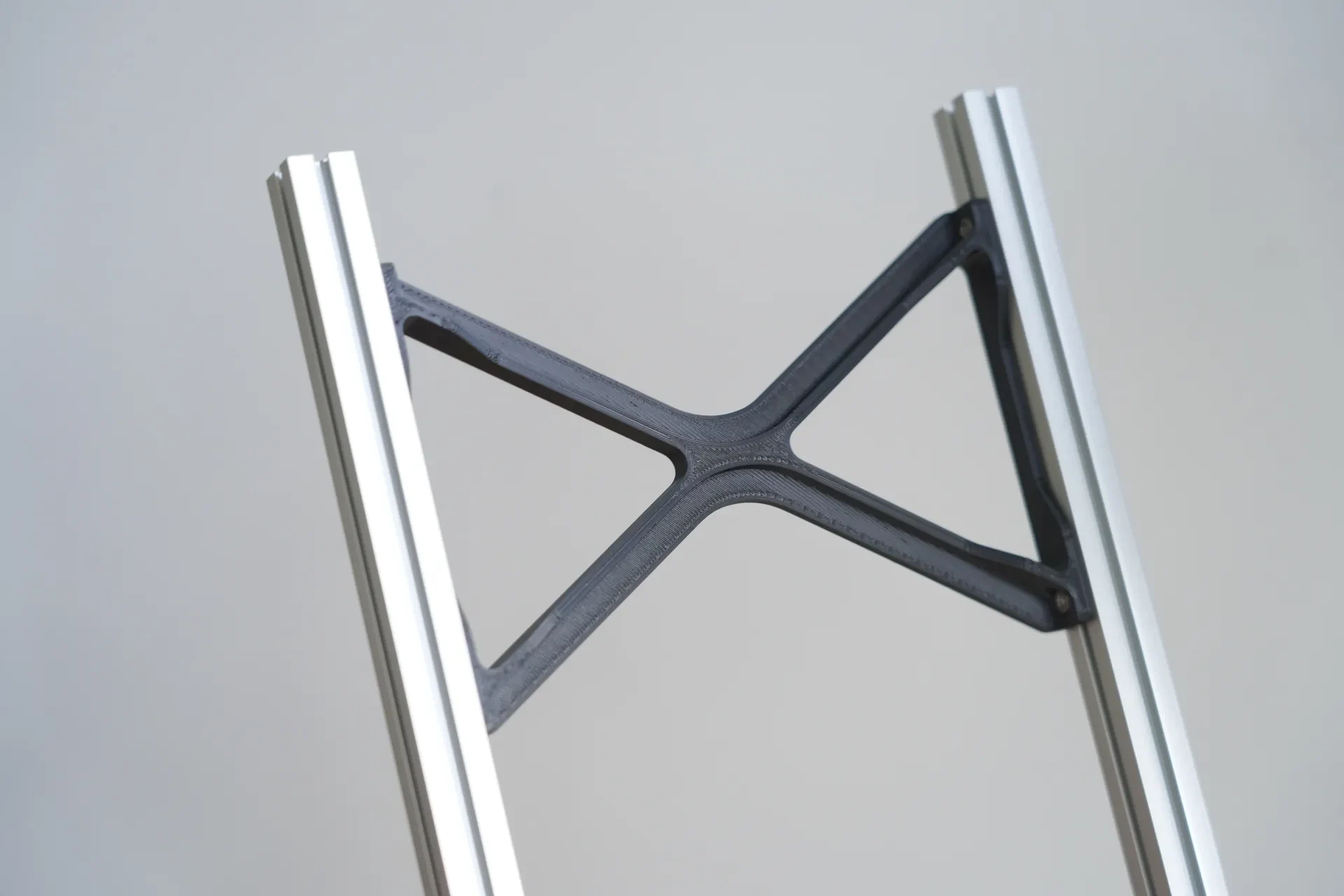

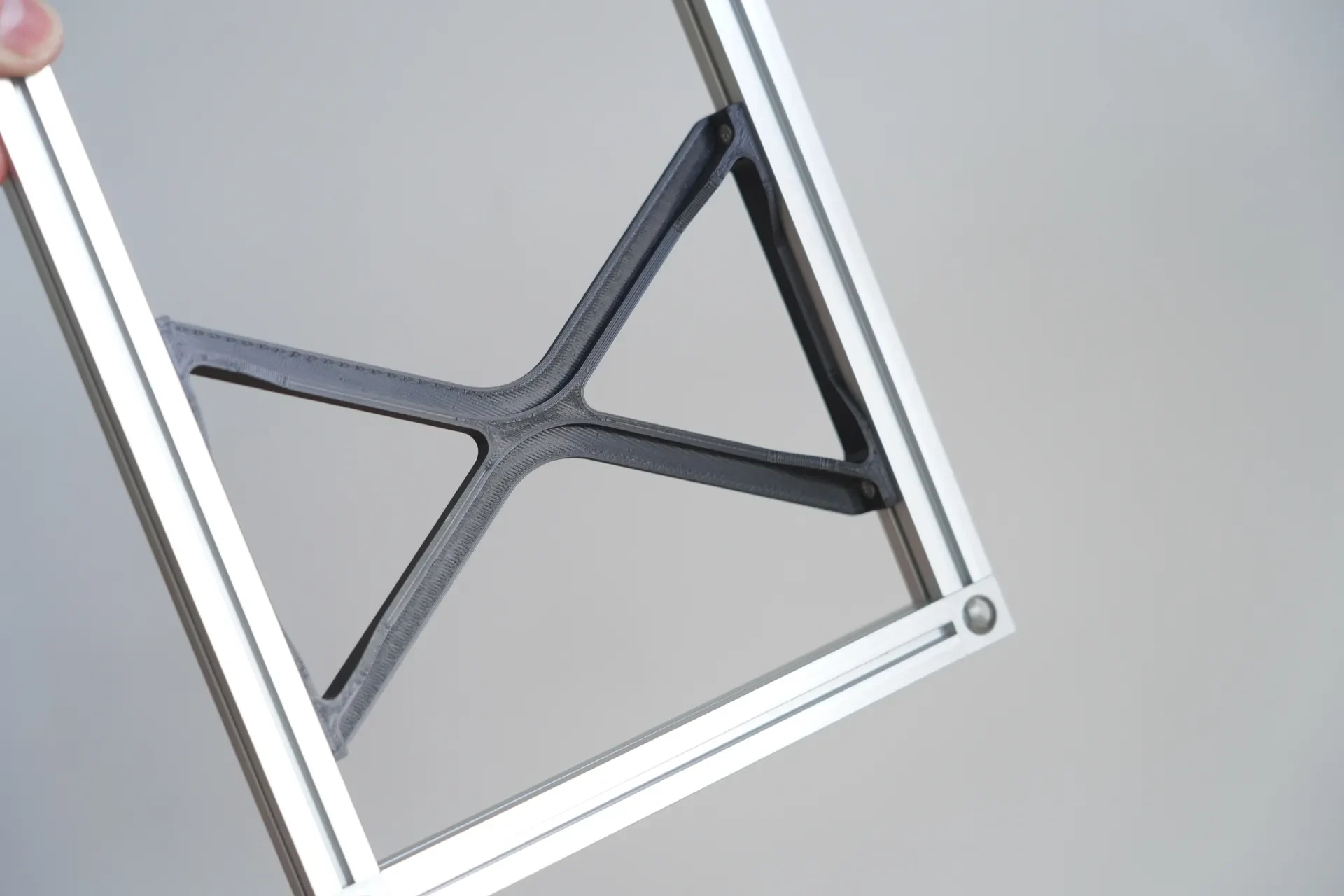

X-образные распорки предназначены для придания жесткости раме BeamCase. Они предназначены для работы с профилями Makerbeam XL, но теоретически подойдут любые алюминиевые профили размером 15x15 мм с винтами M3.

Структура и наименование компонентов:

На каждом кронштейне имеется номер IFW, указывающий на совместимость (150IFW используется с BeamCase SFF, а остальные — с версиями BeamCase Sandwich).
IFW означает внутреннюю ширину рамы и описывает расстояние между профилями Makerbeam XL сверху, спереди и снизу. Номер IFW является показателем ширины корпуса и важен при выборе аксессуаров и панелей корпуса.

Требуемое оборудование

Винты: винты с потайной головкой M3x8 мм (4 шт. на кронштейн).
Гайки: стандартные гайки М3 (4шт на кронштейн)

Распечатать инструкции:

В идеале напечатайте эту модель из более прочной и термостойкой нити, такой как PETg или ABS. Чтобы X-Brace работал идеально, его необходимо напечатать аккуратно, поэтому компенсируйте усадку.

Я корректирую усадку ABS, масштабируя модель до 100,5% (Bambu Lab P1S и Sunlu ABS), но это зависит от нити, принтера и скор��сти печати.
