KKP 1.0 - Вертикальный корпус для ПК mini ITX......
Об этом случае:

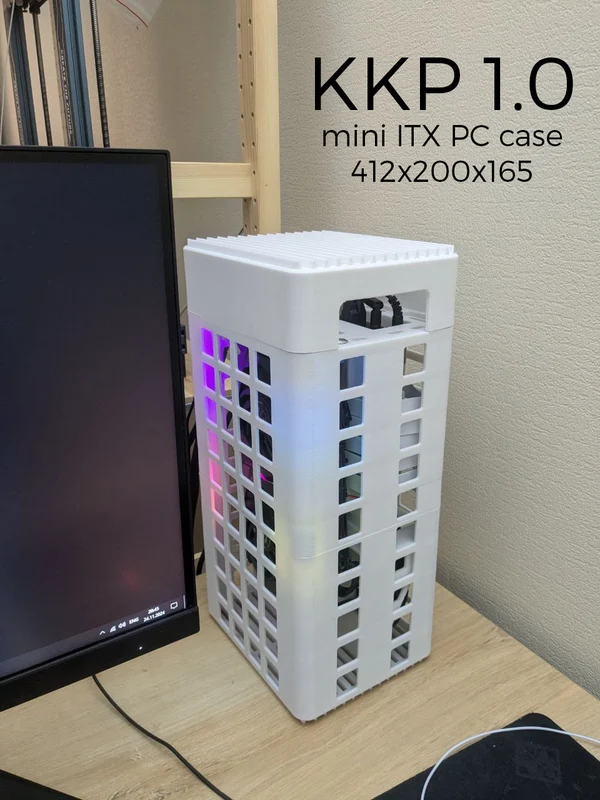

Собранный корпус имеет высоту 412 мм, глубину 200 мм и ширину 165 мм.
Этот чехол имеет ручки для переноски.
Верхняя и нижняя вентиляционные решетки крепятся с помощью цилиндрических магнитов 5х2.
Центральная часть корпуса выдвигается вверх, обеспечивая легкий доступ к внутренним компонентам.
Мои компоненты:
Процессор Рай��ен 5 5600
Кулер для процессора ID-COOLING IS-47-XT WHITE
Материнская плата GIGABYTE AM4 B450 B450 I AORUS PRO WIFI
Видеокарта MSI GeForce GTX 1660 Ti GAMING X
Блок питания Thermaltake SFX 550Вт
Твердотельный накопитель M.2 Transcend MTE110S
Стандартные компоненты, которые вам понадобятся:
Кол-во компонентов
Цилиндрические магниты 5x2 16
Винт DIN 912 M3x5 2
Винт DIN 912 M3x8 6
Винт DIN 912 M3x10 11
Винт DIN 912 M3x12 4
Винт DIN 912 M3x14 4
Винт DIN 912 M3x16 10
Гайка DIN 934 M3 31
Опорные винты M3x6+6 4
Винты для материнской платы 4
Кнопка питания (диаметр резьбы = 12 мм) 1
Райзер-кабель 90° (длина 250-300 мм) 1
В будущем добавлю полную инструкцию по сборке этого корпуса для ПК.
Печать
Настройки печати для всех моделей:
Высота слоя: 0,3 мм
Заполнение: 50
A1 — Ручки корпуса
Установите для параметра поддержки значение: Только для специалистов службы поддержки.
Используйте инструмент «Закрашивание опор» (Тип инструмента: Интеллектуальная заливка) и выберите грани, показанные на изображении.
Включить поля (Тип полей: внешние и внутренние поля).
А2 — Корпус (№1)
Установите для параметра поддержки значение: Только для специалистов службы поддержки.
Используйте инструмент «Закраши��ание опор» (Тип инструмента: Интеллектуальная заливка) и выберите грани, показанные на изображении (Опоры должны находиться только в вентиляционных отверстиях).
Включить поля (Тип полей: внешние и внутренние поля).
А3 — Корпус (№2)
Установите для параметра поддержки значение: Только для специалистов службы поддержки.
Используйте инструмент «Закрашивание опор» (Тип инструмента: Интеллектуальная заливка) и выберите грани, показанные на изображени�� (Опоры должны находиться только в вентиляционных отверстиях).
Включить поля (Тип полей: внешние и внутренние поля).
Б1 — Центральная часть (№1)
Для этой части поддержка и поля не требуются.
Б2 — Центральная часть (№2)
Для этой части поддержка и поля не требуются.
С1 — Держатель БП (Крепеж ��ентральной части (№1))
Установите для параметра поддержки значение: Только для специалистов службы поддержки.
Используйте инструмент «Закрашивание опор» (Тип инструмента: Интеллектуальная заливка) и выберите грани, показанные на изображении (Опоры должны находиться только в вентиляционных отверстиях).
С2 — Крепеж центральных частей (№2)
Для этой части поддержка и поля не требуются.
D1 — Вентиляционная решетка
Для этой части поддержка и поля не требуются.
(Необходимо распечатать 2 шт.)
E1 — держатель видеокарты
Для этой части поддержка и поля не требуются.
E2 — держатель кабеля стояка
Установите для параметра поддержки значение: Только для специалистов службы поддержки.
Используйте инструмент «Закрашивание опор» (Тип инструмента: Интеллектуальная заливка) и выберите грани, показанные на изображении (Опоры должны находиться только в вентиляционных отверстиях).
Постобработка
A1 — Ручки корпуса
Снимите опоры.
Разрежьте мост, показанный на рисунке красным.
А2 — Корпус (№1)
Снимите опоры и поля.
Просверлите отверстия, показанные красным на рисунке.
А3 — Корпус (№2)
Снимите опоры и поля.
Б1 — Центральная часть (№1)
Просверлите отверстия, показанные красным на рисунке.
Б2 — Центральная часть (№2)
Для этой части не требуется постобработка.
С1 — Держатель БП (Крепеж центральной части (№1))
Снимите опоры.
С2 — Крепеж центральных частей (№2)
Для этой части не требуется постобработка.
D1 — Вентиляционная решетка
Для этой части не требуется постобработка.
E1 — держатель видеокарты
Для этой части не требуется постобработка.
E2 — держатель кабеля стояка
Снимите опоры.
P.S. ККП означает Какапо. Это редкий и находящийся под угрозой исчезновения вид попугаев, обитающий на нескольких островах Новой Зеландии. Они очень милые.
