RST99 — корпус для ПК SFF ITX с 3D-печатью

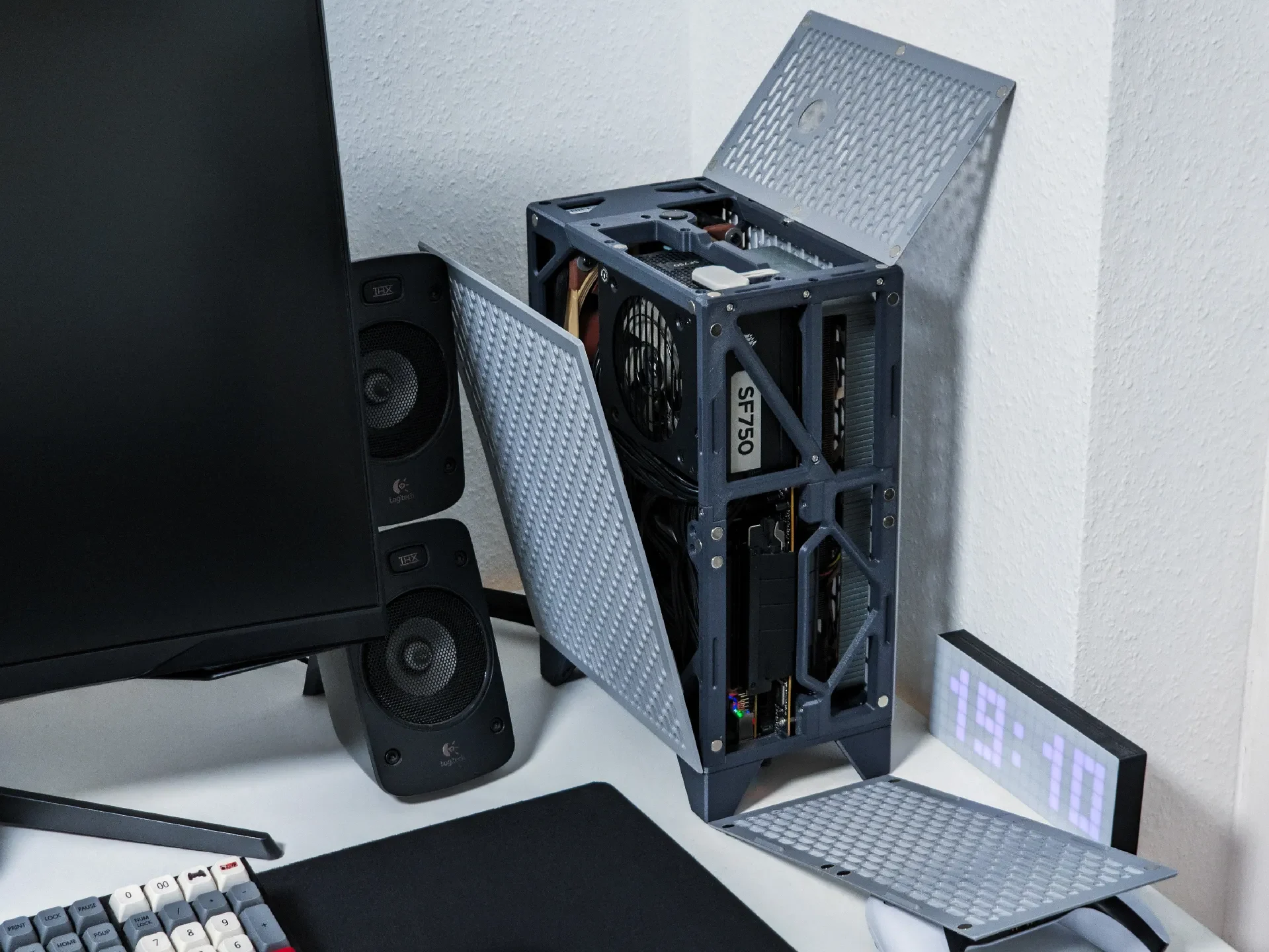

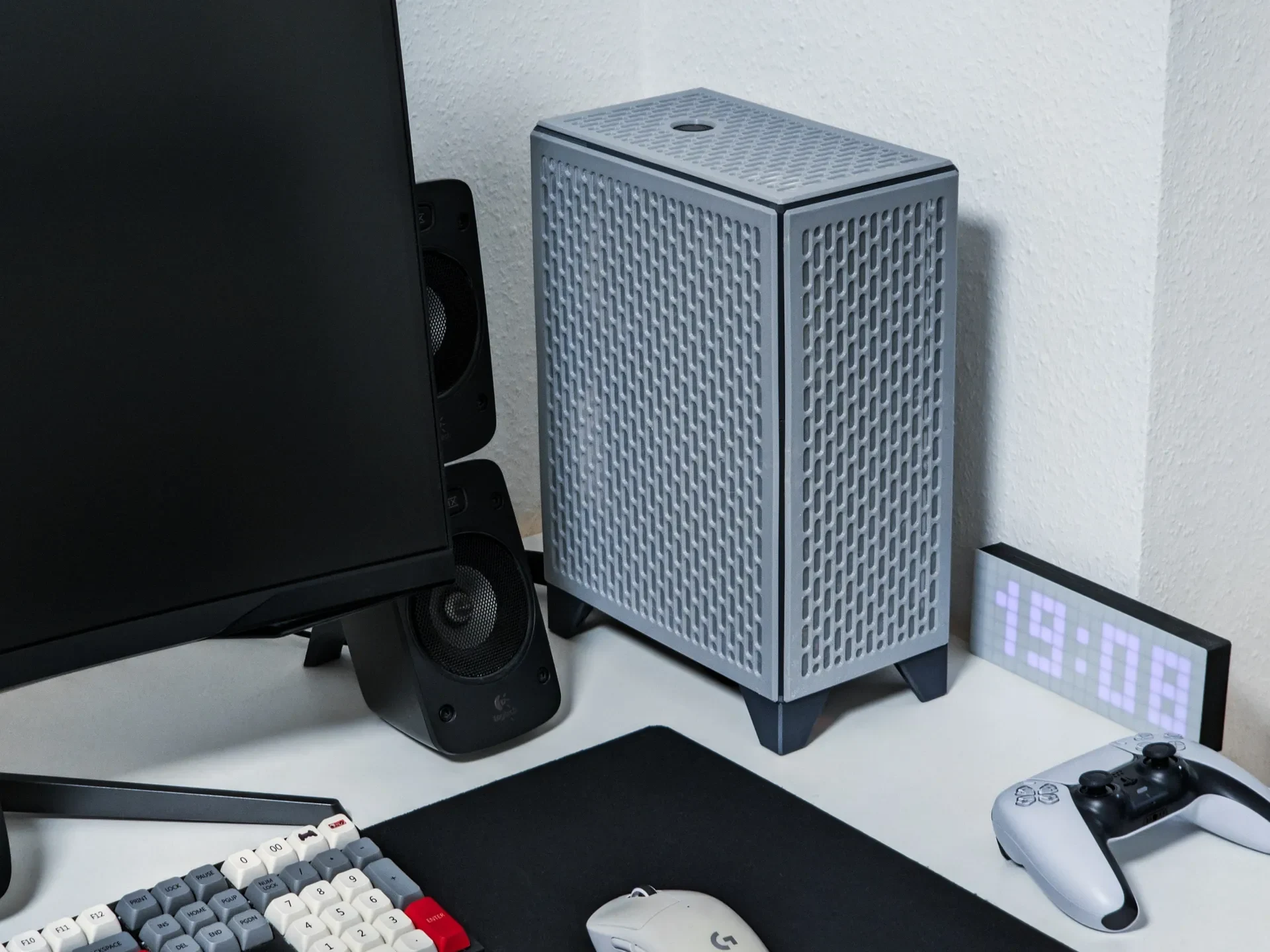

Компактный корпус для ПК малого форм-фактора (SFF), полностью предназначенный для 3D-печати, предназначенный для высокопроизводительного оборудования и занимающий минимальный объем всего 9,9 л.

Совместимость с RST99:

Материнская плата Mini-ITX

SFX блок питания

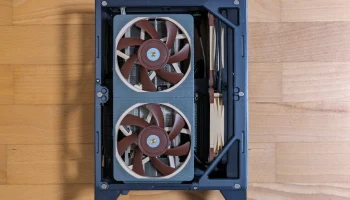

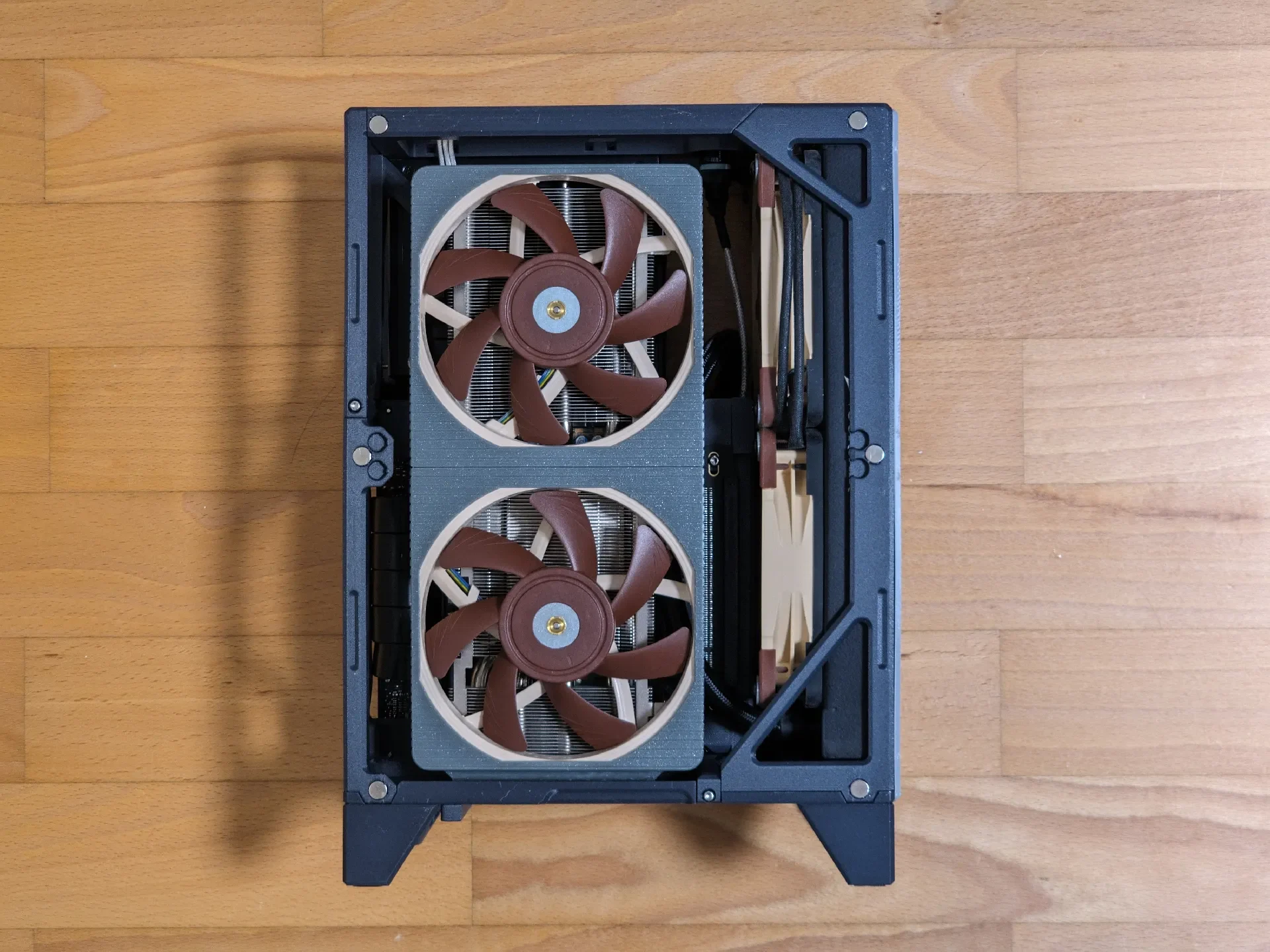

Жидкостный охладитель AIO 240 или 120 мм:
— толщина до 30 мм (рекомендуется 27 мм)
— Толщина вентилятора 25 мм.

2,5-слотовый графический процессор:
— длина до 280 мм
— толщина до 54мм

Спецификация материалов (BOM)
Аппаратное обеспечение и электроника с примерами ссылок

41 винт M3x10 (с полукруглой, полукруглой или торцевой головкой толщиной до 2,6 мм)

6 винтов M3x6 на ваш выбор (без зенковки)

2× гайки М3

8 × 6-32 UNC 6 мм (0,25 дюйма) низкопрофильных винтов с плоской головкой для радиатора AIO
* (https://de.aliexpress.com/item/4000798144249.html)

От 34× до 38× Неодимовые магниты 8×3 мм
* (https://de.aliexpress.com/item/1005009676021116.html)

От 34× до 38× Неодимовые магниты 8×2 мм
* (та же ссылка)

45× M3×5 мм латунные нагревательные вставки (наружный диаметр 5 мм)
* (https://de.aliexpress.com/item/1005007653131713.html)

4 стойки с резьбой M3 6 мм+6 мм
* (https://de.aliexpress.com/item/1005008285877374.html)

1 × 20 см двойной обратный переходной кабель PCIe
* (https://de.aliexpress.com/item/1005008223315263.html)

1 × 16 мм круглая кнопка мгновенного действия (выключатель питания)
* (https://de.aliexpress.com/item/1005002509687799.html)

1 готовый кабель с низкопрофильной вилкой C13 диаметром 10 мм.
* (https://de.aliexpress.com/item/1005007295578022.html)
— или -
для кабеля питания переменного тока DIY:
— Кабель 14 AWG
— 1 разъем C14
— 1 низкопрофильная вилка C13
* (https://www.aliexpress.com/item/1005008244751636.html: «AC-04E» и «AC-04 Female»)

*дополнительно занавеска IKEA TERESIA или аналогичная тонкая ткань (используется в качестве пылевого фильтра)

1. Печать
1.1 Рекомендуемые настройки принтера и ориентация детали

Распечатайте все детали в ориентации, указанной в файлах STL, если не указано иное.

Настройка

Рекомендуется

Сопло

0,4 мм

Высота слоя

0,2 мм

Количество стен

≥4

Верхний/нижний слои

≥4

Заполнение

20-30% (гироидный или кубический)

Материал

PETG или ABS (варианты CF или GF обеспечат большую жесткость рамы)

Поддерживает

Никакие опоры не нужны

Настоятельно рекомендуется сушить нить PETG, так как очистка нити на сетчатых панелях может быстро стать серьезной проблемой.

1.2 Выберите детали для печати

У вас есть несколько вариантов в зависимости от размера платформы вашего принтера:

а) подходят детали размером 298,7 х 231,2 мм:

Распечатайте все обычные детали

б) подходят детали длиной до 235,2 мм:

Распечатайте все обычные детали, кроме частей mesh_panel_… иframe_radiator.
Используйте варианты [split] для этих частей.

в) подходят детали длиной до 231,2 мм:

Распечатайте все обычные части, кроме частей mesh_panel_...,frame_radiator иframe_back_panel.
Используйте [разделенные] варианты этих частей.

1.3 Распечатайте тестовую часть

-НАСТОЯТЕЛЬНО РЕКОМЕНДУЕТСЯ-
Распечатайте детали, чтобы проверить установку магнита, не тратя слишком много нити:

допуск_test_frame_8x3_magnet

допуск_test_mesh_panel_8x2_magnet

Магниты должны располагаться на одном уровне с поверхностью или слегка погружаться в воду. Они должны плотно прилегать, не оказывая большого давления, и не должны раскачиваться в пазах.

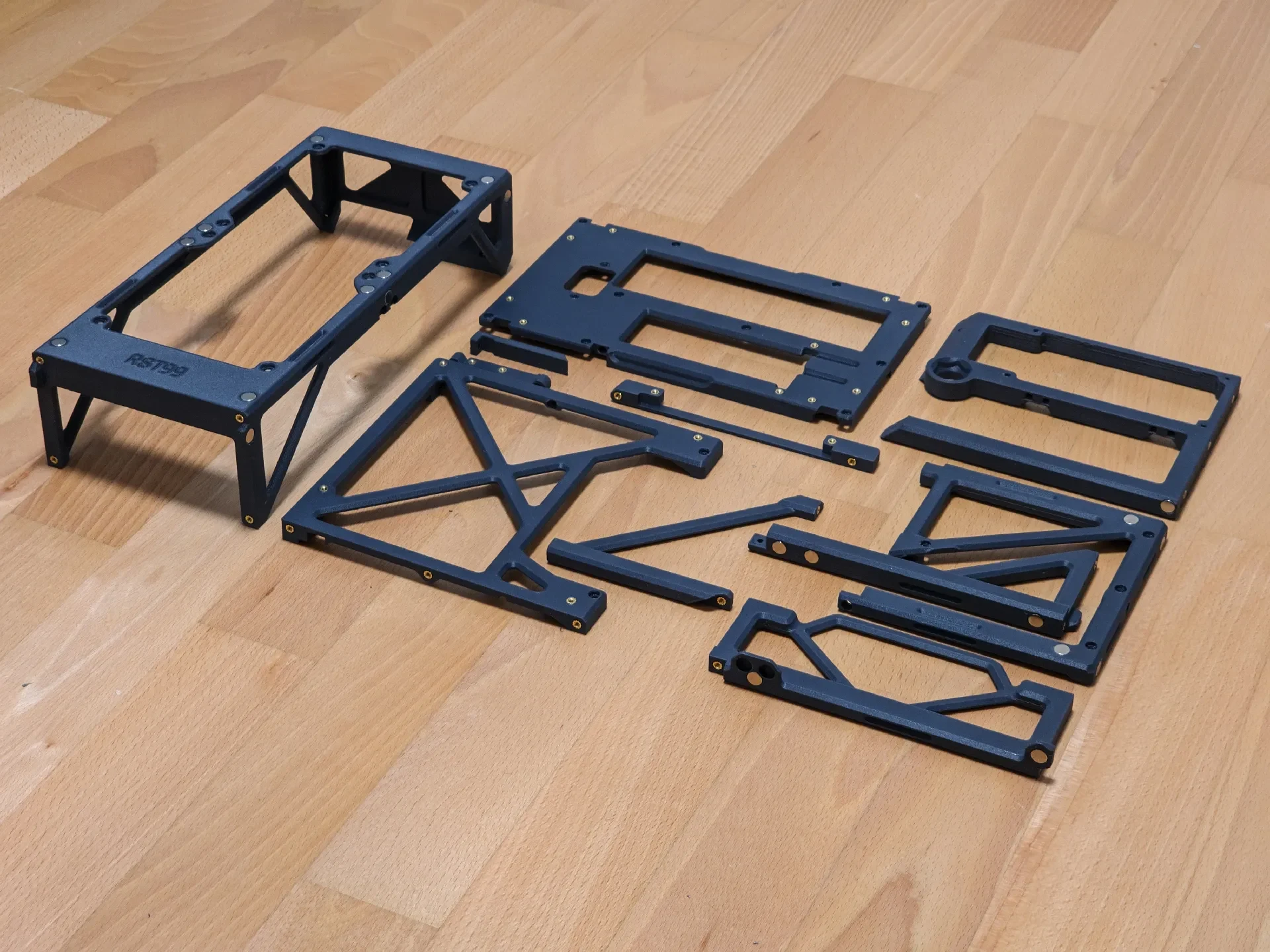

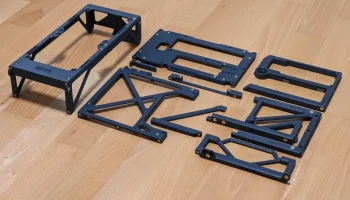

1.4 Распечатайте детали рамы

Здесь нет ничего особенного, просто распечатайте их.
Единственное, что следует упомянуть, это то, что очевидно, что необходимы 4 ноги.

Также избегайте сквозняков, так как это может привести к деформации больших деталей, поэтому настоятельно рекомендуется печатать в прилагаемом документе.

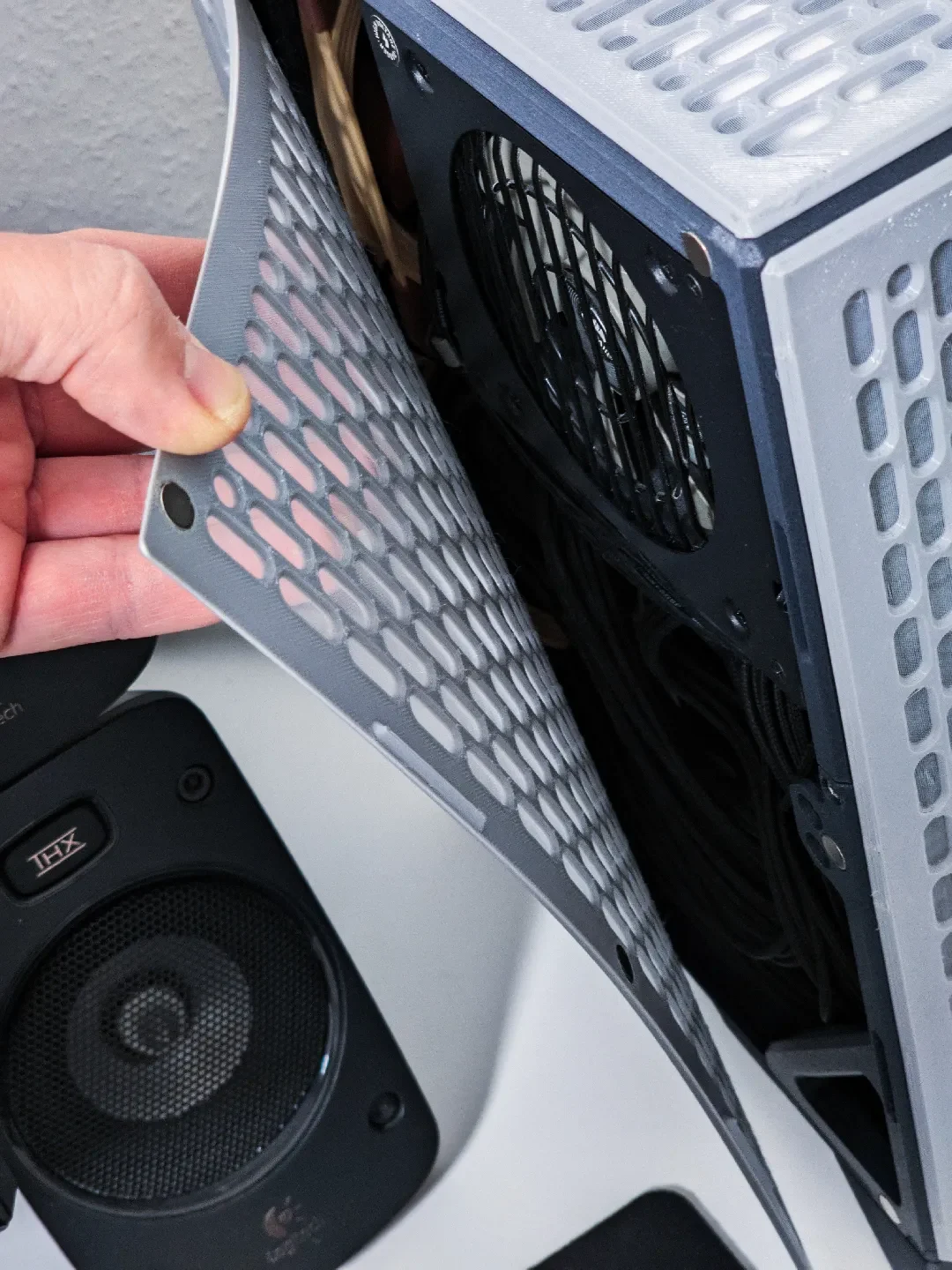

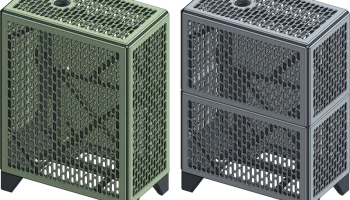

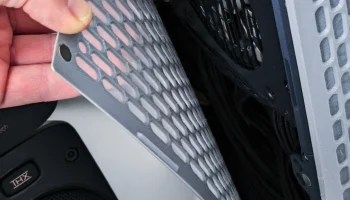

1.5 Распечатайте детали сетчатой панели

Здесь также есть пара вариантов:

а) Распечатайте детали как есть, без пылевой фильтрации — лучший поток воздуха, но требует периодиче��кой очистки

б) Включите ткань для фильтрации пыли в рисунок для всех сетчатых панелей, кроме выхлопной трубы радиатора.
Я обнаружил, что шторы IKEA Teresia работают очень хорошо — они очень дешевы и работают намного лучше, чем пластиковые сетчатые пылевые фильтры, сохраняя при этом лучший поток воздуха.
Процедура:

разрежьте панель таким образом, чтобы в середине осталось небольшое заполнение.

добавить паузу в слайсере в середине печати

добавьте еще одну паузу перед следующим слоем

запустите печать и дождитесь первой паузы

отодвиньте головку принтера в сторону

вырезать п
