Держатель калибровочных стандартов SMA

Общие сведения

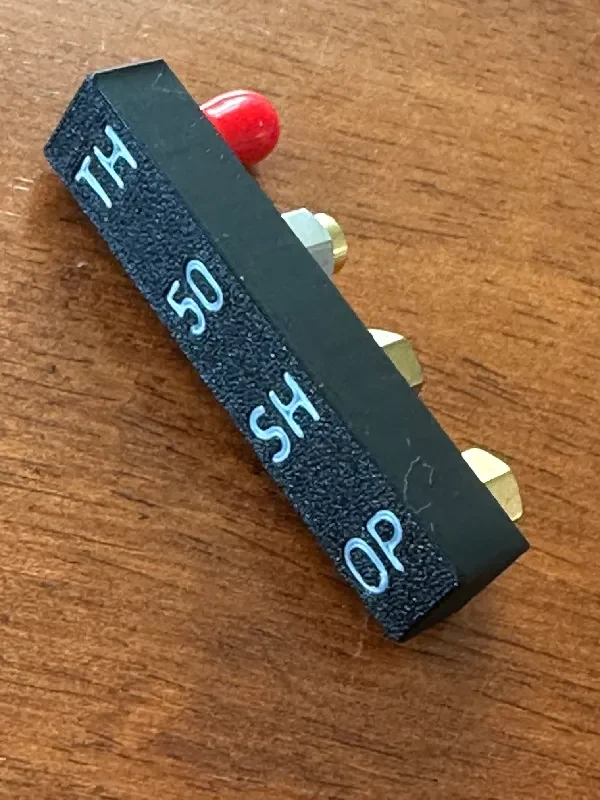

Чтобы сохранить крошечные стандарты SMA в порядке и поскольку на них трудно прочитать мелкий текст, я сделал этот держатель с крупным текстом для затухания. Использование классического шрифта радиопанели (DINMittelschriftStd):

ОП — Открыть
SH — Короткий
50 — Нагруженная нагрузка 50 Ом
ТН — Сквозной
Распечатать

Существует три варианта печати, поддержка не требуется:

Распечатайте STL с помощью Basic PLA в одном цвете.
Если хотите, добавьте цвет самостоятельно, распечатайте текстом вниз для получения наилучшего результата.
Распечатайте 3MF, который я уже раскрасил.
Вам нужен другой текст, откройте прикрепленную модель FreeCAD и измените текст, затем экспортируйте в STL и продолжите с 1.

Будет лучше, если напечатать на текстурированной пластине. Используйте светящийся в темноте PLA для текста, если вы хотите улучшить видимость в сумерках или просто потому, что на улице прохладно.

В первый раз попасть на стандарты непросто, но потом становится легче. В зависимости от точности вашего принтера вы можете распечатать с большим запасом, а затем обновить файл модели.

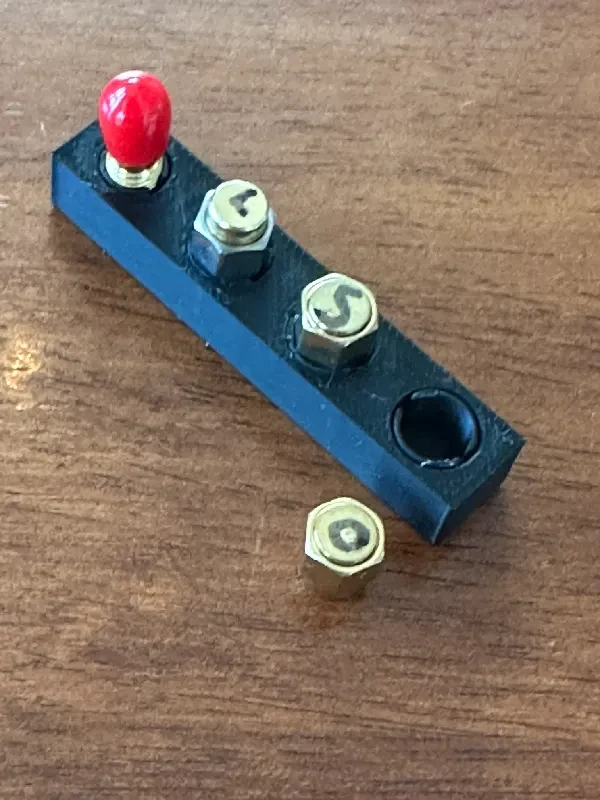

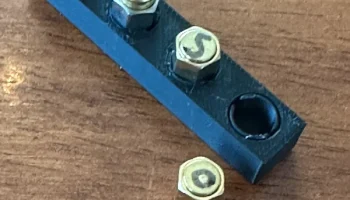

Одна из идей, чтобы легче увидеть разницу между стандартами, — это написать на них, а затем добавить каплю эпоксидной смолы, чтобы сделать ее стойкой, или, может быть, несколько колпачков...

Версия
v1, 30 марта 2024 г., первая попытка

TODO: Добавьте заглавные буквы с буква��и, чтобы было легче видеть, какой стандарт подключен, не отключая кабели.
