Подставка Yaesu FT-891/LDG Z-100 Plus
В течение многих лет я использовал металлические направляющие на своем FT-891 и ремень на липучке для крепления моего LDG Z100Plus на вершине. Учитывая то, как я обращаюсь со своим радиооборудованием, металлические направляющие показались мне излишними, и мне не понравилось, как тюнер скользил под ремешком. Я много путешествую со своим радиооборудованием, поэтому важно, чтобы все было в безопасности. У меня всегда была система для защиты и фиксации радио и тюнера в корпусе Nanuk 935 вместе с соответствующим радиооборудованием. Это часть модернизации этой системы.

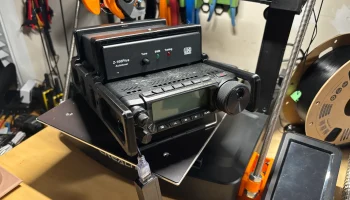

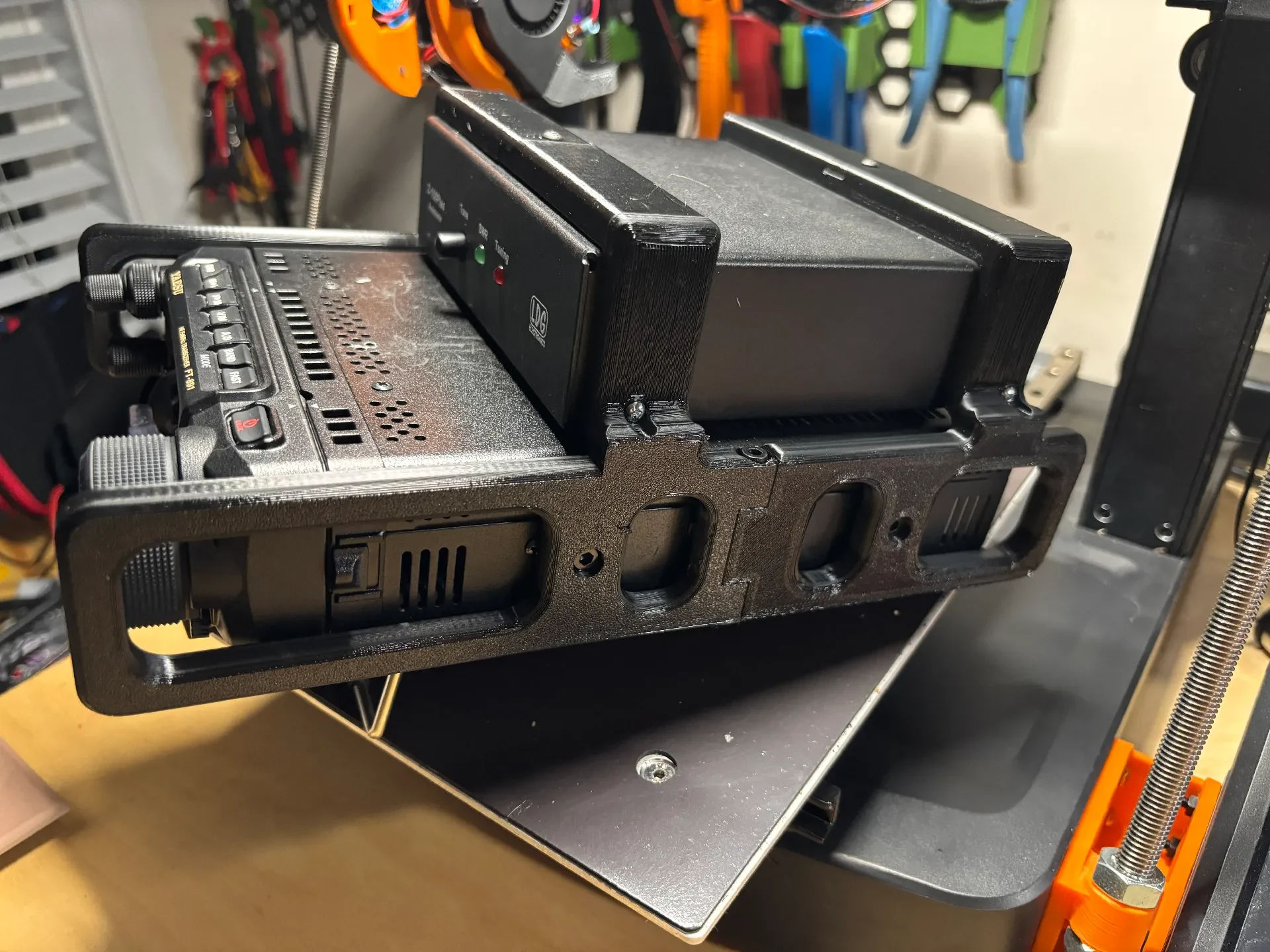

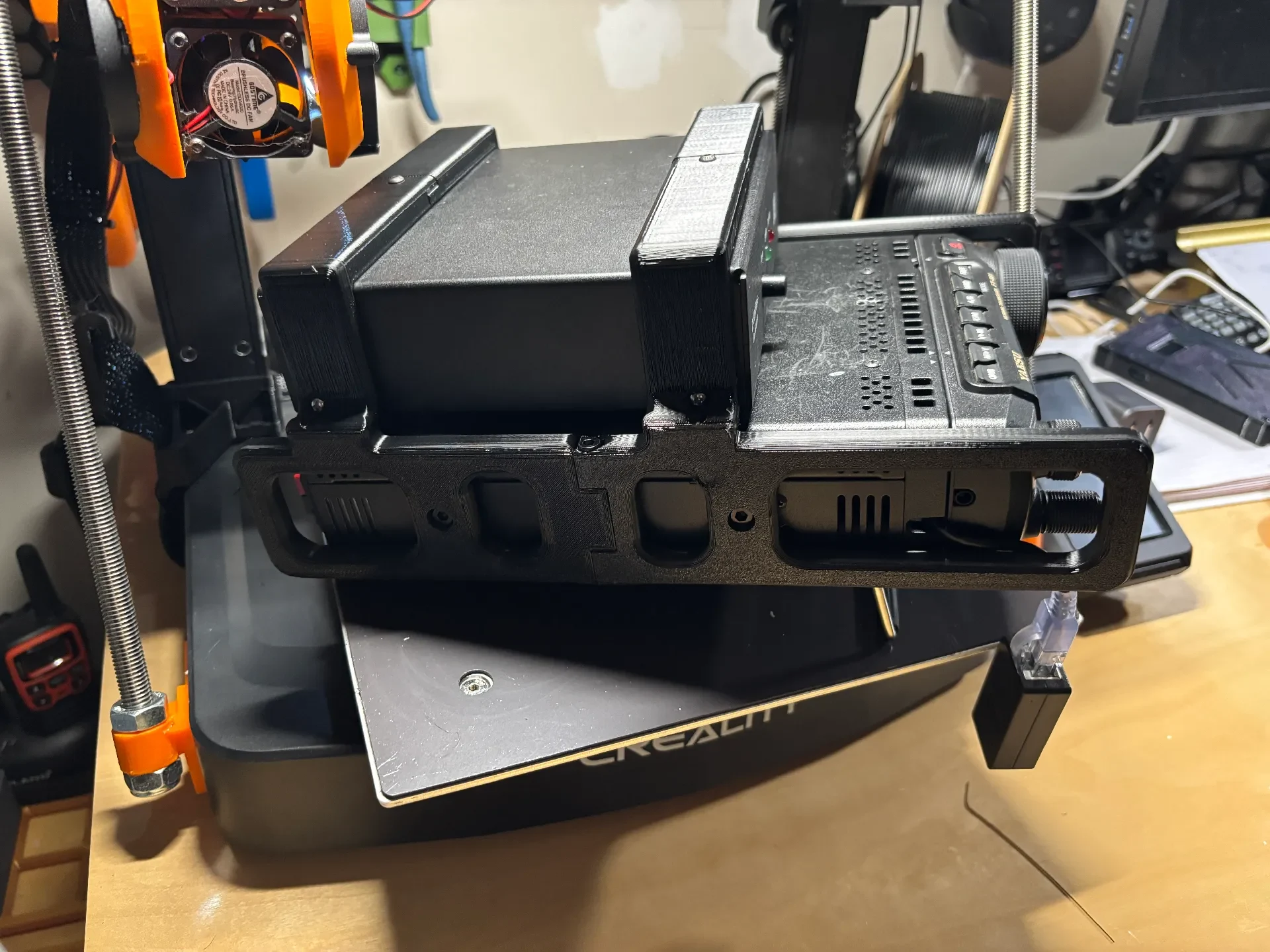

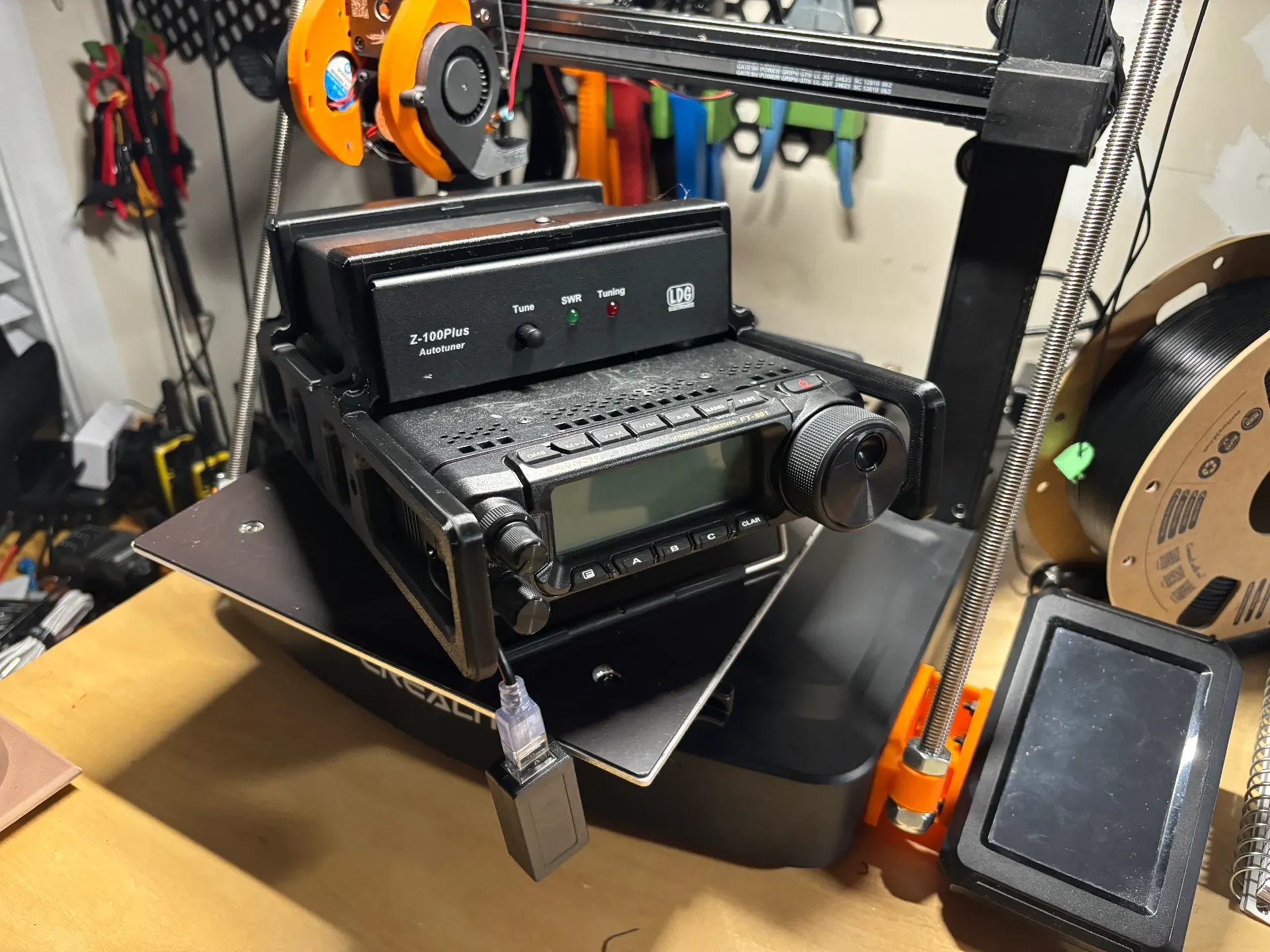

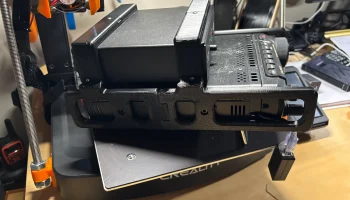

Я разработал эту подставку, чтобы защитить переднюю и заднюю часть FT-891 от ударов, а также закрепить Z100 в единое целое. Для крепления верх��ей части устройства используются уже имеющиеся отверстия монтажного кронштейна по бокам FT-891 и отверстия на Z100.

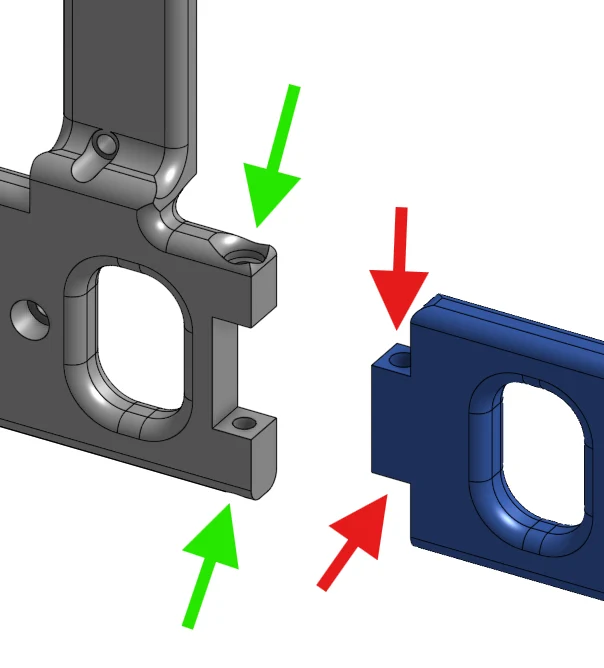

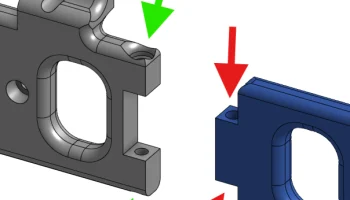

Две детали с каждой стороны скреплены вместе с помощью двух термовставок M4, вплавленных в верхнюю и нижнюю часть ответной пластины на частях задней направляющей (красные стрелки), а также M4x12, ввинченной в верхнюю часть ответной пластины на передней направляющей и еще одну — снизу (зеленые стрелки).
Направляющие крепятся к FT-891 винтами с головкой под торцевой ��люч M4x12. Обе стороны скреплены сверху двумя винтами с головкой под торцевой ключ M3x8 и гайками M3. К сожалению, в Z100 используются винты дюймовой размерности, поэтому он крепится винтами № 4-40x½ дюйма в каждом из 4 углов.
Необходимое оборудование:
8 — Винты с головкой под торцевой ключ M4x12
2 — Винты с полукруглой головкой M3x8
2 — Гайки М3
4 — Вставки с подогревом M4
4 — #4-40x1/2" Винты с круглой головкой
Печать:
Они были напечатаны на Ender 3 V3KE. Поскольку сторона для печати была ограничена, каждая сторона состоит из двух частей. Если у вас большая область печати, вы потенциально можете логически объединить каждую боковую направляющую и пропустить нагреваемые вставки и ответные винты.
Я напечатал их из PETG, используя 4 боковые стенки и 30% заполнение гироида. Вам нужно будет включить поддержку. STL не ориентированы на печать. Я предлагаю печатать внешней стороной направляющей на станине, поскольку это ограничивает опоры и обеспечивает достаточную площадь кровати. контакт.
