Retevis RT3S / TYT MD-UV380 Крышка запасного порта SP/MI...

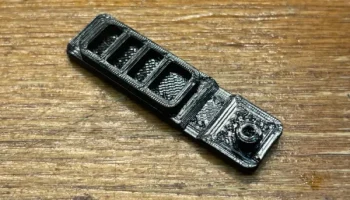

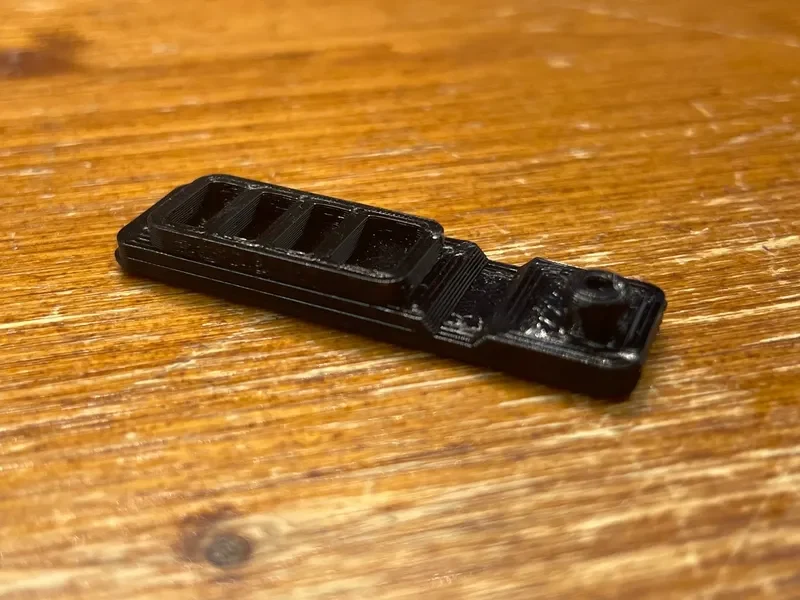

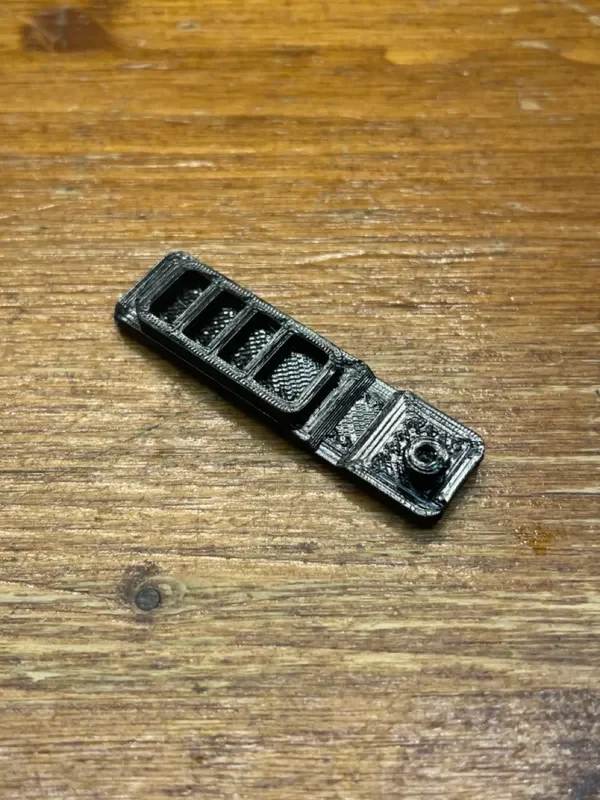

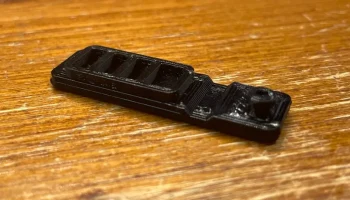

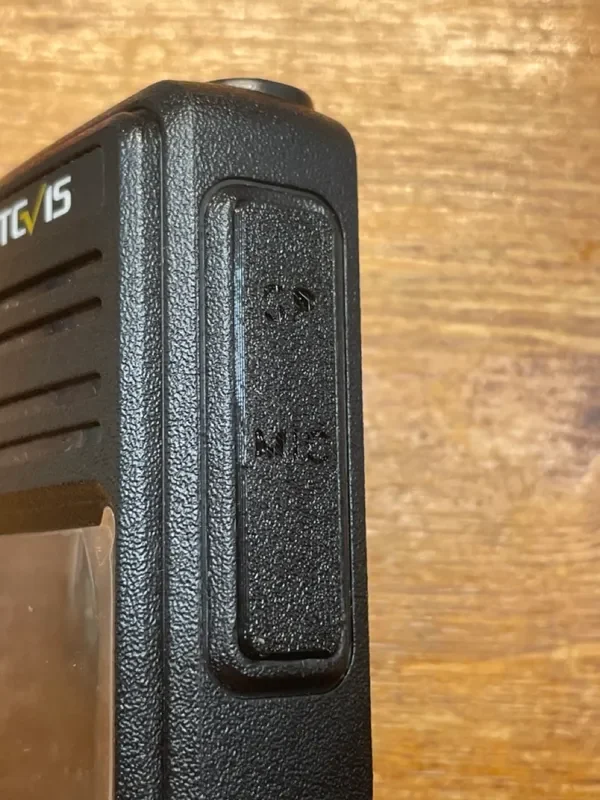

Резиновый порт динамика/микрофона Крышка моего Retevis RT3S рассыпалась на куски, поэтому я спроектировал эту сменную крышку порта с нуля.

Насколько я понимаю, Retevis RT3S — это та же радиостанция, что и TYT MD-UV380, поэтому я думаю, что она тоже будет совместима. Итак, вот список поддерживаемых радиостанций:

Бренд

Модель

Совместимость

Ретевис

РТ3

Неподтвержденная совместимость

Ретевис

РТ3С

Совместимый

ТИТ

МД-УФ380

Совместимый

ТИТ

МД-380

Неподтвержденная совместимость

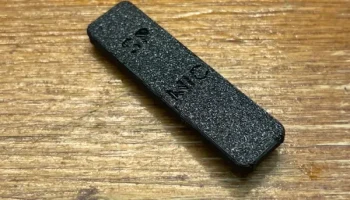

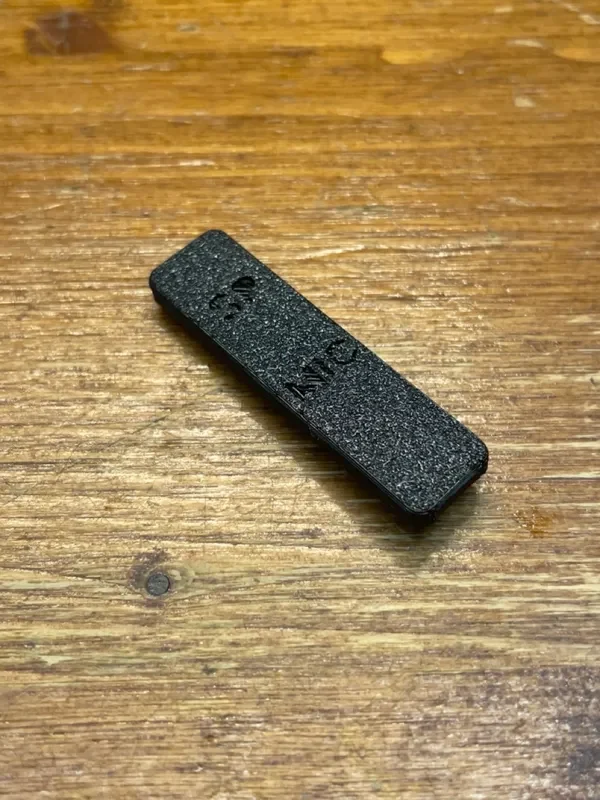

Рекомендую печатать в ТПУ (95А), без подставок. Если у вас простыня PEI с грубой текстурой, запасная часть будет выглядеть так же, как и остальная часть радиоприемника, что является плюсом.

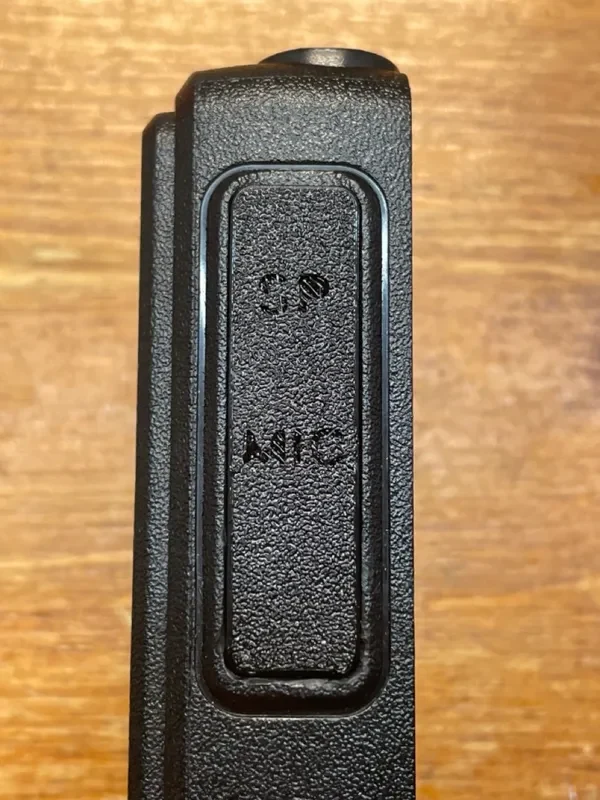

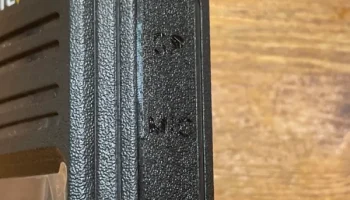

Прилегает так же плотно, как и оригинальный чехол, если не лучше. Чтобы установить крышку, вам нужно будет разобрать радио, сняв антенну, ручку регулировки громкости и ручку выбора каналов, открутив латунные кольца, удерживающие разъем антенны, потенциометр громкости и ручку выбора канала, затем вывернув два винта внизу и, наконец, поддев магнитолу с помощью плоской отвертки. Будьте осторожны, так как вам придется отсоединить несколько плоских шлейфов и кабелей, поэтому перед попыткой установки/замены посмотрите видео на YouTube. После того, как вы открыли радио, вам нужно будет с силой нажать на сменную крышку снаружи, используя небольшую отвертку, пинцет или зубочистку изнутри радио, чтобы направить вращающийся штифт на место. Это требует некоторого времени и, особенно, большого терпения. После этого вы увидите, что нижняя часть сменной крышки встанет на место почти на одном уровне с остальной частью корпуса радиостанции. Теперь вы можете собрать радио.

Если вам нужен файл .step, чтобы настроить его в соответствии с вашими потребностями, оставьте комментарий, и я загружу его. здесь.
