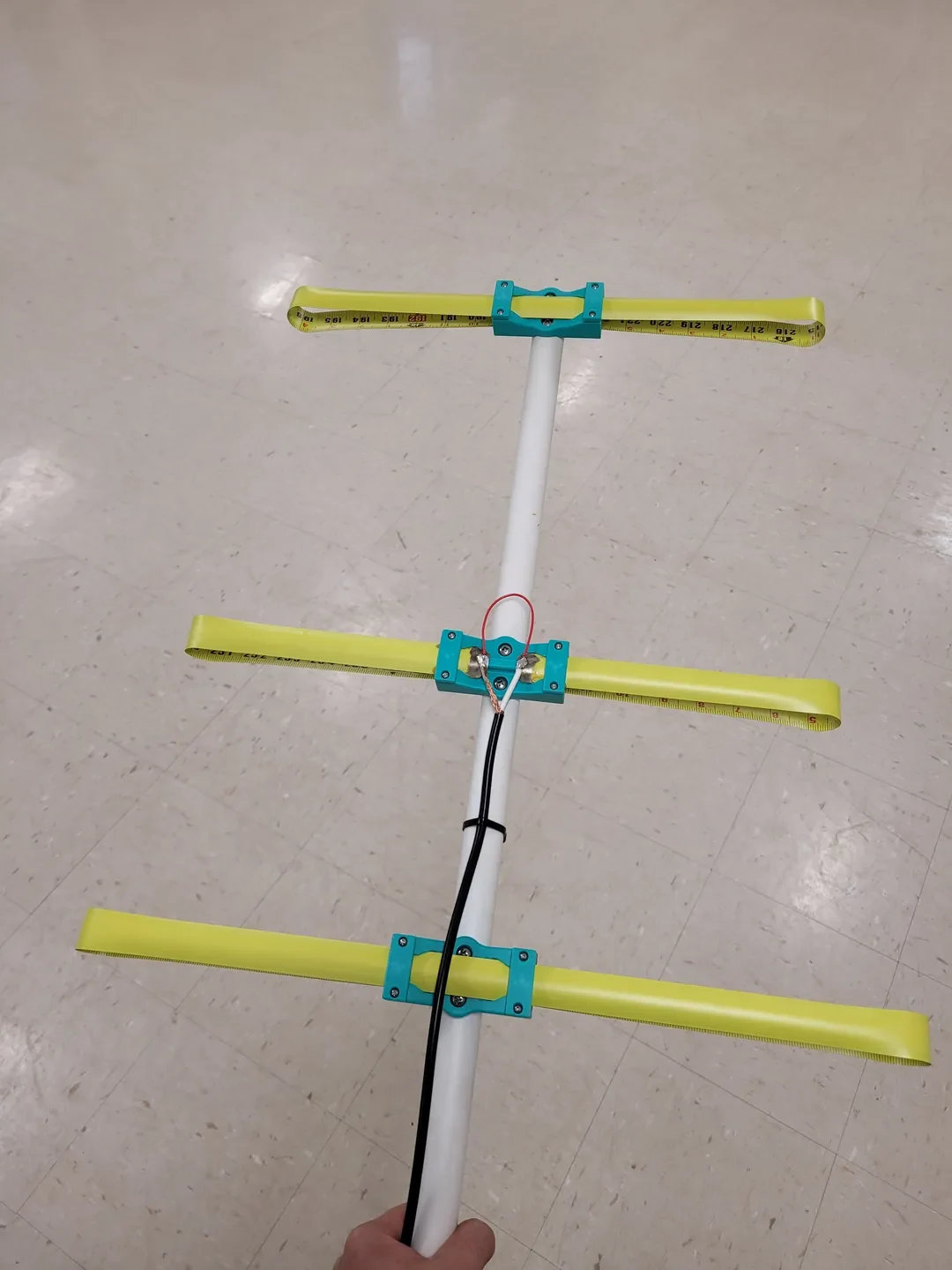

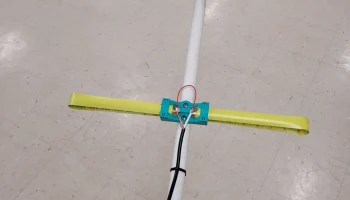

2-метровая рулетка Yagi

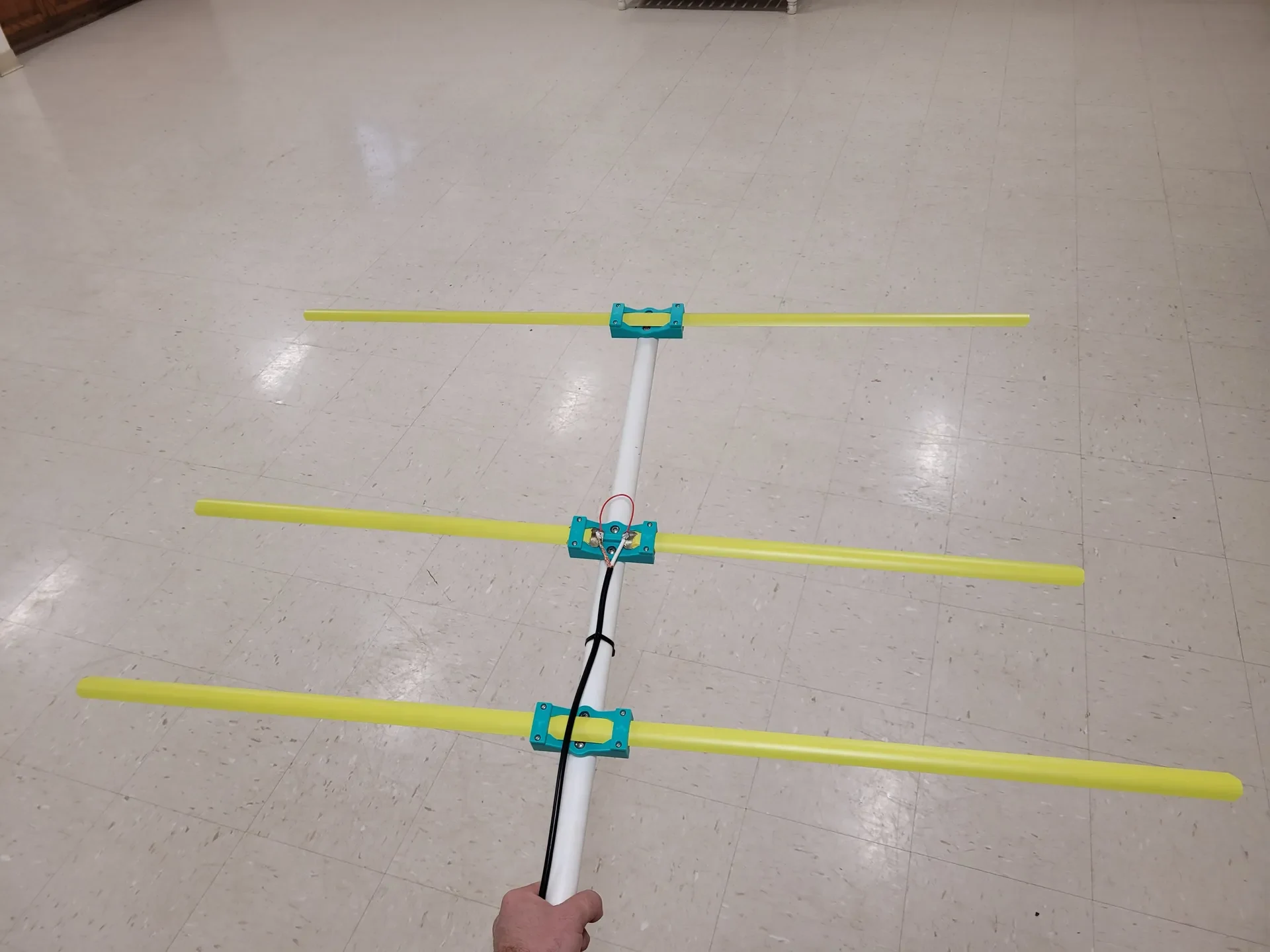

Это 3D-печатная рулетка 2-метрового луча, набор для любительской радиосвязи. Размеры и расстояние не соответствуют проекту WB2HOL, представленному здесь.
theleggios.net/wb2hol/projects/rdf/tape_bm.htm
Эти антенны отлично подходят для пеленгации/охоты на лис, работы со спутниками МКС, работы со спутниками FM, ретрансляторами и т. д.!

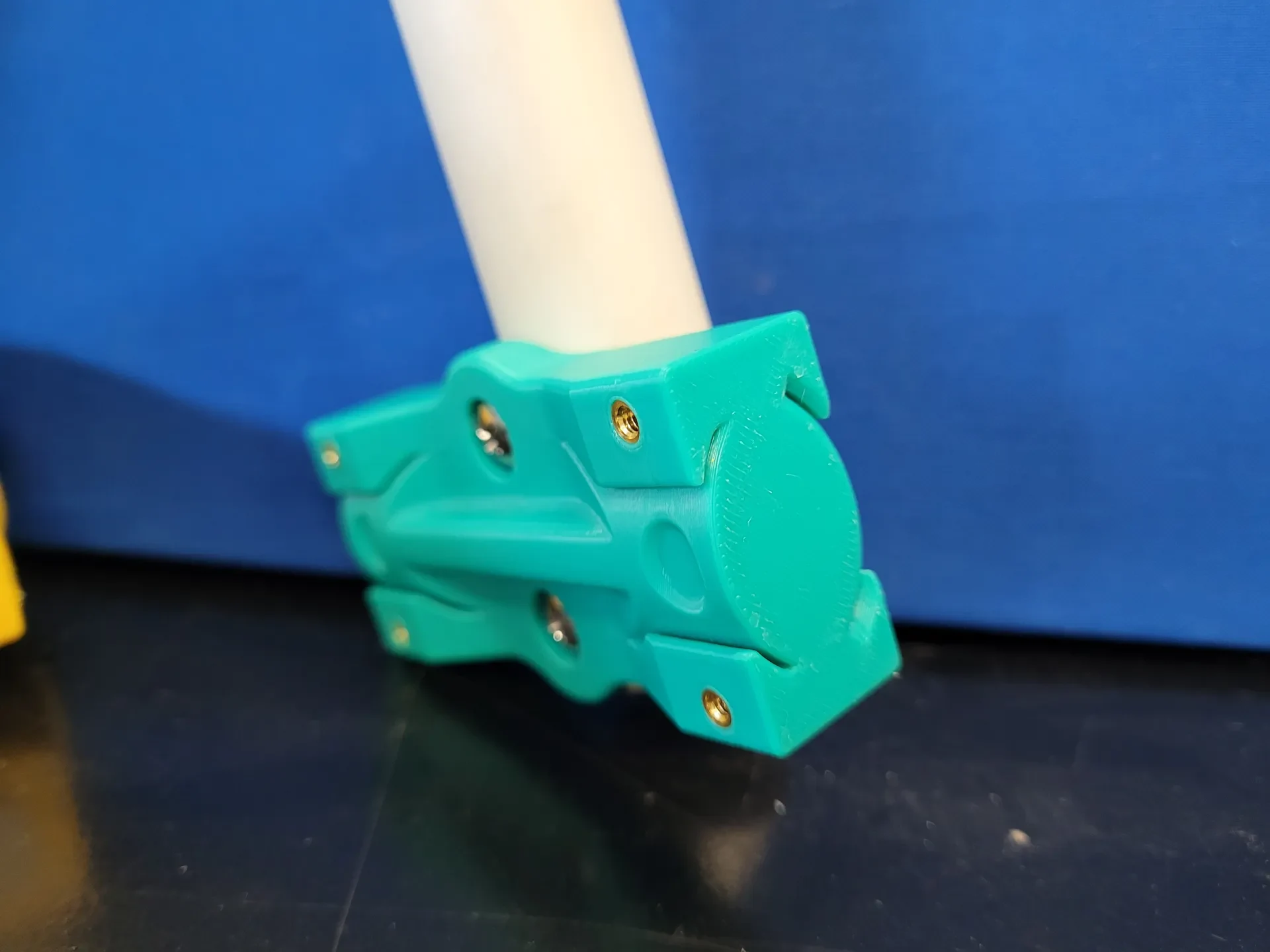

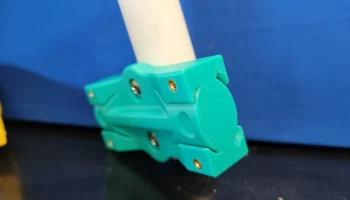

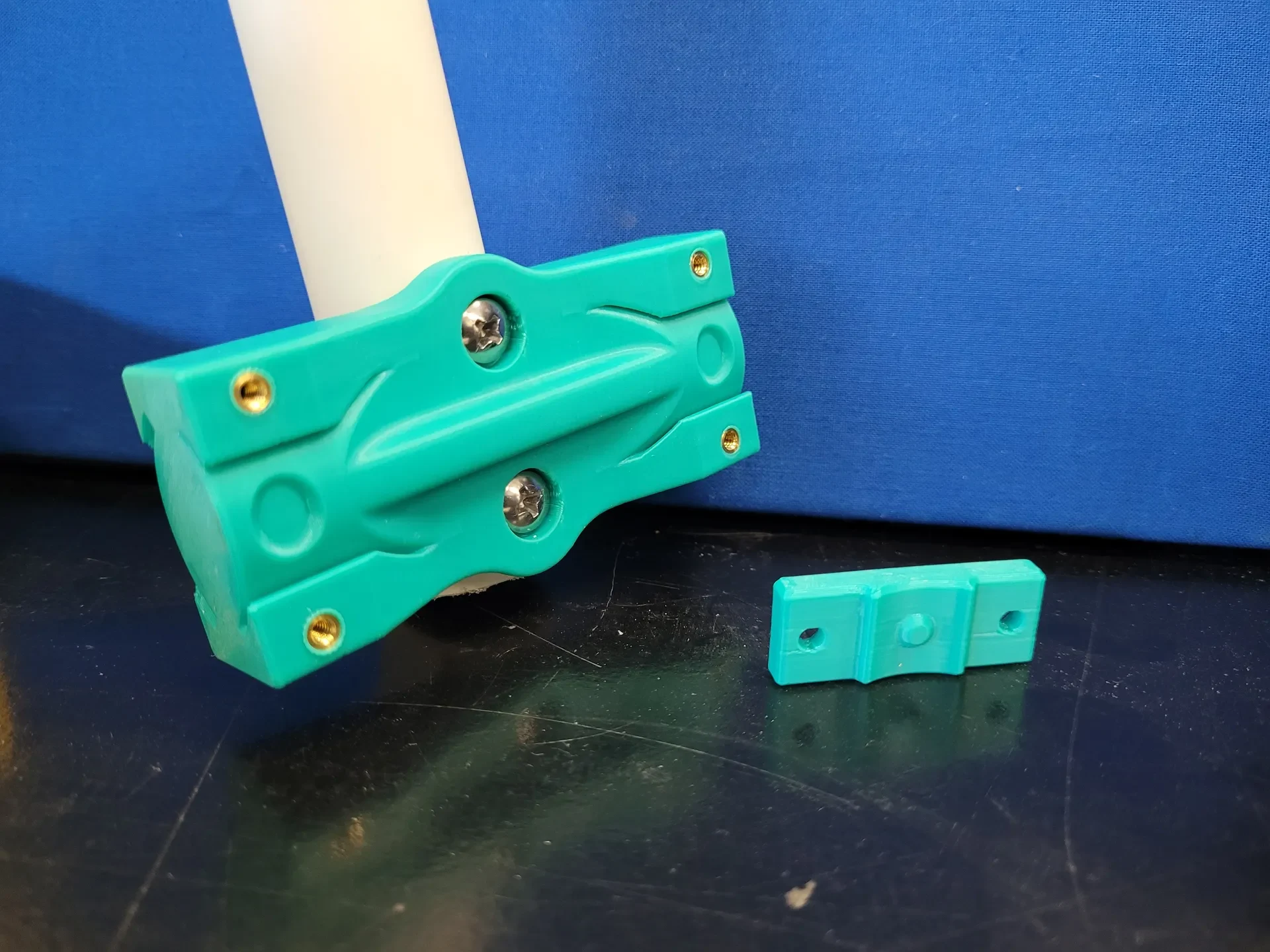

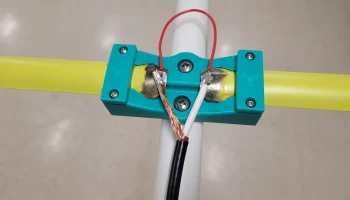

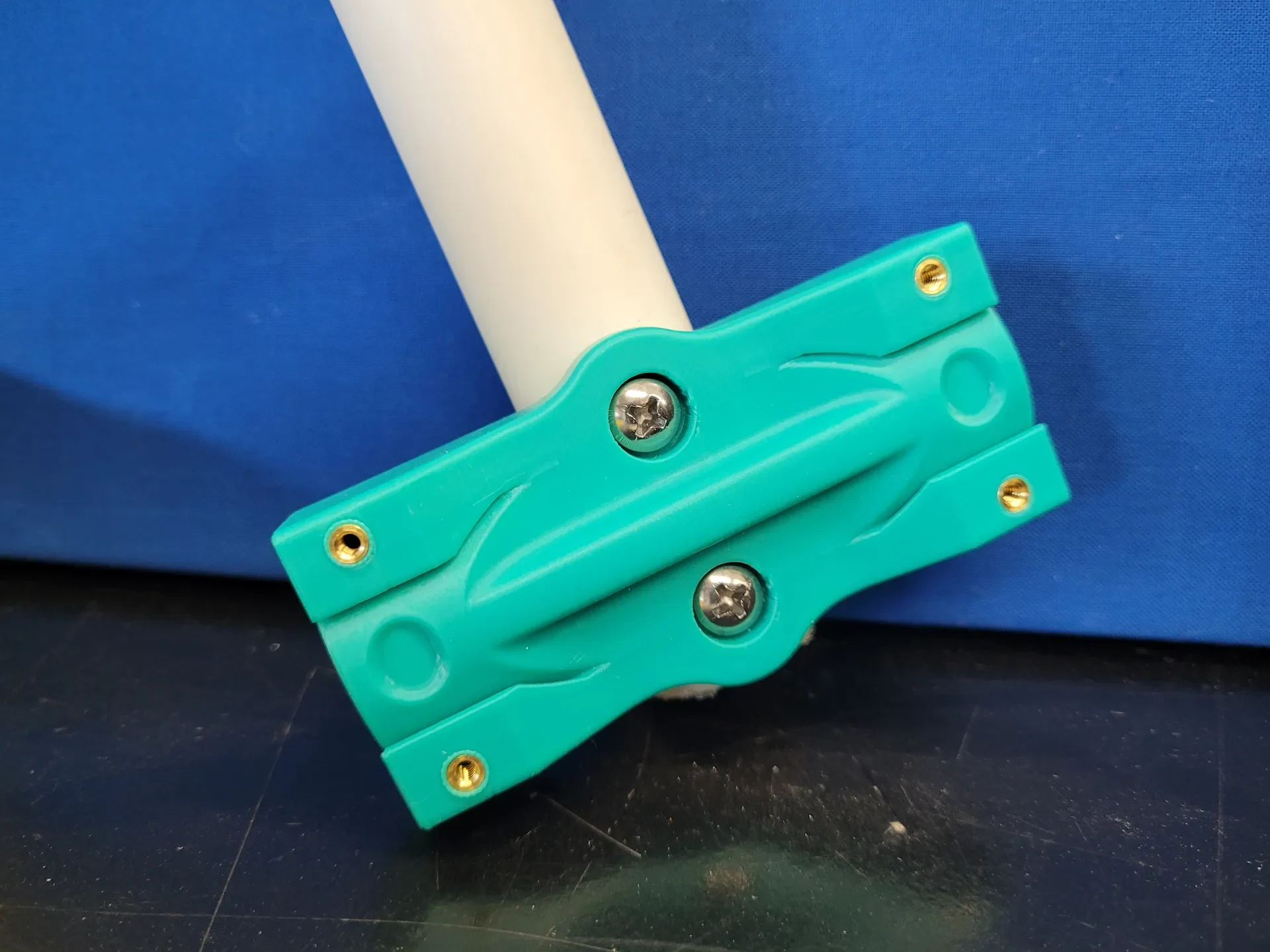

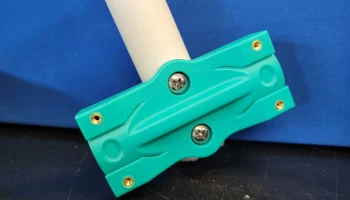

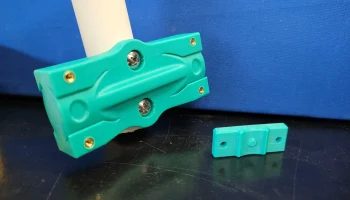

Он состоит из седельных креплений, которые надеваются на трубу из ПВХ диаметром ¾ дюйма и затем фиксируют лезвие рулетки на месте с помощью верхних крышек. На седлах и верхних крышках имеются углубления, которые помогают закрепить лезвие на месте. На нижней стороне имеется место для хранения концов рулеток.
Для верхних крышек используются вставки Heat Set 4-40. Это Додж P-6035-04BR219.
Винты 4-40 x 7/16 дюйма для фиксации верхних крышек, более короткая длина тоже подойдет.
Крепление ПВХ осуществлялось винтом из нержавеющей стали № 10 от McMaster. Вы также можете использовать другие винты.

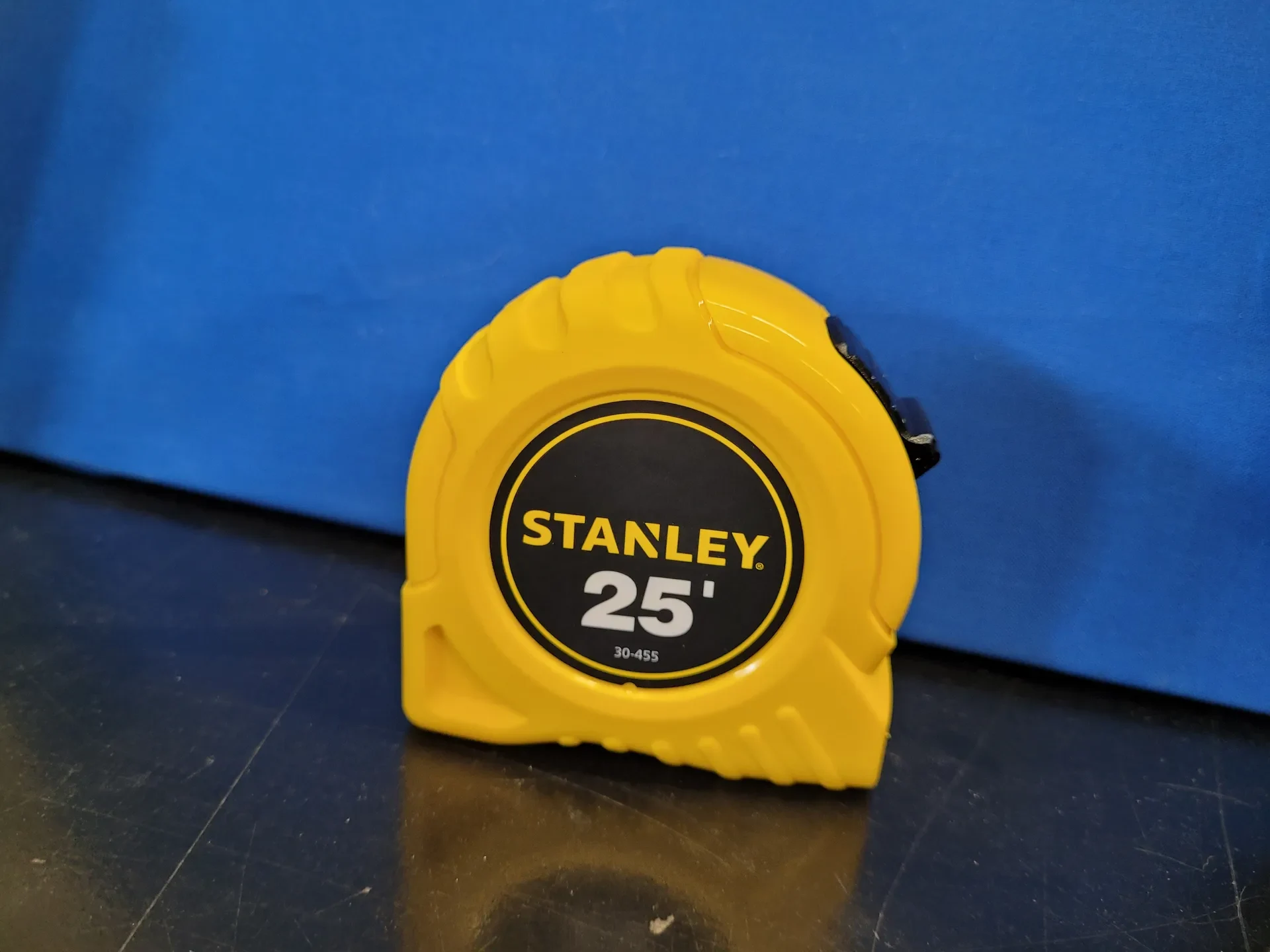

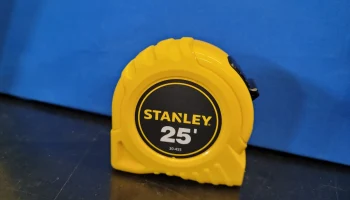

Рулетка, использованная в магазине Home Depot.
www.homedepot.com/p/25-ft-x-1-in-Tape-Measure-30-455S/203868607
Я распечатал их из ASA и ABS для термостойкости.
Они предназначены для печати без стоек для крепления седла и края верхней крышки. Я считаю, что их следует импортировать в слайсер в правильной ориентации.

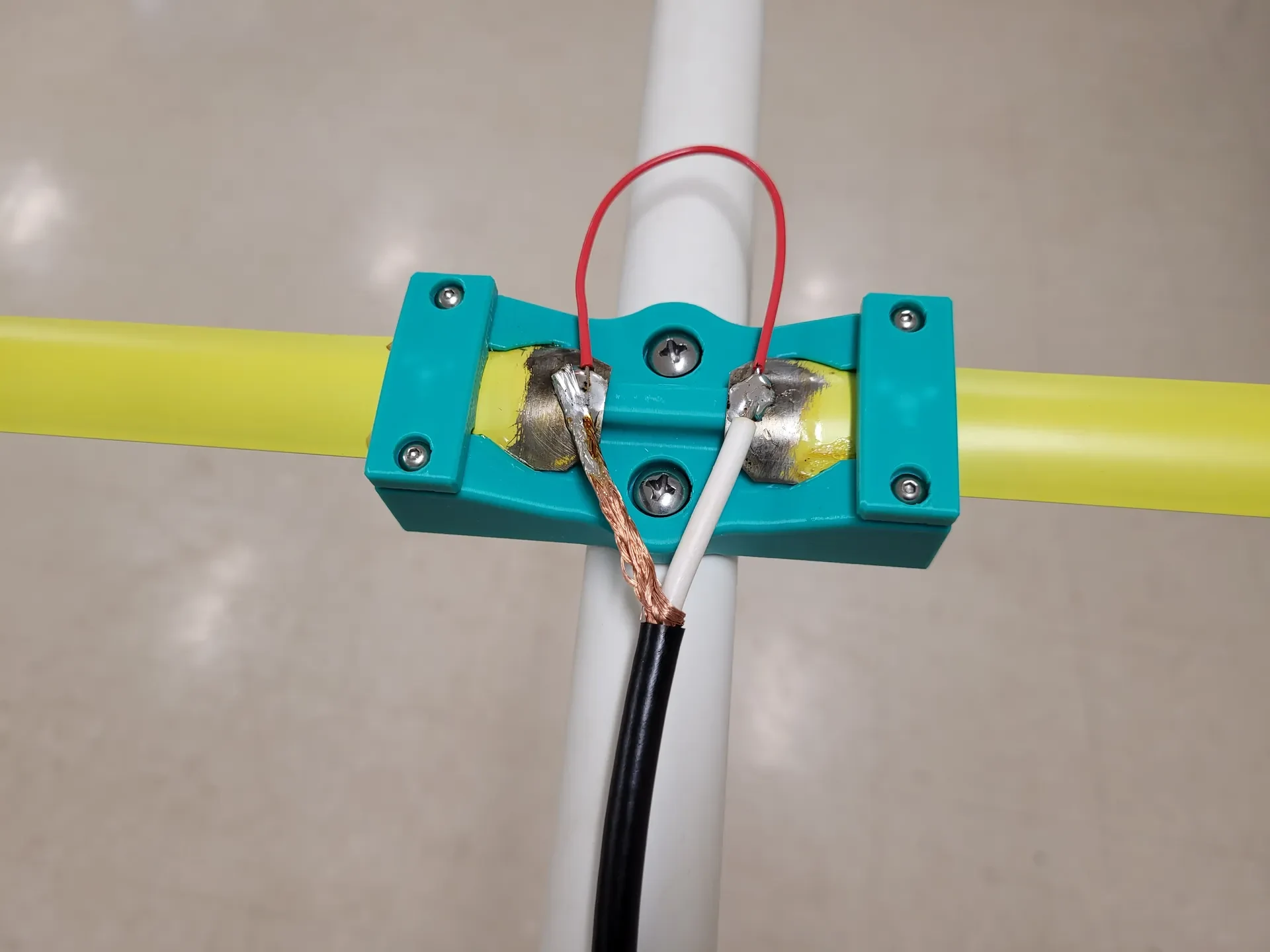

Когда они проектировались для клубной сборки, все детали, включая 6-футовый коаксиальный кабель RG-8x и разъем Amphenol BNC, можно было приобрести и собрать по цене менее 20 долларов каждая, при условии, что вы делаете их в несколько раз.
Распечатайте верхние крышки с толстыми стенками.
Седла должны подойти с 3-мя стенками и 25% гироида или около того.
Печатали нормально на Voron v0.1 и Bambu.
Редактировать 11-5-24 Добавлены файлы STP, они экспортируются в дюймах. измерения.
