Монтажный кронштейн динамика на головке контроллера Icom...

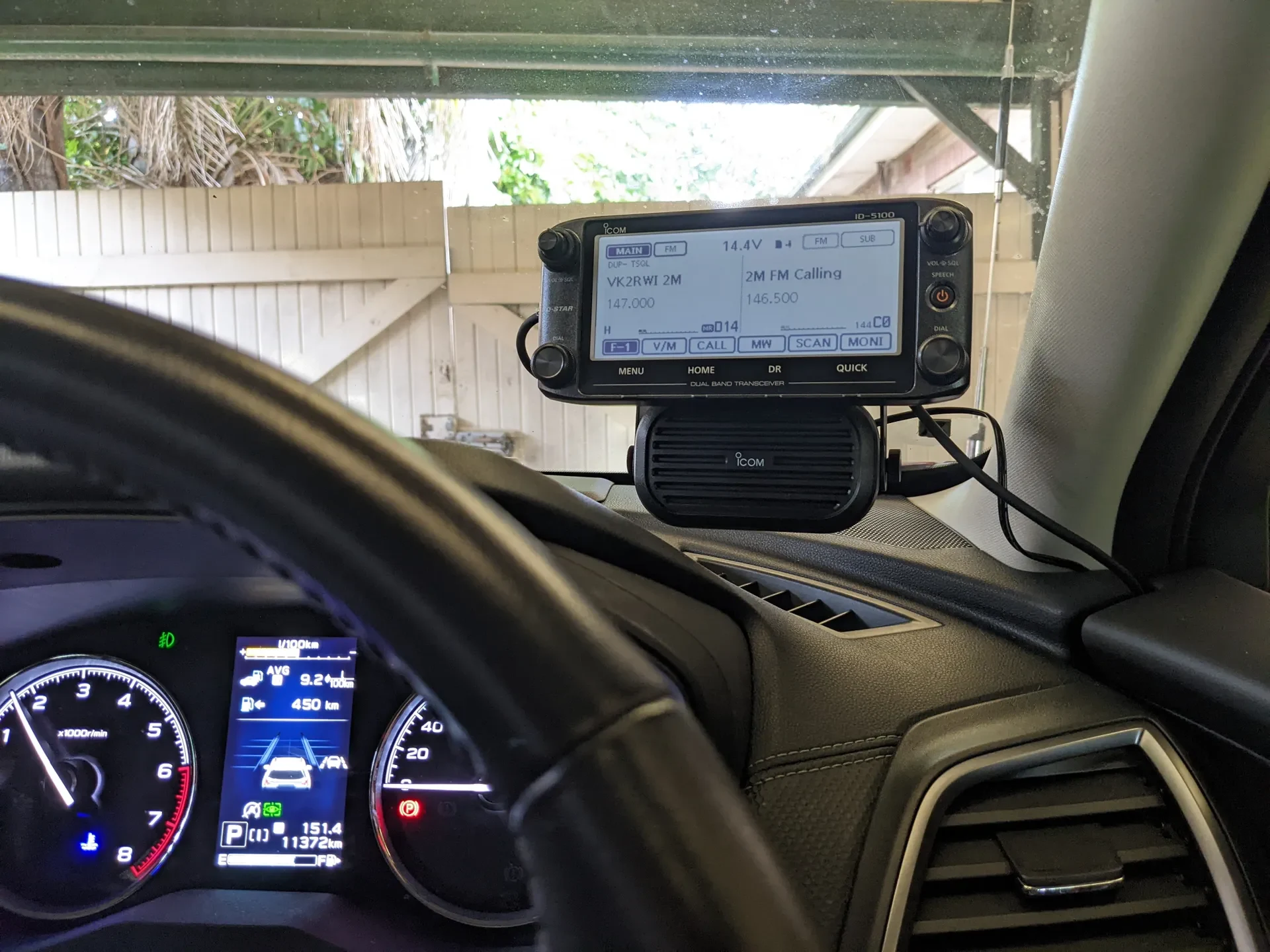

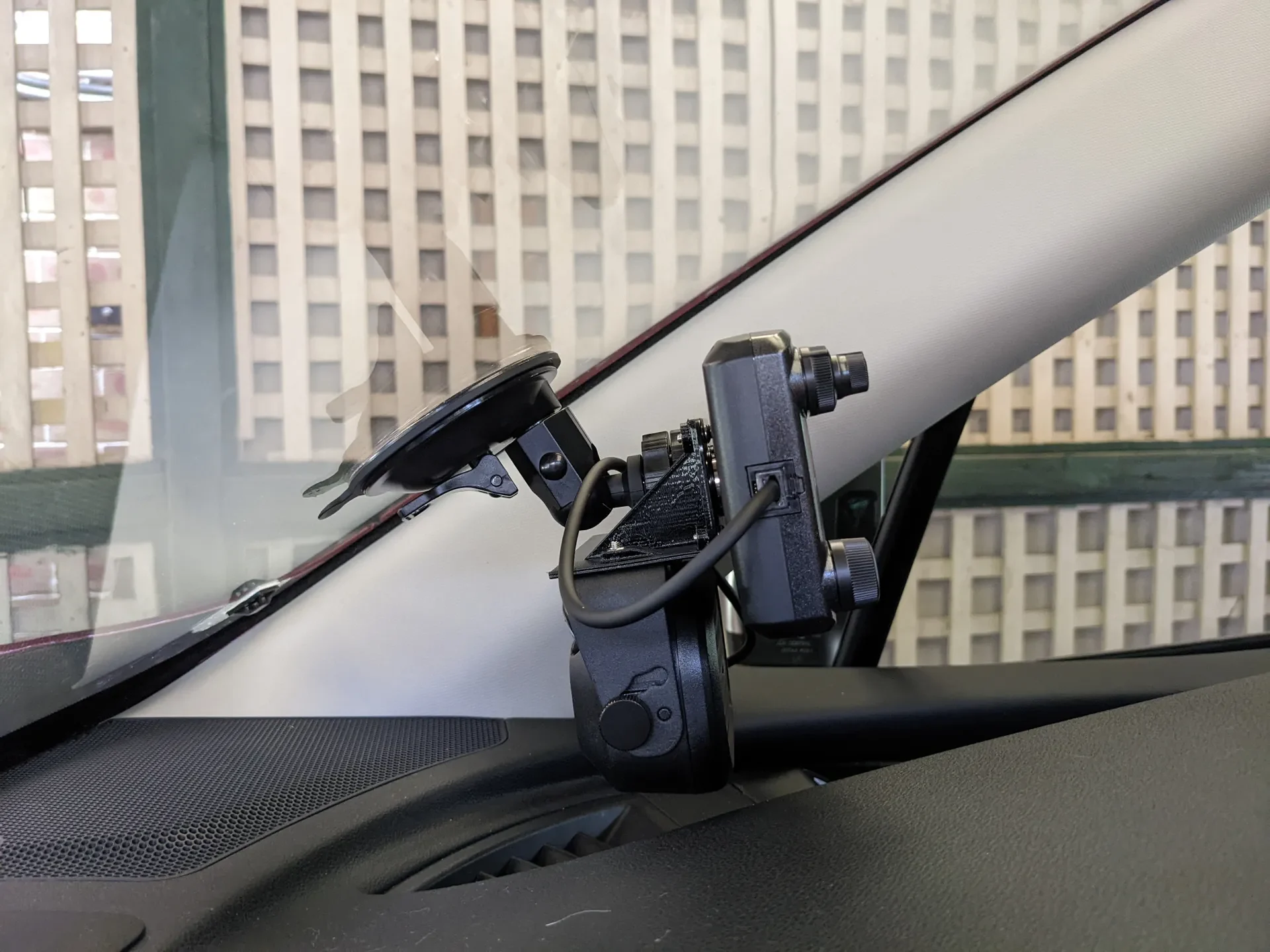

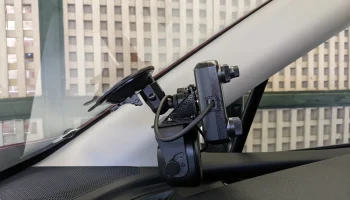

В течение некоторого времени я использовал пару стяжек, чтобы удерживать динамик SP-35 прикрепленным к креплению на присоске для Icom Головка контроллера ID-5100, но этот кронштейн, напечатанный на 3D-принтере, является более прочным (и аккуратным!) решением.

Вам понадобится:

Icom ID-5100 (возможно, стоит использовать с другими радиостанциями, но у меня нет других для тестирования)
Магнитный монтажный кронштейн Icom MBA-2, который должен был идти в комплекте с радиостанцией.
Присоска Icom MBF-1.
Динамик Icom SP-35 (опять же, может работать с другими динамиками Icom; не знаю, отличается ли расположение монтажных отверстий)
Печатные детали — одна копия «Крепления динамика ID-5100» и две копии «Пластмассовой шайбы крепления динамика ID-5100»).
Шесть винтов М3; шесть гаек М3; две шайбы М3

Инструкции по сборке:

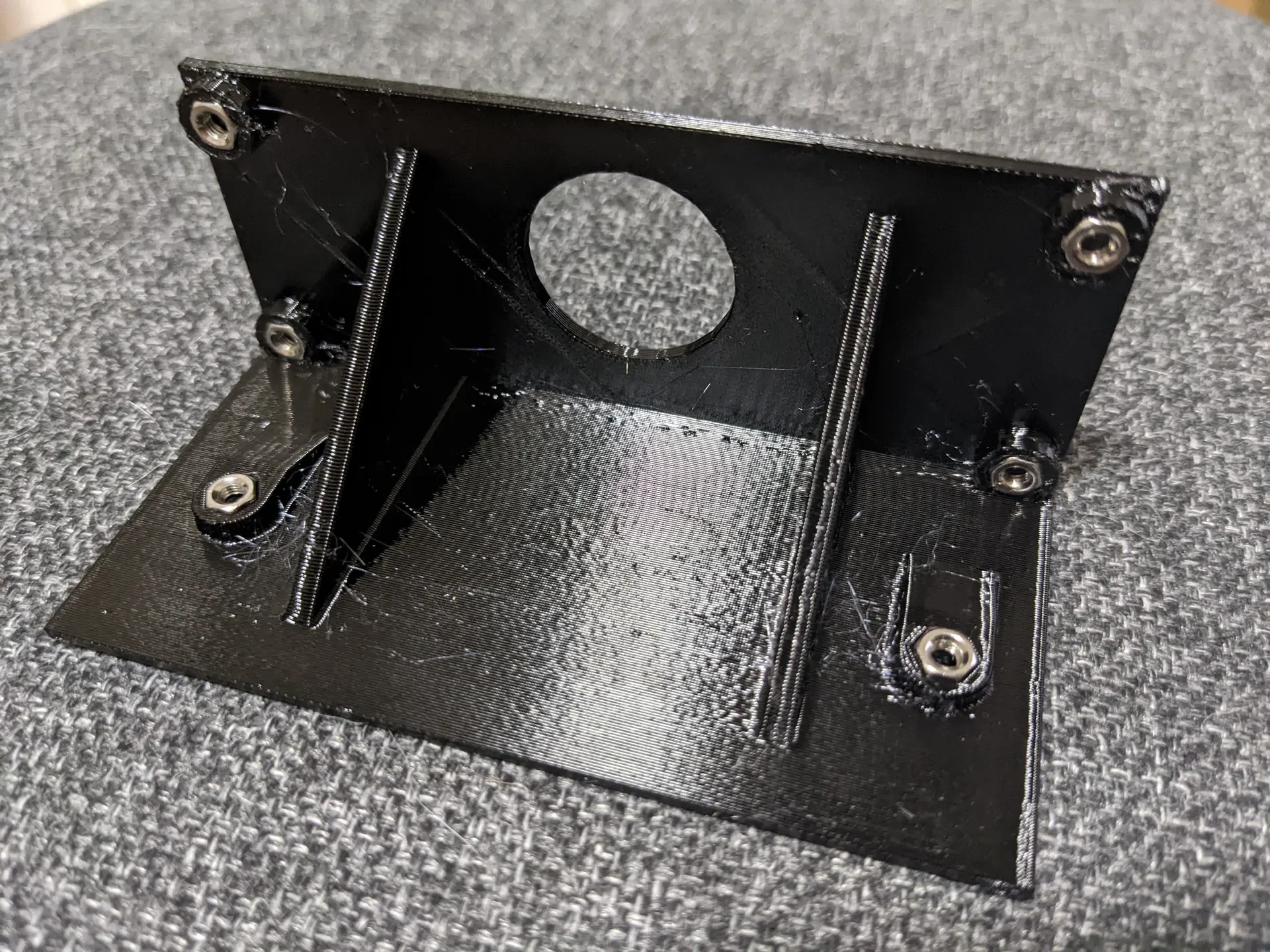

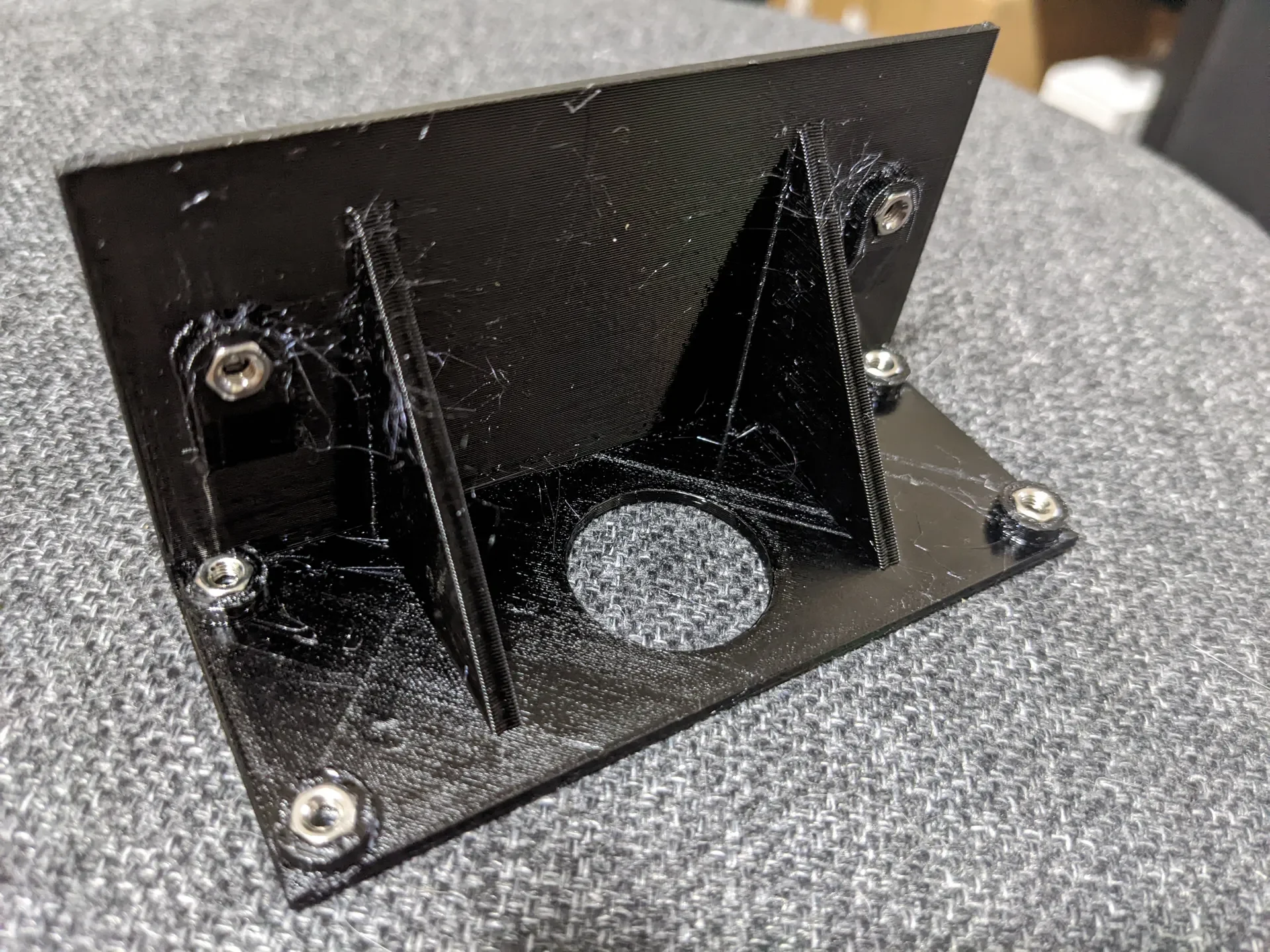

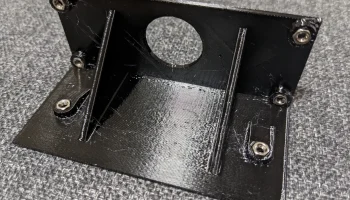

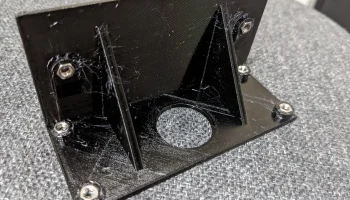

Вставьте гайки М3 в выемки кронштейна.

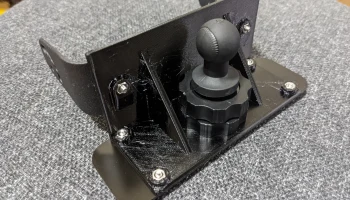

Установите адаптер шарового крепления со стороны головки контроллера от крепления на присоске MBF-1 в круглый вырез.

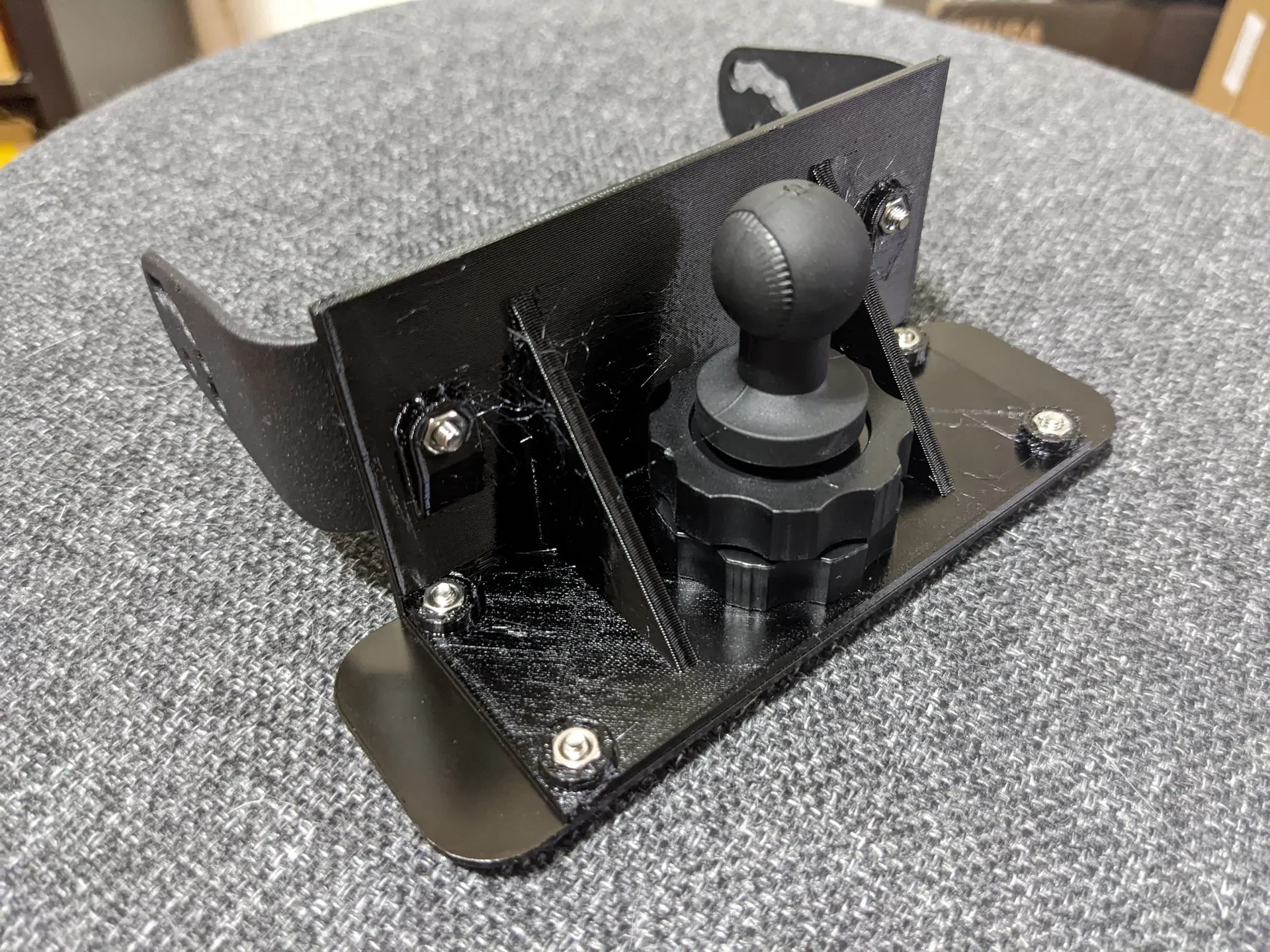

Прикрепите магнитное крепление MBA-2 к другой стороне напечатанного на 3D-принтере кронштейна и затяните адаптер шарового крепления MBF-1, чтобы удерживать MBA-2 на месте.
Вверните четыре винта M3 через отверстия в MBA-2 в четыре гайки, расположенные по углам напечатанного на 3D-принтере кронштейна.

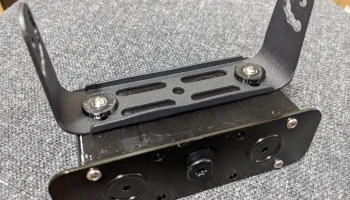

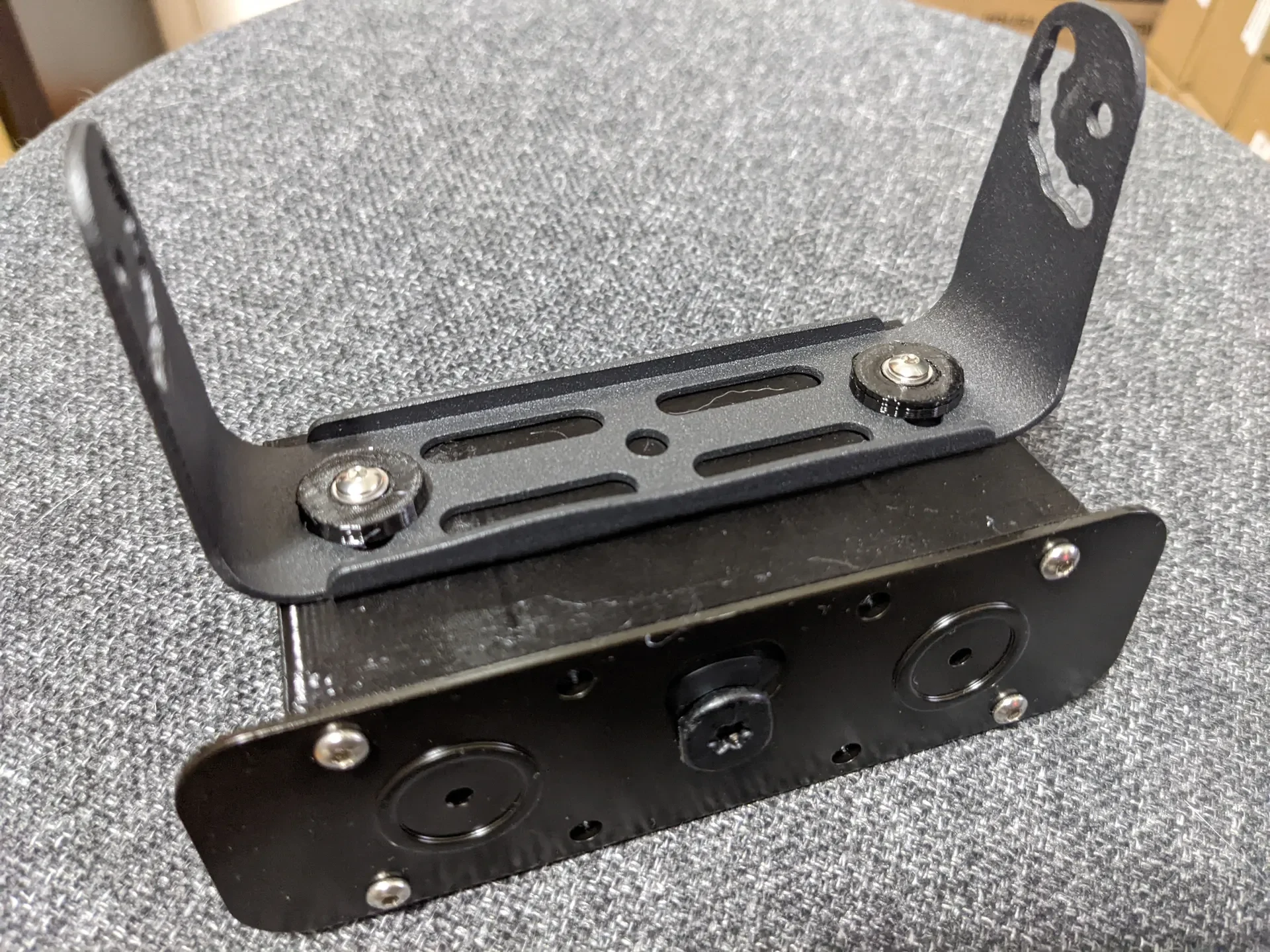

Используя два оставшихся винта M3, две шайбы M3 и две пластиковые шайбы, напечатанные на 3D-принтере, прикрепите кронштейн SP-30 к другой стороне напечатанного на 3D-принтере кронштейна.

Напечатанные детали на фотографиях были нарезаны в SuperSlicer и напечатаны с использованием eSUN PETG с высотой слоя 0,3 мм на принтере Prusa MK3s+ с Klipper.

Обновление от декабря 2022 года: в течение года отпечаток PETG значительно деформировался, предположительно из-за растекания под весом динамика, свисающего с напечатанной части. С тех пор я перепечатал его в ASA.
