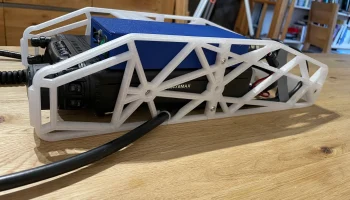

Портативная рамка Yaesu FT-857
Привет!

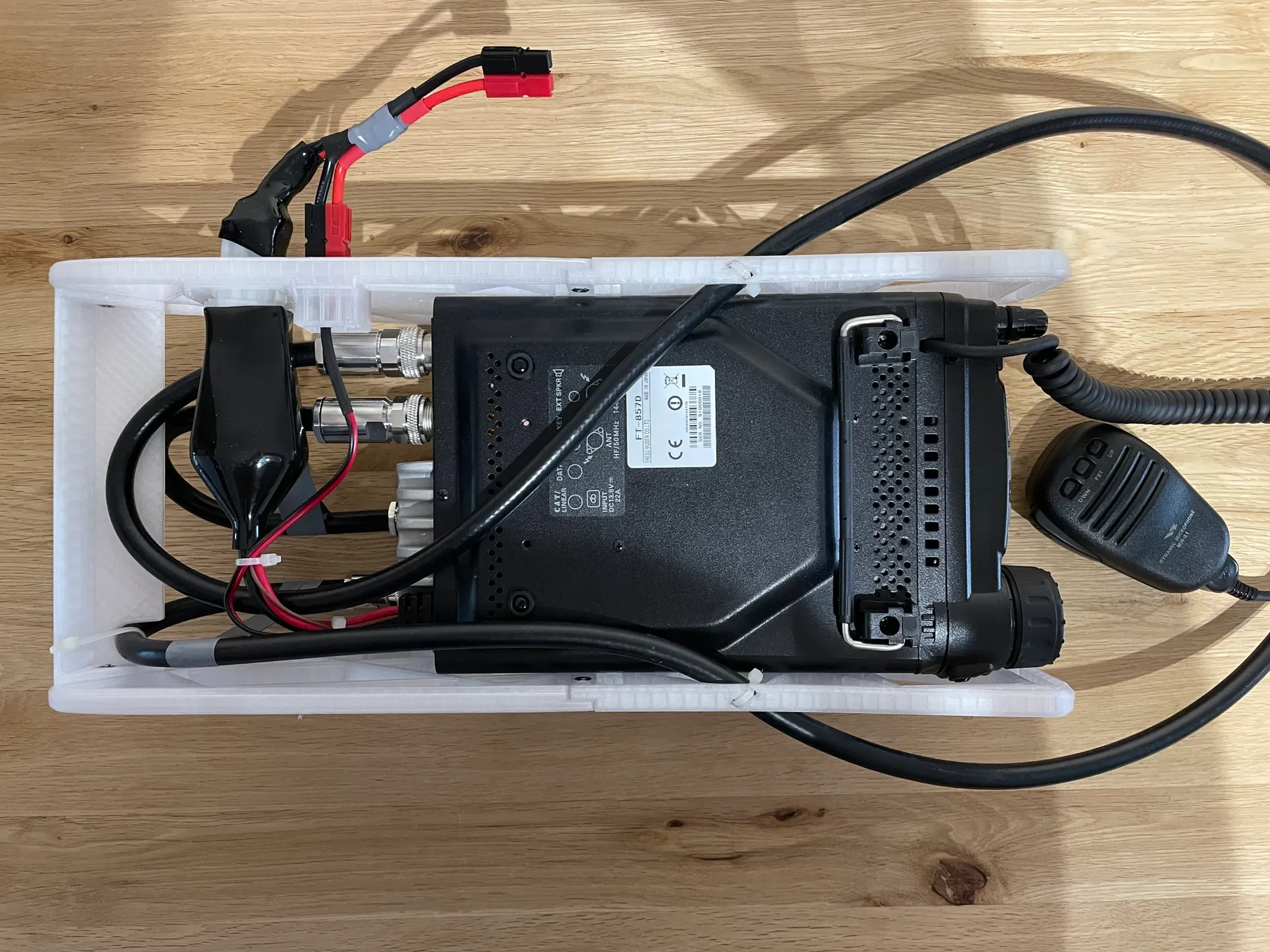

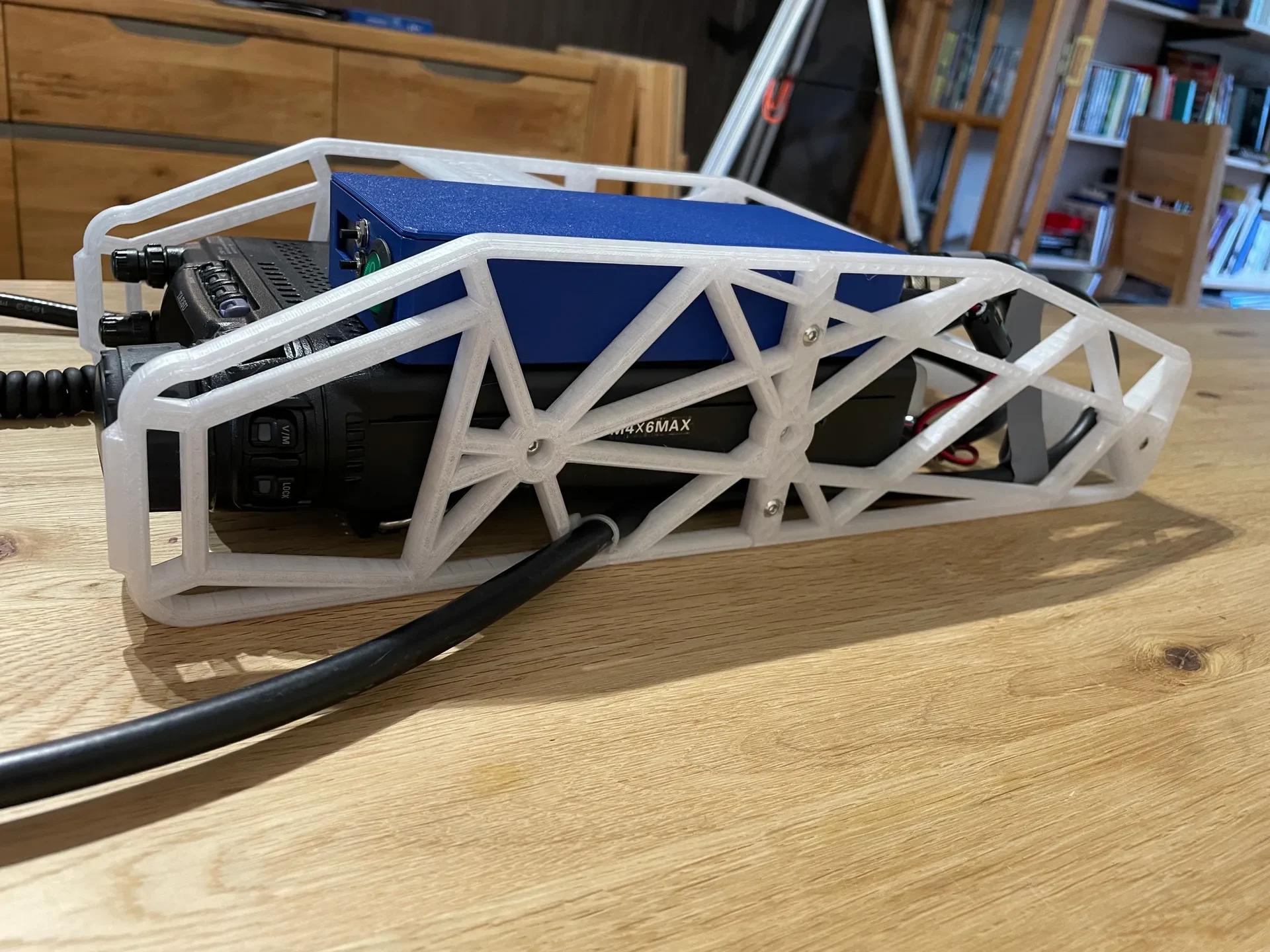

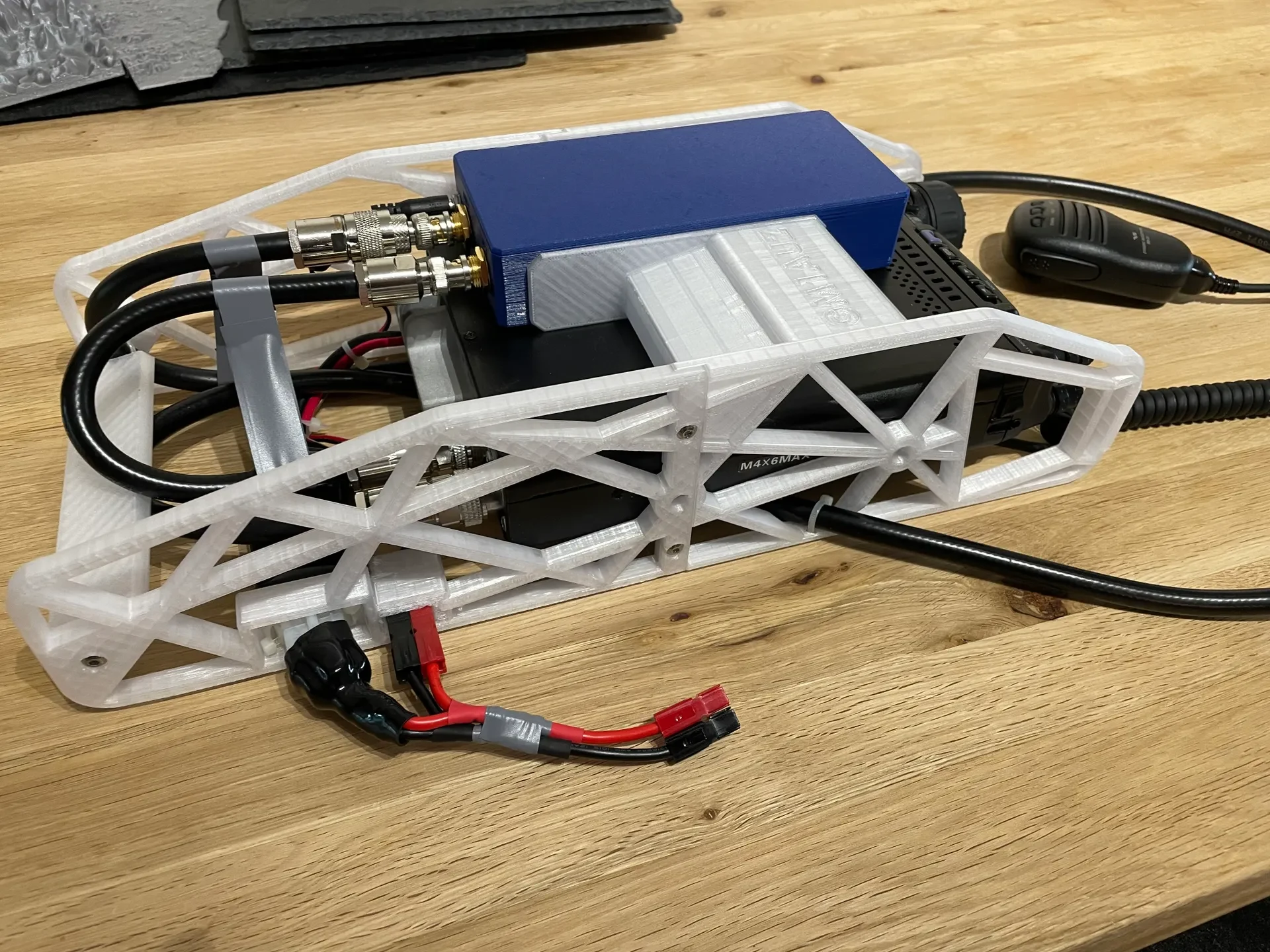

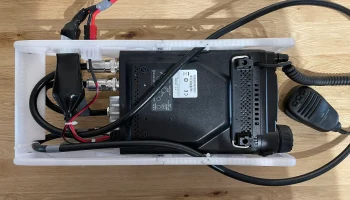

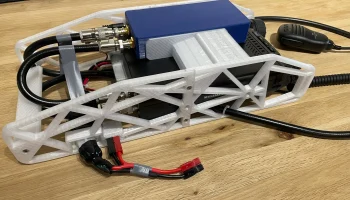

Это моя рама для переноски моего FT-857D. Он предназначен для крепления к радиостанции через 4 винтовых отверстия M4 для мобильного кронштейна и обеспечивает некоторую защиту радиостанции.
Основные характеристики

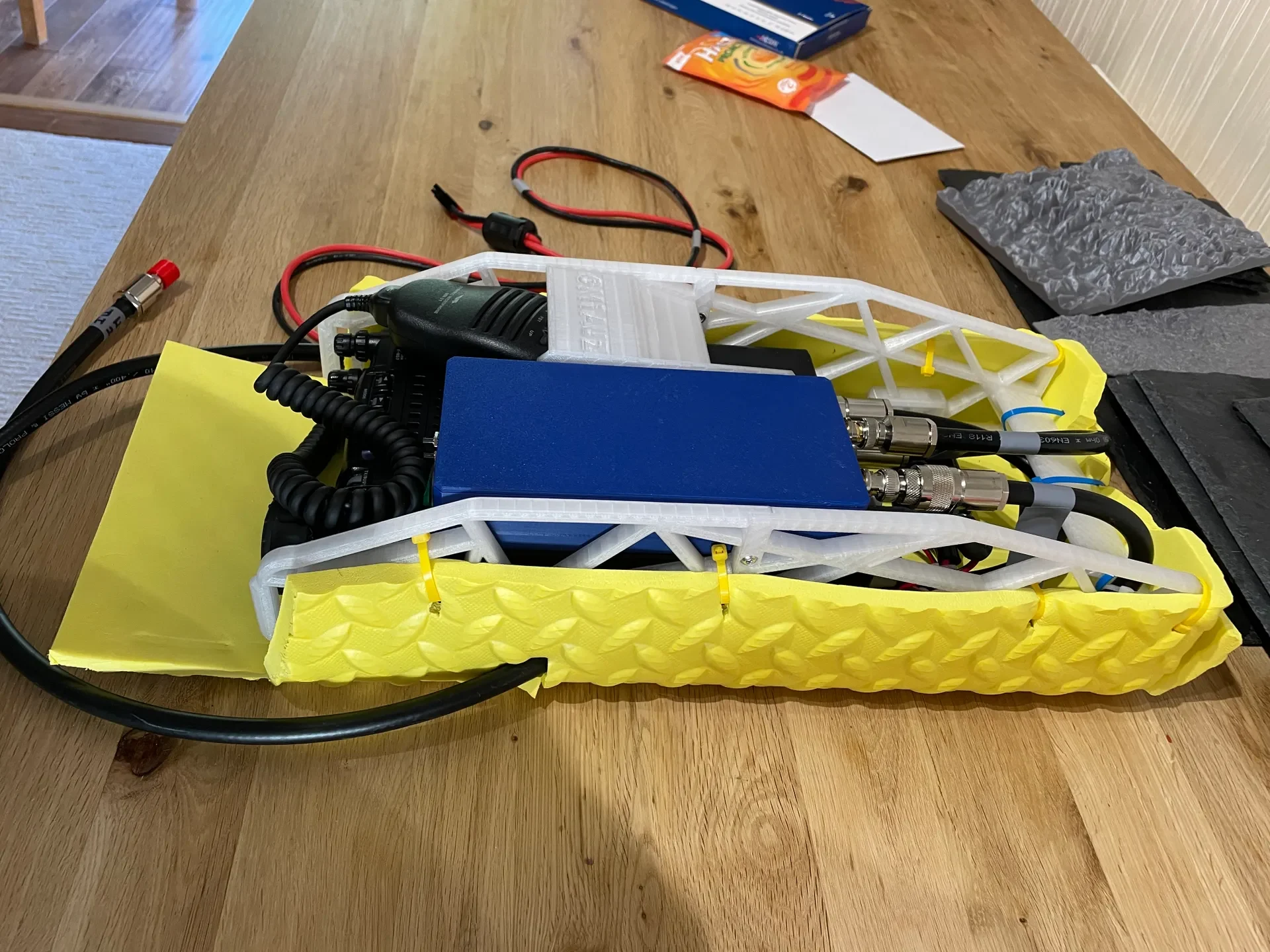

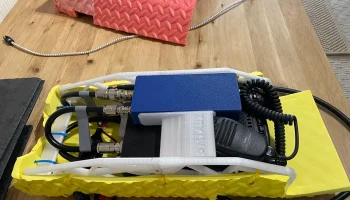

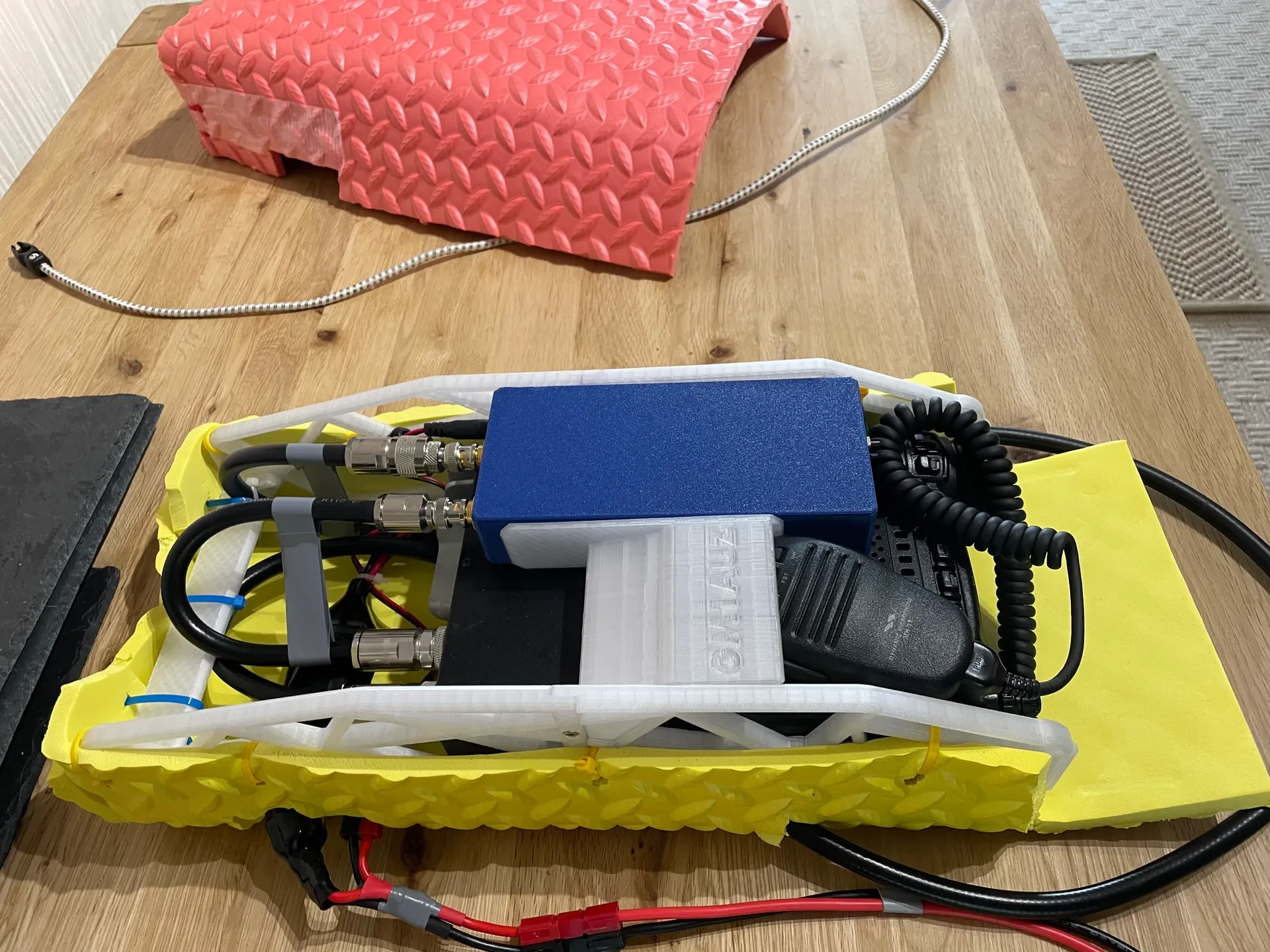

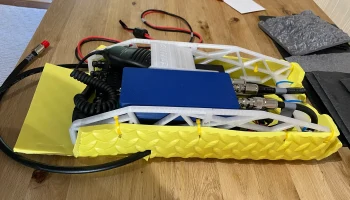

* Обеспечивает защиту от ударов; это значительно усиливается за счет использования пенопластового коврика (см. фотографии).

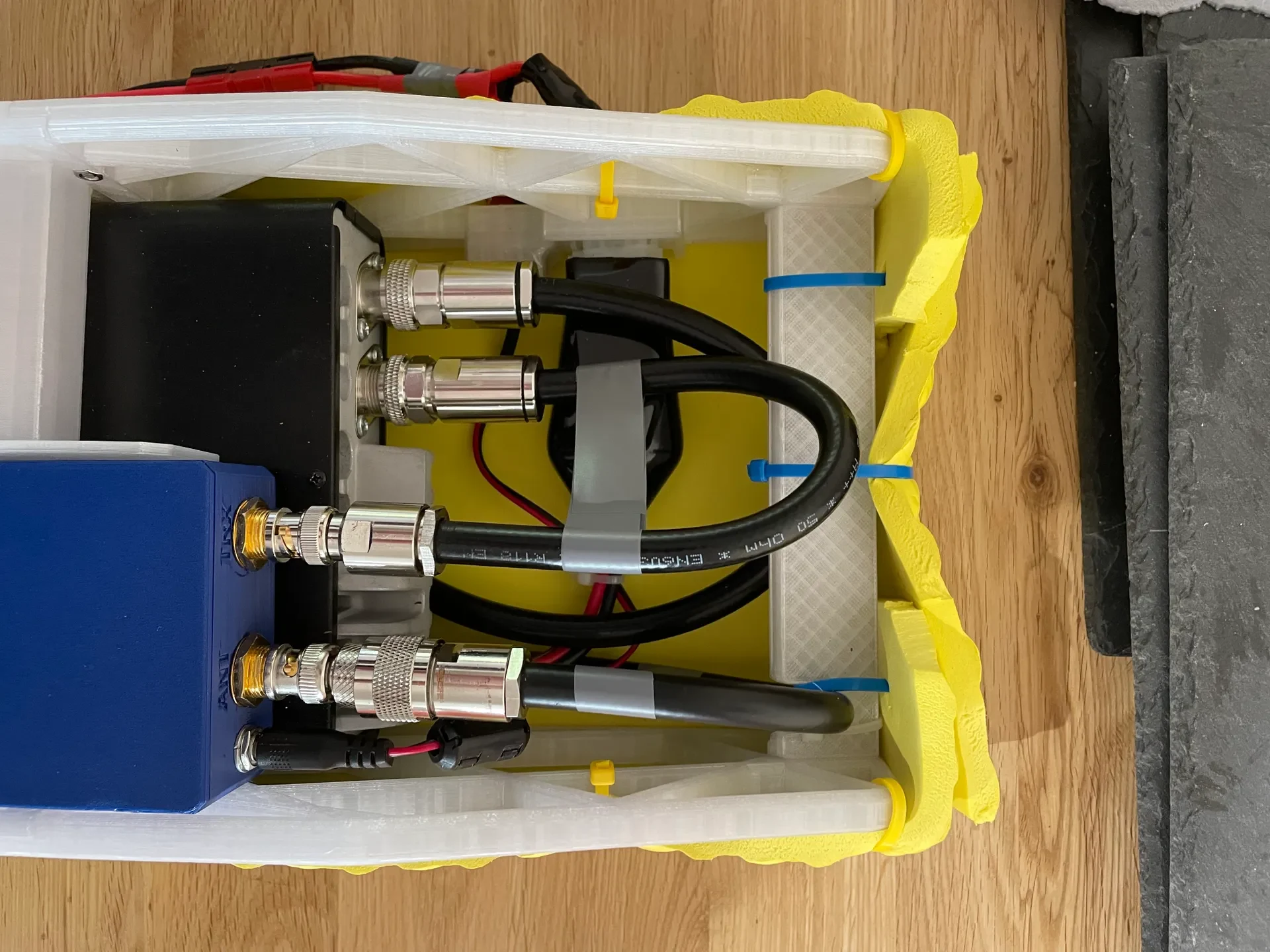

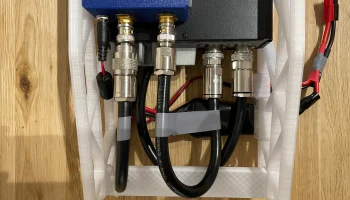

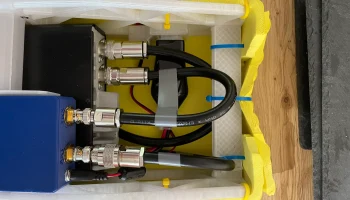

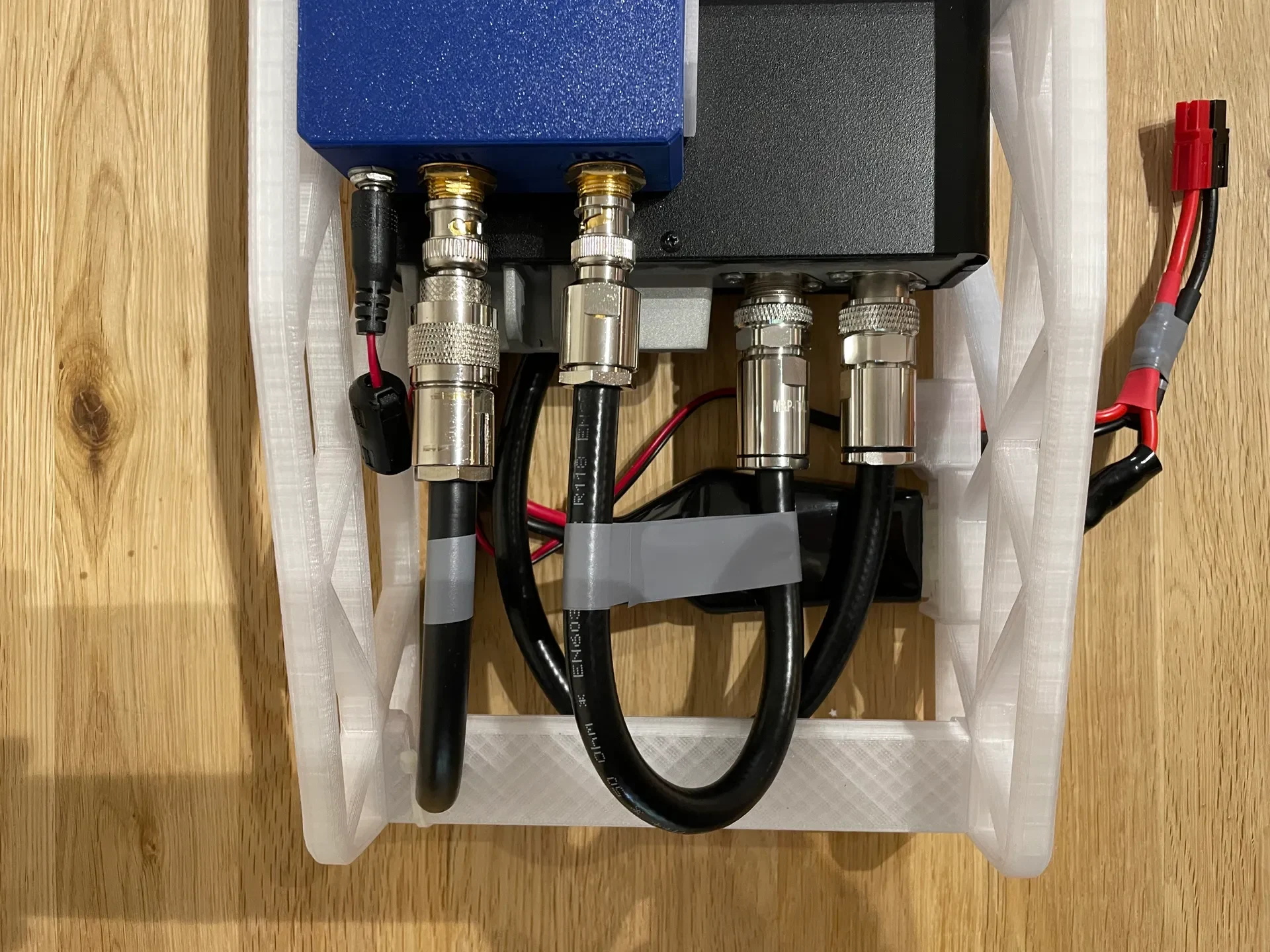

* Обеспечивает защиту задних кабелей при нахождении в рюкзаке: изгибы коаксиального кабеля не будут сдавливаться при установке сумки на конец.
* Обеспечивает разумный воздушный поток/охлаждение. Обратите внимание, что это сделано с учетом шотландского климата, поэтому YMMV…

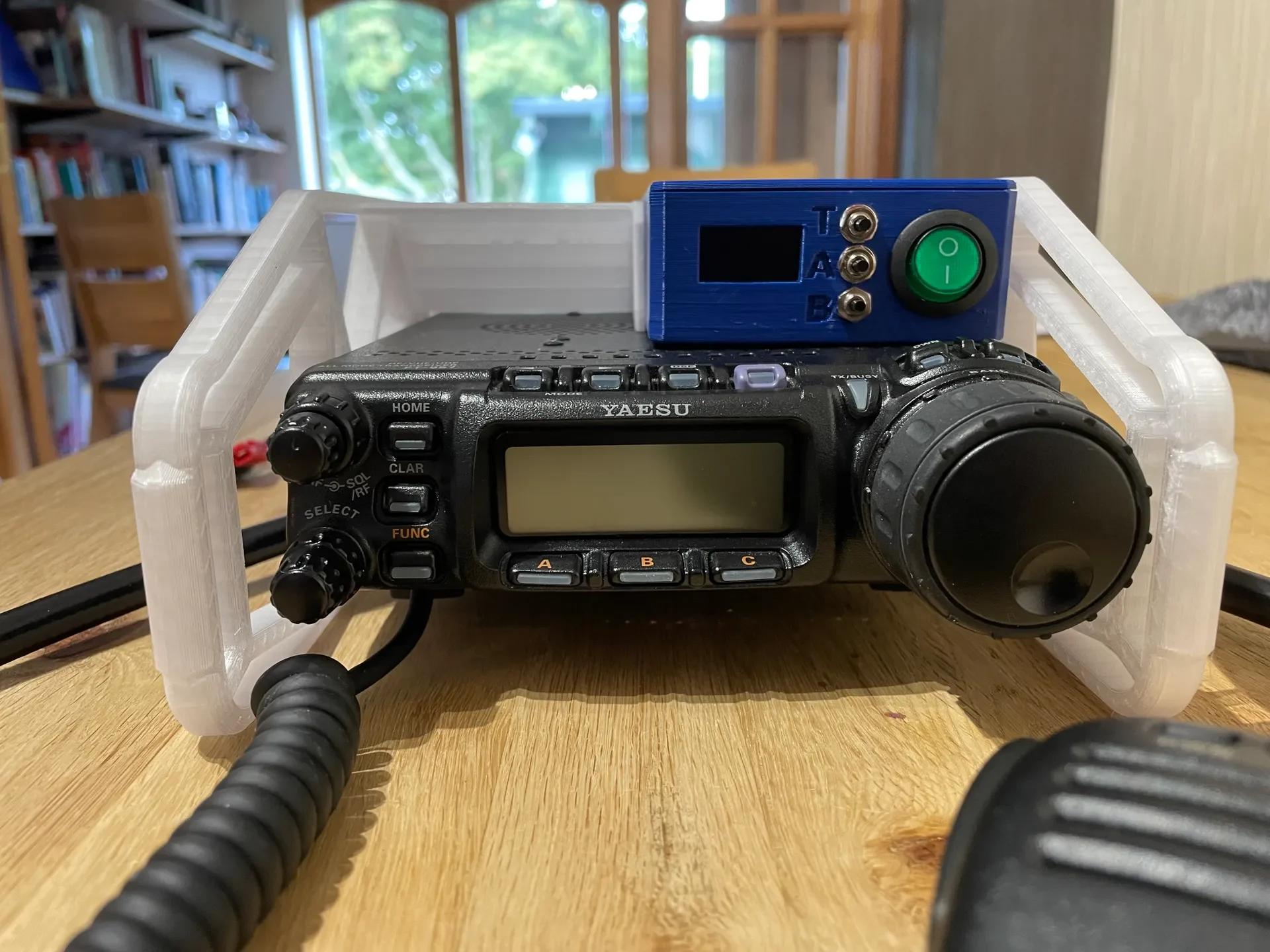

* Отклоняет звук из динамика вперед и за пределы открытого верха рюкзака.

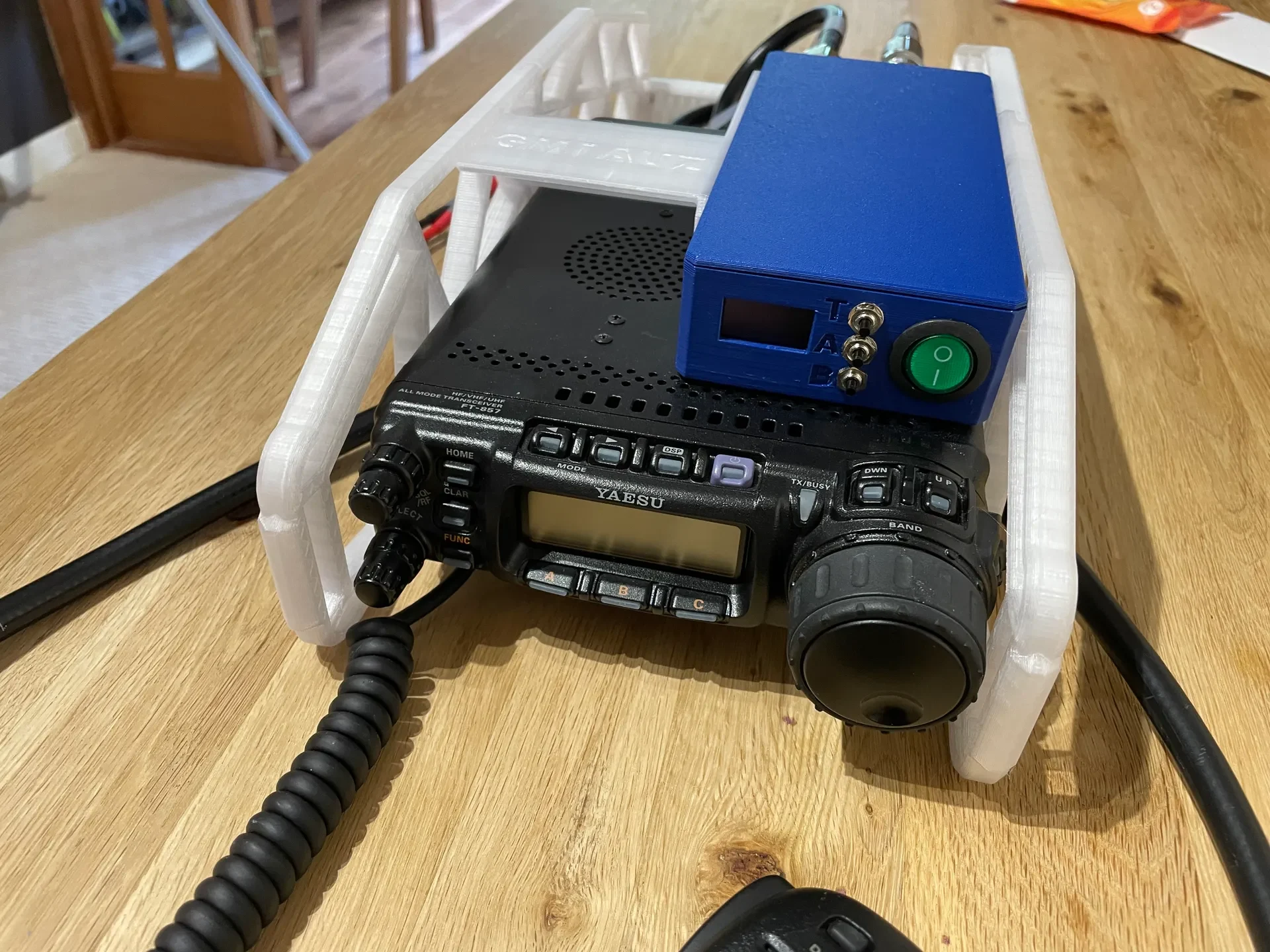

* Надежно находит мой N7DDC ATU100 — см. другие мои проекты.
* Обеспечивает необходимые точки крепления для кабельных стяжек.
* Предоставляет некоторое пространство для расширения (т. е. для добавления интерфейсов CAT/DATA) в дальнейшем.

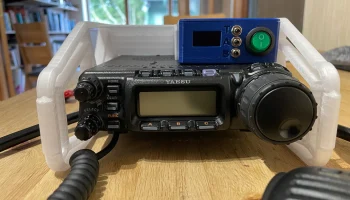

* Обеспечивает доступ к кнопкам V/M и блокировки на правой стороне и разъему для наушников 3,5 мм на левой стороне.
STL-файлы для прямой нарезки. F3D, OBJ, STEP также предусмотрены для доработки.
Необходимые фитинги
4 болта и гайки M4x8 мм (для соединения передней и задней частей каждой стороны)
4 болта М4 (для крепления рамы к магнитоле)
2 болта и гайки M4x12 мм (для крепления заднего кронштейна по бокам)
Печать заметок
Он просто помещается на сборочной пластине для Prusa i3MK3S+ в следующих группах:
1: Передняя и задняя части слева
2: Передняя и задняя части справа
3: Кронштейн ATU и задний кронштейн
Я использовал высоту слоя 0,3 мм. Для большинства деталей заполнение составляло 20% сетки, но для кронштейна ATU я снизил это значение до 10%.
Для окончательного отпечатка я использовал PETG из-за его дополнительной гибкости и долговечности. PLA для прототипирования (красные и зеленые детали на фотографиях принадлежат моему прототипу). распечатки).
