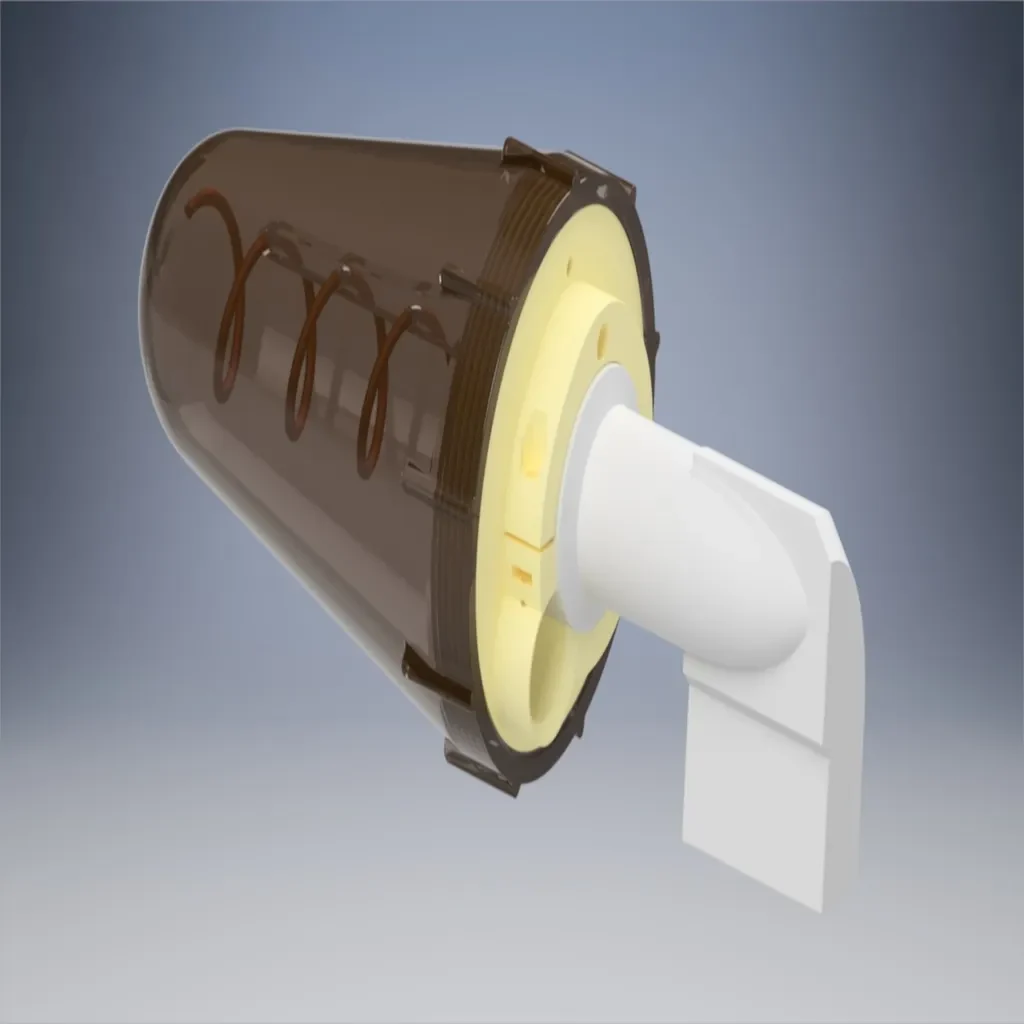

СВЯТОЙ" Оригинал - QO-100 2,4 ГГц - 2-4,5 витка Спираль ...
____________________________________________________
Обновление 21.02.2023
Обновлены ВСЕ имена для лучшего понимания какая часть для чего предназначена и какая ревизия и отсортированы по папкам. Я знаю, что с годами пакет стал огромным.
Файлы теперь также отсортированы. Все крышки, держатели Helix и т. д.
Гораздо проще найти нужный вариант и вообще гораздо больше обзора.
Если вы хотите быть в курсе последних и лучших версий, всегда печатайте номер последней / самой высокой версии с _Diavolo в названии!
Но внимание, последней версией является короткая версия спирали с 2 и 2,5 витками. Возможно, это НЕ то, с чего вы хотите начать, хотя сделать это правильно гораздо сложнее. Не отпечатки, а спиральный резонанс и радиация!

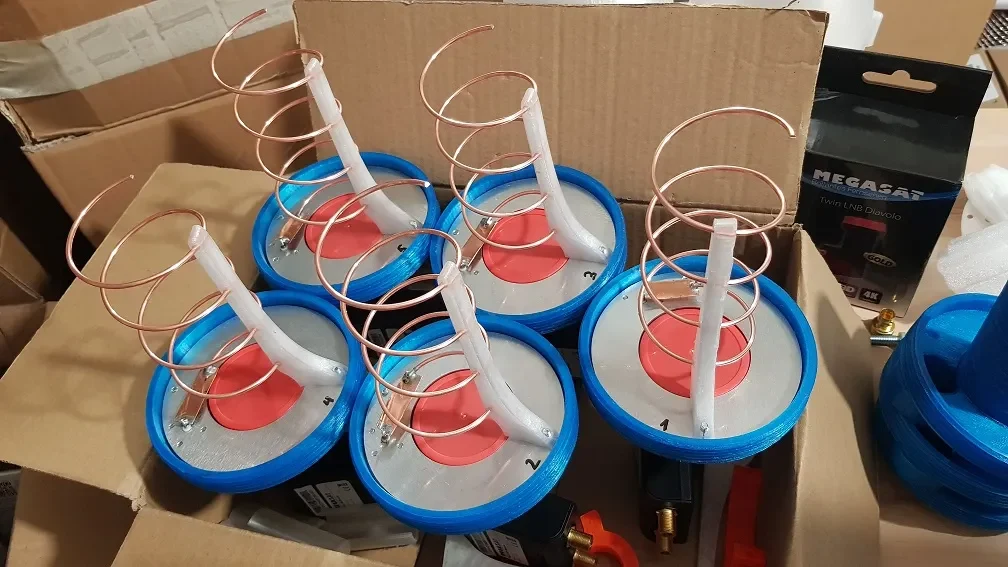

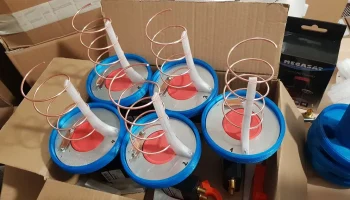

Начните с 4,5 витков и держателя Helix_Holder для вашего диаметра проволоки. Я предпочитаю провода диаметром менее 2 мм (я использую 1,5 мм), чтобы уменьшить «тень», которую провод создает на конверторе. На узкополосном режиме эффект не так заметен, но на DATV некоторые OM имели падение MER более чем на 5 дБ с толстыми проводами, а затем говорили, что HELIX ужасен для DATV! Нет, это не так! Используйте провода меньшего диаметра. у нас частота 2,4 ГГц, вам не нужно 10 мм²!
Также полезно сделать спираль немного шире в диаметре! Вот почему существует более одного Helix Bend Helper, но есть один для всех нужд, а также для ваших нужд.

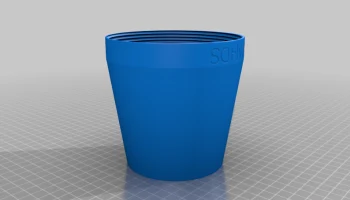

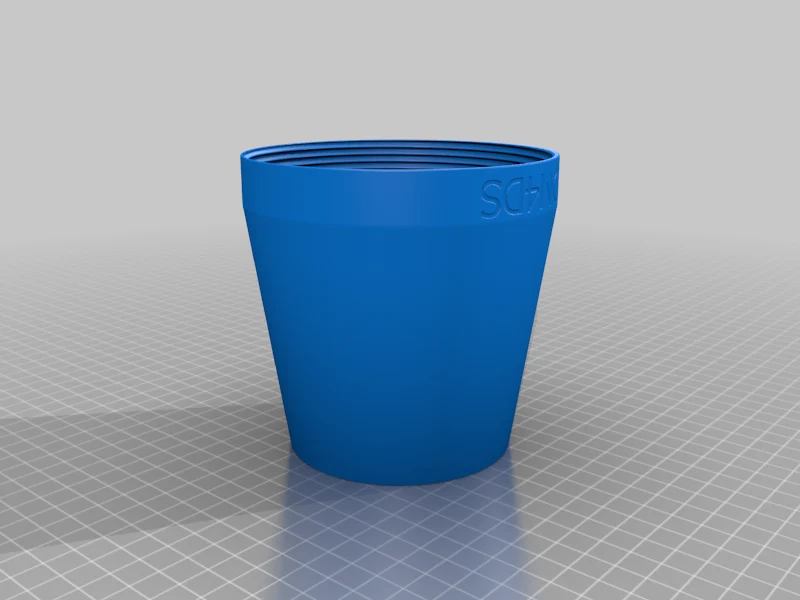

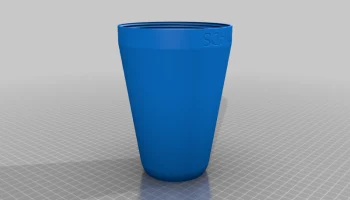

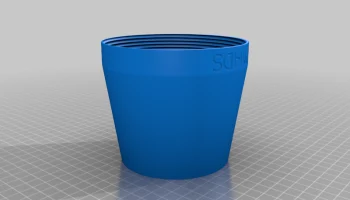

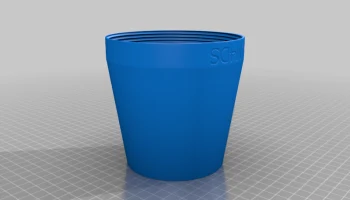

ВСЕ КРЫШКИ взаимозаменяемы! Если ваша спираль не слишком длинная :)
Я предпочитаю версию Ultra_Thin, но она за вас.
Main_Holder и Holder_Lower позже станут «зажимными» частями. Поэтому напечатайте тот же номер версии, иначе ваш N-соединитель не находится по центру закругления.
Существует также отражатель SMA с разными отверстиями для разъема SMA, но я ВСЕГДА создаю разъемы N. Они гораздо более надежны и могут выдерживать большую мощность, возможно, вы захотите попробовать DATV позже :)
ЧАСТИ, которые вам нужны — распечатать или купить
4 винта для разъема N M3x4, если пластина отражателя имеет толщину 2 мм и стандартные разъемы N.
2xM4x25 Винты + Гайки — для механизма «зажима» с 2-мя деталями держателя
3xM4x16 для удержания «всего» вместе с Helix_Holder + 1 для резьбы рядом с N-коннектором
Я использую несколько (3-4) шайб, чтобы получить нужную высоту для N-разъема… мне не нужна была дополнительная длина для этого винта, поэтому я взял M4x16 и несколько шайб. это не имеет значения
1x N-разъем с небольшим фланцем — должно выглядеть так: amzn.to/3lYkixq — партнёрская ссылка!

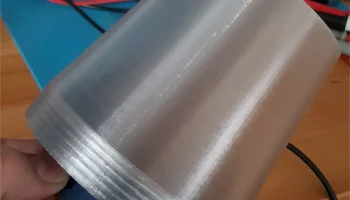

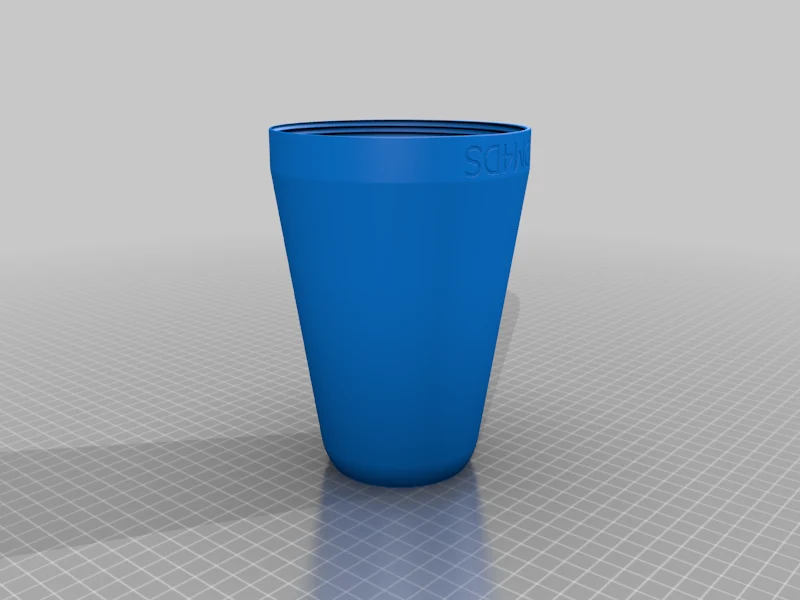

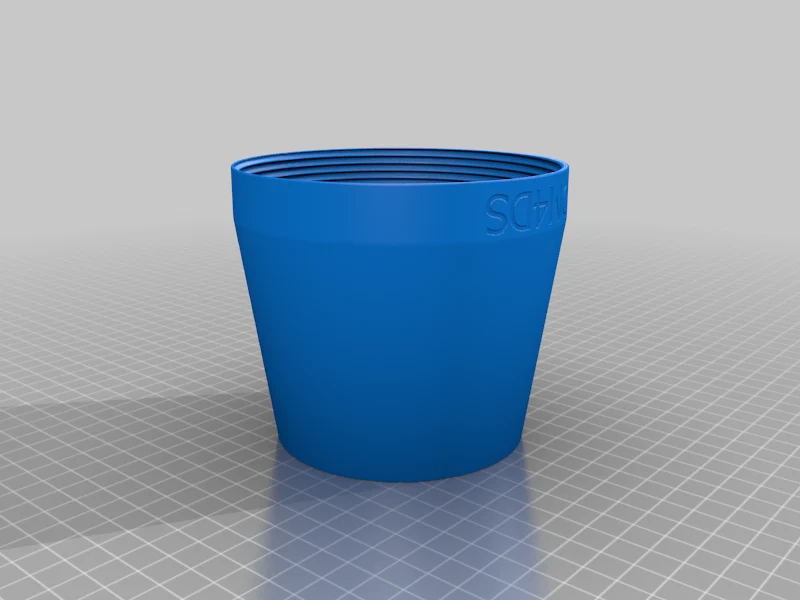

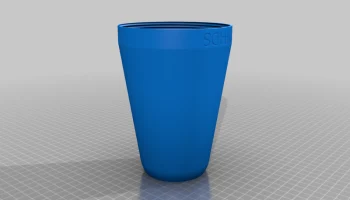

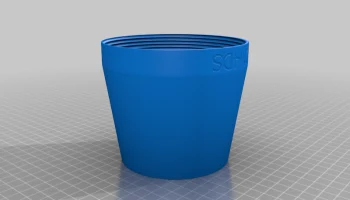

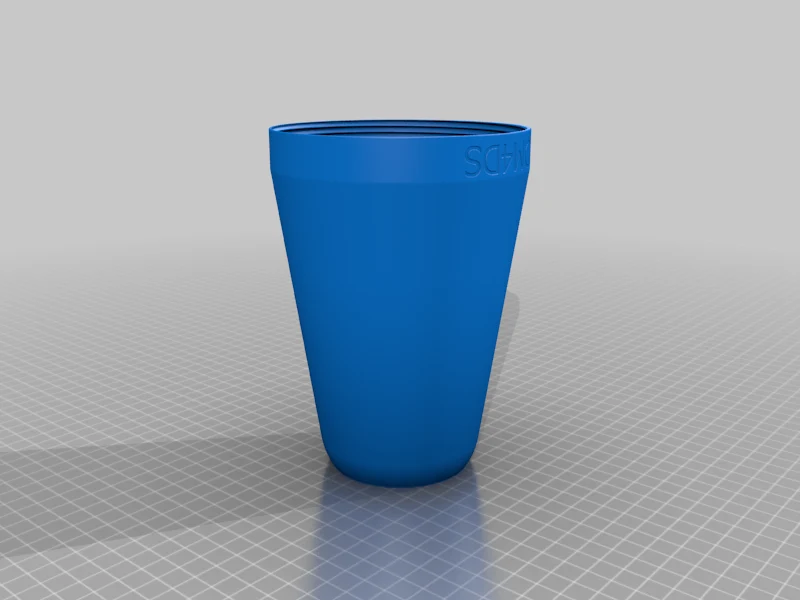

Минимум 1 чехол :) Это зависит от того, «насколько» он должен быть прочным и, конечно же, от длины вашей спирали — я использую спираль на 4,25 витка с версией Ultra_thin Cover уже 4 года, при прямой круглогодичной погоде, без проблем!
1x Holder_main
1x держатель_нижний
1x Helix_Holder, в зависимости от диаметра используемой проволоки и витков вашей спирали. Если вы хотите построить короткую 2T, модель с 4 отверстиями, возможно, окажется для вас слишком длинной.
возможно — 1 Помощник по изгибу, который поможет вам согнуть спираль — версия с отверстиями предназначена только для экономии пластика!

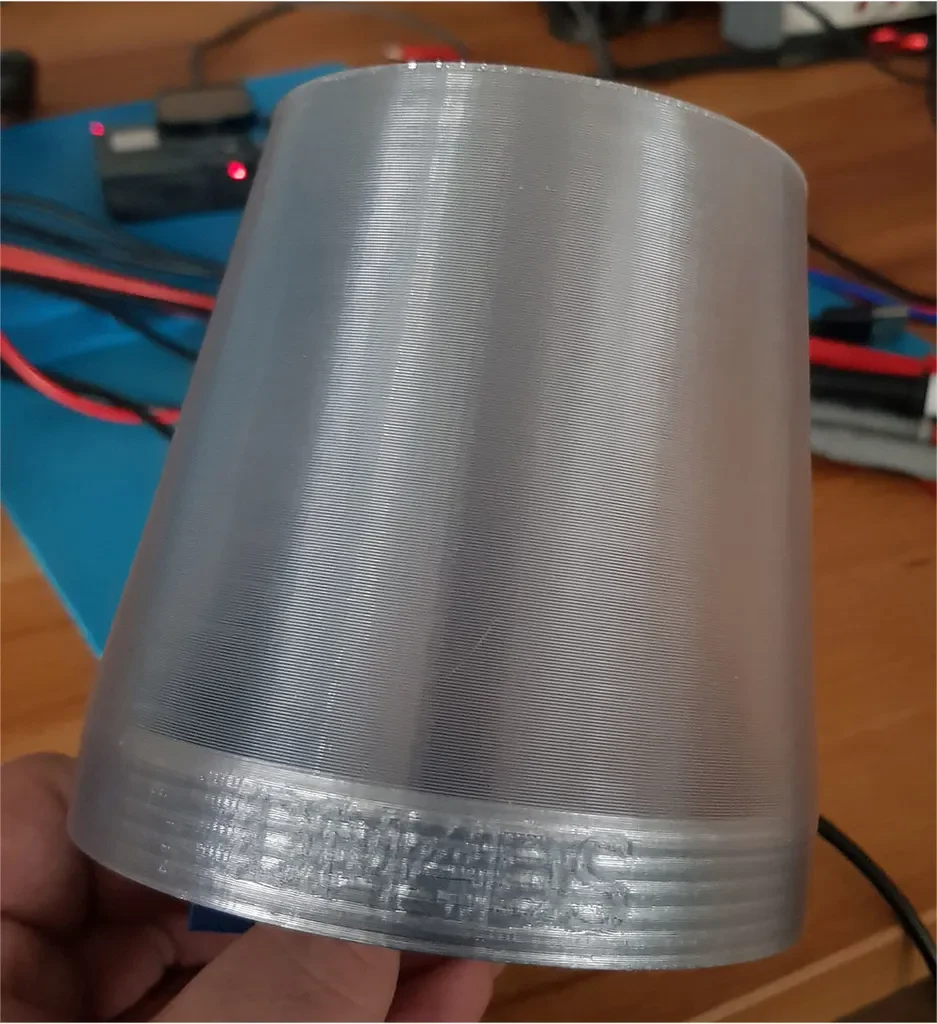

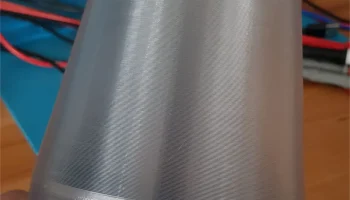

Если можете, напечатайте держатели и обложку с помощью ASA, ASA устойчив к ультрафиолетовому излучению. Я 3 года печатал все детали в PETG и тоже очень доволен, но крышку и «внешнюю» часть держателей я покрасил из распылителя бесцветной краской, вот так: amzn.to/3EvPJFR
Спустя 3 года и немного мха на обложке я решил напечатать новую в ASA. Поэтому, если вы не можете напечатать ASA, используйте PETG и покрасьте его бесцветной краской из баллончика.

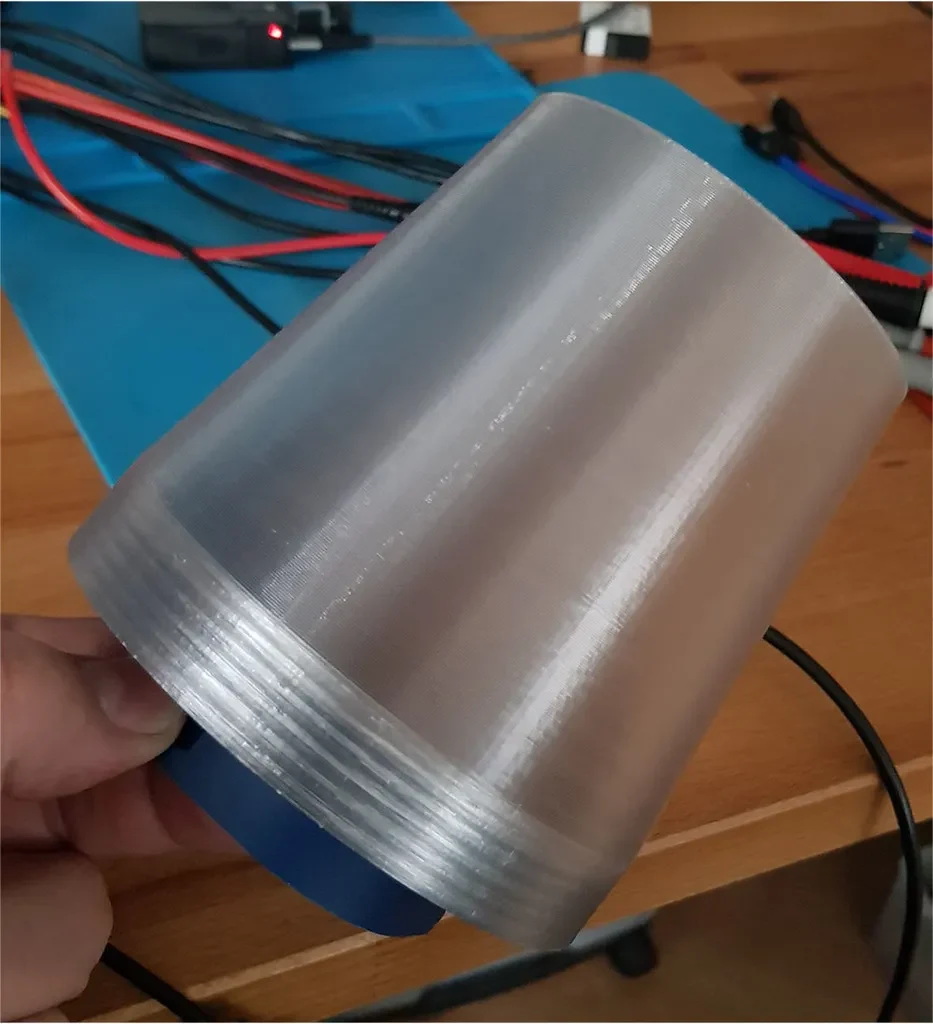

Также используйте бесцветную нить для обложек. Некоторые специалисты рассказали мне, что использованная ими черно-красная нить блокировала несколько дБ сигнала. возможно, для окраски нити использовался карбон, который не подходит для ВЧ :) Поэтому используйте бесцветный цвет для деталей перед HELIX, основной и нижний держатель подойдут в цвете, который вам нравится!
