Экструдер HGX Lite с двойными нитевыми датчиками, как у ...

Посмотрите мою модель LGX Lite с двойной нитью, чтобы получить дополнительную информацию о том, как ее собрать на данный момент. Больше информации будет позже.
В этой модели используется тот же рычаг и передняя крышка, что и в моей модели LGX Lite Spring Conversion + с двухнитевым переключателем.

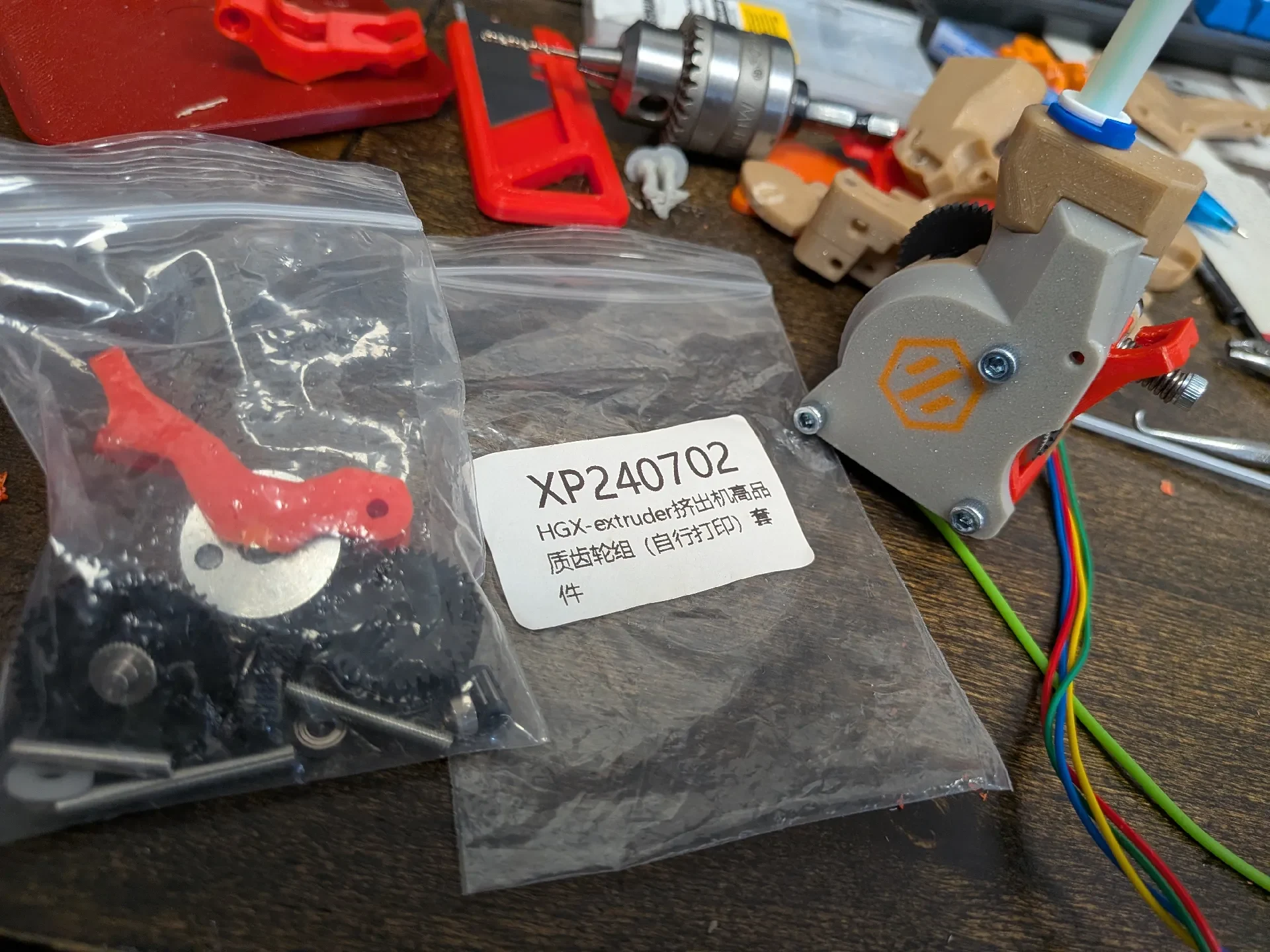

В этой модели используются дешевые шестерни HGX от Amazon. Вам необходимо приобрести шестерни с шарикоподшипниками для промежуточной шестерни и игольчатыми подшипниками для двух нитей. Тот, который использовался в этом проекте, имел название: «Набор прецизионных шестерен с двойной ведущей шестерней для экструдера HGX-LITE, комплект приводных шестерен для экструдера из закаленной стали».
Ссылка на Amazon: www.amazon.com/dp/B0FD3XDJMK
Переключатели: www.amazon.com/dp/B0DJMH615K.

Примечания:

это еще не полностью проверено. Тестовая сборка очень похожа на преобразование LGX Spring, которое, как известно, работает.

*В комплект HGX входит штифт для нижней петли, здесь можно использовать болт 25 мм, но у вас также есть возможность высверлить вставку и использовать прилагаемый штифт.

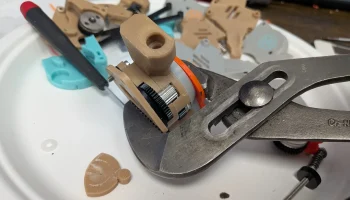

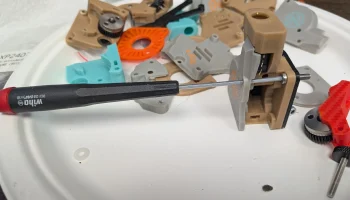

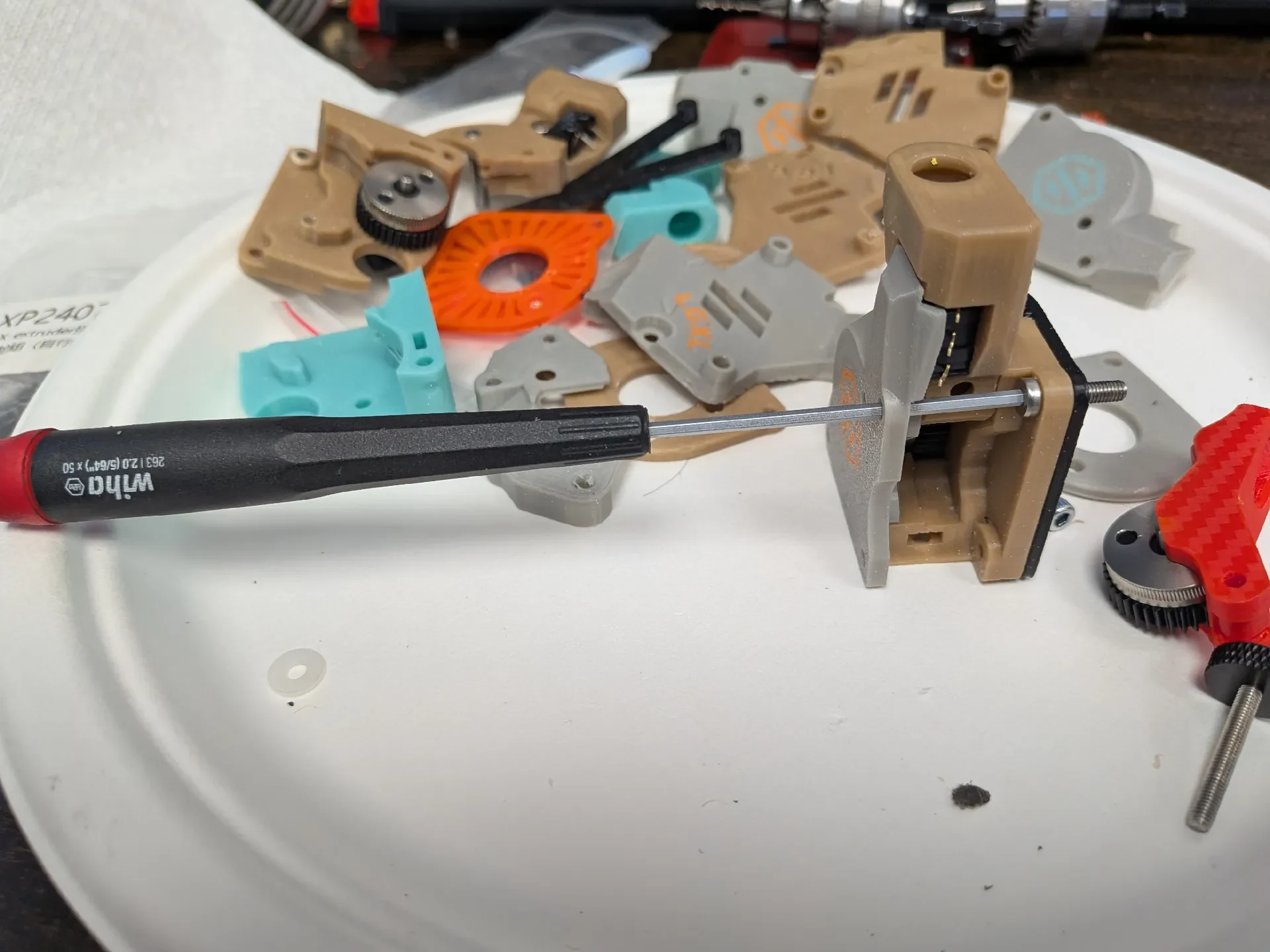

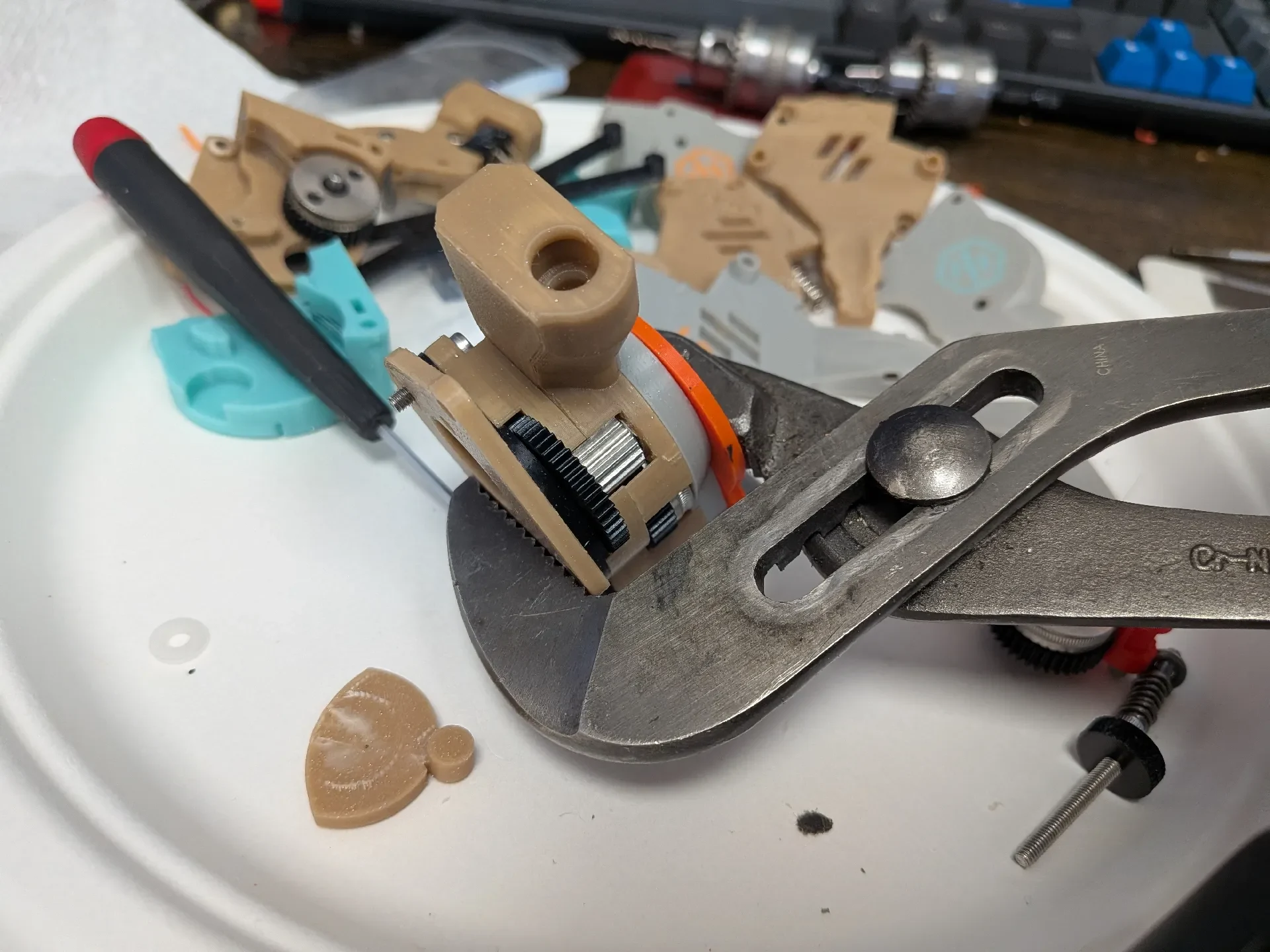

*добавлены некоторые фотографии сборки. Я считаю необходимым нанести несколько отпечатков по бокам и сжать их вместе перед окончательной сборкой, чтобы полностью посадить штифты.

06.10.2026: Обновления

Добавлен низкопрофильный рычаг.
Фиксированная задняя крышка. Заменены опоры EBB36 с максимальным зазором на опоры длиной на 1 мм от пружин LGX. модель.
