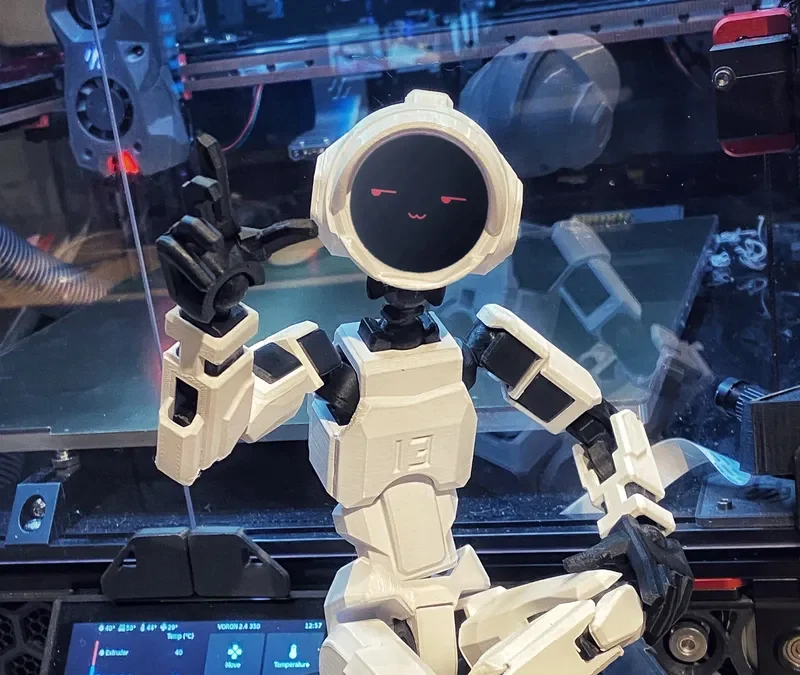

Интерактивный робот - манекен (голова)

… Пожалуйста, не забудьте поставить лайк и опубликовать модель, мне бы хотелось увидеть ваши отпечатки!

РЕДАКТИРОВАТЬ Доступна первая версия!

Детали обновлены для улучшения совместимости и функциональности, а также для возможности использования разъема USB C без изменений.

Также я добавил две метки для выравнивания по нижним краям передней и средней частей, чтобы обеспечить идеальную посадку при склеивании!

Я также улучшил защелки внутри средней части зажима и отрегулировал его посадку так, чтобы теперь он полностью фиксировался и удерживал блок Knomi 2 без необходимости использования клея.

Плюс я добавил угловые фиксаторы, если вам нужно снять экран с головы.

ПРЕДВАРИТЕЛЬНАЯ ПЕЧАТЬ ПРИМЕЧАНИЕ

Это детальная, техническая и сложная печать, требующая хорошо настроенной машины.

Эти файлы проверены на точность, идеально функциональны и очень хорошо и плотно прилегают!

ТОЧНОСТЬ и качество здесь очень важны.

Если ваши отпечатки не соответствуют экрану Knomi 2 или друг другу и все работает неправильно, я бы на 100% рекомендовал уточнить настройки вашего принтера и профиль слайсера, чтобы они были как можно более качественными и точными. Проблема 100% не в файлах.

Пожалуйста, НЕ оставляйте плохой отзыв, потому что ваш отпечаток не удался, выглядит плохо, подставки трудно снять или отпечатки не подходят! Детали ПОДХОДЯТ!

Дополнительная ПЕЧАТЬ

Напечатайте среднюю часть с опорами для внутренних выступов, но не для 4 выступов зажима. Убедитесь, что ваши детали хорошо охлаждаются. Убедитесь, что ваш принтер правильно настроен и может печатать точные отпечатки. Некоторые допуски составляют 0,1-0,2 мм.

Дополнительная СБОРКА

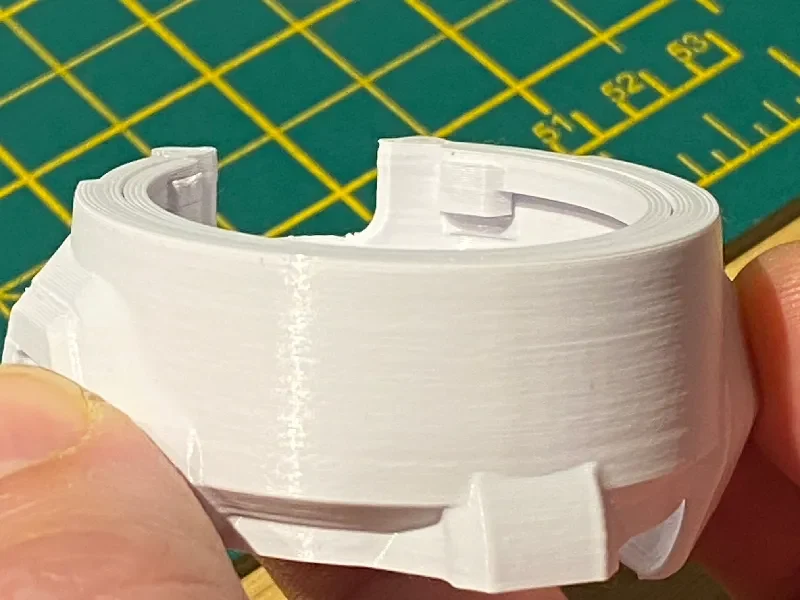

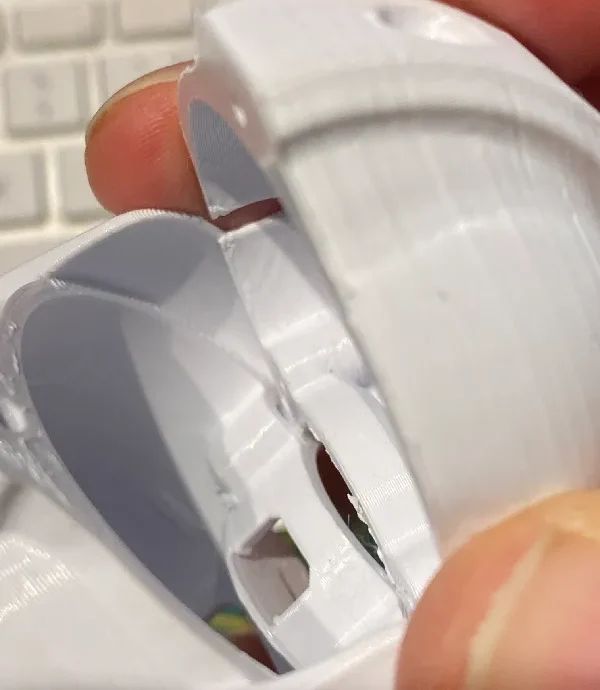

Для обеспечения наилучшего прилегания, прежде чем наносить клей на переднюю часть, убедитесь, что плоский край зажима находится на одном уровне с передним краем и проходите по средней части, когда она вставлена ​​на место без экрана. СМОТРИТЕ ФОТО. Если нет, отрегулируйте отпечаток с помощью канцелярского ножа до тех пор, пока это не произойдет, или перепечатайте клип и отрегулируйте шкалу Z в соотве��ствии с требованиями.

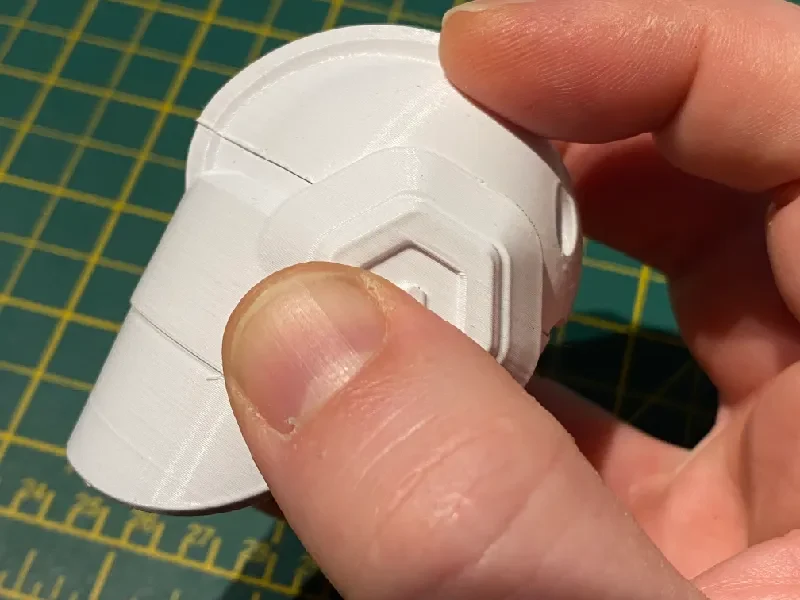

Для наилучшего прилегания при склеивании совместите центральные и передние метки. Если вы этого не сделаете, экран НЕ поместится на отпечатки! ЭТО ОЧЕНЬ ВАЖНО!!

Тепловые вставки M2 являются дополнительными.

ОРИГИНАЛЬНЫЙ ТЕКСТ

Эти файлы В РАБОТЕ! Они НЕ ЗАВЕРШЕНЫ и не полностью протестированы!

Я все еще жду появления экрана моего Knomi 2, но мне просто нужно было поделиться этим с вами, ребята! Помогите мне протестировать и разработать модель.

Что означает работа в процессе?

Это значит, что ЭТО НЕ ЗАВЕРШЕНО!

Вещи вполне могут НЕ ПОДОЙТИ!!! Это может означать, что вам нужно отрегу��ировать, вырезать, отшлифовать, подпилить и склеить отпечатки, чтобы они работали вместе.

Я сделал пару тестовых отпечатков, поэтому знаю, что части модели подходят друг к другу, но не знаю, подходит ли экран и насколько хорошо он остается там, где должен.

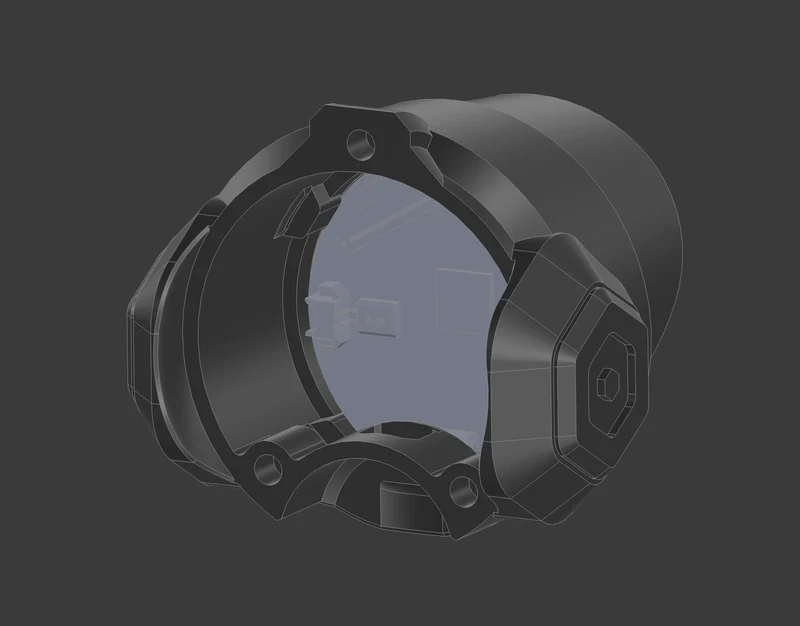

В качестве основы я использовал официальную модель BTT Knomi 2, так что, надеюсь, все будет хорошо!

В любом случае, пожалуйста, оставьте мне конструктивный отзыв о том, что мне нужно изменить или исправить, и я сделаю все возможно��, чтобы внести изменения, пока жду прибытия моего экрана!

ПОЭТОМУ НЕ ОСТАВЛЯЙТЕ ПЛОХОЙ ОТЗЫВ, ПОТОМУ ЧТО МОДЕЛЬ НЕ ЗАВЕРШЕНА!

Вы распечатываете его, понимая это, и если что-то не подходит или не работает, дайте мне знать, и я это исправлю. Добавьте фотографии и укажите то, что, по вашему мнению, требует доработки, но если вы оставите дрянной отзыв, это не круто!

МАНЕКАН 13

Вам нужно будет распечатать модель DUMMY 13 в масштабе 250%!

Найдите эту модель здесь!

https://www.printables.com/model/593185-dummy-13-printable-jointed-figure-beta-files

НАПЕЧАТАЙТЕ МЕКЕЛ 13 НА 250%!!!!

ЧАСТИ

x3 болта M2 12 мм с цилиндрической головкой — опционально

x3 тепловые вставки M2 — опционально

СА клей

ПЕЧАТЬ

Ваш принтер должен быть хорошо настроен, не должен перегружаться или иметь какие-либо другие проблемы! Это высокодетализированная модель с небольшими допусками!

Распечатайте все детали на плоских гранях и используйте опоры на выступающих участках. Убедитесь, что ваши настройки хороши, так как их нужно аккуратно снять. Печатайте PLA толщиной 0,2 мм.

Вам не потребуются какие-либо опоры на внутреннем куполе задней части шлема. Только на свесе возле кровати.

СБОРКА

Добавьте тепловые вставки к модели Helmet Mid и с помощью клея CA прикрепите модель Front Helmet к плоской поверхности модели Helmet Mid.

ВАЖНО: Убедитесь, что это
