Ремень с низким передаточным числом для 3D-наборов Ranch...

Просто для уточнения: эта модель содержит только измененные файлы (на основе модели 6 v 1.1.2), чтобы построить все это целиком вам нужны другие детали одной из моделей Rancher из 3DSets: 3dsets.com/product-category/3dprintable-models/3d-printable-car-models/rancher-4x4-lineup/

Я не могу гарантировать, что предоставленная модель будет работать, правильно печатать или будет долговечной — у меня она работает (по крайней мере, на данный момент).

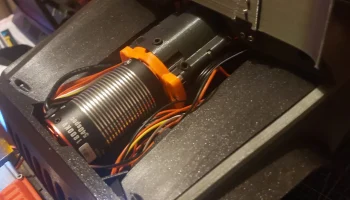

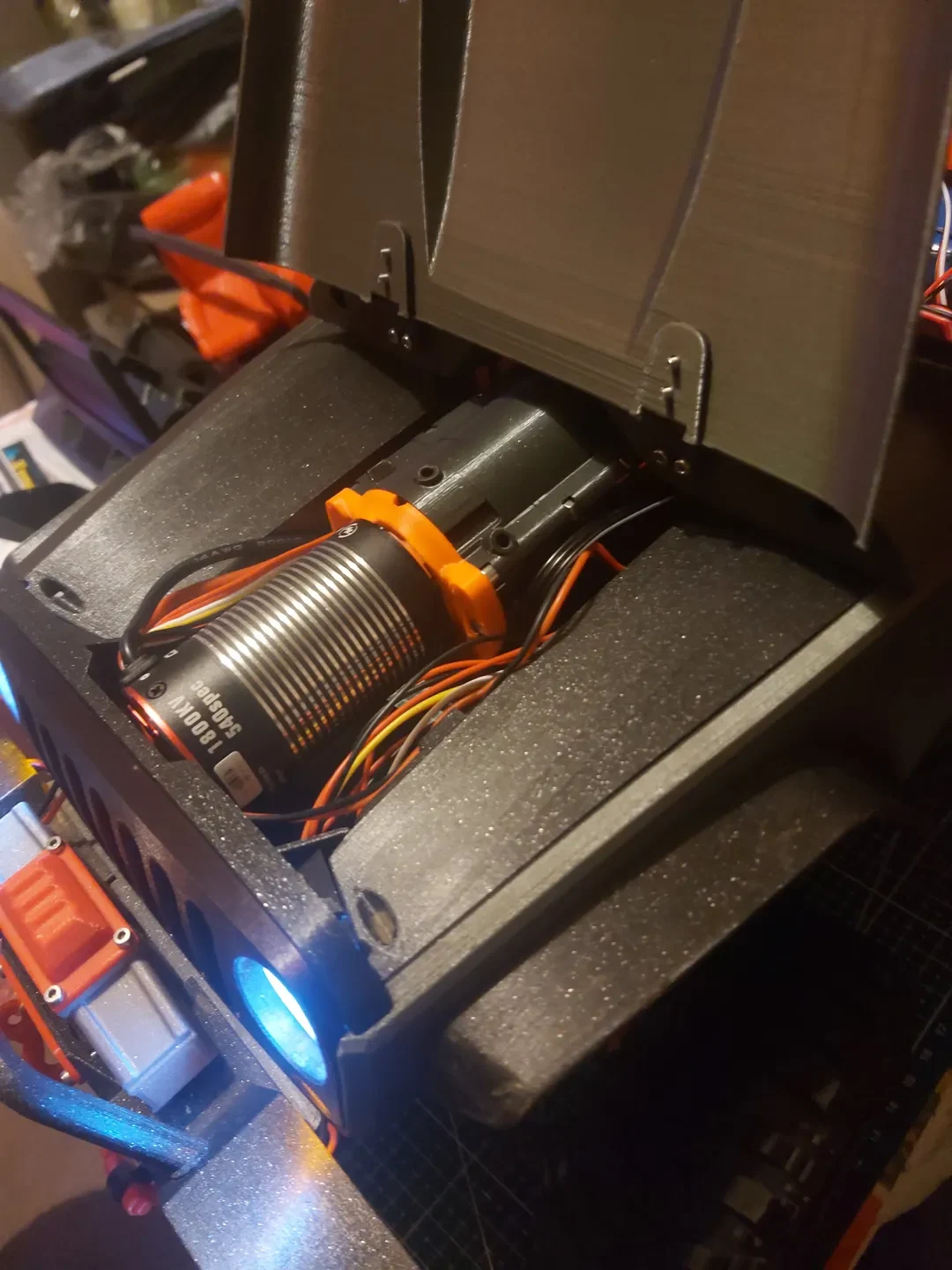

Для установки коробки передач необходимо разобрать лобовое стекло. Кроме того, коврики Font не подходят к модифицированной коробке передач (пока я ее не обновлял).

Имейте в виду, что из-за низкого передаточного числа (32:1 вместо стандартного ременного передаточного числа 8:1) модель RC будет медленнее (��о сравнению с редуктором с передаточным числом 29,4:1), но будет иметь отличные возможности ползания.

Рекомендуемые настройки:

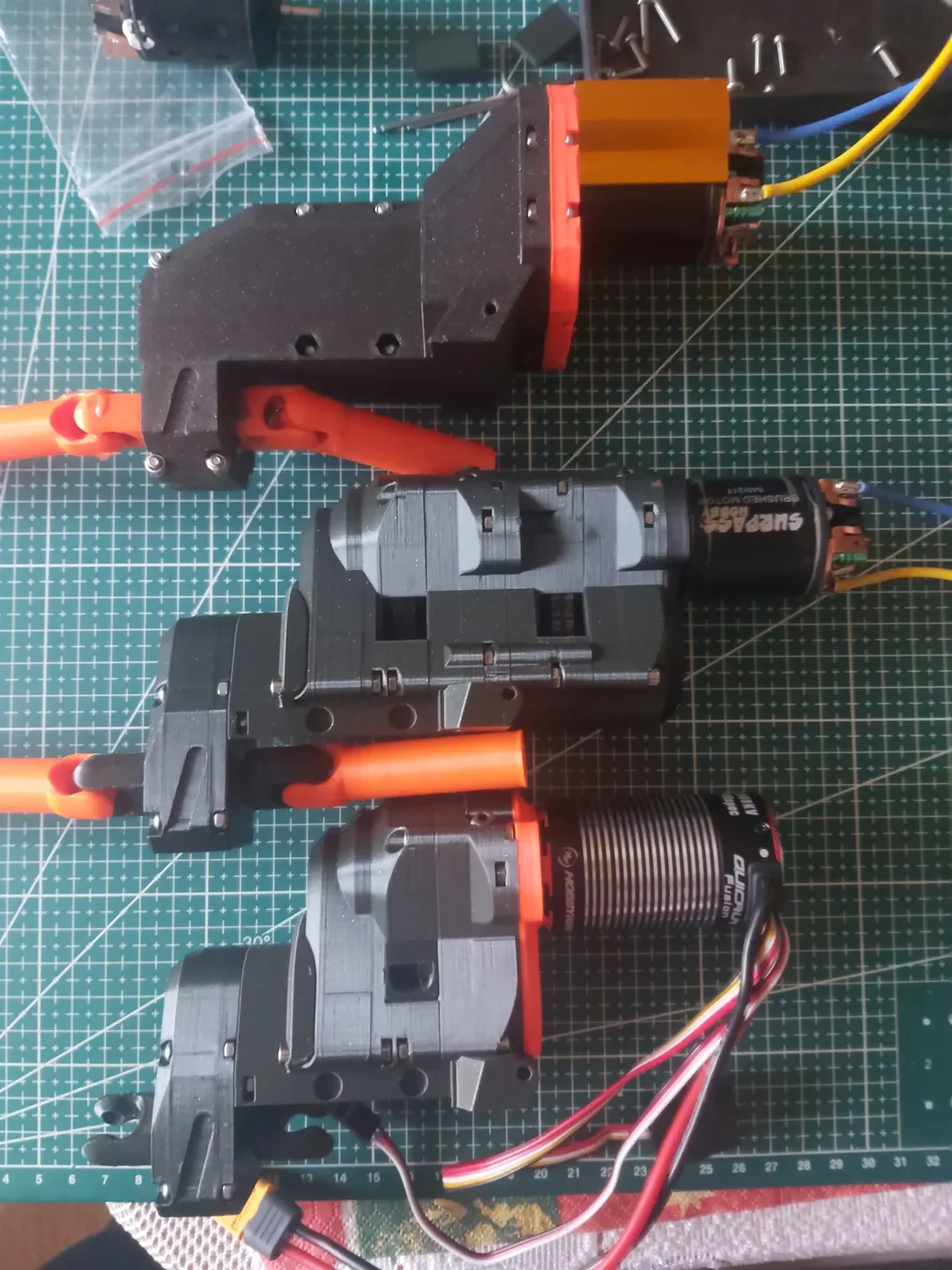

Стандартная ременная коробка передач (8:1) — используйте бесщеточный двигатель, предложенный 3DSets (или более крупный), для экстренных случаев вы можете использовать двигатель 540 55T в паре с 1080 ESC (двигатель будет работать достаточно хорошо при обычных поездках, но сильно нагреется, если вы попытаетесь использовать его для ползания)
Стандартная коробка передач (29,4:1) — используйте настройку по умолчанию, предложенную 3DSets (но вы можете использовать двигатель 21T 540 с 1080 ESC) или бесщеточную комбинацию Hobbywing Fusion (рискованно из-за высокого крутящего момента двигателя).
Ремень с низким передаточным числом (32:1) — он должен без проблем работать с двигателем 21T 540 или Hobbywing fusion.

Рекомендуется использовать более прочную нить для шкивов (и более термостойкую), например PC Blend — после долгой езды со шкивами и�� PLA я заметил, что шкивы разболтались в подшипниках. Вероятно, это произошло потому, что на чуть более теплых шкивах PLA (после постоянной 15-минутной езды около vmax) силы, действующие при вращении, слегка подмяли вал в подшипниках.

Подшипники и шкивы должны сидеть плотно, смело слегка увеличивайте шкивы, если они ослаблены — без этого коробка передач будет громко греметь, и наверняка через короткое время сломается.

В моделях Корпус коробки передач — передний Fusion.3mf и Box Front D_mod.3mf два горизонтальных отверстия расположены на расстоянии 25 мм (для двигателей 540/550), остальные отверстия расположены на расстоянии 25,4 мм (для двигателей Hobbywing Fusion).

Распечатайте необходимые модели, используя наборы настроек 3DSets по умолчанию для тех же типов деталей.

Для модификации редуктора (передаточное число 29,4:1) распечатайте следующий файл:

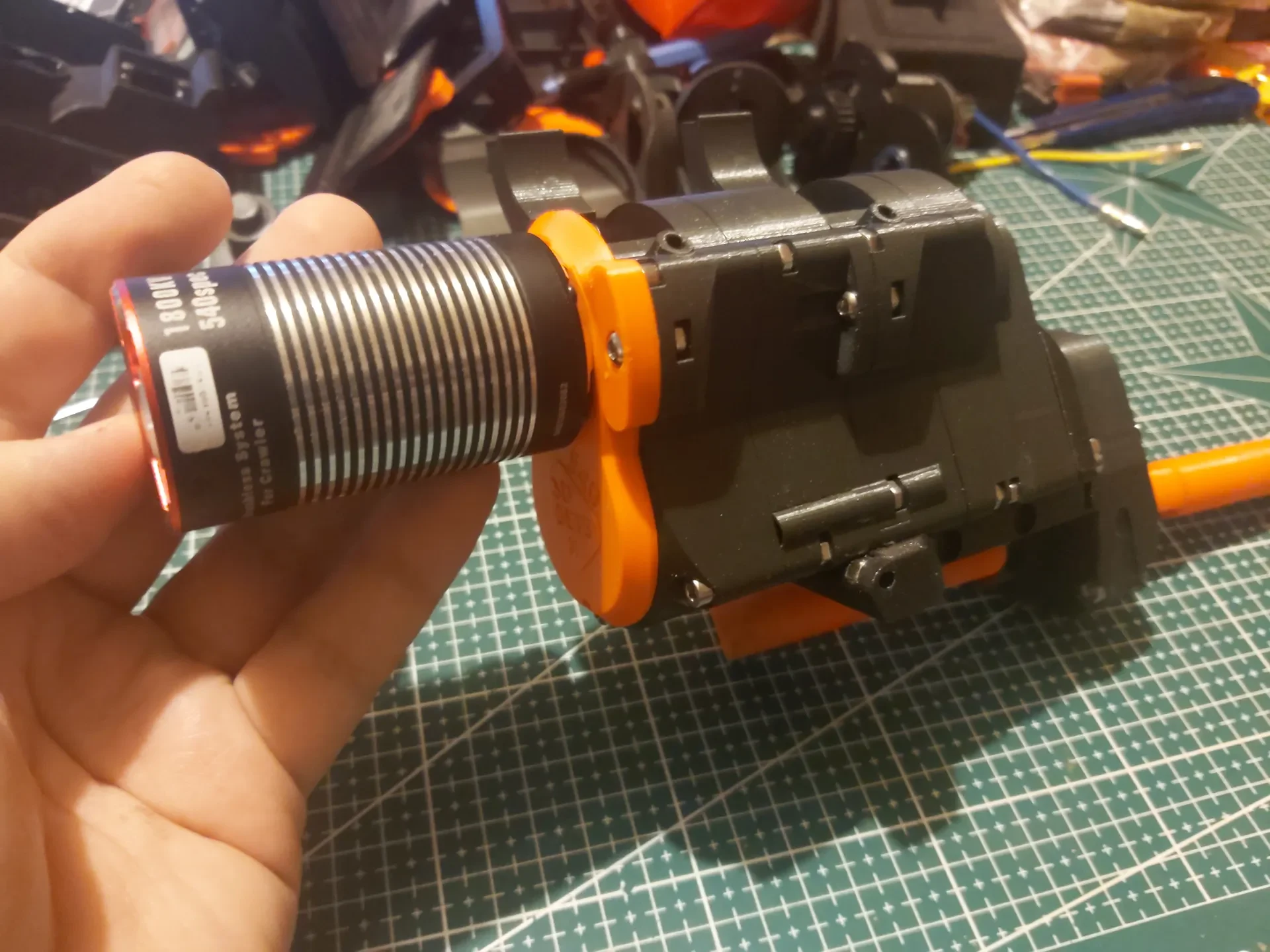

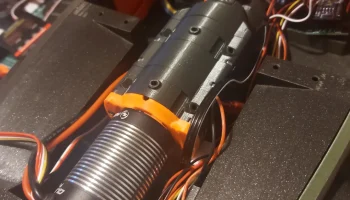

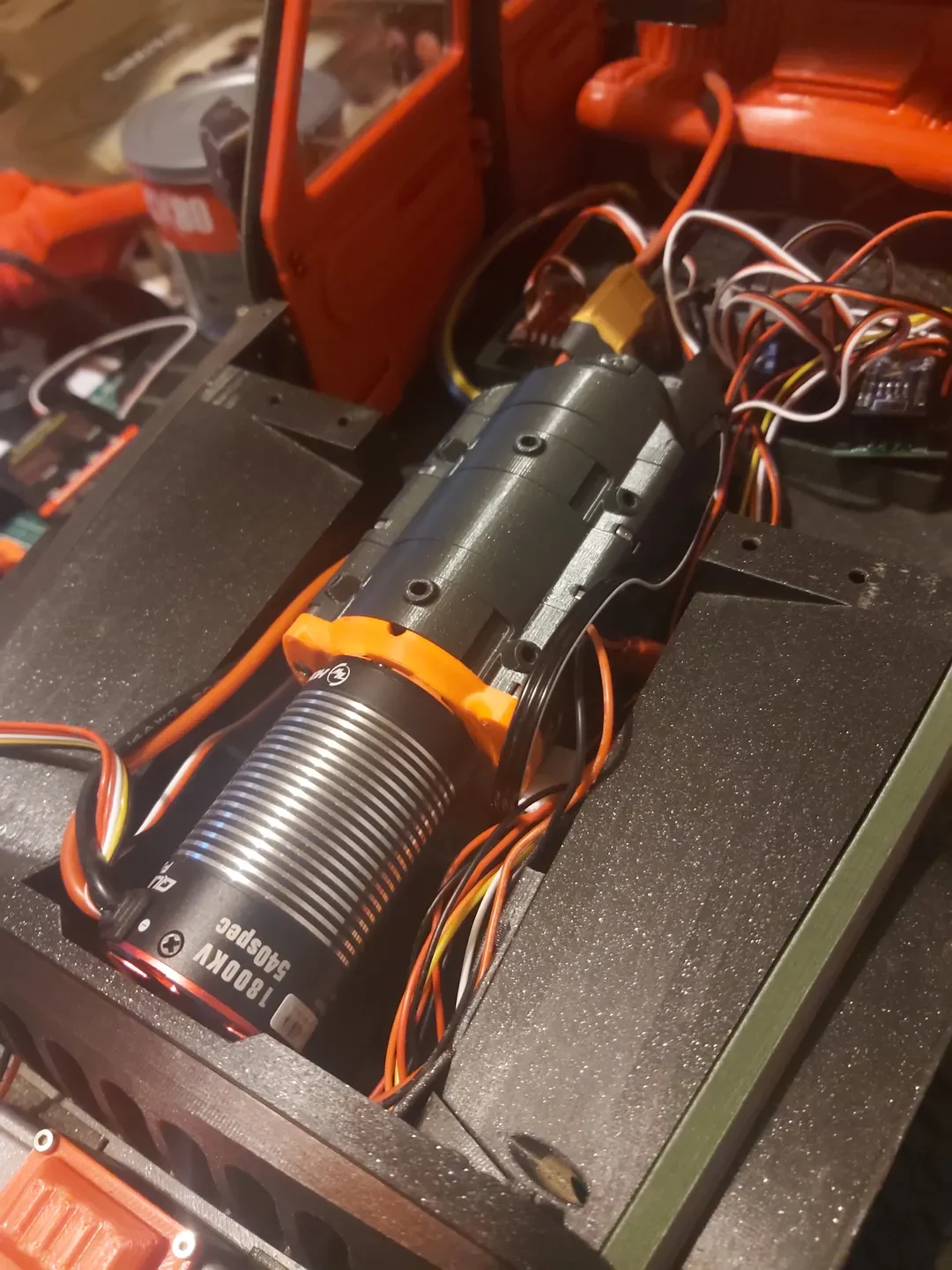

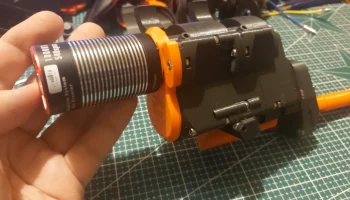

Корпус коробки передач — передний Fusion.3mf — эта пластина позволяет использовать двигатель Hobbywing Fusion с редуктором. Имейте в виду, что из-за высокого крутящего момента двигателя шестерни и валы могут прослужить недолго. Двигатели Fusion не нагреваются (с таким передаточным числом), поэтому (вероятно) нет необходимости печатать деталь термостойкими материалами, такими как ABS.
Используйте M3x8 (вместо винтов M3x10) для крепления Hobbywing Fusion.

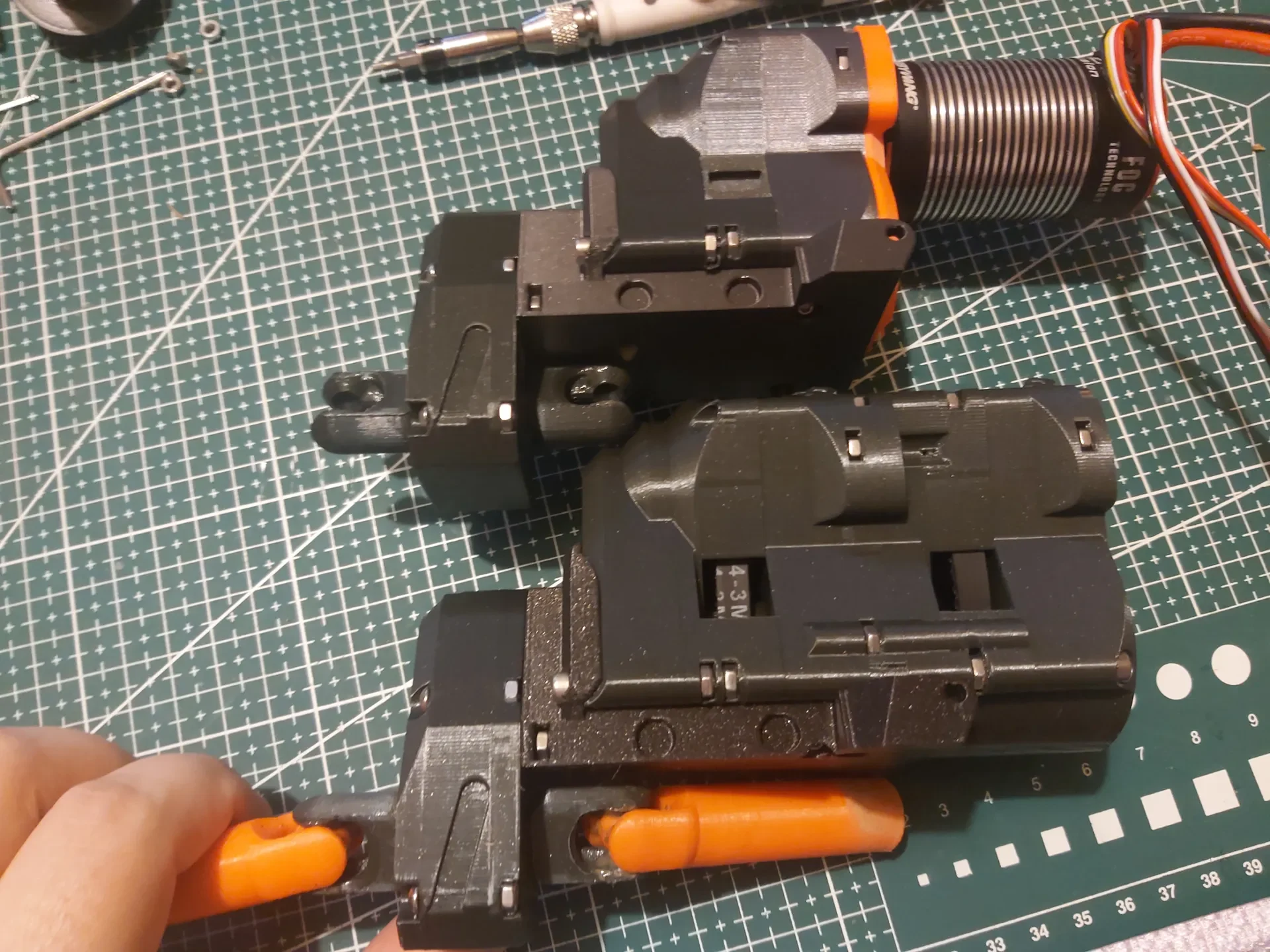

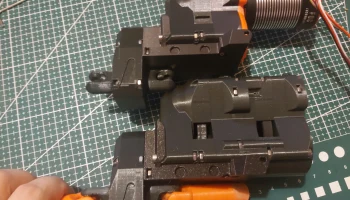

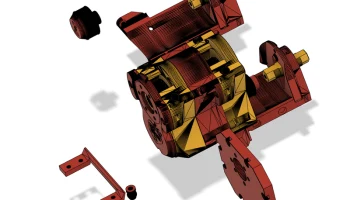

Для ременной коробки передач у вас есть два основных варианта:

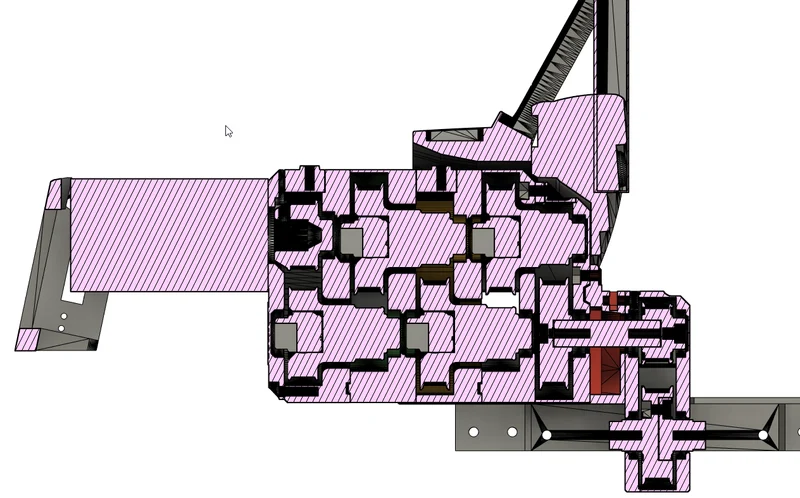

1 — Более длинная средняя часть коробки — полезна только в том случае, если вы планируете использовать стандартную коробку передач с передаточным числом 8:1, но короче на 42 мм. Причина в том, что в версии -48 мм средняя часть коробки будет выступать за переднюю часть коробки D, и это будет выглядеть странно.

Распечатать Коробка средняя — 42мм.3мф и длинный вал — 42мм.3мф и рекомендуемый шкив двигателя — звездочка 14Т.3мф (описано далее).

С этой настройкой и коробкой передач с передаточным числом 8:1 я рекомендую также напечатать Box Front C_front.3mf вместо стандартной детали, потому что у нее есть дополнительные отверстия для винтов внизу для жесткости (используйте две гайки M3 и винты M3x12) и у нее исправлена ​​глубина отверстий (исходная модель имеет небольшую ошибку в одном отверстии).

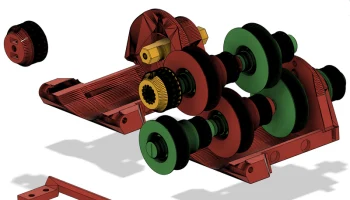

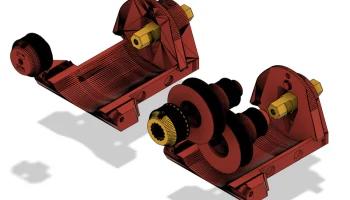

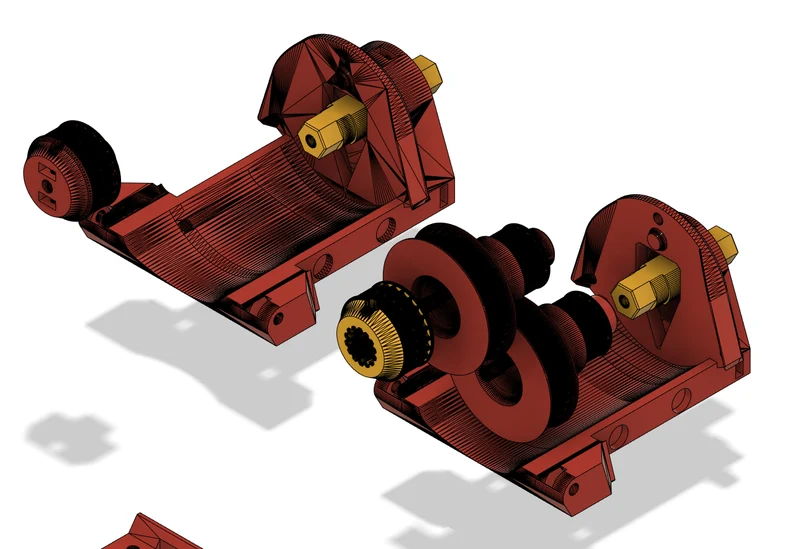

2 — Короткая коробка, средняя — вариант, если вам нужна коробка передач с передаточным числом 32:1.

Распечатать файлы:

Коробка Middle-Mount -48мм.3мф
Вал длинный -48мм.3мф
Коробка фасадная Б_мод.3мф
Коробка передняя C_rear.3mf
Коробка фасадная C_front.3mf
Коробка фасадная Д_мод.3мф
Шкив новый.3мф (2х)

Для обоих вариантов вам нужно напечатать:

Приборная панель.3mf
Рамка лобового стекла.3мф
